maya中NURBS制作快艇模型

maya建模中NURBS的應用還是比較方便的，當然是在一些模型上。每個人在制作方面習慣的方法和技巧也不同。這一文字教程就是講解如何應用NURBS制作快艇模型。

大家好，
首先，通常 …… 很抱歉我的英文不是太好 .
好了 .. 這是又一個初學教程，在這個教程里我們將學習和了解到用 loft 去建模是多么的容易。
這個教程是關于如何用 Maya NURBS 設計一個 4 人快艇。 關于這個教程的很有特性的事是
大多數的曲線輪廓是建立在一個簡單的 NURBS 圓上的。我們開始復制這些曲線輪廓，選中他們，組一下，然后給他們命名�，F(xiàn)在我們需要做的是放樣組創建一個新的曲面。我認為這也是用 Loft 作為最初的建模工具去工作的一個很有效的方法。下面是主要的思路：
Basic curves ( 畫一個曲線 )> duplicated curves ( 復制曲線 )> select curves in order( 選中他們 ) > group them( 組 ) > loft the group nodes.( 放樣 )
注意 : 在學習之前教程之前，你應該知道如何用 hypergraph,loft,circular fillet 和 trim tools 等工具 .
準備：
當看到下面教程時請耐心點，因?yàn)檫@是大概象這樣處理曲線輪廓的 。仔細領會各步是非常重要的。我也會慢慢的試著指導的。
OK, 現在我們將在 Maya MEL 命令行里輸入 “select” 命令放樣這些彎曲輪廓 .( 圖 1)

圖 1

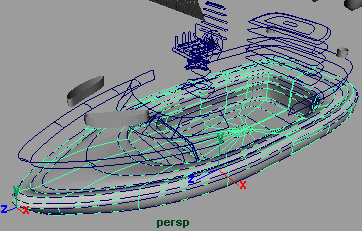

現在首先在命令行里輸入 “select boat_main_body” ，回車，這時你將看到被選擇的曲線 ( 圖 2) ，現在選擇 surfaces>loft, 輸入鍵盤上的 ‘3‘ 是顯示的船面更光滑些，然后命名這一新面 “boat_body”( 圖 3)

圖 2

圖 3

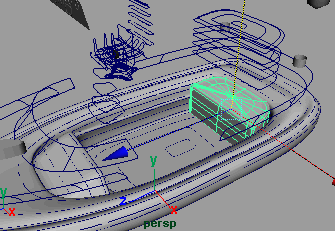

接下來，輸入 “select boat_panel”, 然后選擇 surfaces>loft, 再次輸入 ‘3‘( 圖 4). 下一步，輸入文本 “select tool_box” , 選擇 surfaces>loft, 輸入 ‘3‘, 選擇 modify>center pivot 按下 ‘W‘( 移動工具 ) ，移動這個面到坐標的位置 -3.426 處 ( 圖 5) 。

圖 4

圖 5

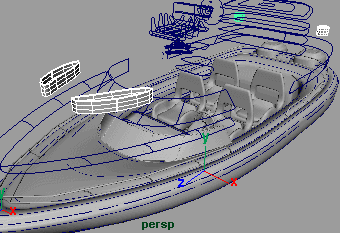

下一步，我們將放樣船的座位， circular fillet 它，然后再組一下 . 這個座位有 3 個曲線組，他們分別是 :boat_seat,sofa 和 seat_handle.
從側面觀察，向上到這個座位彎曲的地方 ( 圖 6), 輸入文本 “select boat_seat”
然后回車，選擇 surfaces>loft, 按下 ‘3‘. 下一步輸入文本 “select sofa” 然后回車，選擇 surfaces>loft, 按下 ‘3‘. 輸入文本 “select seat_handle”
然后回車，選擇 surfaces>loft, 按下 ‘3‘. 這時你將會看到 3 個新的面。 ( 圖 7)

圖 6

圖 7

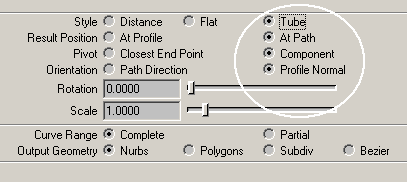

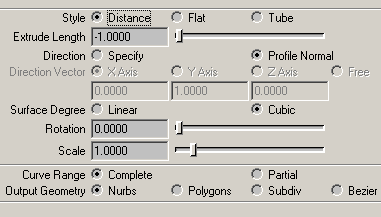

下面，我們將 circular fillet 這個座位。現在輸入文本 “select seat_fillet”, 選擇 surface>extrude>option box, 然后應用 ( 圖 8) ，點擊 extrude 。

圖 8

圖 9

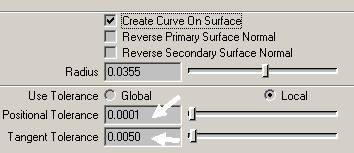

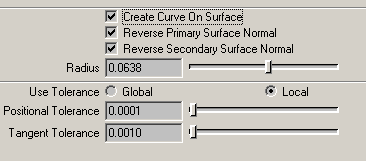

選中這個新面，然后編輯 NURBS > Surface fillet > Circular fillet > option Box 應用這些設置 ( 圖 10) 注意：如果等很長時間還不行，按 Escape ，試著重新安排一下優先級。在試一次。下一步整理積壓盒的外面的面，在座位的中央創建洞。 ( 圖 11)

圖 10

圖 11

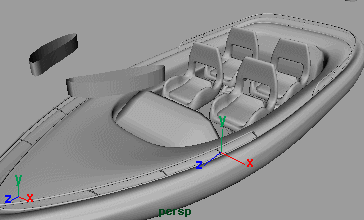

    選擇 Display > Hide > Hide Geometry > NURBS curves ，從側面看，選擇這些面 ( 圖 12) ，然后把他們組一下，命名這新組 "master_seat". 還是選擇這一組，復制一個，這時你將擁有另一個新的命名為 Master_Seat1 的組 . 現在打開 hypergraph ，定位到 master_seat 組并上除它 . 下一步，仍是打開 hypergraph ，選擇 master_seat1 組移動到 -3.886 位置 ( 圖 13).
注意：如果你不想去用復制座位 , 那么在組 master seat 之前，到編輯下找 delete all by type > history ，清除歷史，這時再重組。

圖 12

圖 13

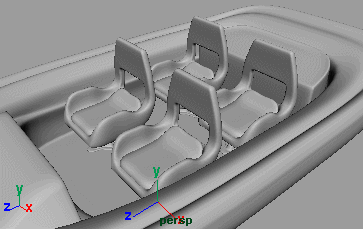

下面從視圖調到正面，選中組，復制，移到 2.384( 圖 14) 。下面在命令行里輸入文本 ”select master_seat1 master_seat2”. 調到側面視圖，復制，移動到 -2.686 。 ( 圖 15)

圖 14

圖 15

圖 16

下面做護欄。 ( 圖 17)
現在我們有 3 個曲線剖面 small_frame_profile, medium_frame_profile, big_frame_profile. 。選中這些做 extrude.

圖 17

圖 18

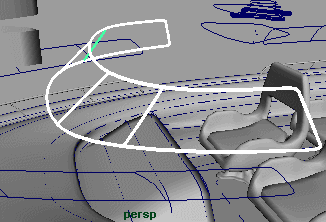

然后輸入命令 “select big_frame_profile front_safely_frame” 選擇 surfaces > extrude > option box, 然后應用這些設置 ( 圖 19).

圖 19

extrude 后，你將看到 ( 圖 20) ，按 ‘3‘ �，F(xiàn)在輸入文本 “select medium_frame_profile”
按住 Shift-, 選擇曲面 ( 圖 21)

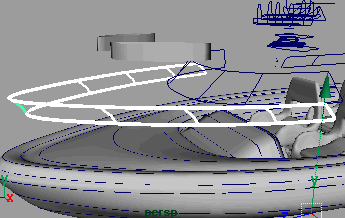

圖 20

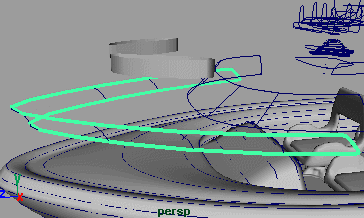

圖 21

選擇 surface > extrude ，按 ‘3‘ ，你將會有一個新的中間面 . （圖 22 ）用一些向前的曲線做一些相同的格子。

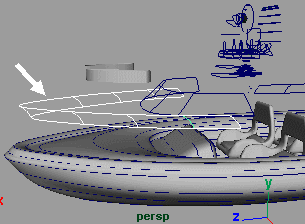

圖 22

圖 23
下一步，選擇 Display > Hide > Hide Geometry > NURBS ，到側面視圖，選擇這些新面編組 ( 圖 24) ，然后移動組到 -1.058( 圖 25)

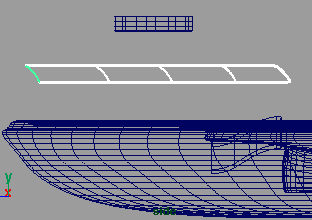

圖 24

圖 25

返回到 Display > Show > Show Geometry > NURBS curves 顯示所有的曲線�，F(xiàn)在用 back_safety_frame 做一些相同的格子，這時你將看到下面圖示 ( 圖 26) 。

圖 26

下面我們來創建前面的玻璃框架和玻璃。
輸入文本 “select medium_frame_profile glass_frame”, 選擇 surface>extrude, 按 ‘3‘, 這時你將會有新的框架。 ( 圖 27). 做一些格子用 small_frame_profile ( 圖 28).

圖 27

圖 28

現在創建一層玻璃。我們需要 loft 命名為 loft_glass_top 和 loft_glass_bottom. 輸入 “selecet loft_glass_bottom loft_glass_top” 選擇 surface > loft ， 這時你將有新面 ( 圖 29) 。隱藏曲線，選擇玻璃和所有的框架，編組他們。并移到 -1.306

圖 29

圖 30

現在取消隱藏，創建面坂，輸入命名 “select boat_main_panel“ 移到 -5.951 。如圖（圖 31 ）

圖 31

    現在我們創建方向盤。移到適當位置（圖 32 ）。輸入命令 “select steer_profile_top” 選擇
surface > loft 輸入 “select steer_profile_top steer_curve”, 選擇 surface>extrude ，如圖（圖 33 ）。復制如下圖 ( 圖 34)

圖 32

圖 33

圖 34

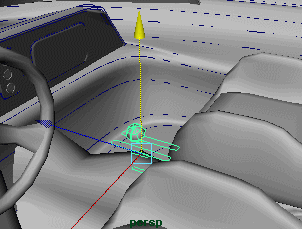

隱藏曲線，編組，輸入命令 “select center_handle” 移到 0 。（圖 35 ）。

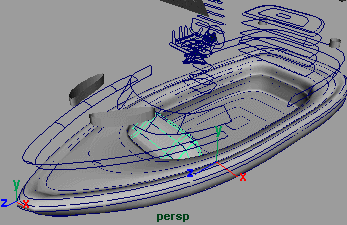

圖 35

現在做引擎。輸入 “select engine_filllet_profile” 移到 -6.343( 圖 36)
應用這些設置 ( 圖 37)

圖 36

圖 37

整理下將會看到下圖（圖 38 ）現在 loft 引擎放置他們。輸入命令 “select engine_profile” ，然后選擇 surface > loft ，將會看到 “boat_engine” （圖 39 ）

圖 38

圖 39

   我已經做好了推進器，輸入命令 “select boat_engine rotary”, 移到 -11.633 和 -0.12 （圖 40 ）復制一個移到 2.252 （圖 41 ）

圖 40

41

現在是詳細設計和圖案陰影處理。
正象你看到的一樣，我已經看到了兩個曲線部分，他們分別是 front_detail_fillet 和 back_detail_fillet,( 圖 42)

圖 42

現在輸入 “select speedo” 選擇 “modify>center pivot”, 把他們拖到 -8.391 （圖 43 ）選擇復制 extrude 他們 ( 圖 44)

圖 43

圖 44

用圓切割他們（圖 45 ）輸入 “select speed_handle” 選擇 surface>loft （圖 46 ），復制一個到另一面。

圖 45

圖 46

先隱藏曲線 打開 hypershade ，你將找到許多連接點，并且都有自己的名字（圖 47 ）

圖 47

（圖片較大 請放大查看）

最后渲染它，完后你將看到下圖（圖 48 ）

圖 48
