3dsmax機械天文臺的制作

3D全才，安德列lazzarotti，揭示了他如何使用3ds Max創建復雜的細節的圖像--瑞士天文臺…
在這篇教程，我將展示我如何創建我的最新作品，瑞士天文臺在3ds Max中制作。這個項目是兩年前做的，并包括一系列的版畫和一個電視廣告。

對于這個項目我參加了一個CG機械世界的創造，所有的時鐘部件和齒輪。這個廣告是成功的，也獲得了一些獎項。其中的一個印刷的圖片就是機械天文臺。

該系列中的一些其他圖像

開始

我開始清理所有原始CAD文件數據，對每一塊邊界創建圓角。這之后我有一系列的鐘表齒輪件，我可以作為構建模塊的所有元素，就像你自己的工具Bash由時鐘部件！

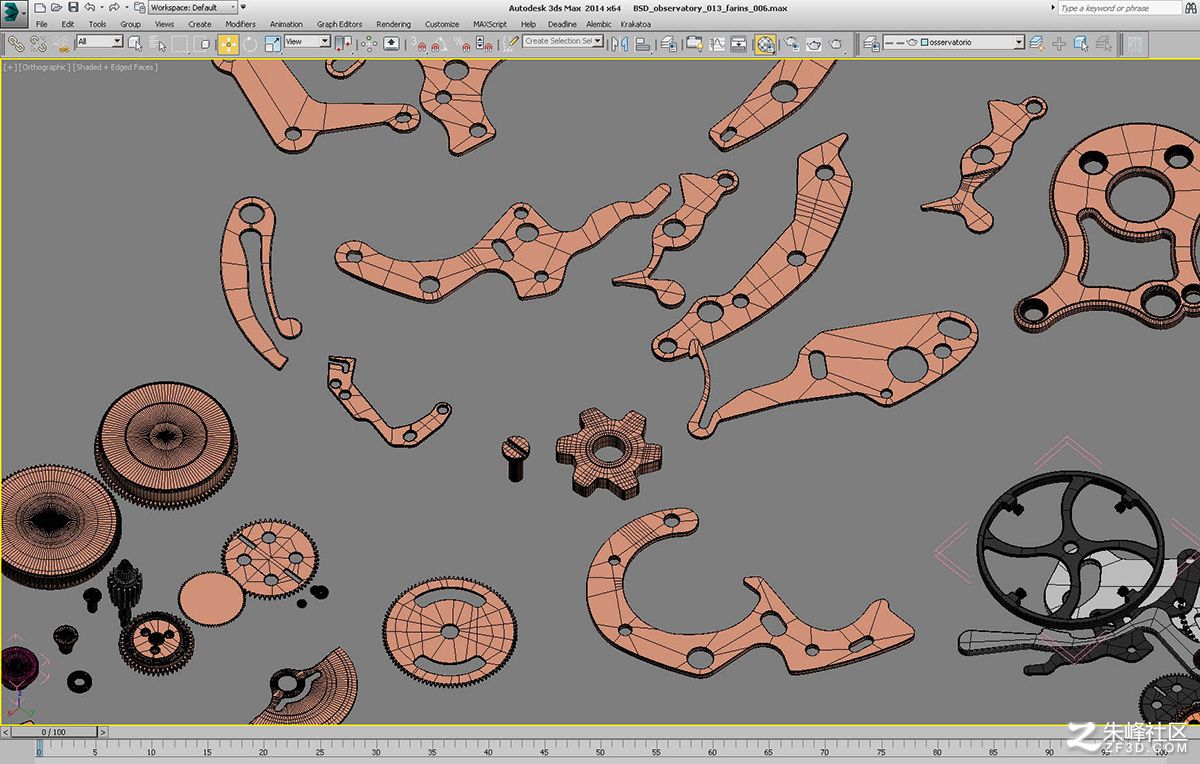

之后精練時鐘和齒輪件盒

板

對于主結構我創建了面板，你可以在手表上找到類似的。

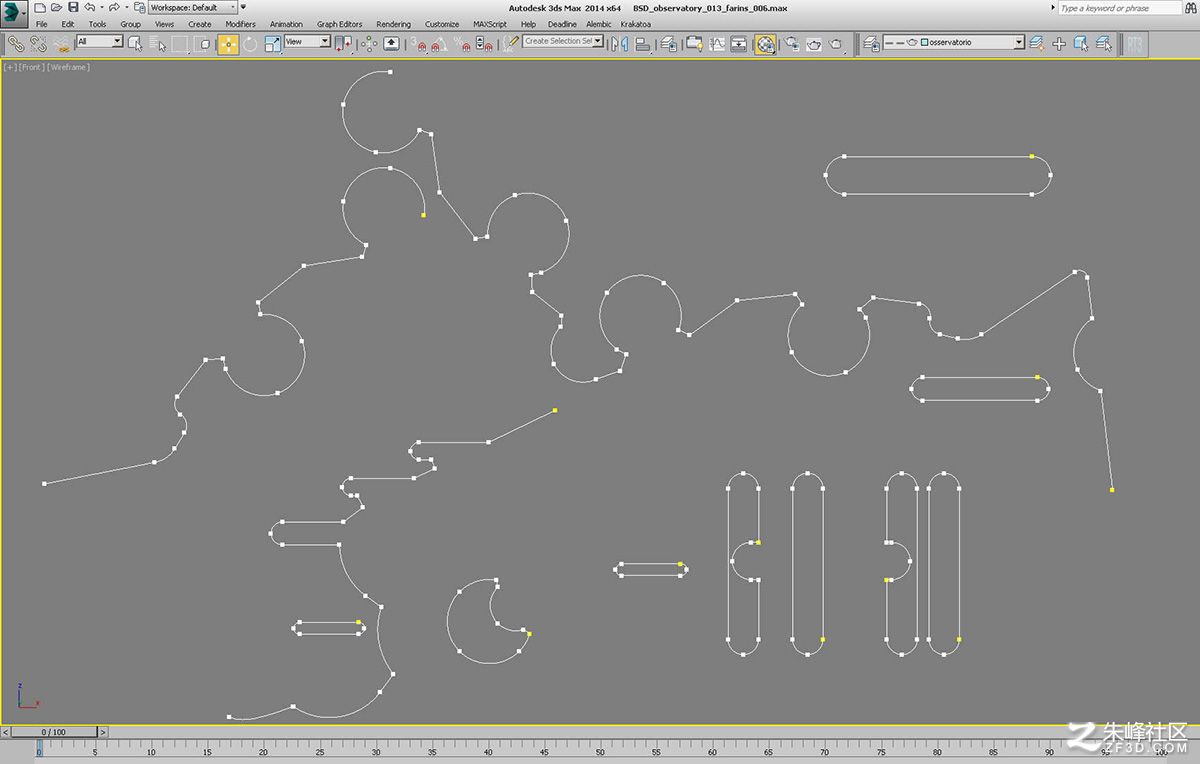

創建面板類似于手表

使用修改器

從技術角度來看，我用樣條曲線工具畫了一個封閉的圖形，也應用了Gearment Makermodifier。此修改器充滿幾何量，使面板是能夠遵循圓形彎曲。在此之后，我使用了一個shell來給深度，如前面的齒輪做的，我創建了一個圓角的邊緣。

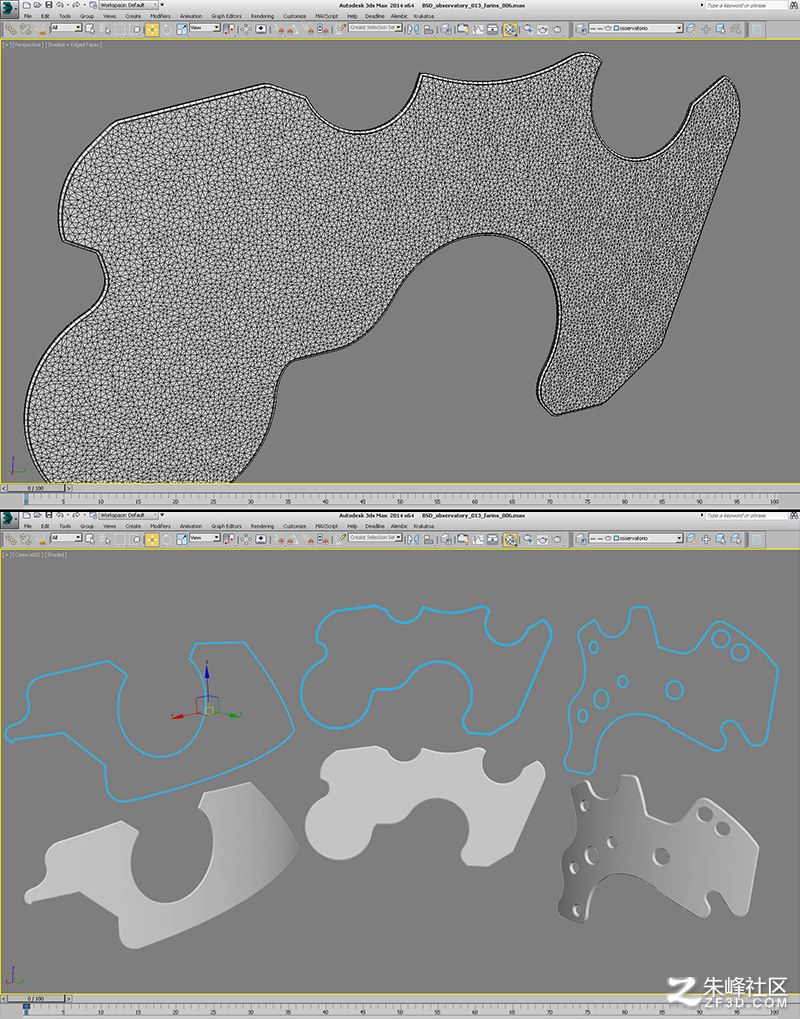

使用修改器來創建體積和形狀

lego建設

在來自世界各地的觀測站下載圖片后, 我開始放入第一小組來界定形式。在那之后，我放置交替齒輪與印版間的連續層模擬盡可能密切地發現在表殼內部的結構層次。

我不得不承認這是很有趣地放置的所有元素，當你理解了設計；這有點像玩樂高積木。

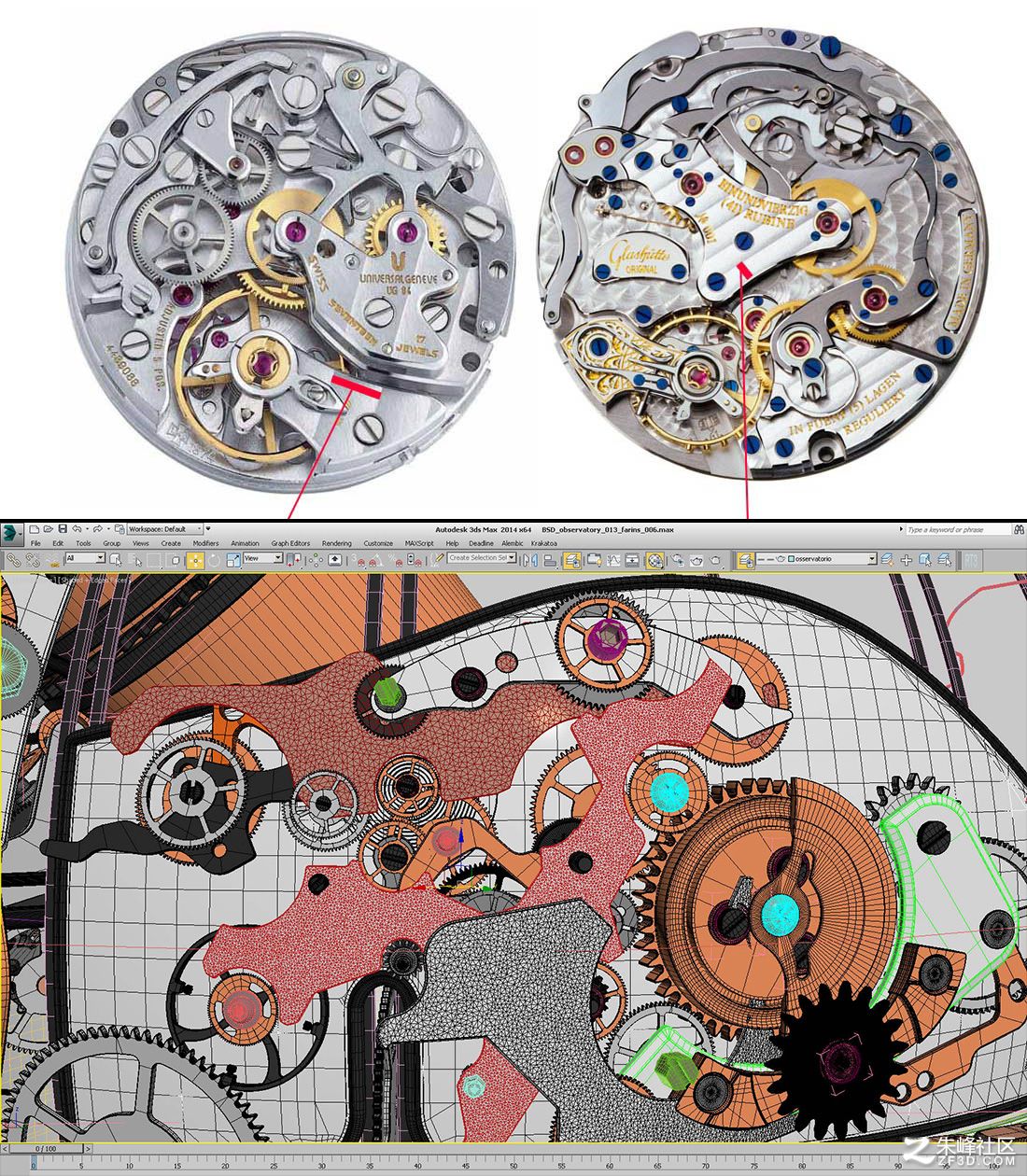

把齒輪和齒輪組成一個機構

鏈條帶

在天文臺的皮帶，我的靈感來自歐米茄原ledymatic如下圖所示。

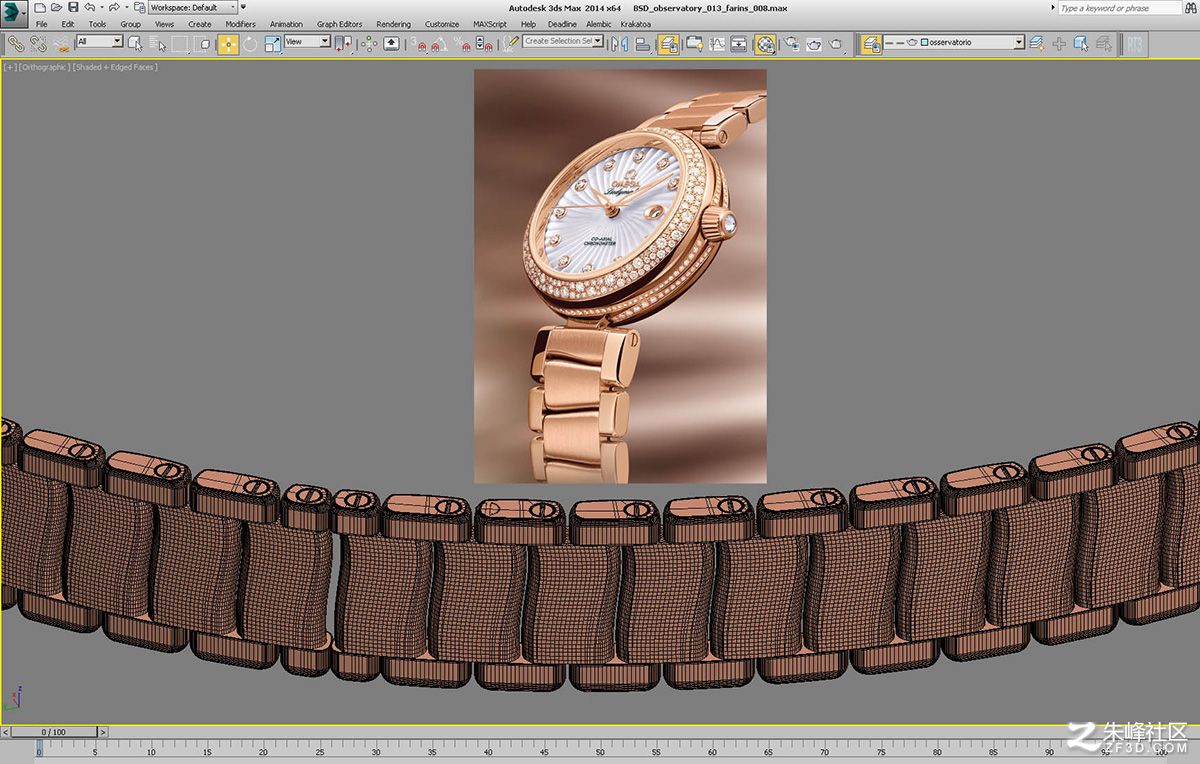

使鏈帶從手表的設計獲得靈感，

金屬拉絲質感（一）

下一步是創建紋理，創建典型的金屬拉絲效果的時鐘的底盤。

我要為所有的建立各向異性不同的地圖。這有助于提高材料的材質各向異性曲線的典型的那種金屬工作的影響。用于刷處理建立這個紋理貼圖，我使用3d材質因?yàn)樽?/span>2D形狀很簡單和快速，并使其在大分辨率（4500
