3dmax次世代汽車的制作過程

我喜愛設計制作機械模型，我的本教程是制作的水陸兩用車模型。當我在設計階段，我決定把它叫AMP（因為它是短期的兩棲）。本教程將不會對建模進行詳細的講解，但會對有關前期設計和Photoshop中后期制作進行詳細的講解。

我大約花費兩天（約20小時）的工作時間來完成我的制作效果。我開始使用草圖設計出來，我以后在3ds Max中創建模型，但首先我從車輪胎開始創建，以幫助創建車子的基本模型（圖01 - 02）。獲得車輪模型就可以幫助您定位設計車的模型。

圖01

圖02

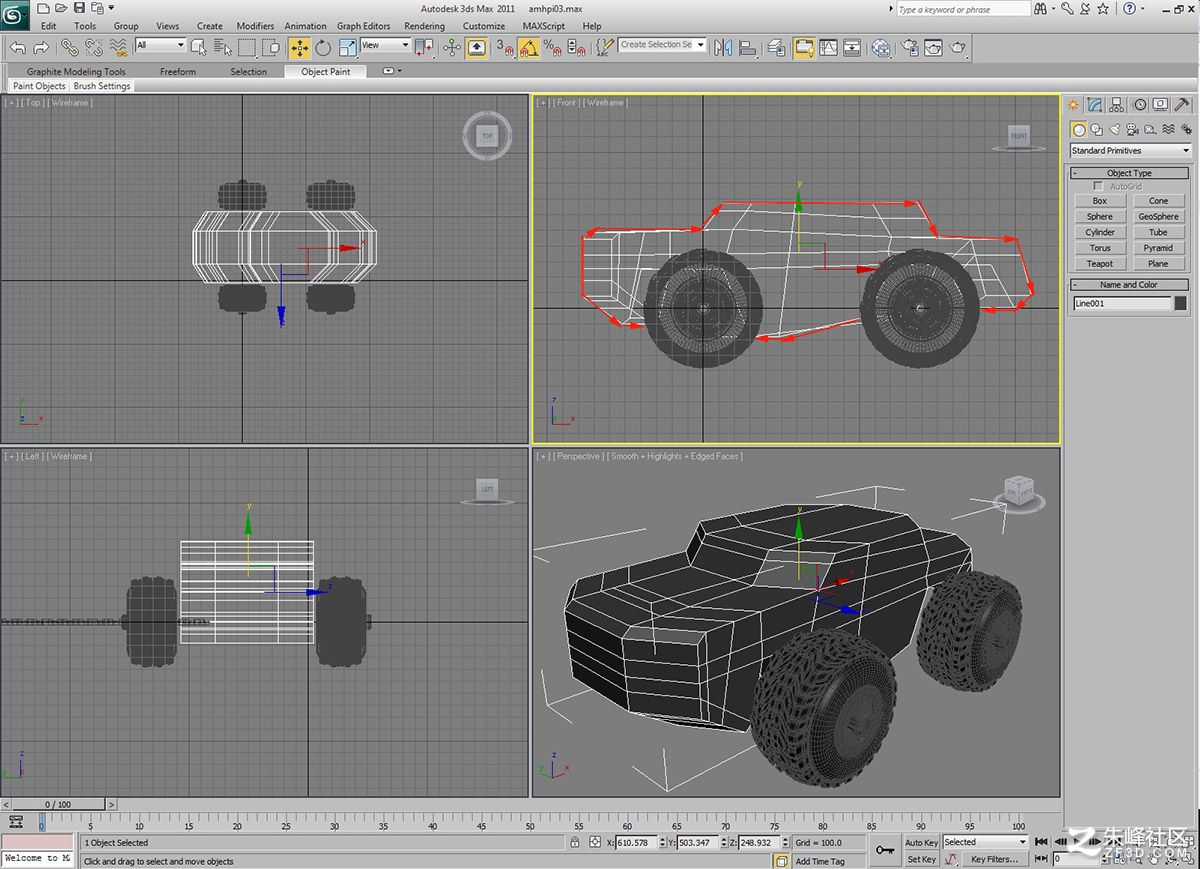

然后在3ds Max中去創建我的車子模型。它是最好的建模軟件，進入3Dmax的側視圖，側視圖便于查看我的汽車的形狀，有助于讓建模變得簡單些。我用CV曲線工具創建了汽車的形狀然后在3ds Max中擠壓出模型。我主要使用3ds Max來制作我確定下來的車子的設計模型，因為它有助于我可以看到從不同的角度的車子形狀（如圖3）。我也不必?fù)?dān)心模型出問題，也不擔心重疊，制作模型后就會在Photoshop中進行操作的基本模型。當創建車身時我想創建類似小船的形狀。這似乎符合不錯的水陸兩用車的設計想法。

圖03

這是必要的細節，我開始用標出用直線工具粗略的制作出形狀。然后我進行編輯多邊形選項，用來修飾FFD實現凸起和制作曲面效果，您可以在（圖04 - 05）中看到。

圖04

圖05

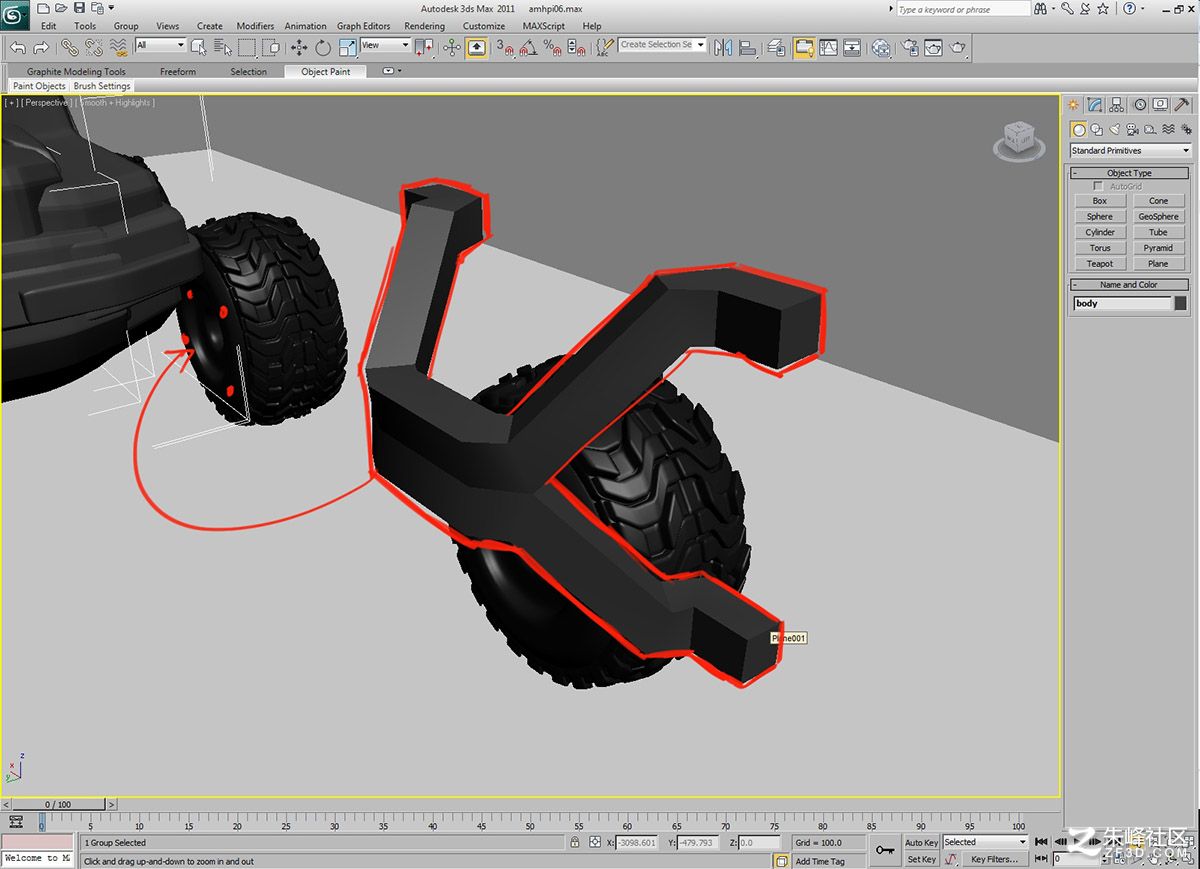

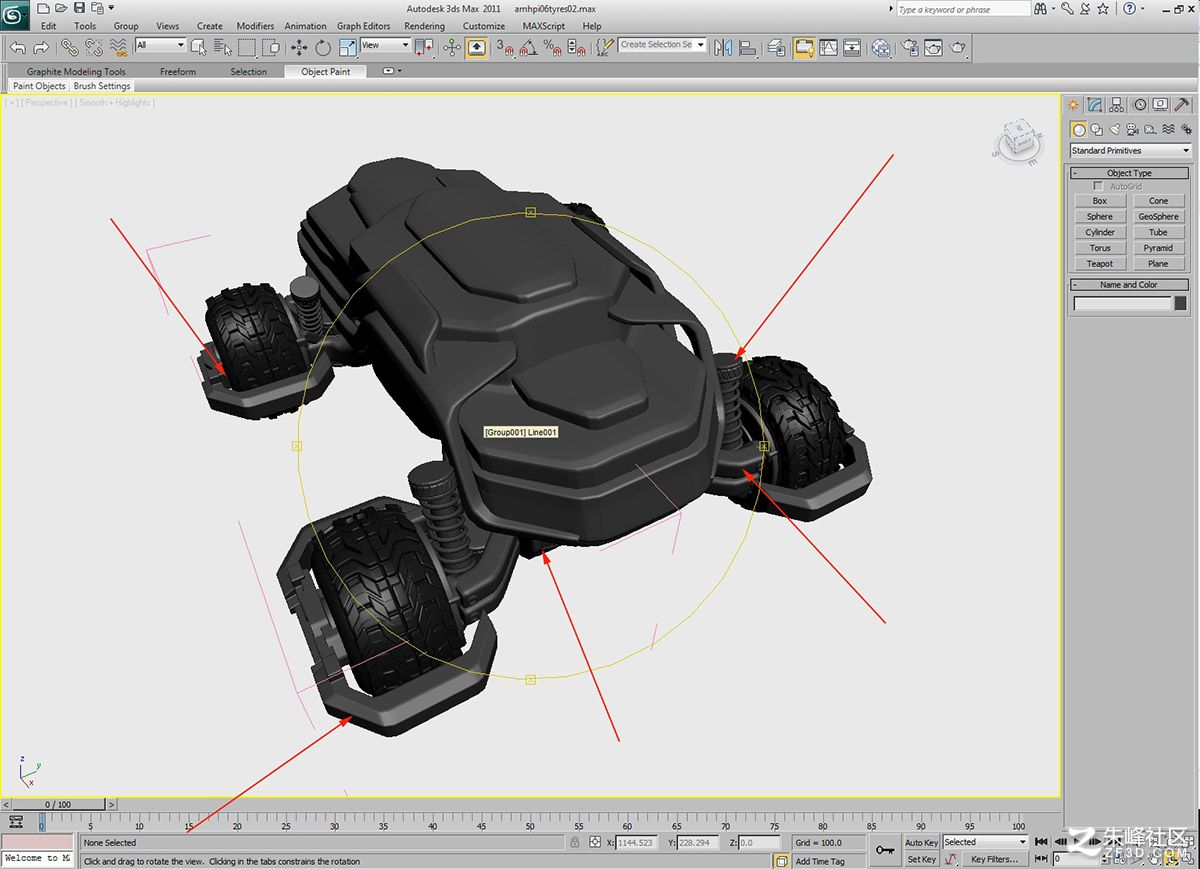

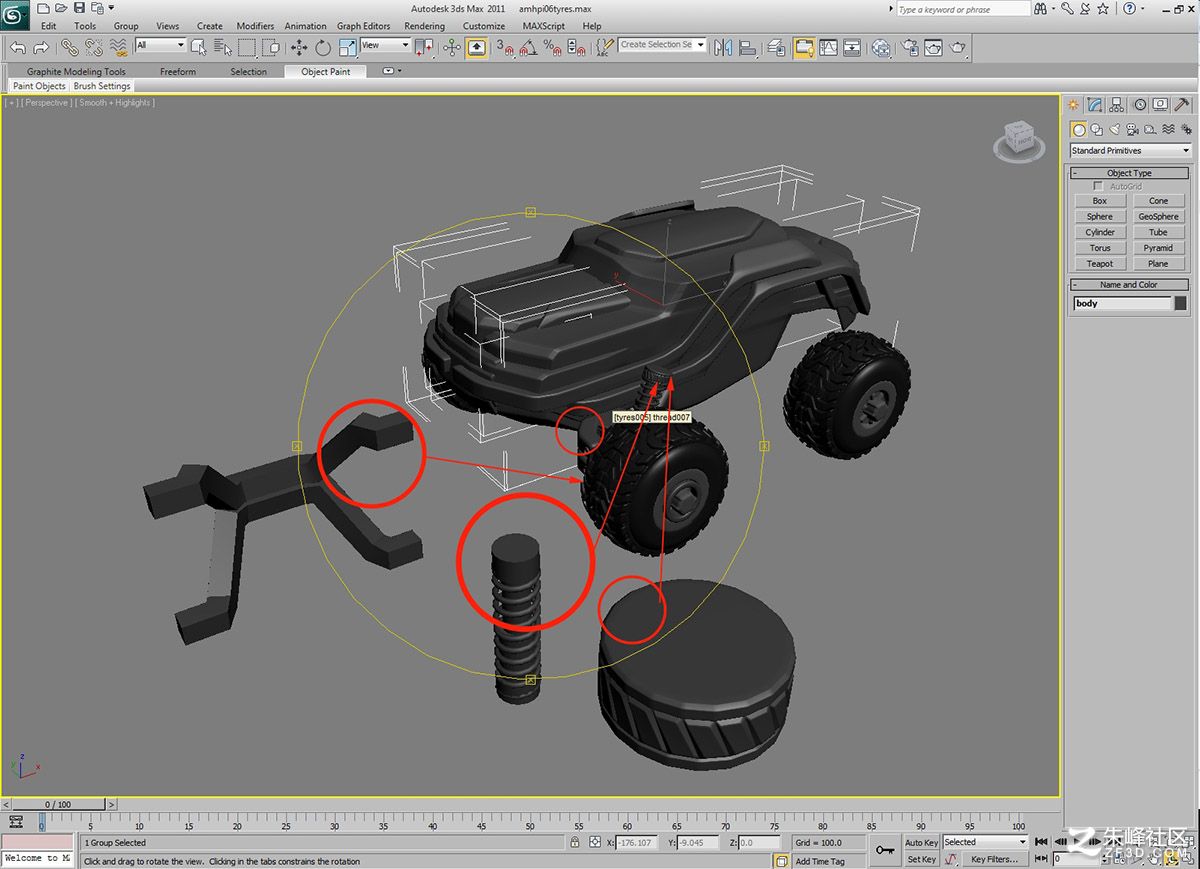

當我在制作了車輛的基礎模型后，我花大量時間收集來自網上的車子的參考圖像，以便我在制作模型時能得到有關，新元素的一些想法并添加到車子的模型中。你可以看到更多的車子的特性和他們是如何制作出來的效果（圖06 - 08）。

圖06

圖07

圖08

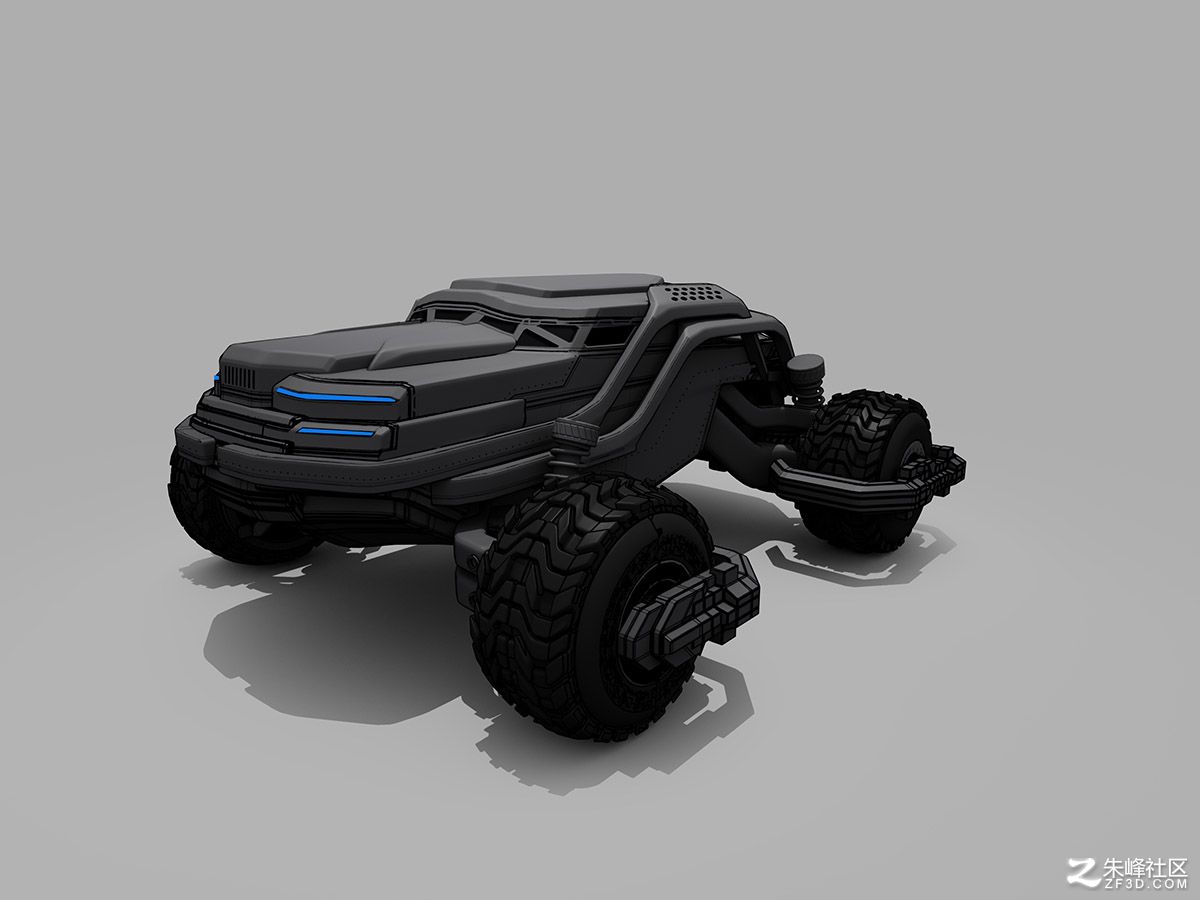

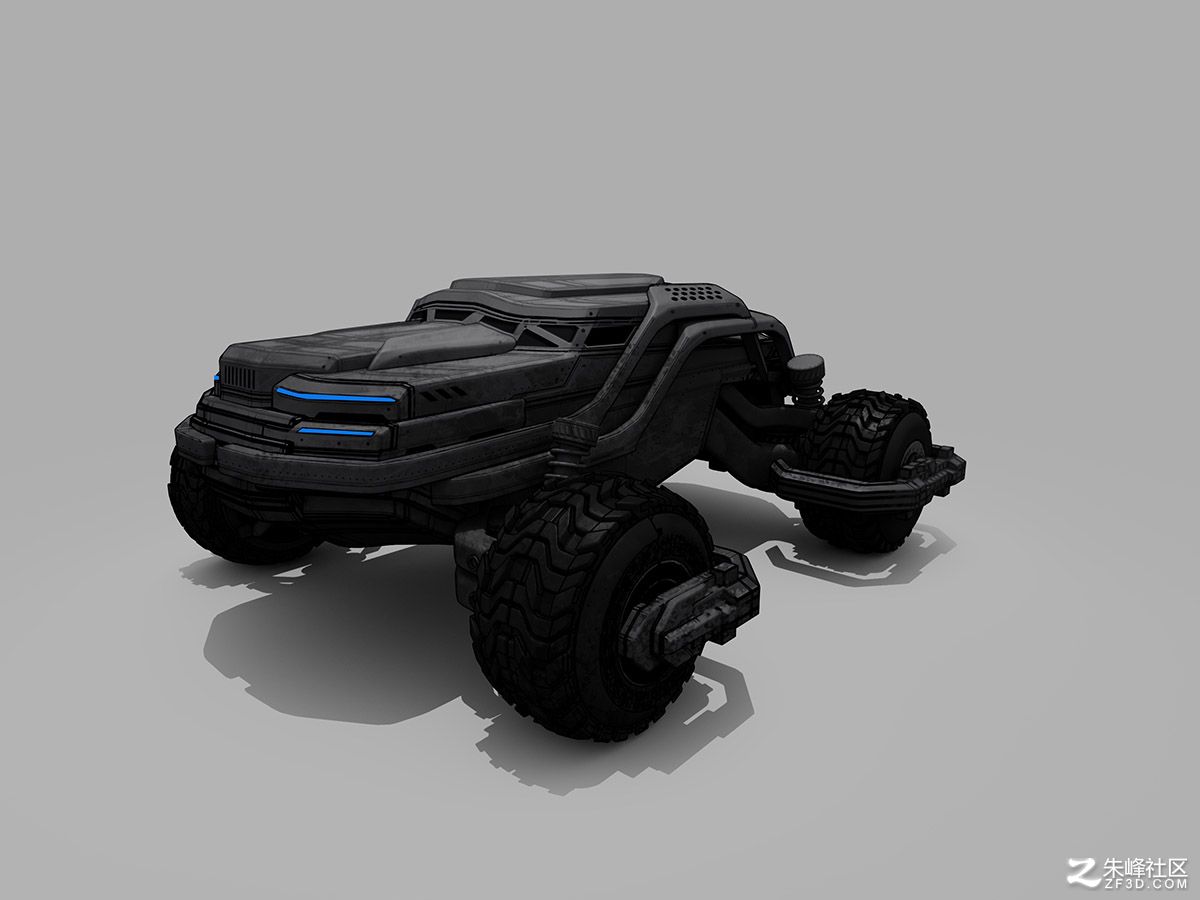

這個模型制作過程完成后，在3ds Max中設置照明效果。我用了一個很簡單的overhead light，可以代表太陽光（圖09）。這是為了使車外觀更貼近實際效果，因為它所處環境的不同（水路兩棲）。我讓模型保持陰影短小與簡單。然后，我所呈現的圖像為3000像素寬。這是我一天的工作量來完成模型的搭建。我覺得連接到前輪車臂沒有我所期待的那么好，所以我增加了一些額外的板塊在車臂上來固定我的模型效果。

圖09

這是我在3Dmax中渲染的圖像導入到Photoshop中。我開始時通過簡單的標記模型的基本信息，然后進一步顯示出車輛（圖10）的形狀。我也開始選擇區域和油漆桶來繪制如通風孔，鉚釘和自發光等微小的細節（圖11）。

圖10

圖11

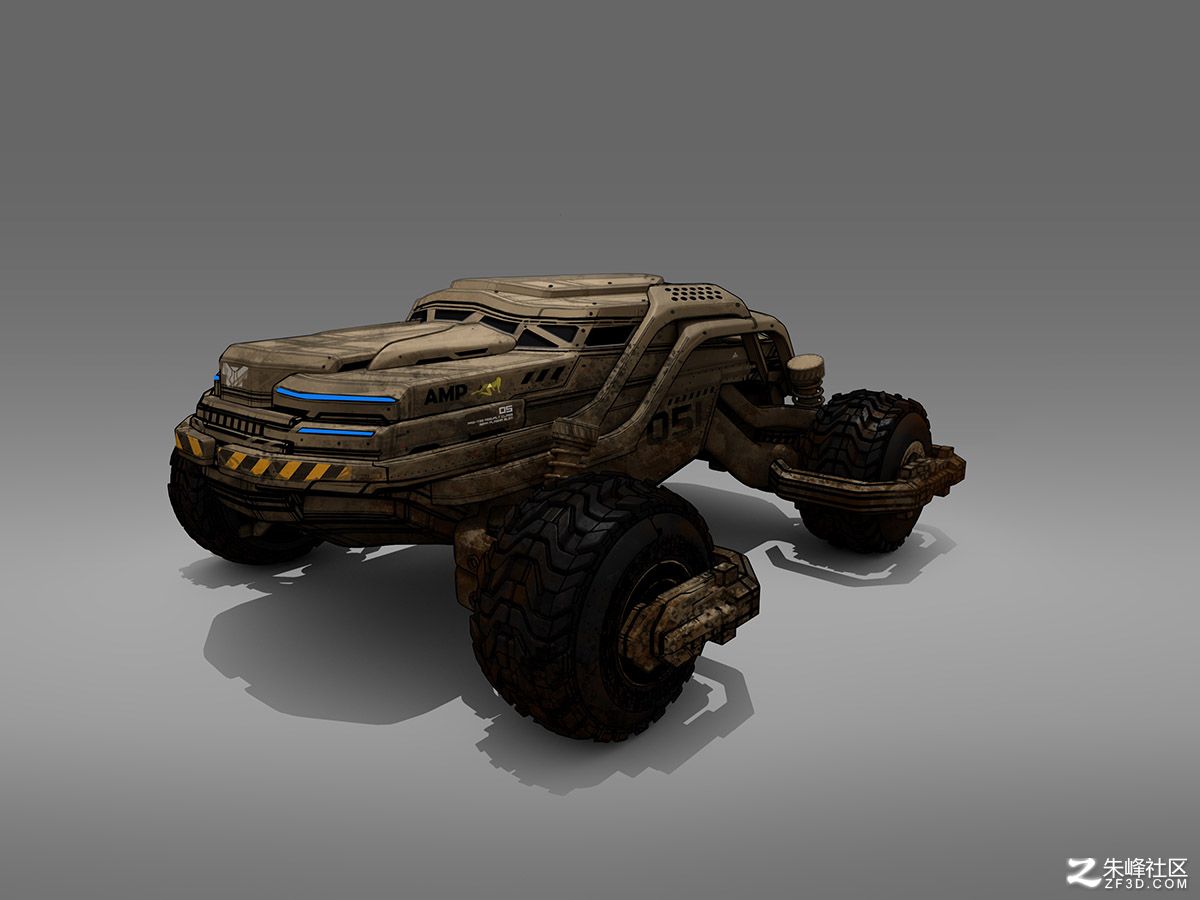

這個階段后，是時候開始添加所有的貼圖，如污垢和劃痕。要做好這一點是很重要的不然制作的圖像會顯得很CG并不會像真實的感覺。因為要使圖像真實可信我必須給它一個軍車一樣的外觀，因為這是一種環境效果，我用硬畫筆和噴槍組合與散射，以獲得所需的造型（圖12 - 15）。

圖12

圖13

圖14

圖15

 這種車不會像跑車那樣有拋光的表面，因此需要較少車體的表面亮點，特別強烈的那些。制作出軍車涂裝的效果出來（圖16）。

圖16

 我已經加入貼圖以顯示它的完整性以及真實效果，同樣你添加別的效果時，如燈光需要考慮您的車輛的使用目的。在這種情況下，燈光需要增加表現圖像的效果，我在表現出圖像的時候，增加了一個人的輪廓，因為它使比例更多突出模型的效果。我會經常使用細微顏色制作背景和前景色，因為這可以增加圖像的深度感覺。您也可以使用這些顏色來襯托出車子圖像的效果（圖17）。這有助于人們了解車輛的詳細信息和形狀，并有助于更好地展示它的效果（圖18）。

圖17

圖18

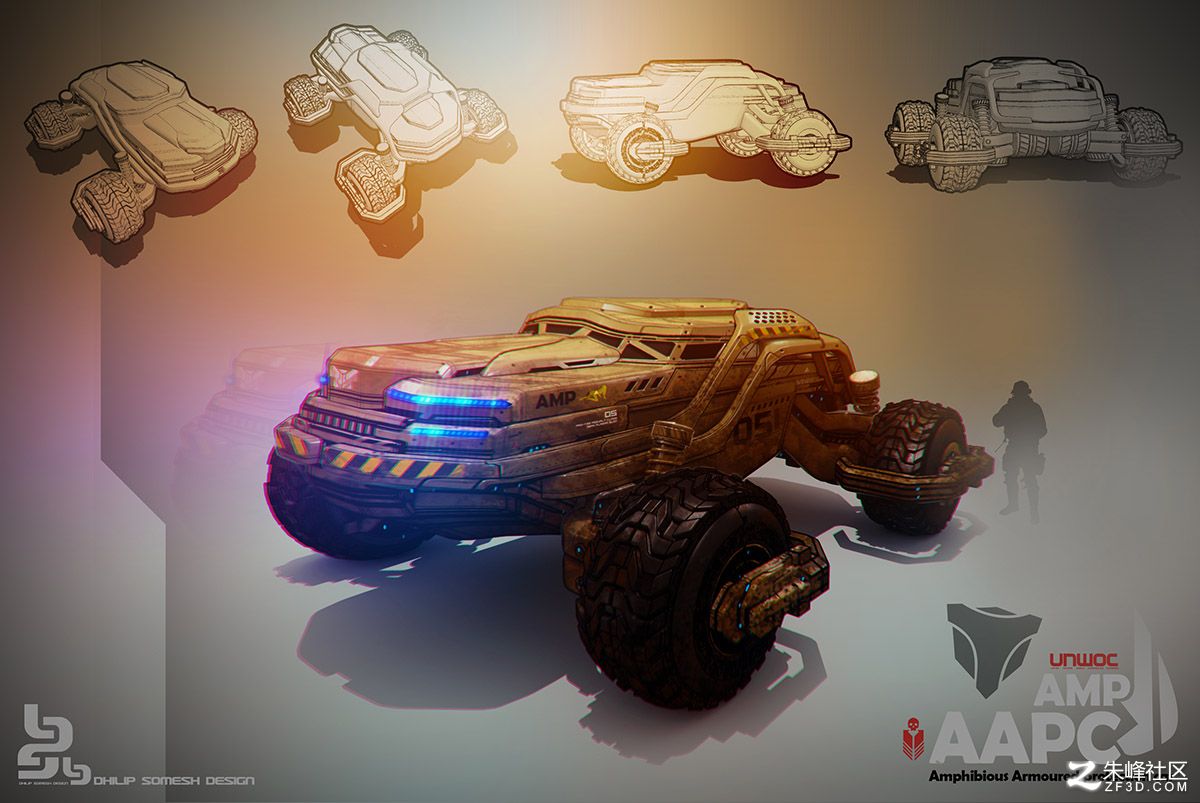

圖19示出了最終的圖像。你會看到，我使用了幾個圖形細節完成每個設備的效果。這是為了制作出更具真實效果的模型。

圖19
