利用3DMAX制作相機機器人的教程

介紹

我的名字是安德烈，我已經在計算機圖形領域工作了10年。我目前工作在意大利的帕爾馬TAXFREE電影、廣告業。

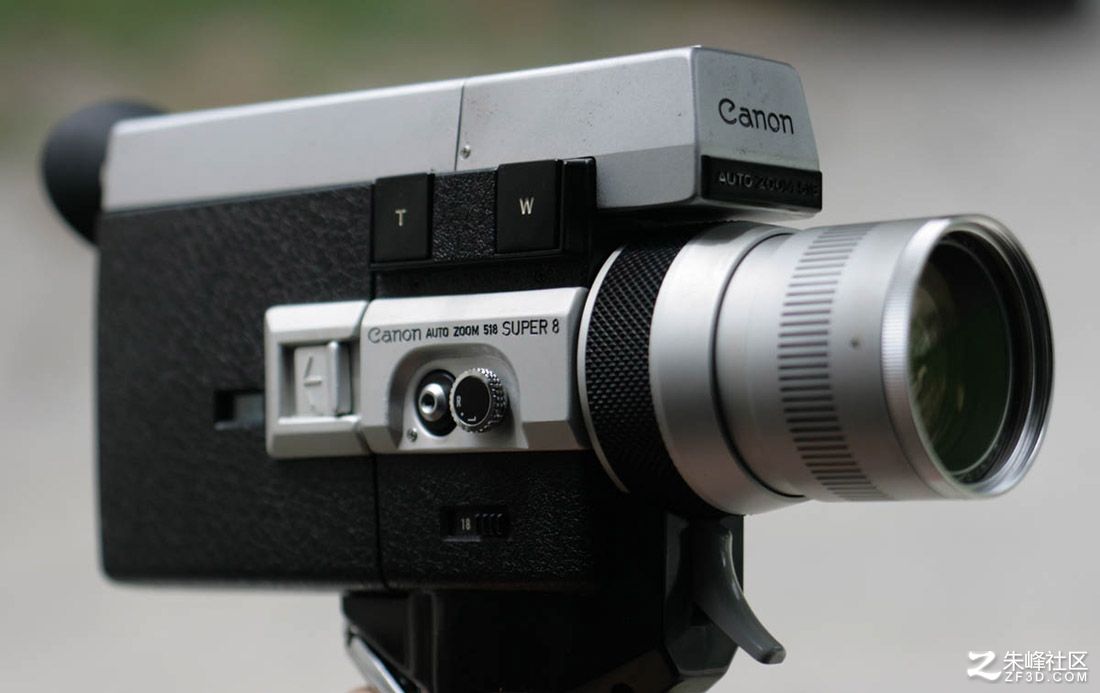

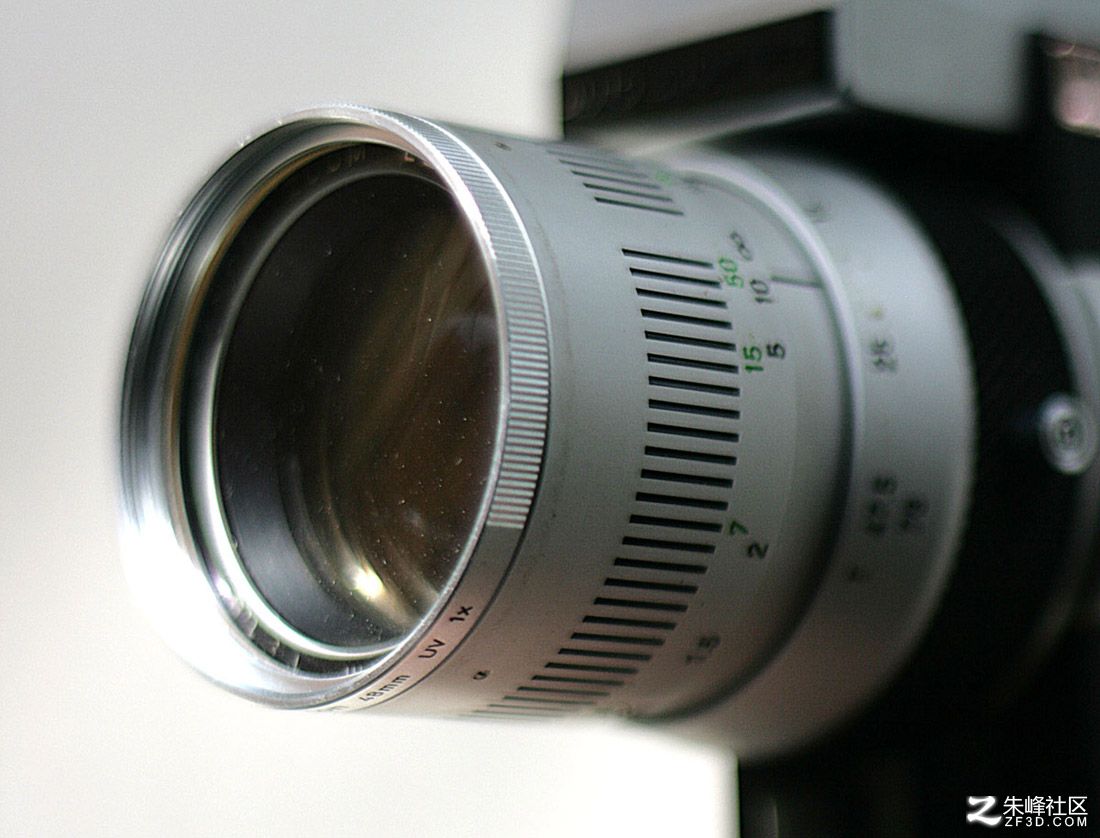

我的靈感來自于我以前的佳能超級8攝像機，通過該靈感我創建這個小機器人。我真的很喜歡它復古的外觀，它的制成使用了非常堅固的材料。我第一次拍了一些照片作為參考，以獲取有關外形的形式，以及材料和顏色組合的想法。很顯然，我不想做一個一模一樣的復制品，但它有助于作為參看來幫助我的創作（圖01 - 02）。

圖01

圖02

有了一個新的作品，我通常通過在紙上繪制一些草圖的形式開始，但在這種情況下，我使用了一個直接的方法，并以3D模型開始繪制。我嘗試建模機體和機械手臂，直到我發現了一個很好的形式效果。

模型制作

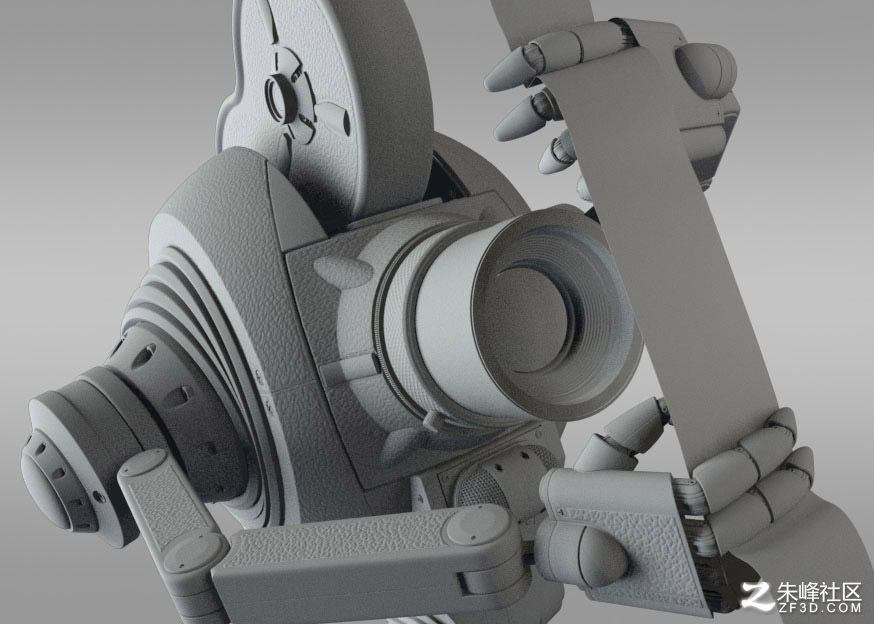

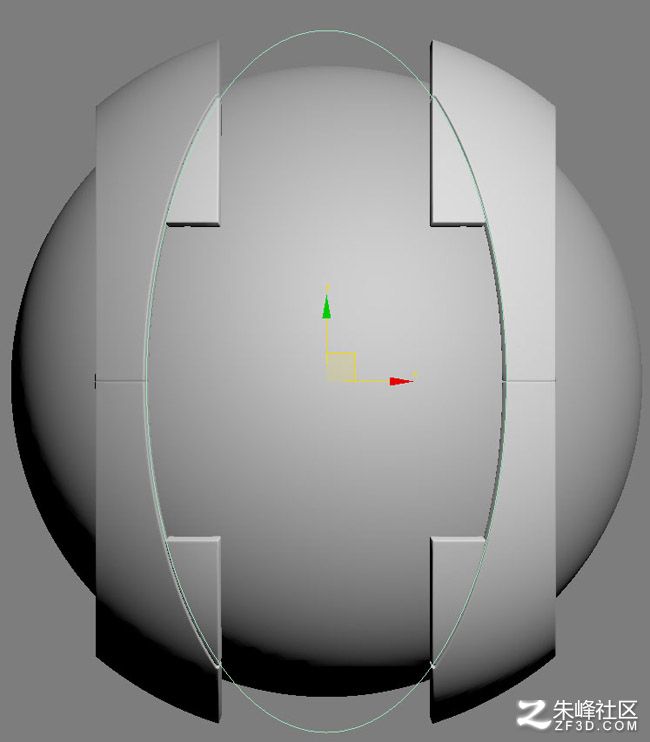

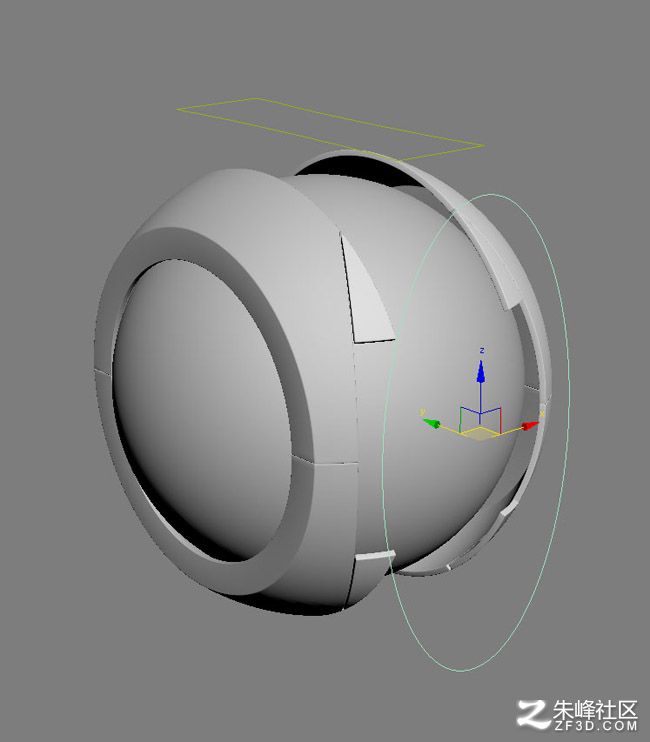

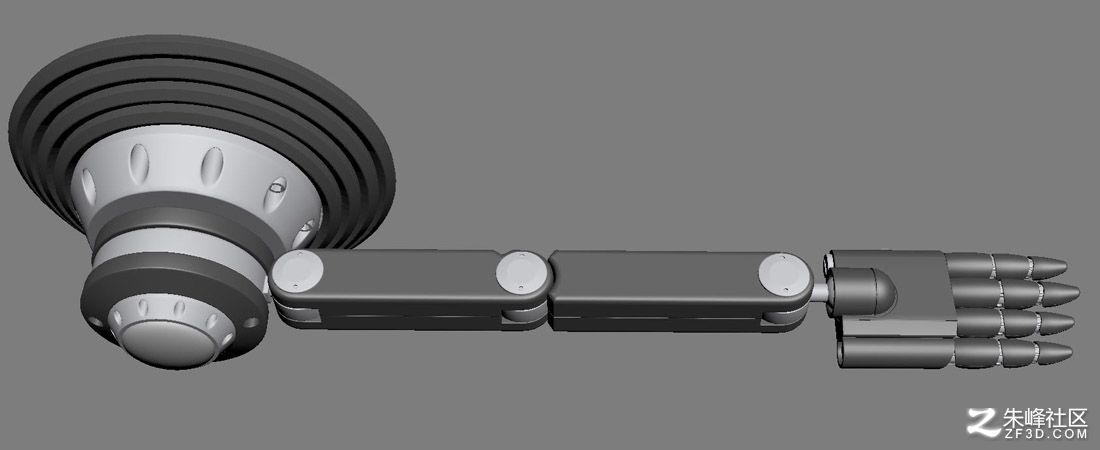

我在開始的時候，建立了最初的底盤周圍（如圖3 - 04）模型，試圖創建一個簡單的，但功能齊全，有設計感的簡單模型。我也做了同樣的機械手臂，試圖不來自速8的特點（圖05）。

圖03

圖04

圖05

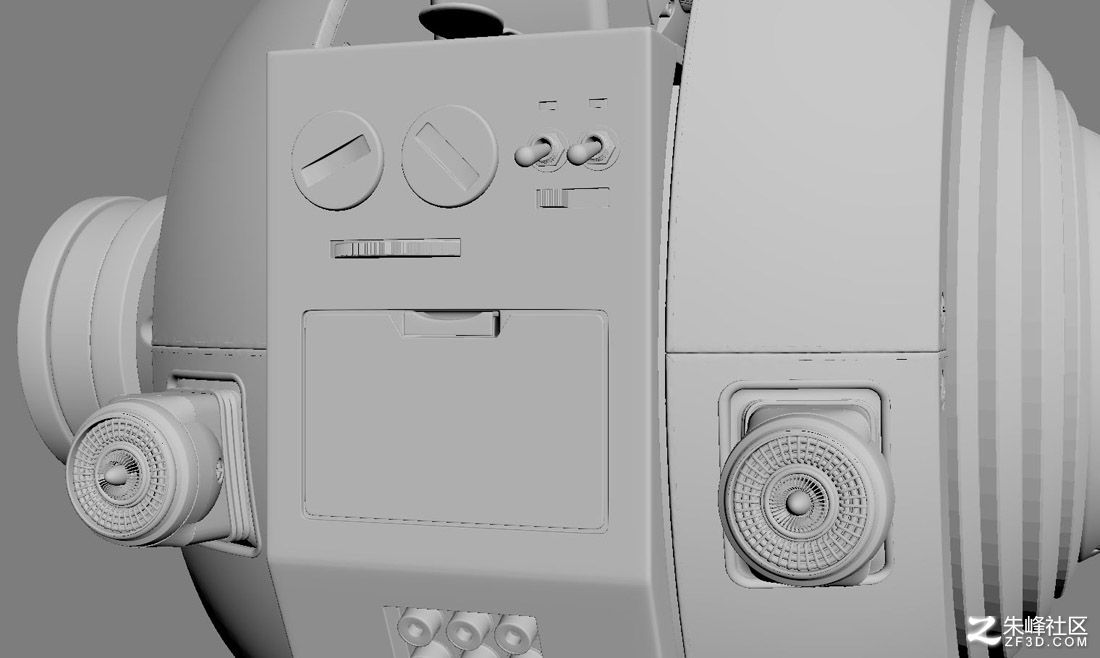

我想要的機器人在3D空間中有行動的自由，就好像它是完全獨立的。出于這個目的，我創建了幾個反應堆下部和后面。不過我還添加老工藝中不斷增加的元素，例如電池蓋、RCA、開關和發光二極管（Fig.06）。

圖06

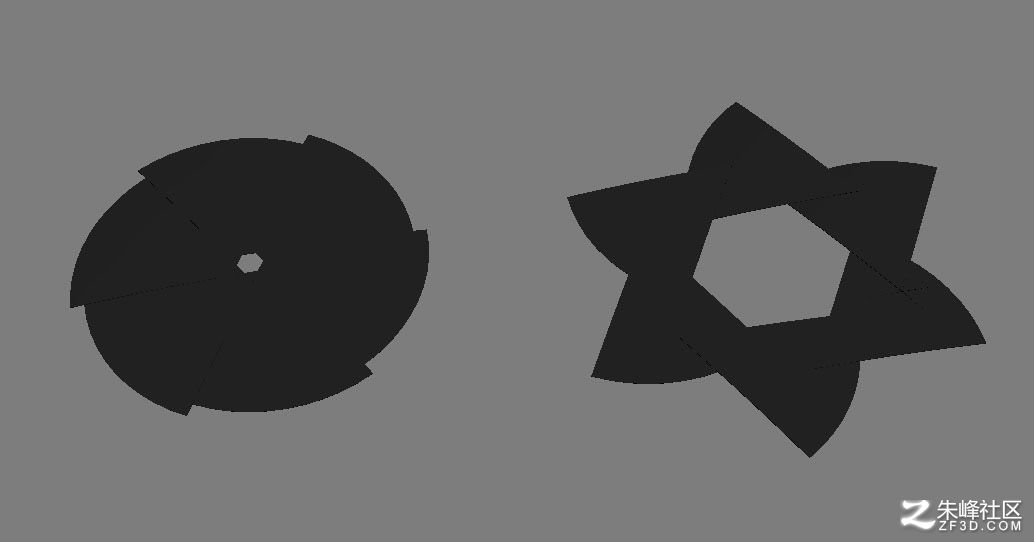

我用簡單的多邊形建模，只是通過面部擠壓了得到面部，在整個模型，使用渦輪平滑對整片的頂部修改。當模型完成了后我再創建了一個簡單的裝備，使每個運動部件可以進行制作動畫，包括鏡頭（圖07）里面的光圈。

圖07

貼圖與燈光的制作

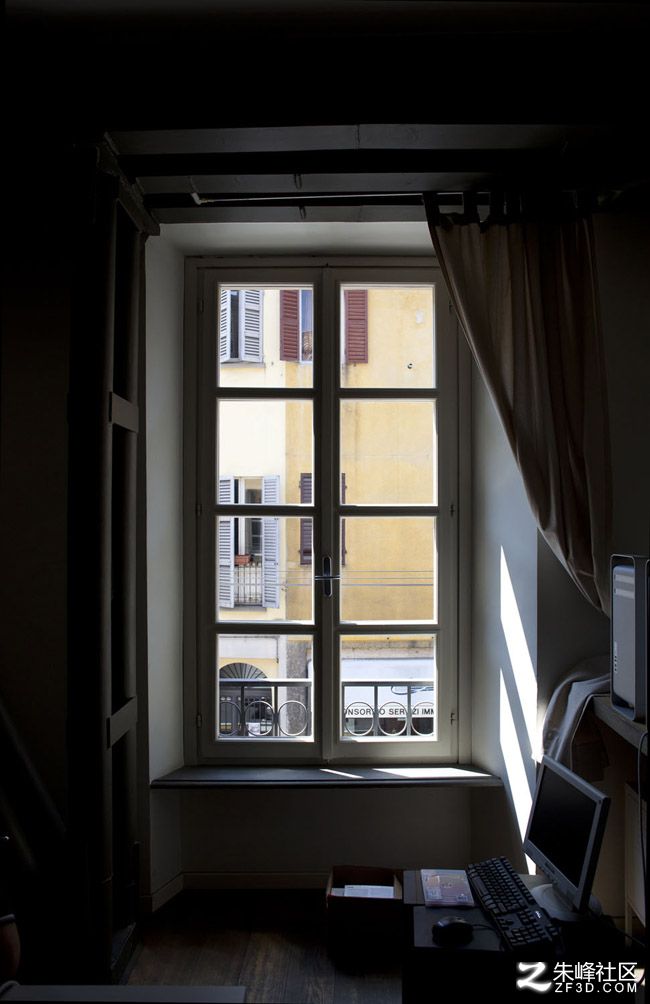

一旦模型和鉆機完成了，我開始制作模型的材料和照明。我想模擬一個內部場所作為場景，并為此我在工作場所采取了窗口的照片。我只是做了以RAW一個鏡頭（14位是綽綽有余），并沒有創造一個HDRI，因為它是足以讓我用遠處的燈光模擬從窗口（圖08）發出的光效果。

圖08

我用了兩個V-Ray平面燈光帶像一個貼圖投影的窗口形象，做了一些中性測試照明（圖09）。

圖09

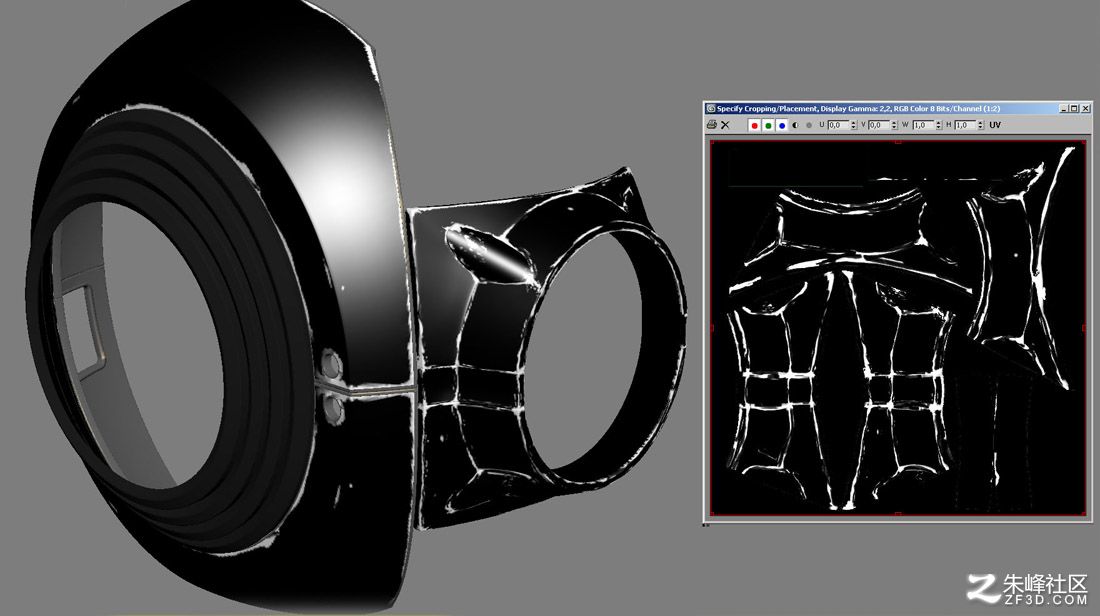

我選擇使用的V-Ray的材質，燈光和渲染。我覺得使用它很舒服，因為我覺得它是非常靈活和強大。首先，指定材質和紋理，我拆開所有部分和繪畫他們制作出一個黑色和white mask，可以模擬材料（圖10）的磨損效果。

圖10

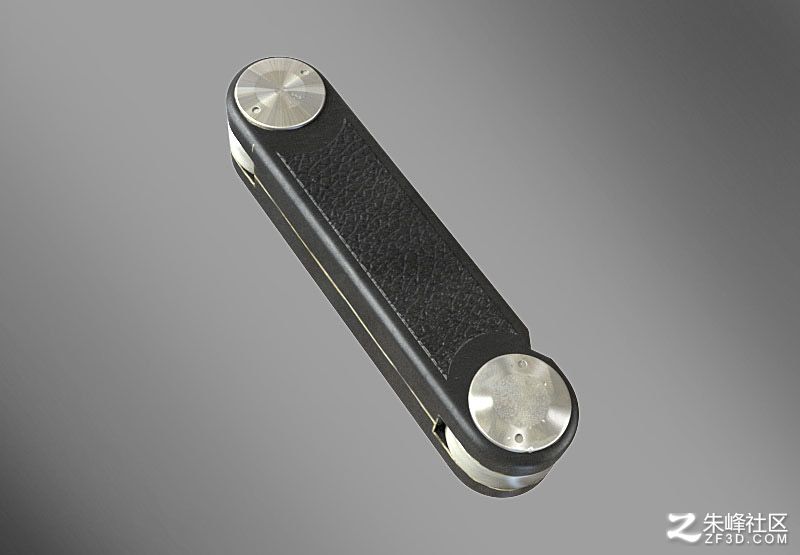

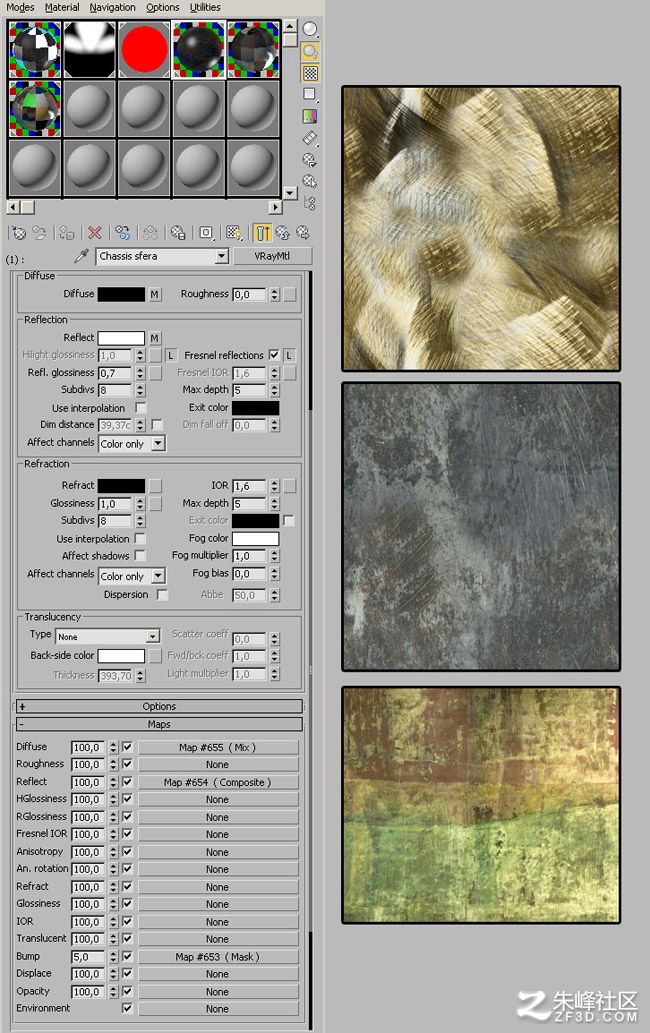

對于金屬部件的材料，我用一個V-ray材質融合了各種金屬質感。有關機箱，我用了一個V-ray材質具有皮革質感來模擬原來的佳能速8（圖11 - 13）的表面。

圖11

圖12

圖13

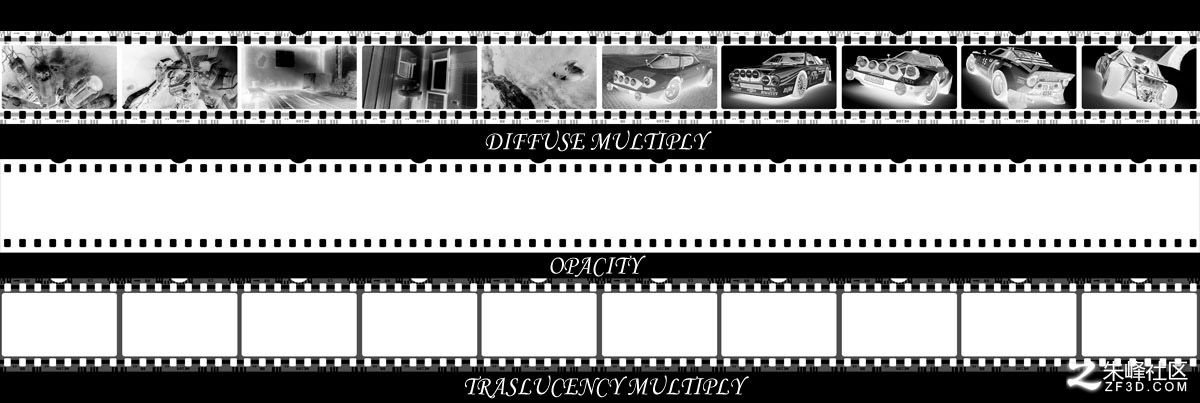

對于薄膜材料我用了一個基本的膠片質感，我通過在互聯網上尋找，然后在Photoshop中編輯。我把我所有的舊藝術作品放在影片（圖14）的膠片內。

圖14

渲染與后期合成制作

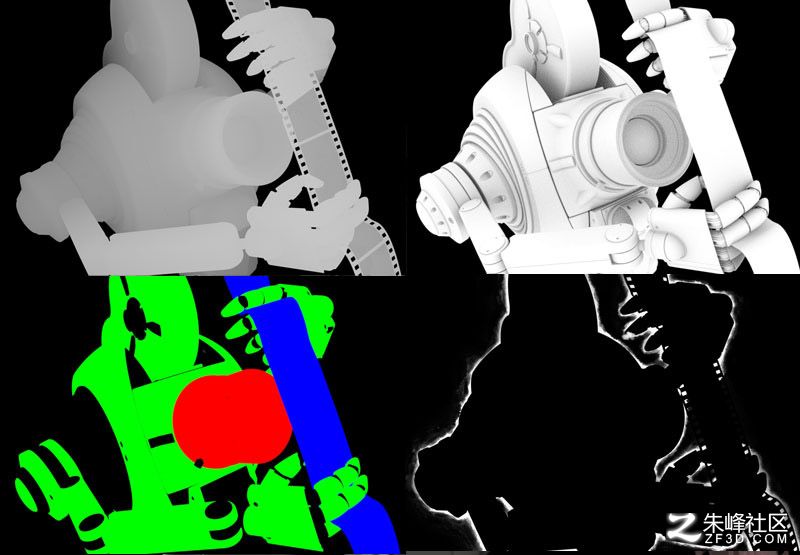

當我設置完所有的材質和燈光，我開始渲染模型。我總是采納我工作和個人藝術作品的線性工作流程，因為這可以幫助我找到更多的現實主義，我也保存為Open.exr文件，并分裂成呈現不同的通道，使用After Effects進行合成。對于這一塊我使用了短短傳遞，像Beauty、Z-深度、ID、AO、和輪廓通道（圖15- 16）。

圖15

圖16

我創建的所有其他元素，如煙霧，灰塵和背景，在Photoshop中進行調整，因為這可以讓我用畫筆來更好地控制圖像和最后修飾效果。

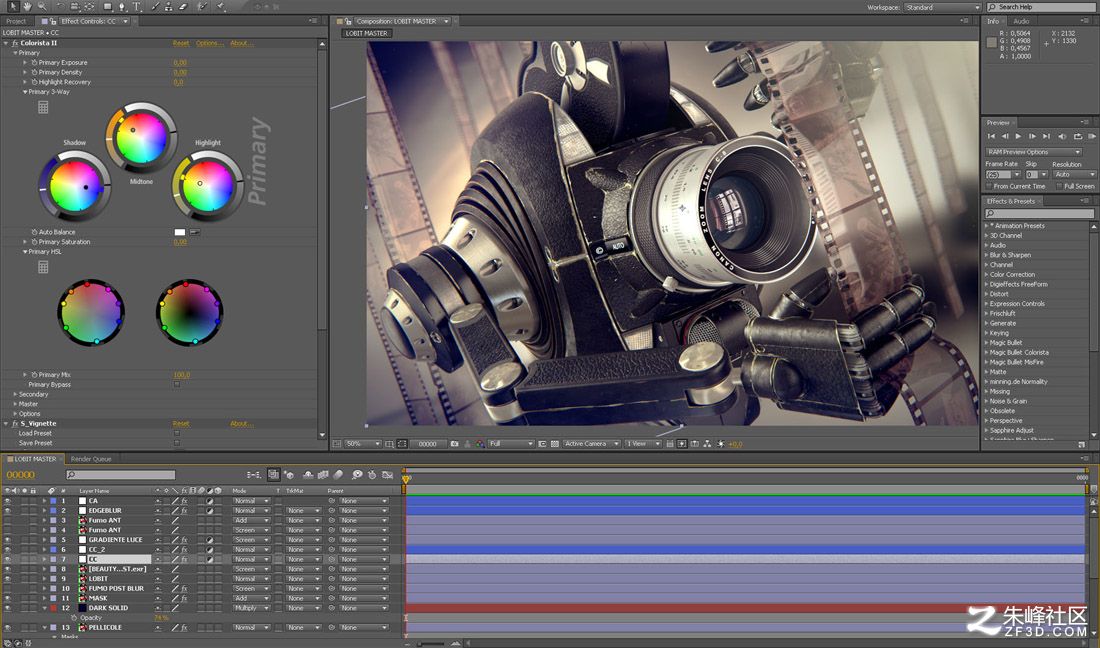

在After Effects中，我用了一個著名的插件叫做魔彈Colorista II設置一個精致的顏色修正，提高圖像質量和情緒。隨著Frischluft - 深場插件我添加了現場有點深度使用Z深度通道的效果。在圖17中可以看到。

圖17

最后一步是在Photoshop中完成的。我糾正所有那些細小不精確的錯誤，如好像有太多的黑暗區域，添加邊緣燈和光線反光，等等。然后我在Photoshop中使用筆刷繪制背景并重新調整色彩情緒效果，你可以在最終圖像（圖18）中看到。

圖18

我最終完成了我的制作過程，感謝您的閱讀。希望對你有所幫助。
