用MAYA創建挖掘機3D模型教程

本文將講解如何使用maya軟件創建出一個3D機器模型 本章節將分為兩部分講解，本次講解的是第一部分...

Maya建模的過程可以是從熱忱變成一場噩夢，尤其是對初學者來說。

設置項目

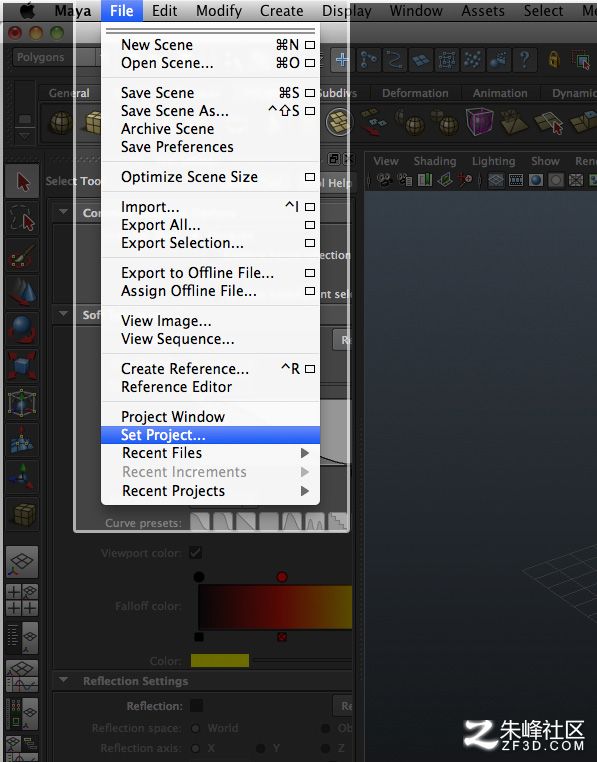

開始制作時，我們需要創建一個新的項目，打開文件菜單，然后選擇設置項目（圖01）。

圖01

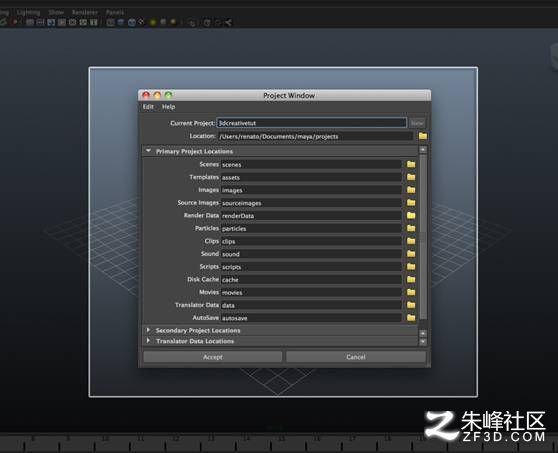

這將彈出一個對話框，這里具有所有在當前目錄中的項目清單。選擇您正在處理的項目，然后單擊設置。這樣告知maya可以將場景文件保存到項目文件夾中，并可以在該文件夾中尋找到紋理、模型、場景等。對于本教程讓我們把這個項目命名為“3dcreative”（圖02）。

圖02

快捷鍵工具架創建流程

為了加快推進您在Maya中使用的工具，并可以具有快速訪問該工具，無疑是節省時間最好的方式。

該工具架可以讓您在Maya中訪問最常用的功能。默認情況下，maya帶有這種預先設定的工具架（如圖3）。

圖03

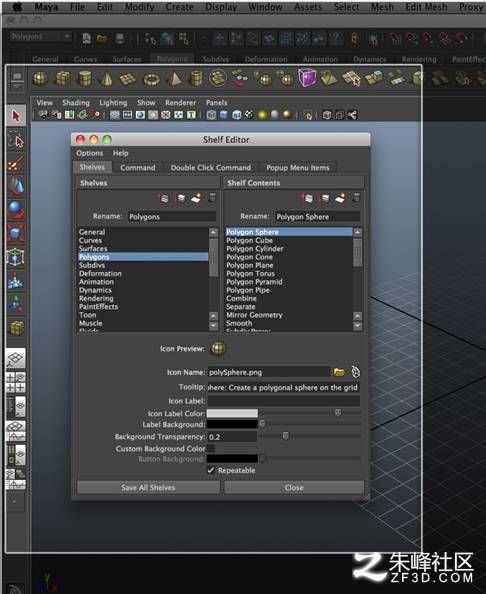

在現有的編輯器允許你創建新的工具架或編輯現有那些工具，以及讓您重新命名或添加/刪除，更改圖標和背景等。這樣我們就可以創建出自己的自定義工具架，我們就可以快速訪問需要（圖04 - 05）使用的工具。

圖04

圖05

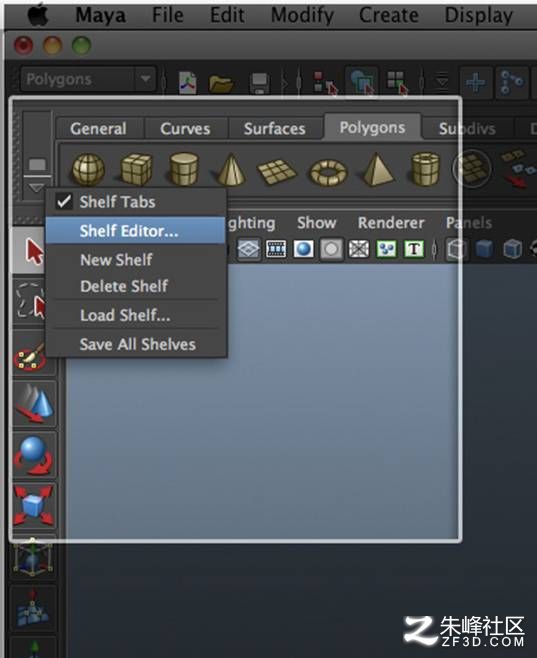

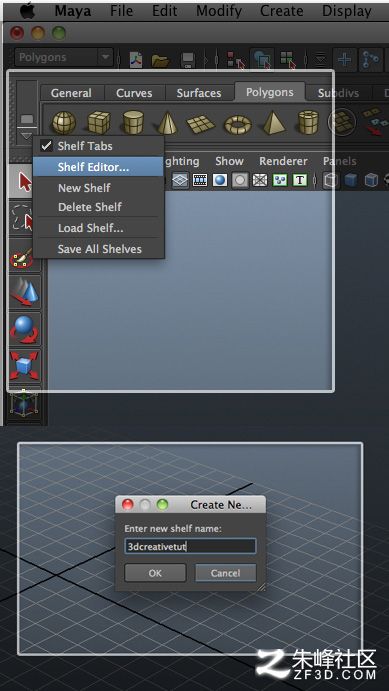

單擊并按住倒三角并選擇新建工具架。maya會要求我們命名新工具架的名字，所以姑且稱之為“3dcreative”（圖06）。

圖06

再加入一些常用的功能工具，然后進行建模。這時請確保您有選擇多邊形（圖07）模塊。

圖07

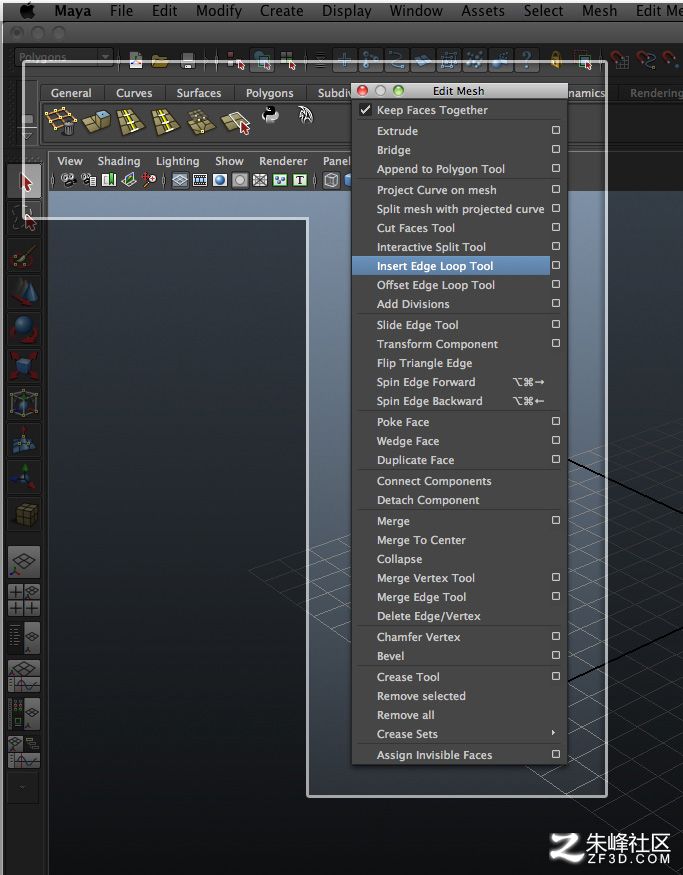

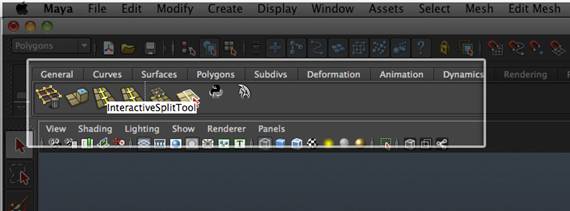

為了將新功能添加到您的自定義工具架，按住CTRL + SHIFT，去到任何下拉菜單，并開始選擇功能。然后，他們將會出現在你的工具架當中。完美將會添加以下功能：

創建多邊形工具

拉伸

切面工具

交互式分割多邊形工具

插入邊循環工具

合并

基本形狀，如球體，立方體，平面和圓柱體

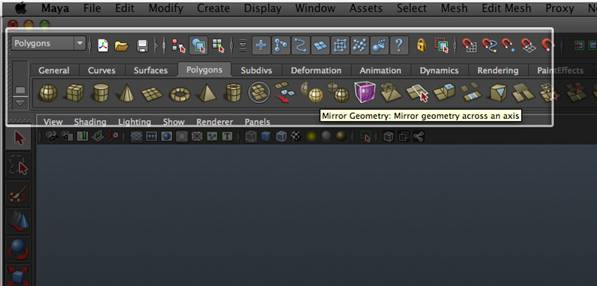

在您的工具架中移動圖標很簡單。你可以去工具架編輯器，或直接點擊鼠標中鍵，同時將圖標拖到工具架（圖08）上的新位置。

圖08

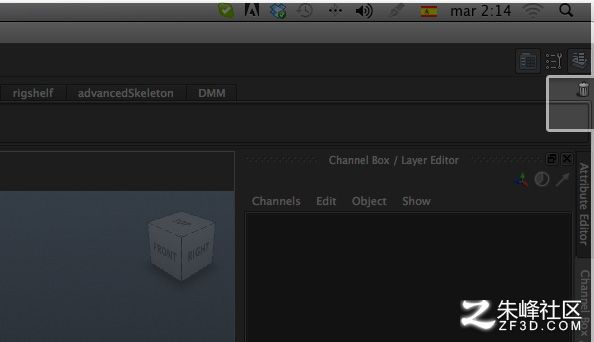

從工具架中刪除圖標也很簡單。您可以通過現有的編輯器，或再次點擊鼠標中鍵并拖動圖標到垃圾桶中就會刪除它們（圖09）。

圖09

許多Maya功能都具有屬性選項，讓您修改功能作用過程。你會發現，很多下拉功能的菜單列表上有一個正方形的盒子在旁邊。這意味著，這個功能有選項可以設置（圖10）。

圖10

如果您已經將功能放置在工具架上，你可以從你的工具架上（圖11），只需雙擊這個圖標就可以訪問選項框的屬性。

圖11

導入?yún)⒖紙D片

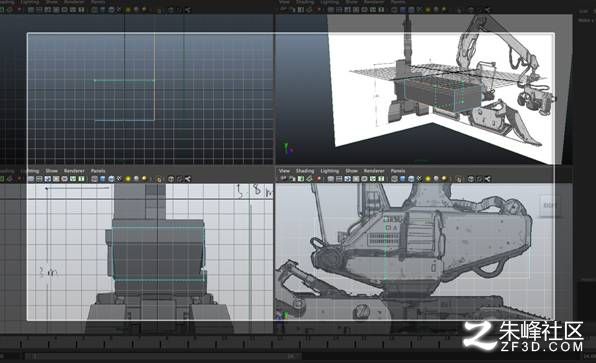

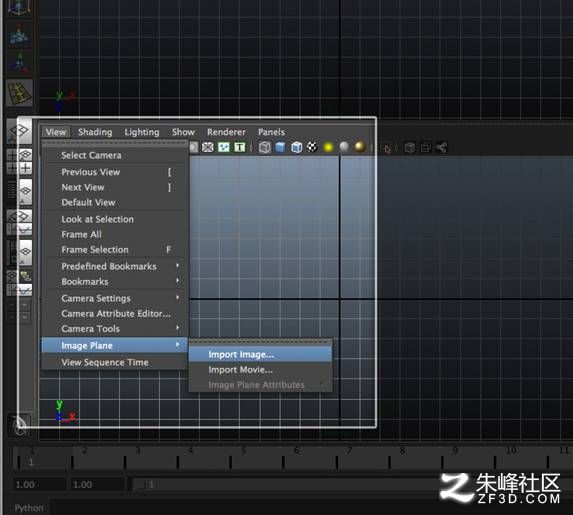

圖像參考平面是非常有用的，當你正在Maya中建模時。在這個例子中，我會用到我的車輛前視圖。然后去查看>圖像平面>導入圖像（圖12）。

圖12

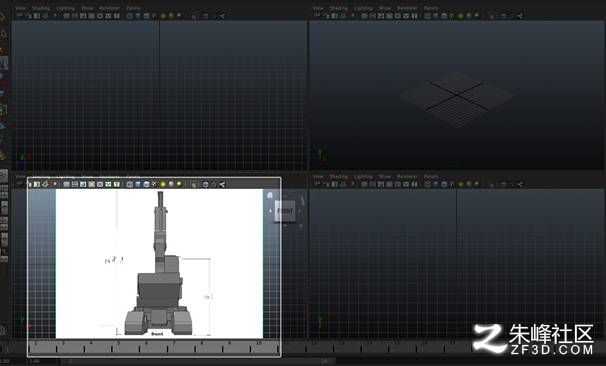

當窗口打開時，只需瀏覽要導入的圖像。當你的圖像選擇，單擊打開，這將放置這個圖像到視圖（圖13）中。

圖13

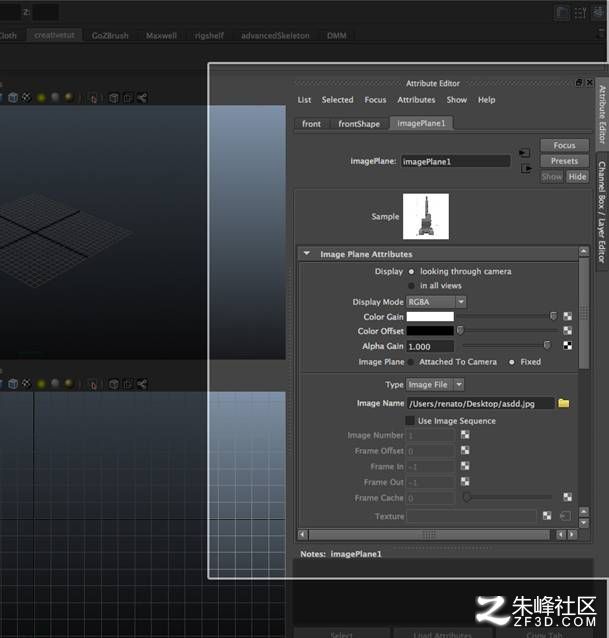

在屬性編輯器，我們會發現圖像平面 - 這包含了我們圖片的名字，對我來說只需要在“前視圖”顯示出來，如果你想看到建模“在所有視圖”顯示所有視圖圖像;你只需要在屬性面板中點擊“在所有視圖”這樣就會在所以視圖中顯示（圖14）。

圖14

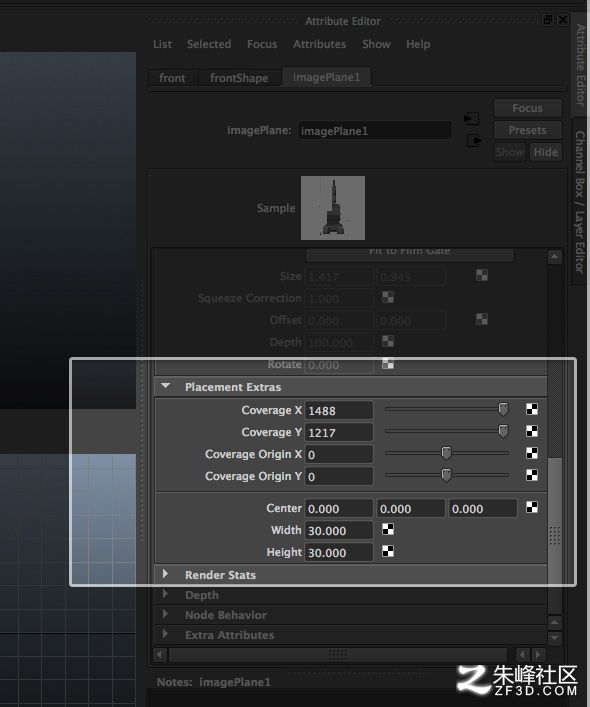

要改變圖像的位置只需要向下滾動面板和調整參數（圖15）即可。

圖15

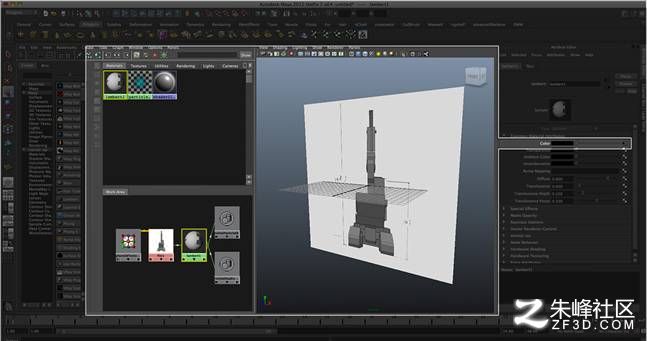

另一種方式，你也可以做到這一點，這種方式是使用多邊形平面。進入你的Hypershade并賦予Lambert材質球，然后將您的文件紋理放入 Lambert （圖16）的顏色節點上。

圖16

建模

創建一個三維模型，最好的辦法是通過多邊形建模，基本上我們會使用低多邊形版本建模。

我們首先使用幾何形狀以最接近我們的概念來創建模型，這是很明顯的使用了立方體來創建了我們機械的主體模型。

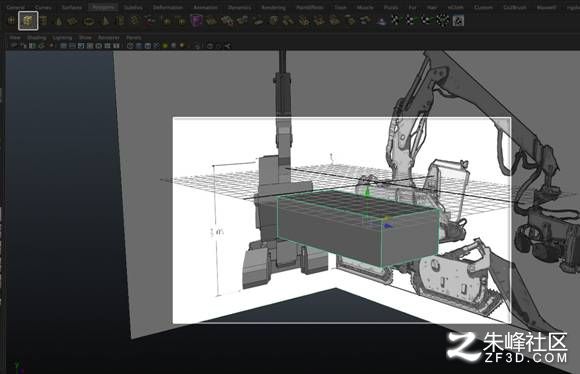

點擊移動工具，然后按左鍵（圖17），將立方體拖動到我們參考空間中。

圖17

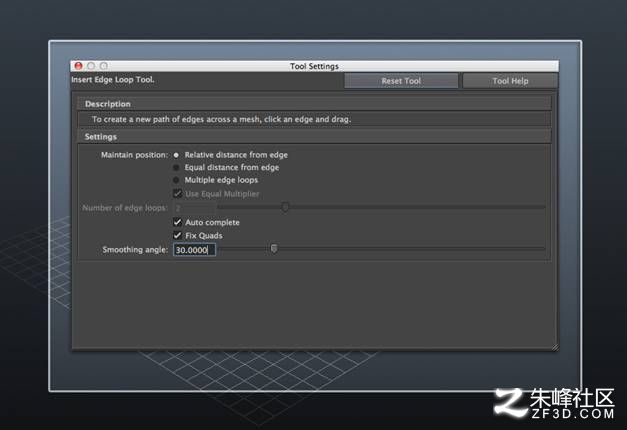

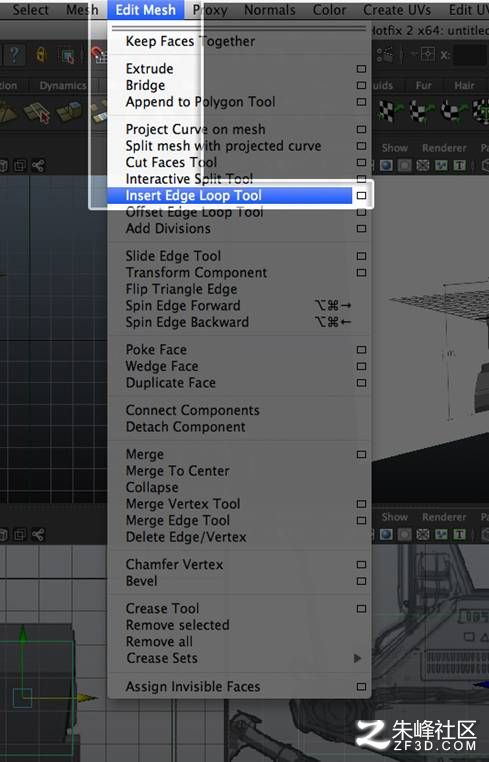

一旦創建出了立方體模型，我們添加循環線，以增加更多的幾何形狀細分（圖18）。

圖18

點擊你網格任何邊緣，一個新的細分將被垂直放置您單擊的邊緣上。

你可以在任何地方為你的模型（圖19）增加額外的細分。

圖19

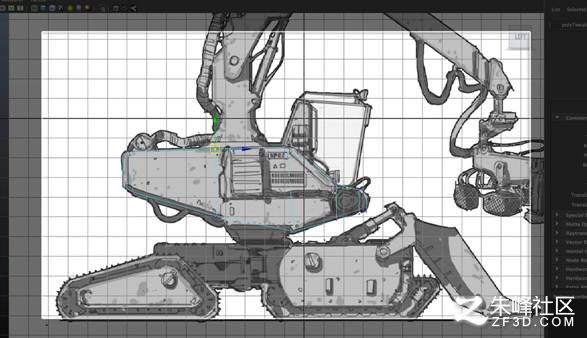

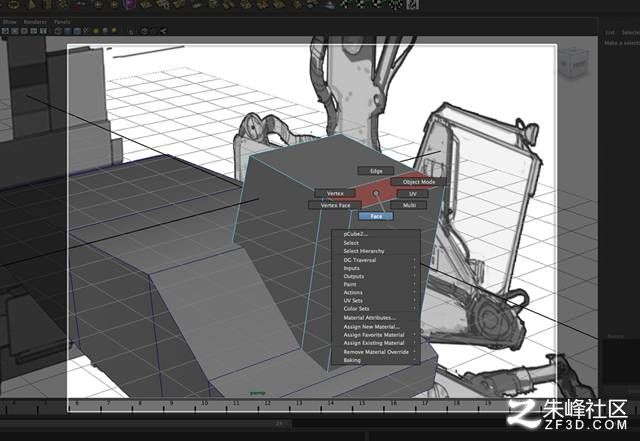

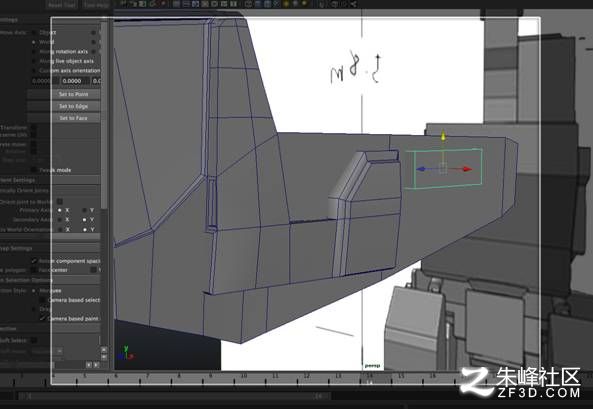

然后通過選擇頂點選擇模式（鼠標右鍵），就可以開始移動模型的各各點調整以匹配參照圖像（圖20）。

圖20

駕駛室模型的創建

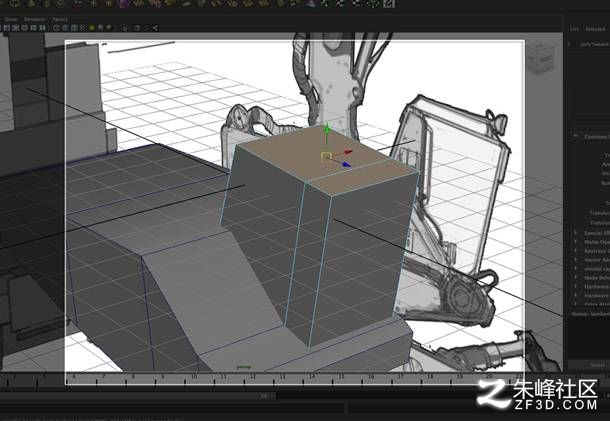

正如創建我們的車身體一樣，我們會使用一個立方體開始創建出駕駛室的模型。大多數的創建過程將是相同的制作，但在創造側桿時我們需要使用拉伸工具（圖21）。

圖21

從選定的組件使用拉伸命令可以創建出新的幾何。這種選擇的組件可以是頂點，邊和面;最常用的是面（圖22）。

圖22

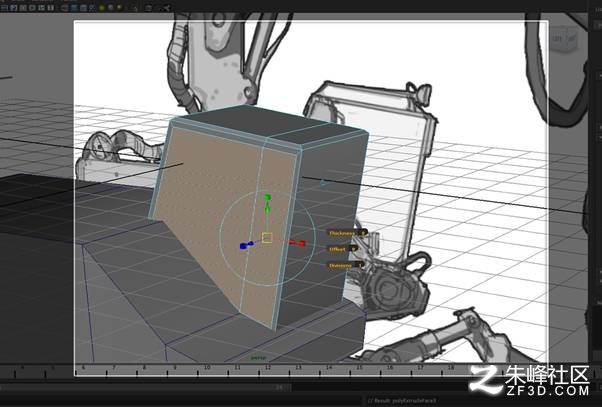

拉伸工具的工作原理是maya名為“polyextrudeface”的節點，該節點包含所有用于擠壓的屬性，這些屬性是通過使用機械手柄可視化將它們設置改變（圖23）模型形狀。

圖23

當你使用本地模式下的移動工具，本地移動屬性會發生變化。如果你在世界坐標系，正常的移動屬性會發生變化。

不同的多種拉伸屬性如下：

平移屬性：這是位置擠壓在世界坐標空間。

多邊形拉伸曲線屬性：這些屬性將覆蓋擠出沿曲線部分拉伸。

偏移：本地偏移值平移。

本地轉換：這是位置擠壓在局部空間。

局部方向：當?shù)氐姆较蜉S。

隨機：基本上使得擠壓隨機的方式。

平滑角度：這是在考慮到法線。

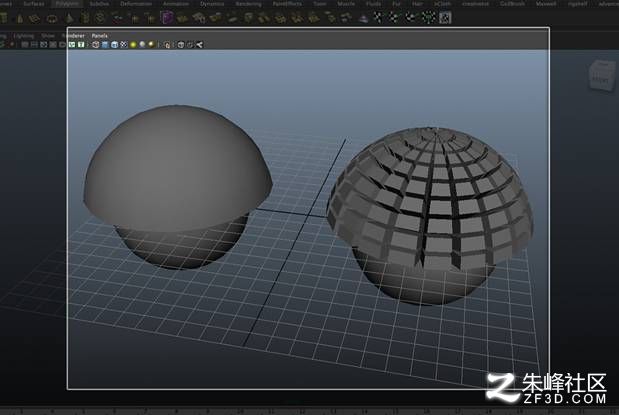

圖24顯示了擠出之間的差異，保持擠壓面是否被開啟。

圖24

所以我們選擇保持面在一起的命令，我們擠出，然后我們調整位置，以匹配參考圖像（圖25）。

圖25

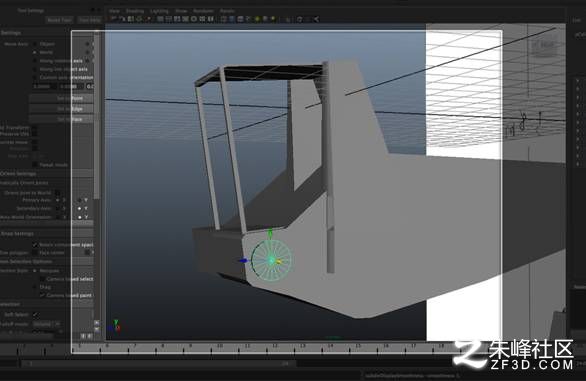

在這種情況下，我們需要使用一個圓柱體（圖26）或圓（圖27），但無論什么形狀，它總是有相同的工作流程。

圖26

圖27

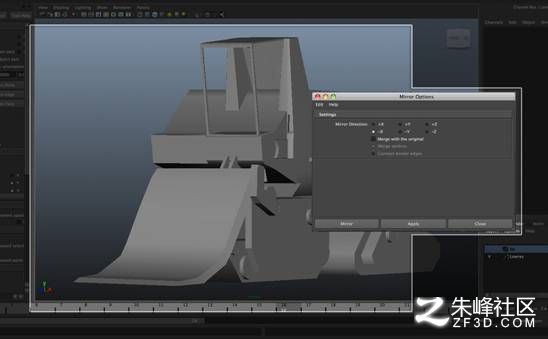

鏡像幾何，需要指在maya多邊形物體的方向。默認情況下，該方向為+ X。更改這些選項，然后單擊鏡像，如果你想鏡像出另一個方向的對象;在我們的例子中，這將是-X（圖28）。

圖28

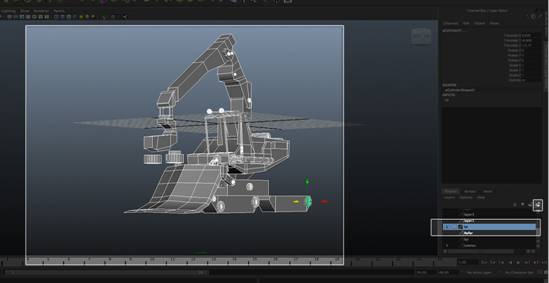

一旦我們已經完成模型，下一個步驟是選擇所有幾何創建一個名為LW新層。當我們需要隱藏或鎖定場景中的對象，我們需要做的就是按創建一個新層，并指定位于通道盒（圖29）所選擇的對象。

圖29

我們已經完成了一系列的第一部分。我們已經完成了基礎形狀模型的創建，現在我們已經準備好進入到高多邊形建模。在下一章中，我們將開始詳細介紹精細模型的創建。

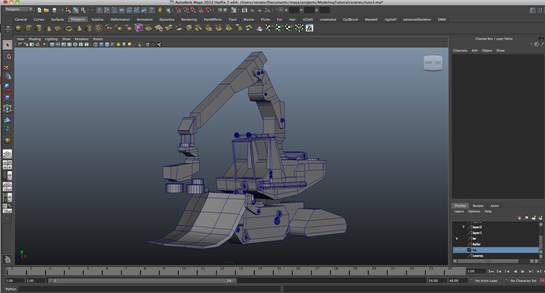

這個章節的模型效果

結束語

感謝您對本章節的閱讀，我們將在下一節講解中再見，謝謝大家的支持！
