使用3DMAX制作汽車模型教程

使用的軟件：3ds Max、V-Ray。

介紹

該項目，阿爾法羅密歐C8 Spyder的模型創建是作為一個個人的挑戰，以提高我的建模和最終渲染的技術。汽車的造型一直吸引我。

我選擇這款型號汽車為我的個人項目，因?yàn)椋瑥奈业谝淮卧谄��?chē)雜志上看到它，我的注意力就被它的形式吸引住。這決定把它制作成3D的效果！

我開始尋找這個模型所有的參考圖片，我可以在互聯網上尋找到非常好的參考圖像。

建模

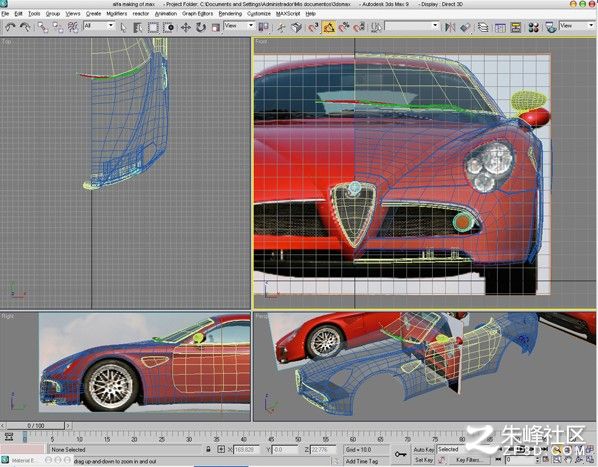

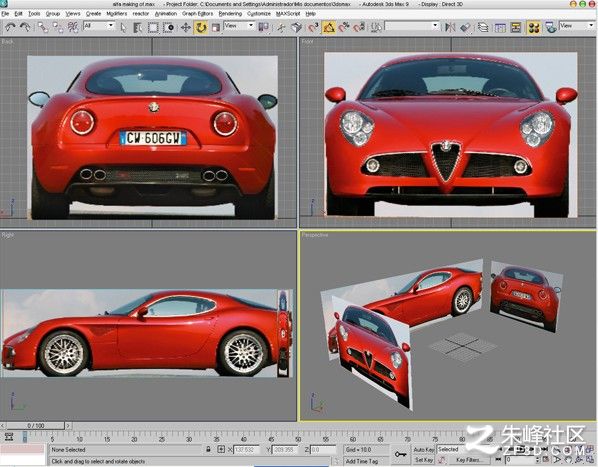

我開始把不同的設計參考圖導入到視窗的：前視圖，側視圖，后視圖。我沒有該設計參考圖的頂部的參考，所以我只好不使用任何的汽車頂部的參考（圖01）。

圖01

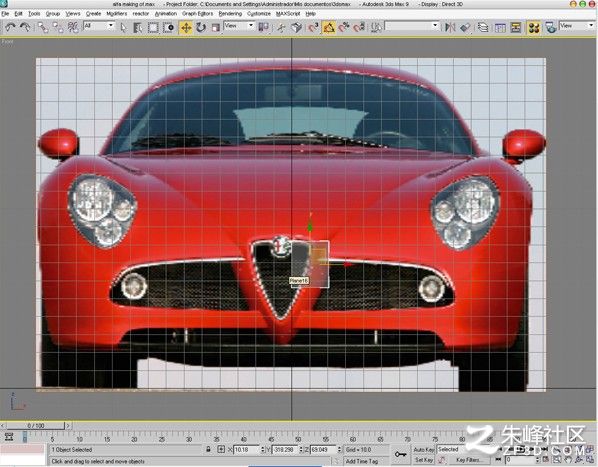

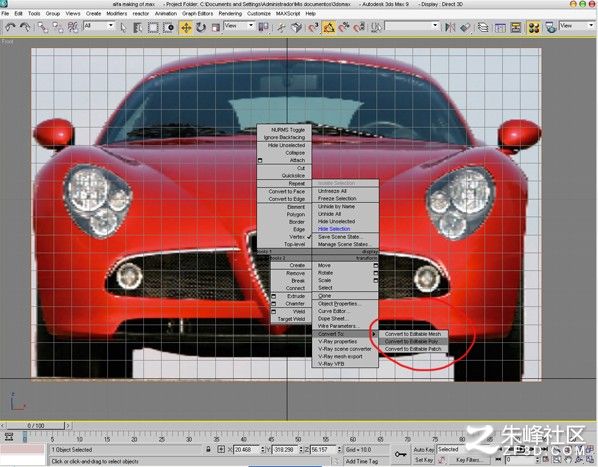

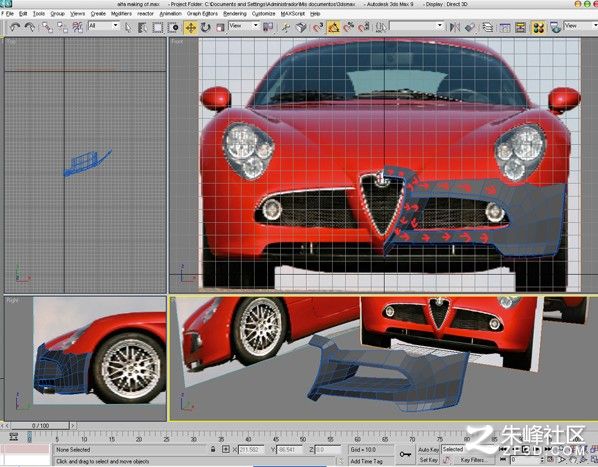

使用多邊形建模技術，從前面汽車保險杠（圖.02）開始創建汽車的所有部件。我開始從單個面的平面上創建，然后轉換為可編輯多邊形（如圖3）創建出模型。平面被放置在正視圖參考上，然后選擇平面的側邊緣，我開始沿著汽車邊緣進行擠出。對于上面的邊緣，我把這個向上擠壓出汽車的引擎蓋，這樣我塑造的模型如（圖04）的效果。

圖02

圖03

圖04

所有部件，如保險杠，門，窗等，進行完全相同的形狀模型創建，然后再添加模型的細節（圖05）。

圖05

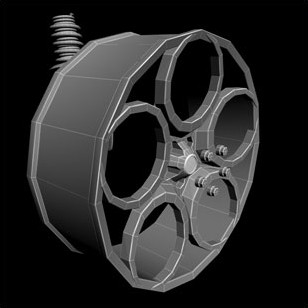

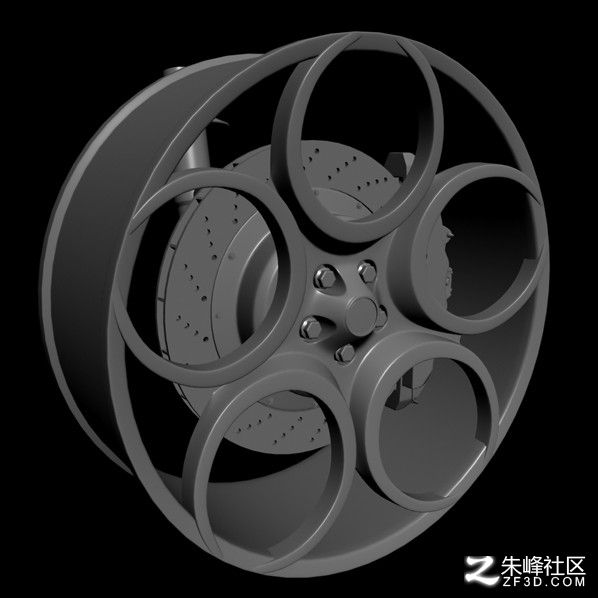

對于汽車輪胎的建模，我試圖通過以的小細節創建，諸如制動盤和螺栓給予更多關注，然后進一步創建出跑車（圖06，圖07及圖08）車輪的外觀效果。

圖06

圖07

圖08

對于燈光，我為了達到一個好看的外觀（圖.09及圖10）效果，也使用了相同的創建過程和細節層次效果。

圖09

圖10

我接著以相同的方式，直到創建模型的整個過程（圖11及圖12）。

圖11

圖12

紋理制作

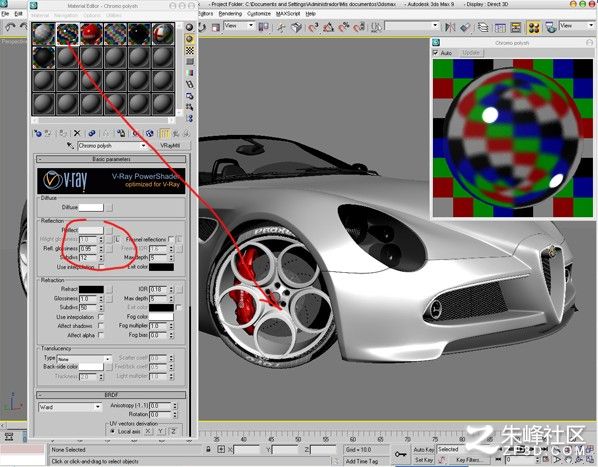

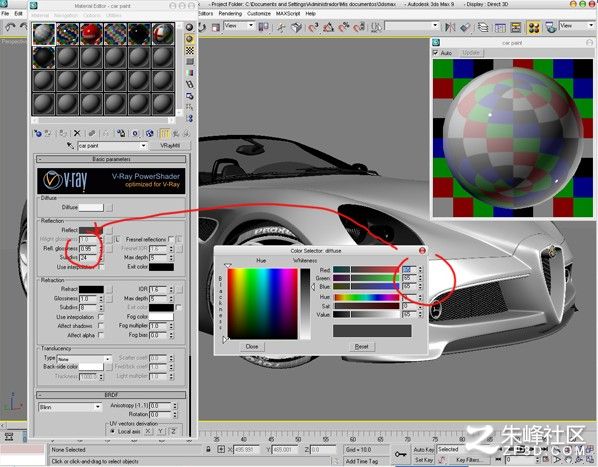

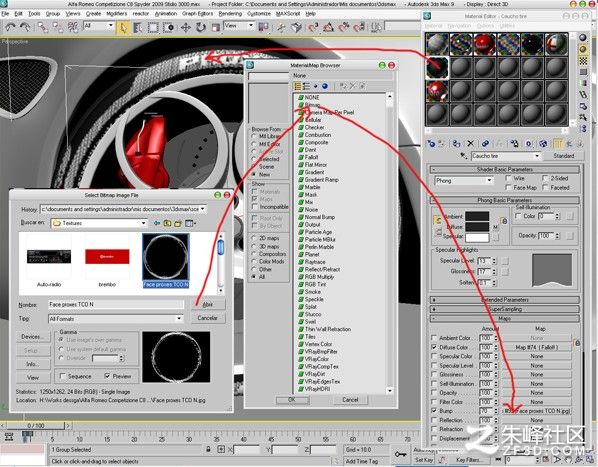

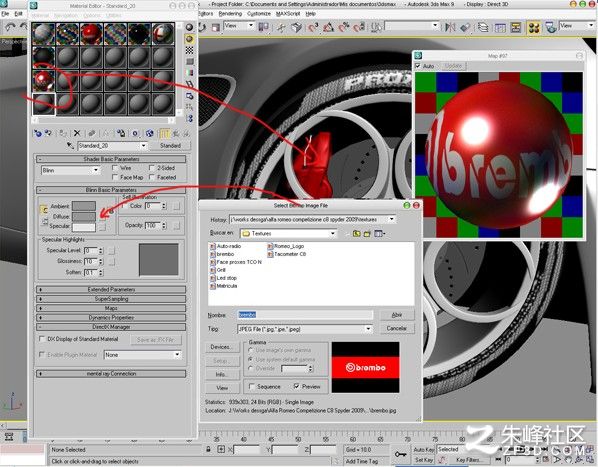

一旦我完成了整個模型效果，我已經實現了我的主要目標（這是汽車的詳細建模），我繼續應用V-Ray 中的材質- 所有這一切都非常簡單。我開始用汽車漆材質 - 我使用的材質的設置可以在圖13中看出。對于輪輞，設置如下圖14所示。制動卡鉗材質效果如圖15所示。對于胎側臂，我生成凹凸映射（圖16）。

圖13

圖14

圖15

圖16

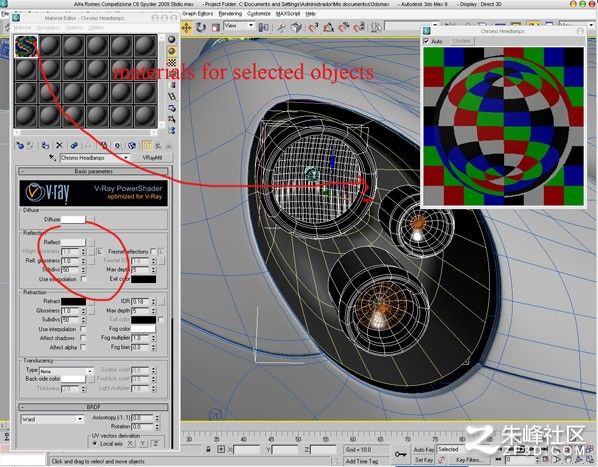

對于鍍鉻的前大燈材質必須是強反射性的材質，使用在REFL值。光澤方框?yàn)?.0，及細分值在50（圖17）。

圖17

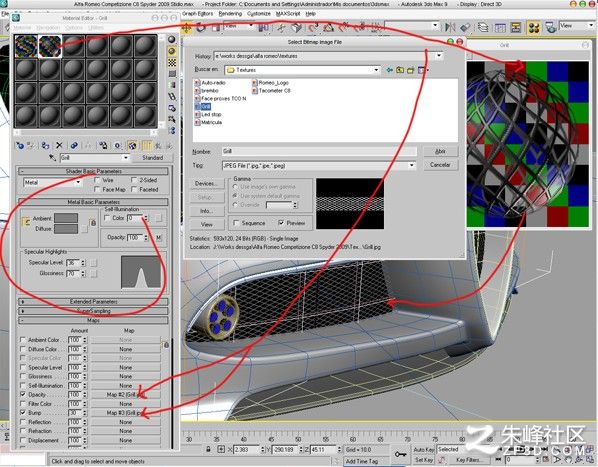

對于前端進氣口的網，我使用一個標準的MAX材質具有以下設置，再加上一個不透明的位圖來創建孔（圖18）洞的效果。

圖18

另一個相關的材質存在在場景的地板上，這是用標準MAX材質很容易作出，這些值為：漫反射白色光級別為0，光澤度為10，以及反射VrayMap。

所以你可以看到，這個紋理是很容易做到的。

渲染

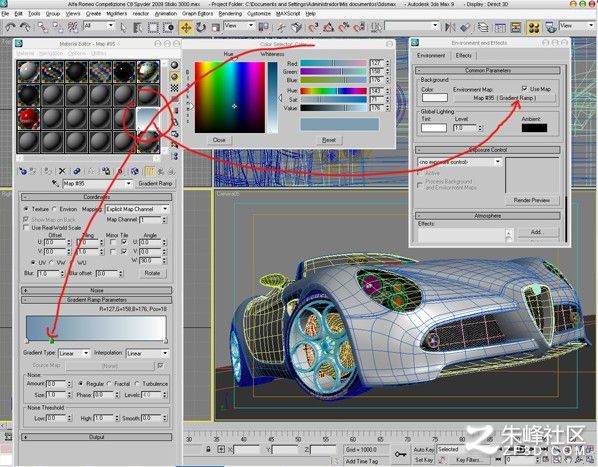

現在讓我來談?wù)勚谱鬟^(guò)程中的最后一個部分場景渲染！當時的想法是創造一種工作室環境，像一些品牌的車拍出自己的環境效果。在材質編輯器我應用該降解斜面及給它W90度角的坐標。在漸變坡度參數我設置顏色從藍色變?yōu)榘咨�，如圖（圖19）所示該圖像的效果。

圖19

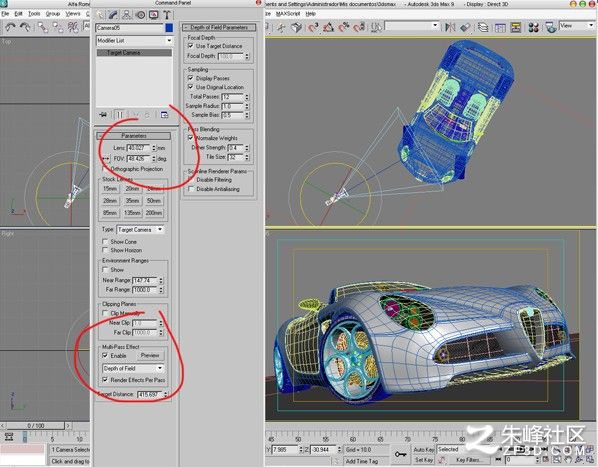

攝像機在較低的位置，與景深框的傾斜具有一個小角度的放置，以達到模糊的效果，我們可以在最終渲染中看到（圖20）。

圖20

我添加了一個V-Ray燈光，以幫助照明設置;我將燈光倍數設置為2.7，采樣細分值使用256的數值。

對于渲染過程中，我選擇V-Ray作為我的渲染引擎，因?yàn)樗�的速度非�？�，�?duì)于抗混淆濾波器我用過自適應細分和Ron的Catmull的組合，但是這取決于每個GI。

后期制作在Photoshop中完成的，通過給他一個色彩校正調整畫面的效果！

結束語

我的制作完成了，如果你有任何的問題，你可以給我留言，我很樂意回答你的問題。在此感謝您的閱讀！感謝朱峰社區，謝謝！

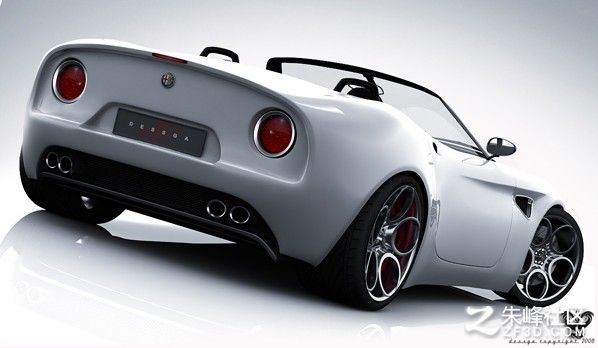

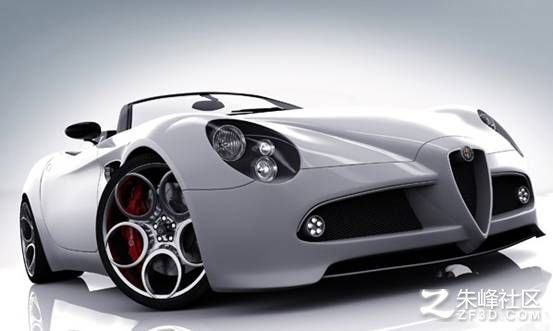

最終效果圖一

最終效果圖二
