使用的軟件:3ds Max,Photoshop,ZBrush。

游戲行業赫爾曼科爾多瓦講解自己如何使用3ds Max,ZBrush和Photoshop制作特色個人作品“廢棄加油站”模型效果

想法

當我開始制作這一塊時,我沒有明確的概念;我只知道我想要的東西具有卡通風格,這與我平時做的工作完全不同。起初,我的想法只是創建一個角色練習造型,但是當我完成時我特別喜歡這個角色模型,所以我決定制定一個場景效果的模型。

建模

我在3ds Max中創建出一個中等級別的模型。盡管該模型做為靜態圖像的一部分,但我決定不制作模型姿態效果,我想以后去改變它的姿態。

我總是先從頭部開始我的模型創建,因?yàn)樗亲罾щy創建的部分。

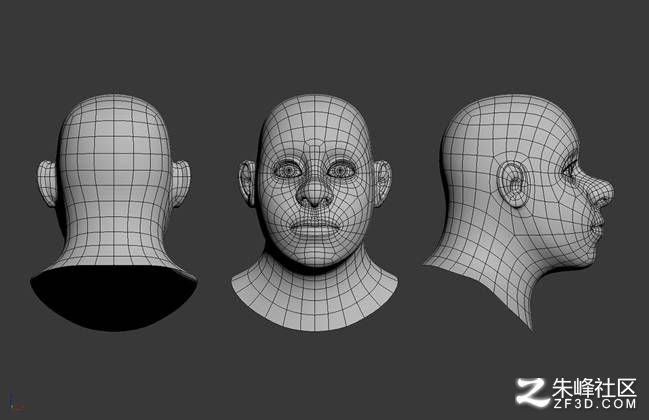

最后頭的拓?fù)浣Y(jié)構效果

對于身體我開始使用基本的圓柱體制作出軀干和四肢。然后,我調整了比例,并開始細化網格。

然后我開始做模特的食指和進行微小的調整,然后我創建出所有其他手指。接著,我仿照手的其余部分進行創建,并強調手部的拓?fù)洹?/p>

對于鞋這一塊,我搜索了鞋底參考圖像。一旦我找到一個適合我想要的東西,我開始建模。

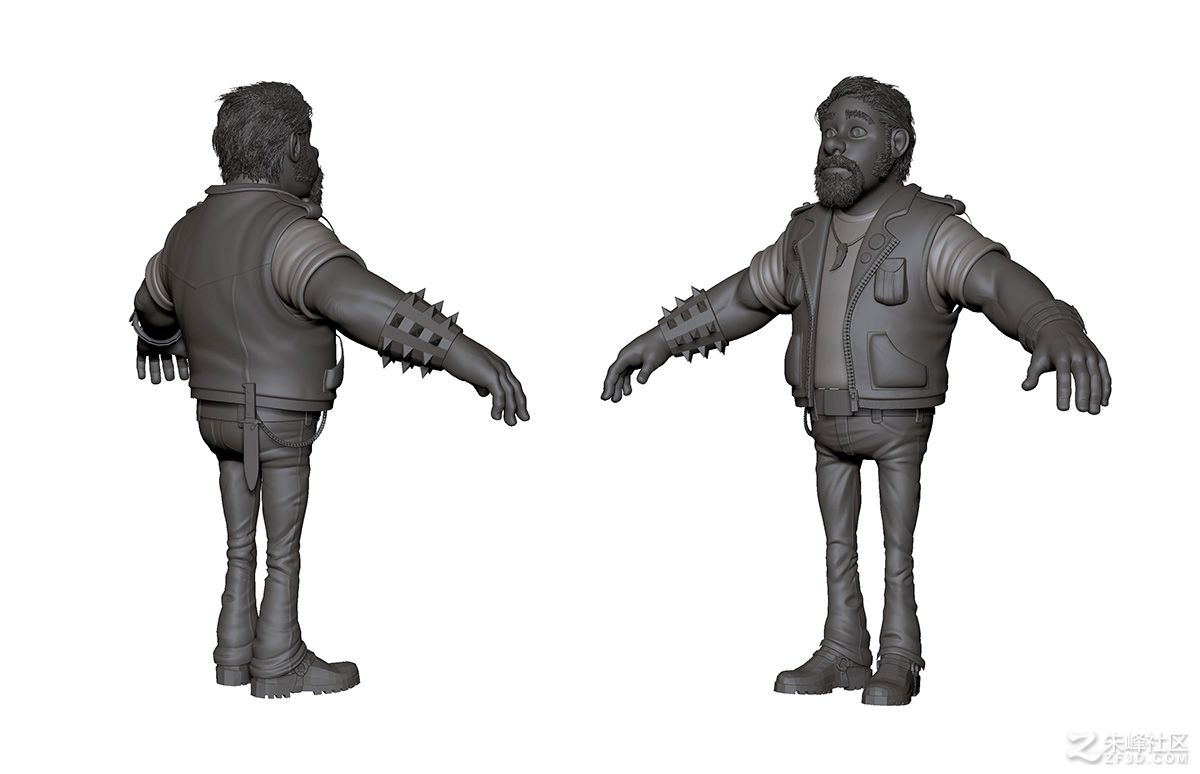

摩托車手造型完成效果

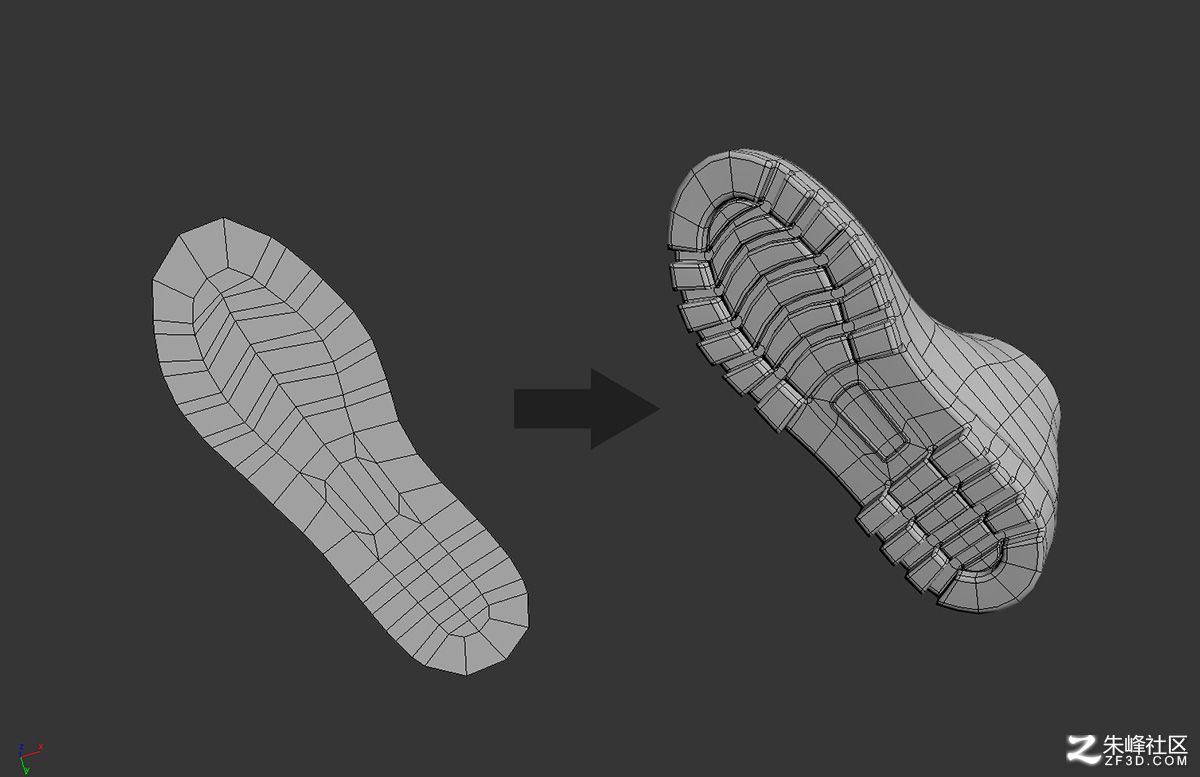

鞋底建模過程

當我很高興我的模型效果,是時候拆分UV。我開始做一個基本的展開UV使用了Roadkill軟件,這是一個優秀的免費程序,可幫助您快速解開模型的UV。接下來,我導出網格到3ds Max中添加最后的潤色和調整UV。

大部分時間,我維持均勻的紋理像素密度,盡管有時候需要增加一些UV額外細節的大小。如果你打算做一個靜態圖像,這是一個相當簡單的任務。可以只增加接近相機的UV尺寸和減少的那些遠離它的UV尺寸。

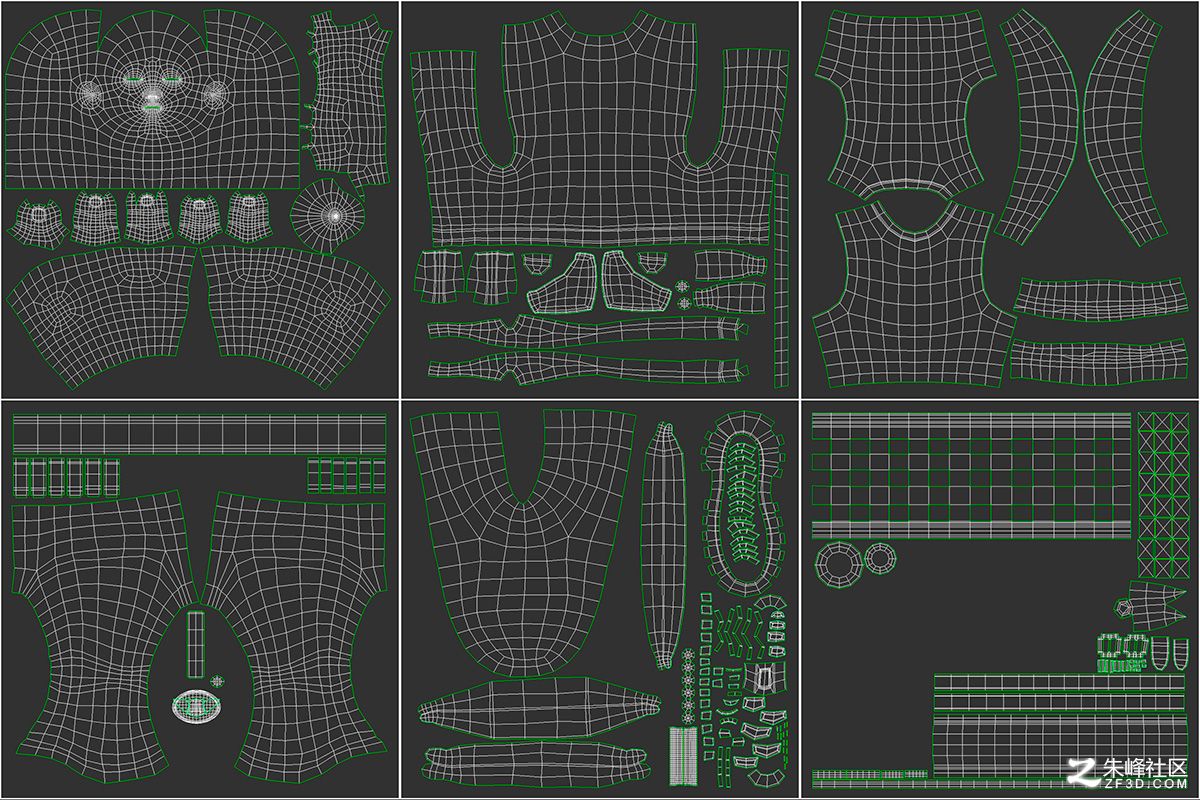

摩托車手UV完成效果

一旦模型完成后,我把它導入ZBrush中添加細節和烘焙貼圖,這將幫助我在后面的紋理階段的制作。

ZBrush中制作出布料的細節效果

摩托車創建

摩托車是不基于任何特定的模式,因?yàn)槲乙膊恢狸P(guān)于摩托車的模式效果。我只是收集了一些摩托車零部件的照片,尤其是發動機,修改和調整設計,以適應我的摩托車的車架。大部分作品是從基礎建模,沒有什么復雜的。

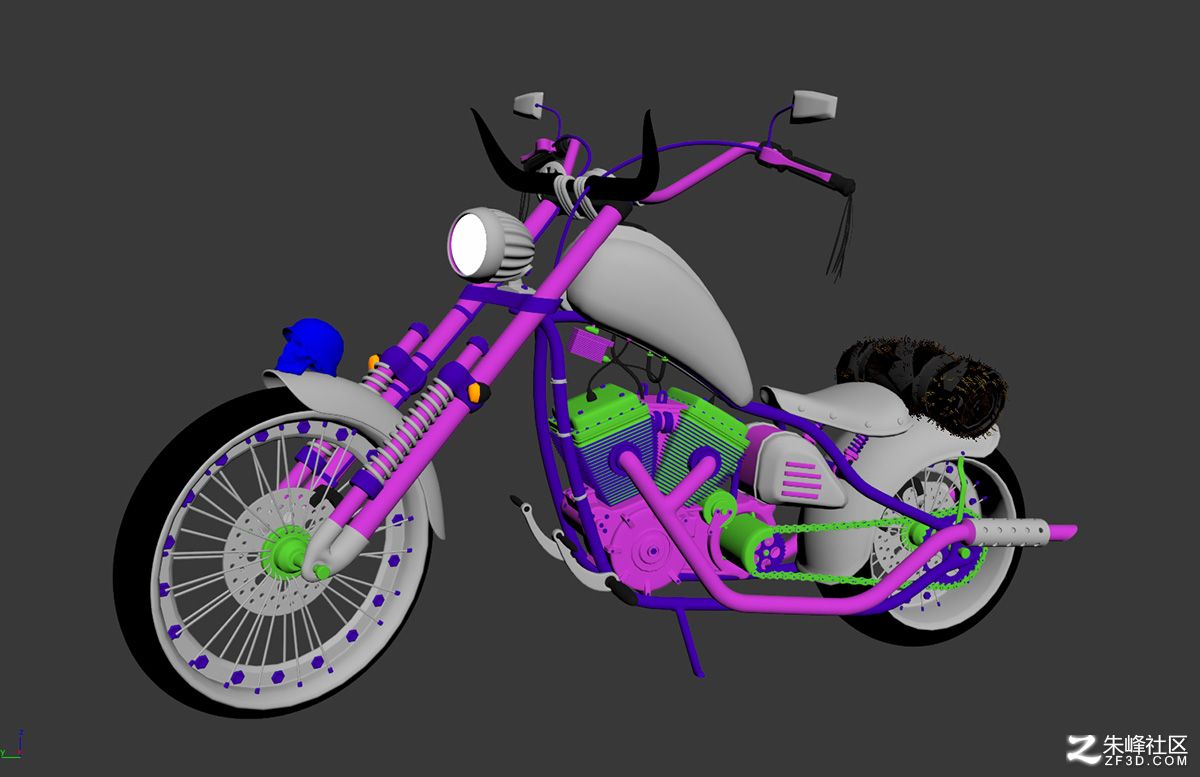

摩托車模型準備就緒

場景

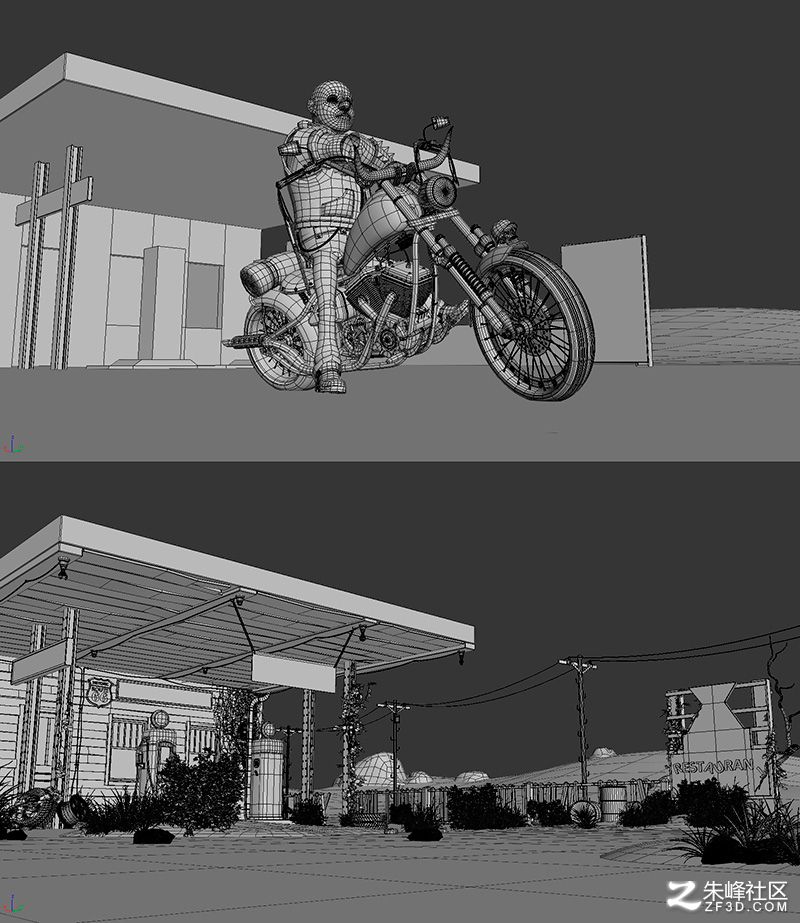

正如我計劃細節圖像中所有的場景對象,我需要知道哪些部分會從相機中可見。我仿照代理網格的主要對象,把他們安置在現場。在那之后,我設置了攝像機,并開始場景建模階段。

從一般到特殊

控制

我討厭操縱,所以我提出用雙足騎摩托車的人。我只需要調整它權重和所有的頂點。

使用一些基本的頂點變形臉部已經解決。由于這只是一個靜態的圖像,我可以保持它的簡單,沒有必要進行復雜的控制。

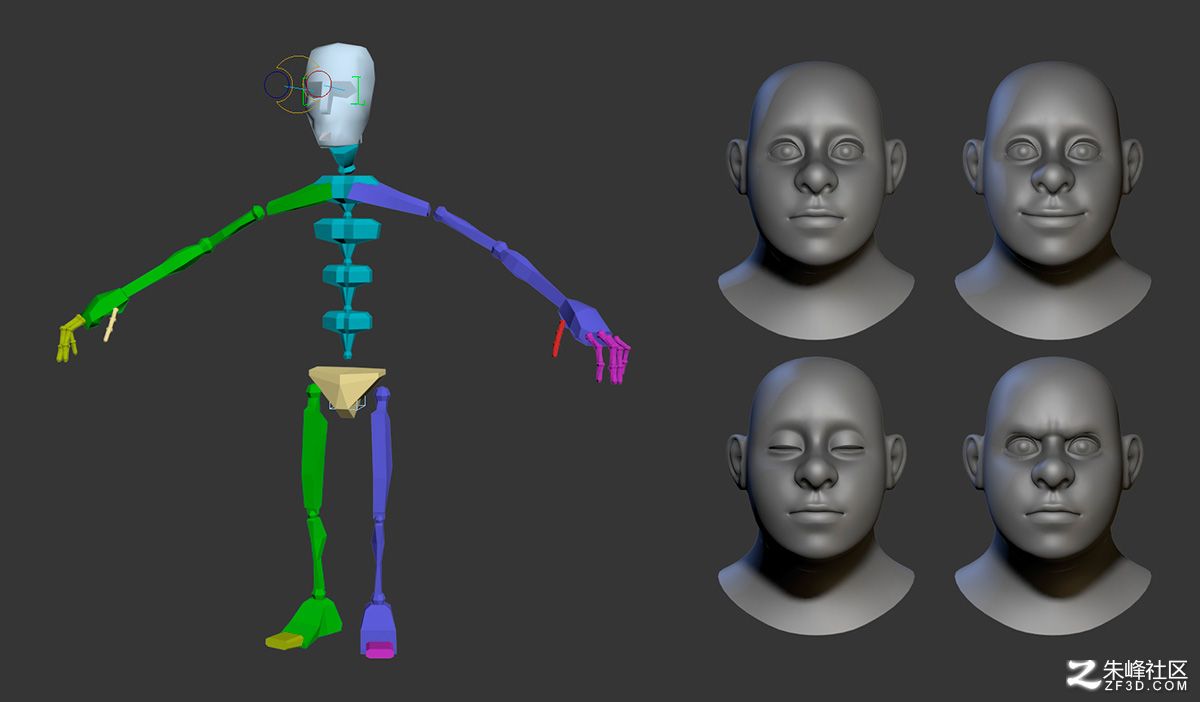

該操縱和頂點變形做為摩托車手角色

毛發

我用頭發和皮毛插件制作出頭發。從頭部獲得用于產生頭發的網格。我拆分了網格并取得UV繪制出質感,這將有助于我控制頭發的參數,如密度。然后,我創建樣條曲線為指導,以用于修改打造發型。最后,對于睫毛,我使用不透明紋理。

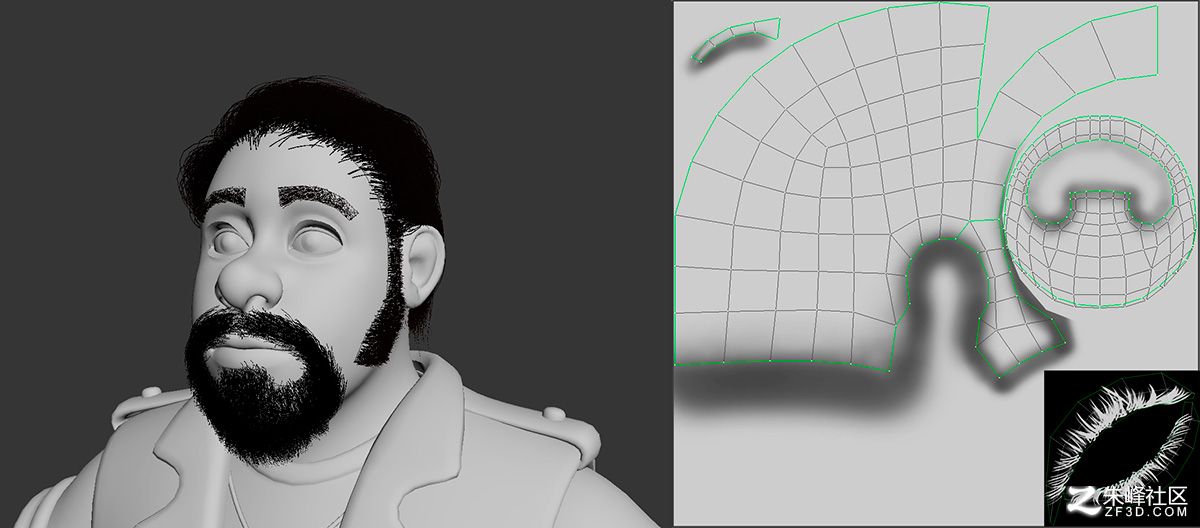

頭發與3ds Max中原始頭發和皮毛創建效果

紋理和陰影

我創建烘焙 occlusion 圖,用于我的角色的某些部分。AO映射是一個偉大的形式給你的紋理深度額外加強一點。它可以紋理化,也可以用作參考,或者它可以與本身的質感,得到更深入混合。有時我用漸變映射在Photoshop中使用 occlusion 。我傾向于色彩偏紅色調的皮膚 occlusion圖 ,我通常設置混合模式為正片疊底。

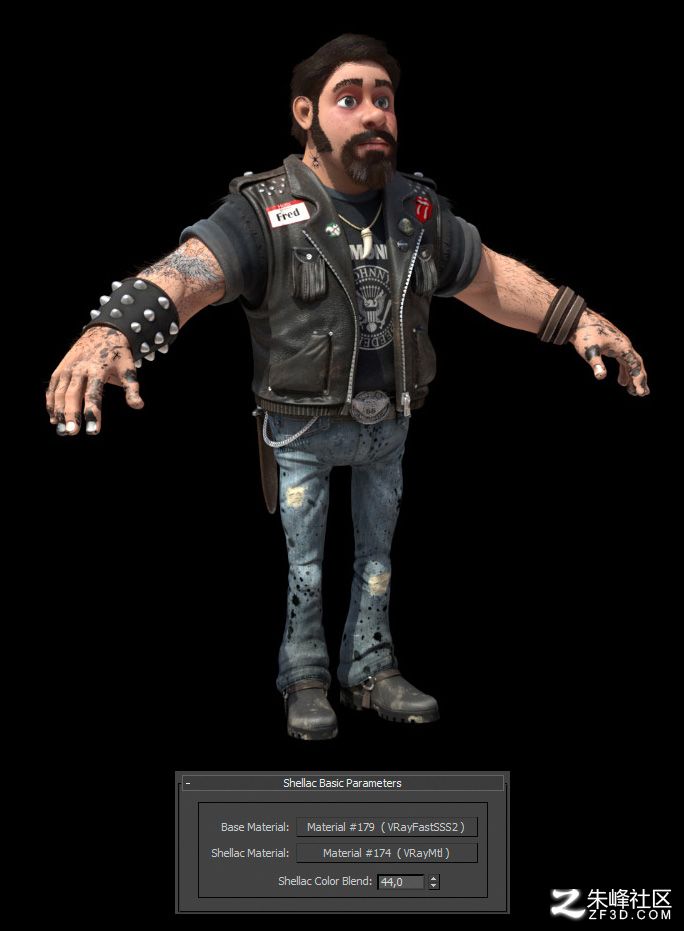

對于皮膚,我用 shellac材料,融合了VRayFastSSS2和VRayMtl材料來控制高光。這是特別重要的制作出肌膚的效果。

由于加油站被遺棄了很久,我通過混合風化貼圖創建紋理和

劃傷紋理。

對于石頭,草和植物,我用色彩校正圖擁有更多變化的紋理。摩托車紋理是50%平鋪紋理。

角色底紋紋理測試

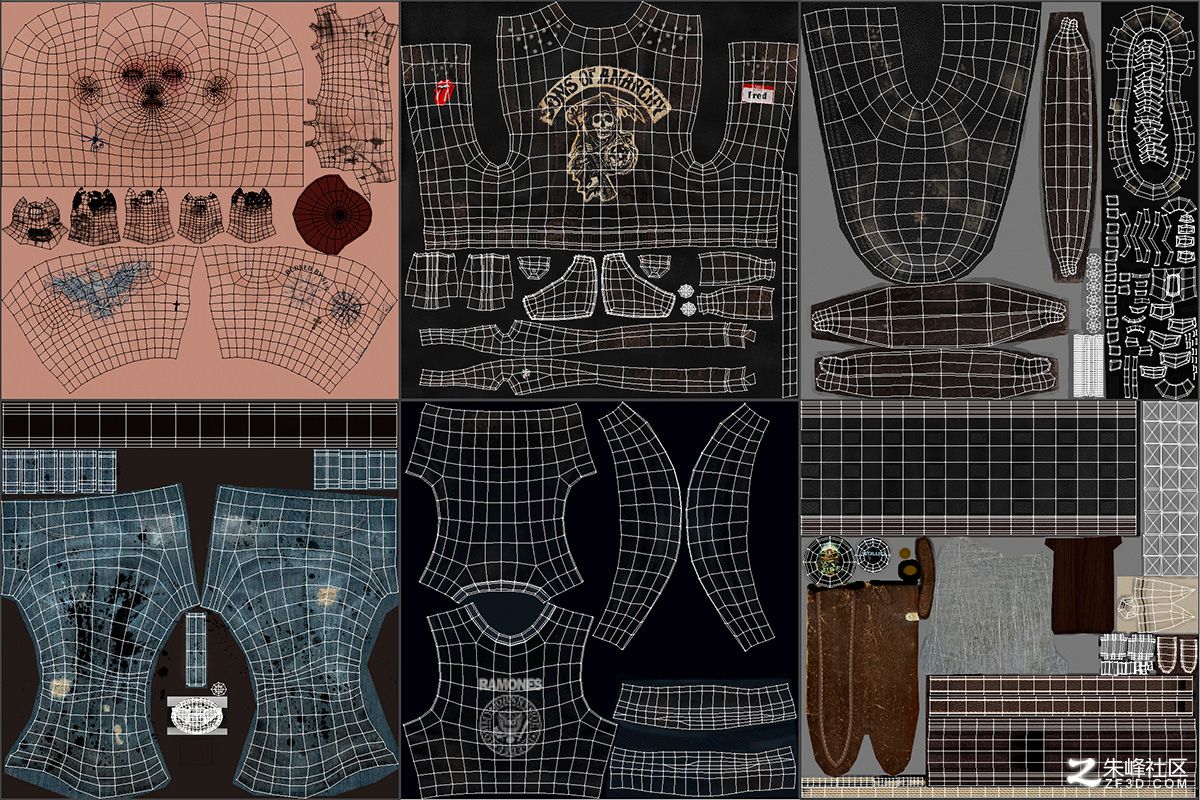

用于摩托車手角色創建的紋理

摩托車紋理效果

照明和后期制作

當一切都已經到位,我設置了燈光。沒有什么復雜的,只是一個HDRI和VRaySun。然后,我調整了著色器,直到我滿意的結果。

我分開現場分為兩部分,角色和背景。這樣做主要是為靈活性,因?yàn)樗梢宰屛疫M(jìn)行部分的修改。

我渲染不同的通道,如高光,反射,折射,occ和Z深度。

最后,我在Photoshop中合并這些通道,并增加了天空,繪制一些最后的潤色和修改了一些參數,如對比度,飽和度,曲線和色彩校正,以實現最終的結果。

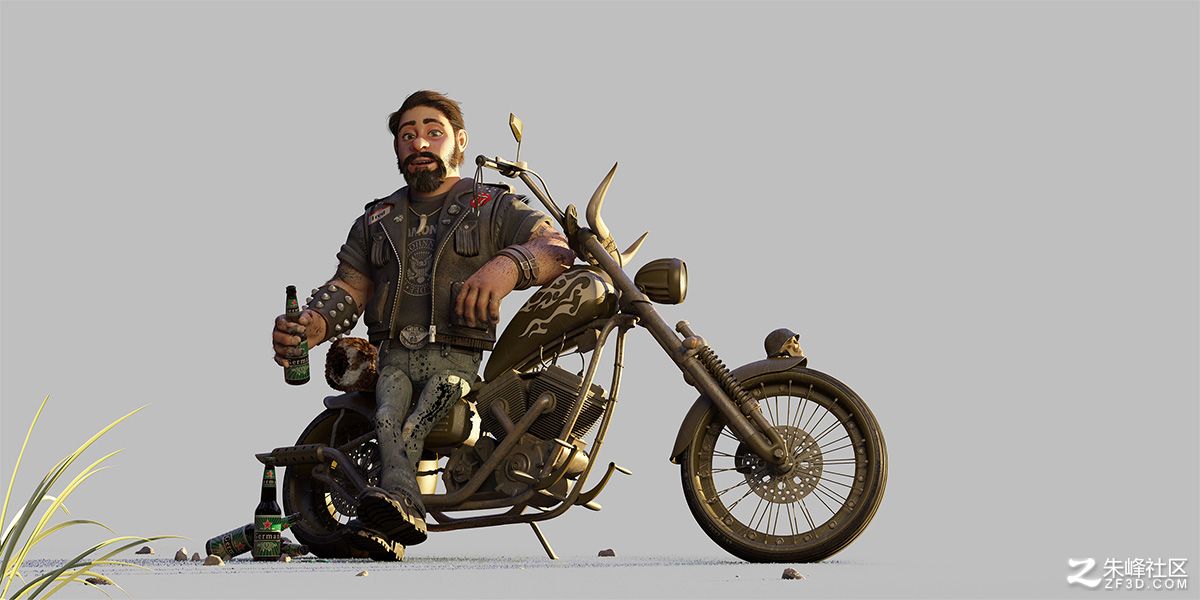

用灰色材料的照明測試

我拆分場景分為兩部分,角色和背景

最終圖像效果
