包含14節視頻教程
關注19.8萬次
古代游戲場景,而且是大型游戲場景,包括一整個院落的制作。很多樹木小橋還有好多古代建筑。這絕對是高級美工的必備的課程!
作者:兔小瓜
大家好,從今天開始,我會為大家演示頁游場景《萌寵房》的制作流程。首先,原畫的選取,“百里挑一”原則。由于我這次想表達的主題是“夏日里的陽”,說通俗點就是“溫暖可愛”,經過不斷篩選,最終這副色彩豐富艷麗,生機蓬勃的呆萌小場景脫穎而出`(*∩_∩*)′其次,原畫分析,“從下到上,從整體到局部,心中有形”原則。建模好比建房子,當然是先從地基打起,從下到上一層一層建,先做大形體,再刻畫細節,每做一個模型結構前,都要心中有數,這個形體該用什么方法來實現,思考決定行動,我鼓勵大家一定要多思,一旦付諸行動,事情遠遠沒有想象中復雜。最后,感謝這副原畫的作者,我將帶著喜歡和激動的心情開始這副作品的制作~ ~。ㄔ(huà)如下圖)
一、 模型篇
1.攝像機和燈光搭建:攝像機,打開3DMAX軟件,默認是四個視窗,鼠標左鍵激活透視圖,快捷鍵“Ctrl+C”,快速創建45度攝像機,選擇攝像機,勾選攝像機“正交映射”屬性,這樣我們建模的時候就可以在攝像機視圖和U視圖互相切換,方便建模和觀察;按“M”打開材質編輯器,貼上萌寵房的原畫,查看原畫的尺寸,在MAX建立一個1*1面片,設置尺寸和原畫尺寸一致,選擇面片,按“Alt+A”對齊攝像機目標點,勾選“XYZ軸心對齊模式”,將面片推離建模區域,只當作建模背景即可了;設置渲染尺寸,也與原畫尺寸一致;切換到攝像機視圖,顯示安全框,選擇面片,按縮放命令,將面片縮放至貼合安全框,這樣我們以后建模做出來的尺寸就會和原畫一致;鎖定面片,鎖定和凍結攝像機,建模的時候可以隨時選擇上面片,單獨顯示,方便建模,但是又不會移動面片,攝像機既不會被選擇也不會被移動;最后貼圖顯示設置,“Customize-Preferences-Viewports-Configure Driver”,勾選1024*512顯示,Texel
Lookup勾選“各向異性”方式,Mipmap Lookup勾選“線性”方式,保存MAX文件, 重新打開MAX,貼圖顯示清晰。燈光,燈光我使用的是三盞燈光,主光從右側打入,平行燈,強度1.0,偏黃;輔光01從左側打入,平行等,強度0.3,偏藍;輔光02是一盞天光,放在場景中心即可,強度0.4,偏紫,這只是初步燈光,最終燈光會在整個場景完成后,進行微調。
2.青石板、牌坊、房屋立柱和一層大形的搭建: 青石板制作,分析原畫,石板是一塊一塊的,拼接是不規則的,有高低錯落之分,除了大石塊,邊緣和縫隙之間會夾雜些小石塊,這就是建模中常說的“大石配小石”原則,這樣你的場景就會豐富很多,石板有一定縫隙,縫隙的處理是先建立一塊底面面片,然后在底面面片上堆積BOX石板,石板我先建立一塊,然后復制很多塊,通過加線調點的方式,調節出石塊的不同形態,部分石塊通過加線畫出裂縫走勢,然后選擇裂縫線進行擠壓,做出裂縫感覺,破損用加線方式做出破損范圍,選中破損范圍內的面,執行擠壓,最后所有石板要進行倒角,模型會更加厚重,大石塊做完后,用大石塊的模型縮小,堆積小石塊,調節點,隨意點,盡量讓小石塊都不一樣!樓梯制作,先用BOX起形,加線對照原畫調節出弧度,倒角,最后刻畫細節,破損和裂縫和之前石塊方法一樣,第三層樓梯有花紋,先選中上層面,收縮一點,再向下擠壓出凹槽,用畫線工具畫出花紋形態,勾選線渲染可視化,調整花紋厚度,轉化為可編輯多邊形,花紋同樣需要倒角。牌坊制作,牌坊底座,用畫線工具畫出邊角螺旋花紋形狀,然后轉化為可編輯多邊形,選中面進行擠壓,擠壓出底座一半的形態,執行鏡像修改器命令,再切換到點模式參照原畫細調;牌坊兩根柱子,用畫線工具勾選線物體渲染可視化或者用BOX擠壓均可實現;牌坊頂面,同樣用畫線工具畫出大形,勾選線物體渲染可視化,轉化為可編輯多邊形,加線調點調出想要的形狀;賣萌墻面,通過在面上切線的方式,切出“賣萌”兩字,選中面,執行向內擠壓,字一般是往里凹陷,記得斷開字和墻面部分,單獨給材質!為了盡量省面,牌坊看不到的背面的面我都可以刪除,將牌坊邊緣結構處都進行倒角即可;房屋立柱,用一個1*1*1的BOX起形,需要不斷加線來刻畫大形,每加一條線都要起到一定作用,在模型不斷深化的同時還要保持場景盡量省面,大形做好后,觀察原畫可知,有一個凹陷的綠色槽,這個槽的做法就是選中面執行“inset”收縮命令,再進行向內擠壓出凹槽,同樣和制作牌坊“賣萌”兩字一樣,單獨分離凹槽,給材質。一層大形制作,用BOX和圓柱體搭建出大體形態,方便后續房屋模型結構的定位。(保存文件meng01.max),如下圖:

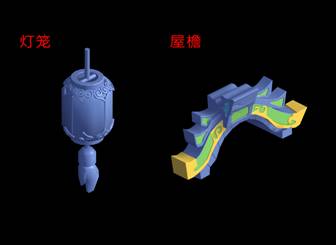

3.燈籠和屋檐建模: 燈籠制作, 燈籠支架圓柱體拼接,燈籠上下個兩個管狀體,調整好段數和厚度,轉化為可編輯多邊形倒角;燈籠中間是圓柱體演變而成,設置好8段數圓柱體,選中其中兩條邊進行擠壓,出來接縫效果;燈籠吊擺,用圓柱體調節出形態即可;燈籠難點在于花紋,花紋不僅上下有弧度,連左右都有弧度,而且是貼合燈籠面的,首先我先用樣條線工具畫出花紋形態,調節點,渲染可視化,控制好厚度轉化為可編輯多邊形,倒角即做出一個花紋形態,花紋的面要多,不然不好彎曲,彎曲我用了一個“Bend彎曲修改器”實現,復制7個花紋,無縫隙,整體打個組,然后用“Bend彎曲修改器”設置參數360度,繼續執行“Bend彎曲修改器”,控制上下的曲度,讓它盡量貼合燈籠表面,修改器如果還有瑕疵,貼合的不夠好,可以使用”FFD修改器“來繼續調節到滿意為止;屋檐制作,
在上節課的基礎上,我開始細化屋檐,最底下那個屋檐,分析原畫,應該是裹了一層金屬,所以我需要用模型來表現出來,通過在面上畫線的方法畫出花紋形態,然后選取鍍金以外的面,執行擠壓命令,向內擠壓,擠壓完畢分離擠壓的面,分別給材質,因?yàn)閮?nèi)部是木頭材質,最后整體給倒角效果,更厚重;二三層花紋沒有金屬外殼,更簡單,直接畫線畫出形態,向內擠壓,分離面,單獨給材質,同樣記得倒角;中間那塊不規則的牌扁,先加線做出外表面輪廓,然后畫線畫出側面花紋,選中花紋面,執行擠壓,整體倒角,最后通過畫線擠壓的方法做一點不規則破損裂紋;(效果圖如下)
4.底座、小桌子和副屋:底座制作,用BOX堆積出形態,加線擠壓出接縫,最后倒角;小桌子制作,也是BOX堆積而成,難點在于桌面紋理的刻畫,桌面紋理可以通過隨機畫線的方法,畫出木紋走勢,選中木紋線,執行擠壓,然后調節點,是紋理有粗細深淺的變化;豎柱子用BOX創建,上粗下窄,增加分段刻畫出一定的弧度,橫柱子用圓柱體創建,做出兩頭尖角效果,柱子中間可以增減分段調節點做出一點不規則,不要筆直的;布料制作,用段數1*1面片起形,慢慢的增加分段,參照原畫,調節點線面做出布的形態;陽臺制作,陽臺底座用圓柱體和圓環搭建;三個大柱子用段數1*1*1的BOX擠壓出大形,倒角;柱子裝飾物其實是圓柱體演變而成,圓柱體中間增減段數縮放做出弧度,選中圓柱體縱向分段線執行擠壓命令,做出花紋凹槽;其它柱子就很簡單了,參考原畫用BOX和圓柱體做出形態即可;木板用之前做好的青石板擺上來就可以了,方法和青石板的制作相同,后期用材質區分即可;熊貓頭制作,用段數1*1的面片搭好位置,然后轉化為可編輯多邊形,參考原畫在面上畫好熊貓頭輪廓線,畫好后刪除多余面,選中熊貓頭的硬邊按住Shift拖拽出一個厚度;熊貓爪,用段數1*1*1的BOX,執行一次Turntosoomth渦輪平滑,調節點做出手掌形態,選中部分面,擠壓出爪子;爪子臂用圓柱體,不斷加線擠壓調點,即可做出效果;副屋墻體和柱子搭建,基本都是用BOX搭建出大形,通過加線,擠壓,調點,倒角做出效果,很重要的一點是每塊結構的銜接一定要到位;布簾制作,布簾是用“Loft放樣”命令制作的,用FFD修改器調節出斜布簾的形態;副屋屋檐制作,方法和第三課屋檐制作方法一致,不再贅述。(保存文件meng02.max),如下圖:
5.瓦片、屋檐和寵物牌坊: 瓦片制作,用段數1*1*1的BOX做出一片瓦片的厚度,然后給瓦片縱向增加4段,做出瓦片的小弧度,調整下長寬,倒角,這樣一塊瓦片就做好了;拼接瓦片,用關聯復制的方法拼接出瓦片,然后進入瓦片點級別,將瓦片一邊的點向上拉,做出屋瓦的感覺;對位,參考原畫用“FFD工具”調節對位;屋檐制作,(參考之前屋檐的制作方法);寵物牌坊制作,牌坊兩個柱子用BOX加線調點即可,中間的墻面,用一塊1*1的面片鑲嵌在兩個柱子之間,接下來用切線工具在墻面上切出“寵”字,選中“寵”字,執行擠壓,倒角;腳掌是用球體和圓環體拼接而成,拼好打組,用FFD工具細調;牌坊檐用段數1*1*1的BOX起形,縱向增加段數,先調節出大形,刪除背面和地面,因?yàn)檫@些面看不到,可以省面,之前很多地方也是根據實際情況合理刪面的,這點需要注意,大形制作完畢,現在刻畫花紋,用切線工具在面上切出花紋形態,選中花紋邊緣線執行擠壓,調節擠壓深度和擠壓寬度,再微調點,最后將硬邊進行倒角;現在來看下效果,房屋部分就制作完畢了,下節課我將制作“狐貍和大樹” ,敬請持續關注~ ~。ū4嫖募eng03.max),如下圖:
6.狐貍和大樹制作: 狐貍制作,用1*1*1*段數的BOX進行一次渦輪平滑,轉化為可編輯多邊形,通過調點加線擠壓再調點,調出狐貍的形體;大樹制作,樹枝用縱向段數為8段的圓柱體起形,加線調點調出樹的姿態,樹葉先用面片加線調點,做出一片葉子的形狀,再通過復制,做出一片花瓣,花瓣中央花蕊用圓柱制作,難點在于每片花瓣的拼湊,還有每片花瓣的形體變化,這需要通過FFD工具結合調節點工具調節。場景模型完成,我渲染了一張AO圖看看下過吧。下節開始就是材質后期篇,希望大家持續關注~ ~!(保存文件meng04.max),如下圖: |
溫馨提示: 本套教程持續更新中,希望大家多多支持和點贊,我沒有特別好的技術,只有一顆樂于分享的心!
(原創教程,翻版必究---兔小瓜)
