在目前國內的動畫中,很少見到動畫植物,動畫植物能夠使畫面看著更加生動,增加真實感,生長和風動的效果都能給人帶來很強的視覺沖擊力,比呆板的相機動畫更能吸引人。
目前能夠用于制作風動效果的植物插件有treestorm speedtree和Growfx,能夠制作生長動畫的是xfrog和Growfx(由于個人見識原因,可能有其他插件也能制作,沒有提到請大家原諒)。其中xfrog和speedtree植物精度不高,并且?guī)в戌U空貼圖,VRay渲染器渲染鏤空貼圖特別慢。這兩個插件首先出局,剩下treestorm和growfx,兩個插件各有特點。
treestorm擁有自己的植物庫,方便調用,直接加載風動參數就可以制作風動動畫,但是普遍有人反映說treestorm的樹庫的樹型不好看,并且調節都是只能調節到跟這個樹形接近的形態,樹形態調節的自由度不高。并且不能制作生長(The.Third.和The.Seventh中的植物就是用treestorm制作的,但是主干部分,Alex Roman是用多邊形單獨制作了的,結合帶風動的動畫的分支和樹葉才有那樣的效果)。
Growfx加風力和生長都很簡單,前提是要有Growfx調節出來的未塌陷的文件,但是官方的庫植物數量很少,而且形態也不是很好。好在這個插件自由度很高,完全可以自己創建植物,一旦創建出一顆植物,做好生長和風的設置,再隨機調節幾個參數,就可以得到另一個形態。當然,植物形態好看與否,跟自己對樹的認識有關。
注意:這兩個插件的植物都不能利用現有的植物模型制作風動和生長動畫。必須為插件的源文件格式才能進行風或者生長的控制。
今天就講解一個簡單的例子,用Growfx制作一顆帶動畫的樹。

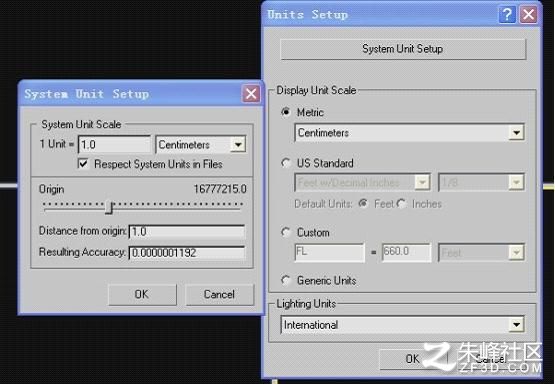

1.首先設置系統的單位為cm和cm,這樣設置的原因是,系統單位設置為cm能保證把你的模型導入一個以mm為系統單位的場景中尺寸為正確的尺寸。3ds Max自動換算單位后,單位剛剛好,然后顯示單位設置為cm是方便調節,因?yàn)镚rowfx默認的長度為100,如果顯示單位為mm或者m,那么就表示當前植物長度為0.01m和100m,這樣的單位顯然不合適。你得花費大量的時間去調節參數以讓它符合當前場景的單位,所以設置為cm為100cm是最合適的。
2.在命令面板的geometry下選擇exlevel然后點擊growfx按鈕,在視圖中創建一個圖標:
3.在paths面板下點擊最左邊的新建路徑按鈕,會自動創建一條路徑,這個路徑就可以作為一根樹干或者葉子,這個看實際情況。然后點擊path parameters下的distributors path按鈕,會彈出一個新的對話框,然后在新彈出的對話框中再點擊一下,選擇第一種方式分布,這種方式會讓路徑直接從圖標處直接生長出來。

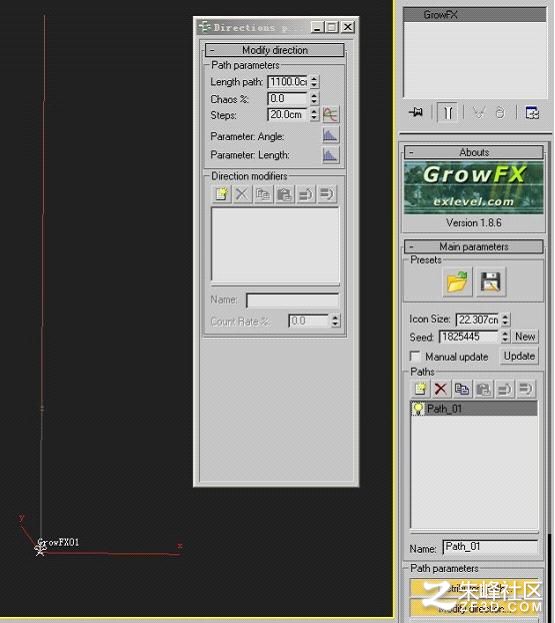

4.我們?cè)冱c(diǎn)擊path parameters下的modify direction按鈕,在彈出的面板中設置路徑的長度和分段數為1100cm和20cm.長度和分段默認為100和1,分段過低的話,會造成面數過多而停止響應。目前視圖中還是只能看到一根筆直的線條。
5.接下來點擊path parameters下的mesh parameters按鈕。打開網格參數面板。點擊創建第一種圓柱形式的網格。
6.這個時候可以點擊viewport display下面的meshes按鈕來切換顯示形態為顯示網格,這個時候就可以在試圖中看到網格物體了,但是圓柱的半徑太小了。整個枝干看起來很細小。我們?cè)俅蜷_mesh parameters窗口,使用radius后面的圖形控窗口控制圓柱的半徑。樹干一般都是上面小下面大。這個圖形控制器的最左邊表示的是路徑的開始點,右邊表示路徑的結束點。所以我們這里設置左邊就是樹干的根部位置半徑為10,右邊也就是頂端的半徑為1。最后調節optimize的值來減少橫向上的分段數。
7.這是我們發現樹干還是很直,我們需要返回path parameters下的modify direction面板,在下面的direction modifiers里面添加如下2個控制器并且設置如下參數來控制主干的形態,讓它產生一些彎曲。
8.現在我們已經創建完了主干,接下來在paths下面再創建一個路徑,我們用它來創建第一層分支。單擊distributors path按鈕,再彈出的窗口中選擇第三種分布方式path distributor,在已經有的路徑上面分布(已經有的路徑就是主干)。
9.然后再分別設置distributors path、modify direction和mesh parameters窗口的參數如下圖所示。
調試完畢后,你就可以得到如上圖右邊所顯示的形態。
10.這個時候我們創建完了第一層分支,接著創建第二層分支,我們不必重新進行上一步的操作,我們可以利用已經創建好的第一層分支的路徑復制一份,再修改一些參數比如長度、密度等。來得到第二層分支。首先在paths卷展覽下面單擊復制和粘貼按鈕,就會發現已經復制成功了。
11.接下來我們來修改參數,圖中我用紅框標明的地方就是修改的參數,其他的沒有進行任何改動。
12.然后繼續創建第三層分支,方法如同創建第二層分支一樣,主要更改了密度和長度。
13.接下來我們制作樹葉,在paths里面新建一個路徑,distributors path里面添加下圖一的分布方式,mesh parameters中添加樹葉的mesh,以下圖二的方式。然后詳細參數設置如下圖三。
14.樹我們已經創建好了,接下來是加風力,選中需要增加風力的枝干,單擊modify direction按鈕,在彈出的窗口中添加wind animation。然后點擊create按鈕在窗口中拖動創建個風扇。在圖中我們可以看到樹木的第一層分支已經發生變化了,風很強啊。我們就來更改下面的參數。
15.在進行參數調節的時候。我們可以關閉一些面很多的路徑層級,或者把網格顯示成線,這樣播放時間滑塊的時候不會很卡。調節參數也很流暢。Stiffness的值控制波形的大小,下面的flexibility控制風的力度,scale frequency控制抖動的頻率。我是這樣設置的。設置完后大家可以拖動時間滑塊來看看效果。
16.播放就可以看到每根枝干動的狀態都不一樣。這就是比較理想的效果,然后繼續添加另外的枝干的風力。參數我就不詳細列出了,大家自己去調試下。風力就是這么簡單,制作完成后,可以輸出VRay代理或者點緩存文件來應用到場景中成片渲染,直接用源文件渲染的話。源文件數量多了每幀會浪費掉大量時間來更新Growfx模型。
17.制作生長動畫的話,依然要使用到modify direction里面的參數。比如我們來做個主干變短。第一層分支跟著變短的效果。打開modify direction窗口,在里面可以看到parameter length,點擊后面的按鈕會打開一個影響面板,我們?cè)谟绊懨姘,在面板中我們可以看到有主干?duì)各個子層級的控制。這里我們選擇控制路徑2的長度,然后再點開factor后面的圖形控制窗口,參數默認不動。只要這里鏈接上的話。就表明路徑1的長度產生變化的同時路徑2的長度也會跟著改變。如果你高興的話你還可以添加對路徑2半徑的控制或者路徑1半徑的控制。就相當于主干變短,那么主干的半徑和一層分支的長度半徑都會跟著變化。
18.接下來繼續在一層分支的modify direction下添加對它下面的枝干的控制,依此類推。添加完成之后,生長的效果也就完成了。
補充說明1:這個插件能夠很輕松地解決生長和風動的難題,不過它也有個難題,就是植物庫少,你需要的生長和風動必須是原始的未塌陷格式。
補充說明2:GrowFX是由ExLevel公司基于Autodesk 3ds Max平臺創建的一個植物插件,它可以創建參數化的樹木花草以及自然界的其他植物模型。你可以使用多樣化的參數來創建屬于你自己的植物,比如年齡、生長方向、風效以及動畫效果等等。
