3ds Max+RayFire制作爆炸效果

爆炸破碎特效是影視動畫中常見的鏡頭同時也是制作中的難點之一，而3ds Max破碎插件RayFire和煙火插件FumeFX正是解決這一難題的有力工具，本人將工作中的經驗教訓總結整理出來，希望能夠?qū)φ�在�?dòng)畫道路上堅持前行的朋友有所幫助。



一、建模階段的注意事項



1、需要進行破碎的模型必須嚴格按照物體的真實結構進行制作；比如房屋的墻壁要有一定的厚度；汽車除了要有鋼板的厚度以外，輪轂、座椅、底盤乃至后備箱（兩廂車除外）都要分開制作，否則就會看到房子或者汽車“像石雕一樣炸開！”



2、每一個物體以“名稱+編號”的格式進行命名，而不要用3ds Max的默認名稱，尤其是在面對“每棟樓有30層，每層有30個窗戶”的時候；



3、認真研究分鏡表，確定模型的主次結構；比如表現“一顆炮彈擊中倉庫的屋頂”，就要將建筑的各個立柱（如果有的話）和窗戶等分開制作，在RayFire中將距離爆炸點近的物體細分值調高，離爆炸點遠的物體細分值調低，以提高畫面的真實感。



4、盡量將模型面數控制到最低；如果您的電腦配置跟我的差不多：INTEL酷睿7200/2G內存/500G硬盤，那就老老實實省著過吧！



場景模型：





二、燈光和材質



燈光選用VRay光源（室內是面光源，室外是球形光源），渲染器自然也是VRay，VRay的燈光效果不錯，調節也很方便，只需要調節尺寸大小、倍增器數值和顏色即可。



屋頂貼圖：





夜景效果：





三、用“吃火鍋”來理解RayFire



RayFire界面





1、界面構成



Objects(物體面板)



Physics(物理面板)



Fragmentation(碎片面板)



Layers(圖層面板)



2、常用功能



Dynamic/Impact Objects(動態/碰撞物體)



Static&Kinematic Objects（靜態/運動物體）



Sleeping Objects（睡眠物體）



Fragmentation Options（碎片選項）





Physical Options（物理選項）





僅從字面上就不難理解：Dynamic/Impact Objects是主動發生運動的物體，Static&Kinematic Objects是不會發生運動的物體，Sleeping Objects是處于睡眠狀態、在受到外力撞擊才會發生運動的物體。



Fragmentation Options是物體的破碎級別，數值越大產生的碎片越多，Physical Options是物理模擬。雖然沒有很大技術層面的難度，對于初學者而言，包括本人在內，在剛剛接觸RayFire的時候也為這么幾個框框迷茫了很長時間，如果用“吃火鍋”來理解就會容易很多：



Dynamic/Impact Objects是主菜，所有的原材料都要送到Fragmentation Options這口大鍋里去加熱（細分碎片）；



Static&Kinematic Objects是餐桌，它是不動的；



Sleeping Objects是涼菜，可以有選擇性的加熱一下（細分碎片）然后再碼放到?jīng)霾瞬吮P里，比如醬鴨片，需要燒熟之后再做成涼菜，如果火候不到還可以送回Fragmentation Options再次加熱(多次細分)，重點在于：Dynamic/Impact Objects是主菜，Sleeping Objects要根據主菜隨時調整（動態物體碰撞睡眠物體），決不會為了涼菜去調整主菜（睡眠物體不會主動碰撞動態物體）。
四、操作流程



1、啟動RayFire；



2、在場景中選擇需要產生破碎的物體，在Objects面板/Dynamic/Impact Objects下點擊Add按鈕（添加原材料）；





3、在場景中選擇不需要產生破碎的物體，在Static&Kinematic Objects下點擊Add按鈕（添加餐桌）；





4、在Fragmentation Options面板/Iterations設置一個較低的細分值，例如：5，然后點擊Fragment Impact Objects按鈕（開始加熱）；





5、回到Objects面板，我們會發現碎片已經生成，同時在場景中也會看到模型已經生成裂縫；接下來，在碎片列表中選擇需要做為Sleeping Objects的物體，在Sleeping Objects層級下點擊Add按鈕（碼放涼菜）；





提示：可以點擊Menu按鈕，在彈出的快捷菜單中選擇select highlighted(先擇并高亮顯示)，這樣可以快速的選擇并進行檢查。



6、這時，Dynamic/Impact Objects列表中只剩下動態物體了（主菜），進入Fragmentation面板，在Iterations中設置一個較高的值，例如：30，再次點擊Fragment Impact Objects按鈕，進行二次細分；也可根據需要將靠近“主菜”的睡眠物體加如Dynamic/Impact Objects列表。總之一句話：一切為了做好菜!

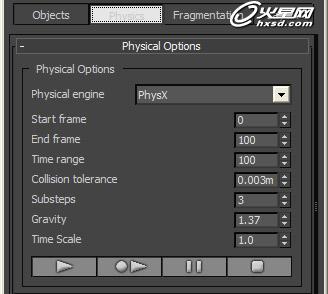

7、最后，進入Physics面板，設置Fragmentation Options/Gravity(重力)合適的值，比如4；點擊下方第一個按鈕——啟爆……







五、附錄



Material(材質類型)



Heavy metal(重金屬)



Light metal(輕金屬)



Dense rock(致密巖石)



Porous rock(松質巖石)



Concrete(混凝土)



Brick(磚塊)



Glass(玻璃)



Rubber(橡膠)



Ice(冰塊)



Wood(木材)
