“海龜”渲染真實甲殼蟲汽車

導言：

今天我來為大家介紹如何使用“海龜”來渲染一部甲殼蟲汽車。在開始之前，我們先來了解下“海龜”的相關資料。Turtle  for Maya是Illuminate Labs公司出品的一款集成于Maya的圖象渲染工具。它一直以速度快，高質量，易操作的優越性能受到廣大CG工作者關注和信賴。

不過由于Illuminate Labs被Autodesk收購，“海龜”有可能會從此淡出歷史的舞臺，所以今天懷舊一下，也算對這個曾經優秀過的渲染軟件的一種緬懷吧。下面我們來開始今天的教程！

加載“海龜”

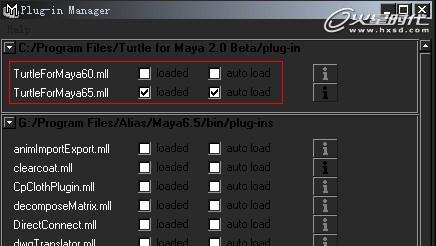

安裝完“海龜”渲染器，和其他的Maya插件相同，我們必須要在Maya plug-in（插件管理器）中加載它，這樣我們才能正常使用它。（圖01）

圖01

初識“海龜”

加載完成后，打開全局渲染面板，我們即可發現多了Turtle這個渲染使用項。我們切換到它，下圖便是“海龜”渲染器的渲染面板。這里我們只介紹此篇教程所涉及到的命令及工具�，F(xiàn)在我們需要詳細介紹下Memory and Performance和Sampling兩個項。因?yàn)槲覀儠?huì)經常的對其進行改動和設置。（圖02）

圖02

首先我們來了解下Memory and Performance（存儲和性能）。（圖03）

圖03

Render Using（渲染制式）：“海龜”渲染器實際包含有兩種渲染制式。一種是利用插件在MAYA自身進行渲染（Plugin Renderer）；一種是通過“海龜”渲染器自身的的程式對Maya場景進行渲染（External Renderer）。Plugin Renderer的渲染方式類似于Maya自身的渲染方式；而External Renderer的渲染方式則是用“海龜”自身的程式，并開啟一個新的窗口進行渲染，這種渲染方式可渲染并輸出光子和最終聚集的光線圖。

Raytracing Algorithm（光線追蹤算法）：“海龜”渲染器用兩種算法進行渲染。Small Scene渲染起來相對較快。但是模擬比較復雜的幾何形體效果相對較差。Large Scene可以較好的運算復雜的幾何形體，但是運算的時間相對較長。應當優先使Small Scene進行渲染，如果不能達到理想的目的，即可再使用Large Scene進行渲染。

Manual Memory Limit（人工存儲范圍）：當使用了Large Scene算法，使用者即使用該選項并可控制“海龜”渲染器進行Large Scene算法的內存的使用量。

Disable SSE（關閉SSE指令）：“海龜”渲染器使用專門的向量指令來加快渲染的速度，但是需要使用較高的內存，可依據情況進行。

Tile Scheme（掃描片方案）：“海龜”渲染器使用掃描片并配合選定路線來完成整幅圖片的渲染呈現過程。方案依據個人喜好而定。這里不詳細介紹，大家可自行嘗試。

Tile Size（掃描片尺寸）：掃描片的大小，依據個人喜好而定。這里不詳細介紹，大家可自行嘗試。

Immediate Feedback（即時反饋）：促使Maya更新渲染窗口，以快速的讓“海龜”完成渲染（默認為開啟）。

Use one thread per CPU（使用CPU的運算通道）：讓“海龜”自動偵測處理器渲染通道的數量。

Rendering Threds（運算通道）：手動指定運算通道的數量。

接下來我們來了解下Sampling（采樣值設置）。（圖04）

圖04

Sampling Algorithm（采樣算法）

Preview Mode（預覽模式）：適于查看基本效果，但只有最低的渲染品質。

Normal Sampling（一般采樣品質）：渲染品質相對高一些（不推薦采用，感覺沒什么意義）。

Super Sampling（超級采樣）：設置該項可自定義采樣品質。后面會詳細介紹。

Min Samples（最低采樣）：“海龜”根據設置的數值計算最低的采樣。

Max Samples（最高采樣）：“海龜”根據設置的數值計算最高的采樣。此項設置對渲染質量有直接影響數值越高，渲染品質越好，相對渲染時間會越久，使用者可依實際情況設置。

Contrast threshold（對比度閾）：較低的數值可有較高的采樣。

Clamp Values（鎖定數值）：采用默認鉤選即可。

Edge Tracing（邊緣追蹤）

Advanced Edge Tracing（高級邊界追蹤）：有時超級采樣不能在較小的物體上準確采集到邊緣圖象。這時渲染出的對象邊緣看起來就會有明顯的鋸齒和毛刺現象。開啟邊緣追蹤，“海龜”將追蹤邊緣，以實現較高質量的采集效果。這里有兩個邊界追蹤的模式：geometry（幾何）和contrast（對比），如果使用幾何模式，超級采樣將主要追蹤模型邊界。如果使用對比模式，超級采樣不光考慮追蹤模型邊界也會追蹤陰影和材質的邊界。但渲染時間相對較長，使用者可依據實際情況進行設置。

Forced Sampling Level（限制采樣級別）。海龜將依據設置的級別來限制采樣邊界的質量。分別有2，8，32，128，MAX（最大）幾個級別，級別大的相對質量較高。（注意：限制采樣級別不會對采樣算法產生影響）

Multipixel Filter（多點過濾）：海龜?shù)亩帱c(diǎn)過濾是以sub-pixel sampling（子像素采樣）來精確過濾的，與post filter相比，在細節上有更加精確的控制。Multipixel Filter只對超級采樣有效。

通過以上的介紹，相信大家已經對“海龜”有了初步的認識。現在我們要進入本篇主題，指導大家用“海龜”來完成一部甲克蟲汽車的渲染工作。

打開場景文件

此場景包含一個事先做好的NURBS車體模型和一個多邊形平面，以及相應位置的幾盞燈光。我們決定主要使用“海龜”的Final Gather（最終聚集）來完成這部車的渲染。

Final Gather（最終聚集）不需要光子即可算出間接光，可以理解它是將場景中所有物體都當作光源的算法。也就是說即使場景沒有任何的光源，只要物體含有亮度信息，F(xiàn)inal Gather即可把它當作光源來看待。它一般被用于產生真實均勻的面積光線。（圖05）

圖05

在Final Gather中應用HDRI

HDRI既高動態范圍圖象。所謂動態范圍是指色彩跨度非常的大，而并非有些資料所解釋的HDR圖象含有亮度通道。一般記錄高動態范圍圖象的文件格式有HDR，PIC，TIFF等。但并非是這些格式的都是高動態范圍圖象。大家可以到一些相關網站下載HDR圖象。

回到我們的主題，前言所說Final Gather不需要光子即可算出間接光利用這一特性，如果我們使用HDR圖片來模擬環境，那么將大大的提升我們作品的真實感，這就是所謂的HDRI照明技術。打開場景文件，首先我們?cè)谌�局渲染面板里關閉Maya的默認光源。（圖06）

圖06

然后我們要找到并開啟Final Gather（最終聚集）。（圖07）

圖07

模擬環境

接下來，我們要為場景模擬一個環境。創建一個多邊形球體，刪除下半球，然后使上半球體籠罩整個場景。（圖08）

圖08

接著我們要為環境賦予一個材質。創建一個LAMBERT，給它的COLOR項連接一個HDR貼圖。并把它賦予那個半球體。先渲染看下，渲染完成后我們發現沒有任何的圖象。因?yàn)槲覀儾�沒有給該場景設置任何光源。Final Gather也是通過亮度信息來計算間接光的。除了給場景設置光源，我們還可以調整材質的incandescence（白熱）和ambient color（環境色）屬性來控制物體的亮度信息。

現在我們來對創建好的LAMBERT材質的incandescence（白熱）和ambient color（環境色）兩個屬性進行設置。把incandescence（白熱）和ambient color（環境色）設置為0.85�，F(xiàn)在我們渲染看看。（圖09）

圖09

顏色和光效感覺還不錯，但是畫面質量上出現了明顯的雜斑，有臟的感覺。那是因?yàn)镠DR圖象具有豐富的色彩過度和顏色范圍，也正是因?yàn)檫@種特性，使的用過HDR圖象的作品有時可以產生現實級的效果。

我們可以增加Gathering Rays的數值來提高畫面的精度，但是過高的Gathering Rays也會延長渲染的時間�；蛘呶覀兛梢蕴岣遱mooth（平滑半徑）的數值，但是這樣也會損失一些光線陰影的精度，使物體失去重量感。所以我們要合理的搭配這兩個屬性的值。

經過反復測試，最終我們調整Gathering Rays值為2000 。smooth值為1，其他屬性使用缺省即可。渲染效果如下圖。（圖10）

圖10

學會使用光線貼圖

前面我們介紹到External Renderer的渲染方式可以渲染并輸出全局光照和最終聚集的光子圖。那什么是光子貼圖。（圖11）

圖11

用過Mental Ray及其他相關渲染器的朋友應該會很熟悉這個概念。當使用了全局光照，F(xiàn)inal Gather（最終聚集）時，渲染器會首先計算其產生的間接光線附著，彈射，蔓延的情況，并將以類似于圖層方式保留。最后，渲染器將合成其“圖層”最終完成渲染�！昂｝敗笨梢员４娌⑤敵龉庾�。這樣當2次渲染同一圖片時，可以調用保存好的光子圖，避免重復的渲染計算�？纱蟠笤黾庸ぷ餍�率。

以本篇教程為例，我們來介紹下其使用方法：使用光子圖必須以External Renderer方式進行渲染。渲染完成后，我們即可輸出光子圖。在圖像上單擊右鍵選擇diagnostics->Final Gather MAP轉換成為光子圖。（圖12）

圖12

后選擇SAVE IMAGE在彈出的保存對話框中，選擇保存類型為open EXR文件，文件名可自定義，保存路徑一定設置到當前場景文件夾下的 urtlefgMaps里�，F(xiàn)在我們要在Maya中讓“海龜”使用保存好的光子圖，打開全局渲染面板，在Final Gather卷展欄里找到Use FG Map相關項，加載方式設為reuse（重使用），file name項添入剛保存的文件名假設為fg。（圖13）

圖13

渲染下，速度有了大副的提升。（全局光照用法相同）

注意：當無法正常使用光子圖時，重新指定下場景即可。渲染序列或動畫時不可使用光子圖，不然會出現閃爍，偏色等異常情況，相機動畫除外。（圖14）

圖14
