新手Skin 蒙皮流程詳解

使用3ds max 8 的skin修改器的蒙皮流程 By Jerry

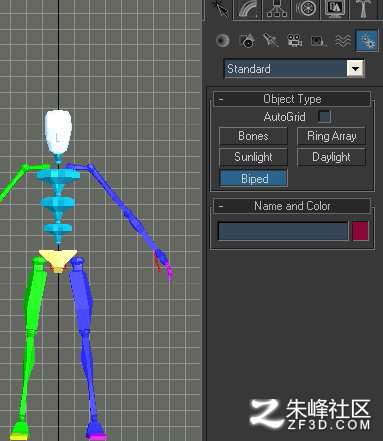

　　1 首先在max 窗口中根據角色的位置，建立Bipe 骨骼。

2 在動畫面板中設置bipe 的各項參數，使其與角色匹配。

注意，要在bipe的figure 模式下設置bipe 參數。

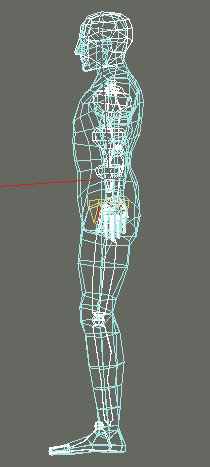

3 在Front 和Right 視圖中將bipe 對齊角色的四肢和關節。

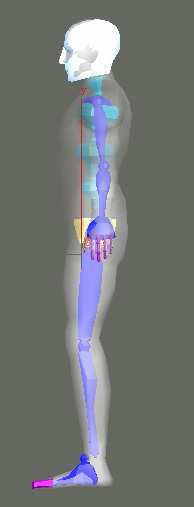

小技巧：可以將角色模型用半透明顯示（Alt+X）后，然后凍結模型，這樣方便bipe 對齊。

4 完成bipe 對齊后，一定要退出figure 模式。

5 為角色模型添加skin 修改器

6 在封套參數卷展中，點擊Add 按鈕，添加bipe 作為模型的骨骼。

7 小技巧：選擇所有bipe，右鍵進入屬性設置。將bipe 都改成用box 顯示。這樣可以方便后面的

bipe 動作姿態調整。

8 單獨顯示角色，在Envolope（封套）層級下，對bipe 骨骼產生的封套進行設置。

9 下面是幾個重要封套的設定示意圖，請參考。

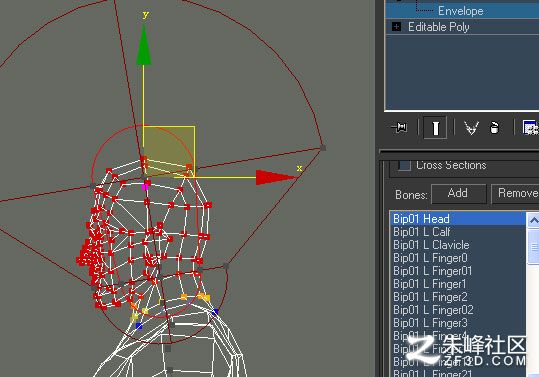

頭部封套

鎖骨封套

上臂封套

前臂封套

手部

胸部spine2 封套

盆骨封套

大腿封套

小腿封套

腳跟封套

前腳掌封套

10 現在把封套鏡像到另外一邊，因?yàn)槲覀冎辉O(shè)定了身體一半的封套。

11 我們先對bipe 設置一些肢體變化的極限動作pose，以便我們觀察蒙皮效果。

12 這時我們?cè)亠@示角色模型，可以看到現在的蒙皮效果很糟糕，因?yàn)殡S著肢體的運動，關節處的模型變形扭曲嚴重。需要進一步調整封套對點的權重影響。

13 通過不斷的調整封套權重，關節的變形效果比較滿意。
　　具體的封套的權重調整步驟，請參考課堂的教師示范。

14 在對每個關節的點進行調整得到合理的關節模型變形后，蒙皮工作結束。
　　附：skin 修改器的常用參數含義
