Maya透明貼圖與燈光霧應用教程

　　最近經過我雜七雜八的的一通研究，發現Arnold渲染器在處理沒有透明通道的模型的時候，渲染速度是我所見過所有渲染器中最快的，當然我是說基于全局照明方面的，優勢很明顯，公司項目上也在用，處理起來面數超大的場景很牛叉。當然，我是做特效的，對這方面了解還不是太深入，下面我們轉入正題。

　　話說，這么牛逼的渲染器，動夷幾億面渲染起來毫不費力（對比mr來說，在內存處理上是很有優勢的，由于不需要對燈光 irradiance緩存或者處理photon map，讓AR這個渲染器能節省掉一半以上的內存，用來線性處理更大的場景，MR在這方面顯然是不行的，這就是為什么有些人用mr渲染大的場景往往會停掉的原因，內存溢出了肯定渲染不了)，但是透明貼圖的全局照明是Arnold的致命短板，渲染帶大量透明貼圖的物體，如樹葉、花朵、羽毛等等非常吃力，下面這幅圖渲染時間為92分鐘。

　　參數見下面的白字，大小為640*360夠小了吧，呵呵，不過整體效果還是可以的。

　　下面就說說Arnold怎么處理透明貼圖以及需要注意的貼圖文件格式，這個圖片用的是tif的貼圖，由于是從Maya的paint effects里轉換成的樹木，所以默認的貼圖格式rgb格式的貼圖arnold是不認的，雖然視圖上能顯示，但是無法渲染，這個問題糾結了我一個下午才發現是貼圖格式不正確，大家可以試試TX的文件格式，或者將通道分開存成jpg的都行，要節省資源最好用別的軟件轉成TX的吧。

　　透明貼圖的alpha鏈接：

　　然后，還有很重要的一點，就是勾選物體shape節點的Arnold選項卡：

　　這里勾掉，才能正確顯示貼圖

　　燈光霧的效果：

　　在這個效果里你可以看出一些BUG不過，慶幸的是alpha是完好的，在一些有物體遮擋的地方也是完好的，但是還有些暇琵，仔細看可以看到樹葉邊緣有不正常的白邊，給Arnold官方致信回復說正在修改已經反饋到開發中心了，希望能修復它，在新的版本里，再有就是燈光霧貌似不會太大的增加場景的渲染時間，這點還有待論證，畢竟這是Bata版。

　　有人剛學Arnold不知道怎么開啟燈光霧，畢竟不是幫助人人都英語過6級或者8級吧，在這里給那些和我一樣找了好久資料的人介紹一下，共勉！

　　燈光霧有三點需要注意幫助上也寫得很詳細，燈光霧是有個節點的，默認情況下這個節點是隱藏在outline里的。

　　點這里勾掉顯示所有節點，找到：defaultVolumeScattering節點，就是它了：

　　這個是參數面板，下面主要說說他的用處：

　　density：燈光霧的密度，這個參數很重要，默認為0，這就是很多人為啥一直渲染不出來燈光霧的原因，稍稍調一下，這個值很敏感，配合燈光的exposure和intensity這兩個參數用的燈光的強弱對它是有影響的。

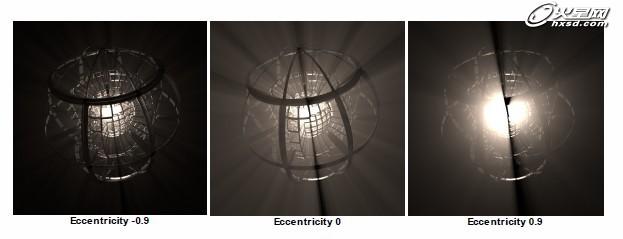

　　attenuation和eccentricty這兩個參數不多說自己看幫助圖片，很明了：

　　samples：這個參數是控制燈光霧的質量的，注意別打太高，4就很不錯了。

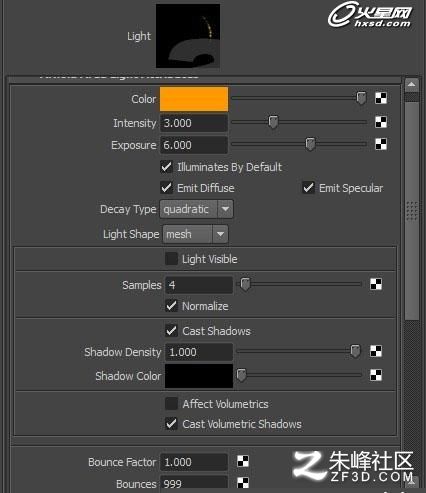

　　然后讓我們看看燈光節點吧，這個有點小復雜，參數太多了，還是撿常用的說：

　　intensity：強度

　　exposure：展開長度

　　這兩個參數幫助也很清楚：

　　Affect Volumetrics：這個參數就是開啟燈光霧的一個地方。

　　cast volumetric shadows：這個參數是否開啟燈光霧的陰影。

　　bounce factor和bounces這兩參數幫助也很清楚，看了就明白了。

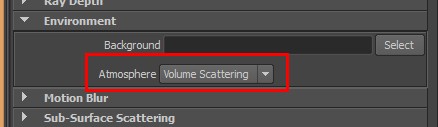

　　最后說說真正在渲染設置里開啟燈光霧的地方，以上兩點都搞明白了，現在選上：

　　所以說，要開啟燈光霧，這三個地方一個不能少：

　　1、渲染設置里Envirinment標簽里選擇volume scattering；

　　2、找到defaultVolumeScattering節點調節參數；

　　3、打開需要發射燈光霧的燈光，確保勾選兩個參數：Affect Volumetrics:這個參數就是開啟燈光霧的一個地方；cast volumetric shadows：這個參數是否開啟燈光霧的陰影。

　　好了，今天就到這里了，有空再發點材質上面的教程以及毛發渲染，和粒子渲染等方面的。

　　補充

　　Arnold與其他渲染器不同，它默認光線跟蹤次數為10，這樣在渲染一些沒有大面積透明貼圖的場景上表現不明顯，畢竟透明貼圖計算陰影和全局照明的時候是有光線穿透這一說的，如果默認設置的話是很慢的，難怪我以為透明貼圖是這塊的短板。畢竟場景上有大面積的草地，在關了透明貼圖的情況下，渲染時間是2分鐘以內，開了就92分鐘了，這兩點明顯的差異導致很多人（我有認識的幾個人也這么認為很慢）覺得最大的疑點就在透明貼圖上了！不過，跟MR比處理透明貼圖全局照明時間上略遜一點，畢竟MR的光線跟蹤能力很強），這點期望別太高就是了，但是有點也是顯而易見的！

　　下面我們來看看具體哪個參數讓我們這么糾結：

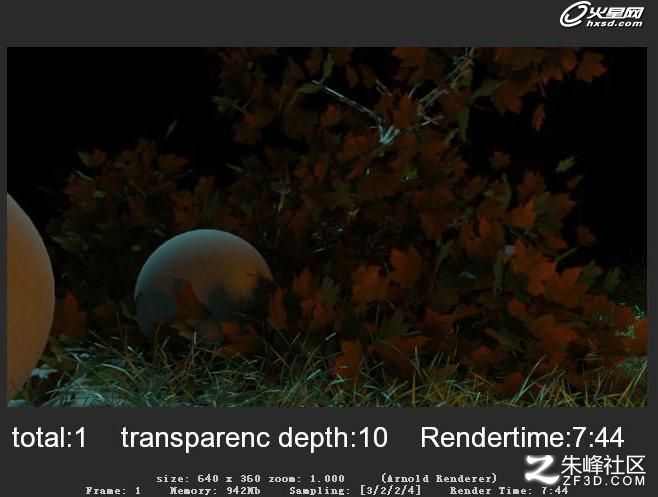

　　total：計算總次數！默認是10次，太高了，數以萬記的樹葉透明貼圖，開到10太嚇人了，下面的那個參數，也非常重要：下面再用一幅圖來看看：
