包含4節視頻教程
關注14.7萬次
3dmax動畫包括曲線編輯、動畫調節基礎、各種控制器的掌握、表情動畫等,讓你輕輕松松學動畫,做動畫。
上圖出現像素狀,詭異的水平垂直線條,是使用FumeFX常見的錯誤,這是因?yàn)殄e(cuò)誤的Advection造成的,下文有解釋:
Quality品質定義出模擬效果的寫實度,數值越高寫實度就越高。但也表示需要更多的計算時間。有時這是必要的,對于移動快速的物件越需要提高這個數值。
越高的數值,解算器就需要越多的迭代計算(iterations)才能達到更高的精確度。別忘了,使用越高的Quality數值,你必須要把Maximum Iterations的數值調的夠高,否則不會得到更高品質的效果(注:比方說你用Quality=5,然后你進行模擬,注意觀察FumeFX的log資訊,如果它每次的迭代(iterations)都到達它最高數值(Maximum Iterations),就表示它被最高數值給限制住了,無法發揮它最佳的表現,這時候你就要把Maximum Iterations數值提高)。
Tip:一般情況下Quality:8 Maximum:100-150 CFL:5-8,或者CFL:5,Step:2---個人意見。

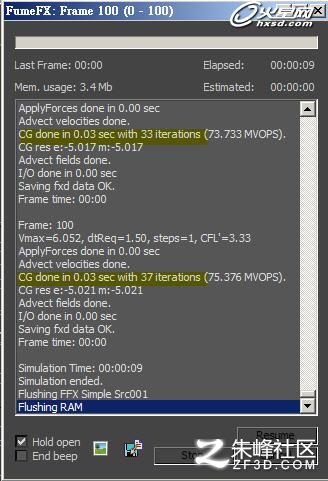

你可以參考log資訊中的“CG done with nnn iterations” 看它迭代計算的數值有沒有達到上限了, 如果有的話就代表到頂了, 你應該要把上限提高。
如上圖中的log資訊,iterations只達到37而已。
Maximum Iterations最高迭代次數,解算器并不需要太多次的迭代才能得到好效果。對於小的grid大概需要20-30次。對於比較大的grid大概需要100次。如果移動狠快的物件, 也需要到100次。下圖我們是用Quality=5 100 iterations做出來的效果:
CFL Condition這個參數定義cell資料(速度、煙、火等等)的最大移動距離。 一般來說這個數值設定為4~5左右,除非你模擬出現顆粒感。你也可以用更高的數值,如果你把數值設的比較小,你可能會看到模糊的結果。
Advection - Default適用於大部分的狀況。
Advanced (fields) advection:用這個會產生比較低的消散現象(dissipation)。這會影響火焰、煙霧、 溫度等參數,但不會影響速度。
Advanced (fields and vels)會影響到所有:包含了速度,這個選相對於移動緩慢的流體。 具有很多不同移動速的的場(火焰、煙霧、溫度)會容易導致像素化(線條與十字的錯誤,這個錯誤譯者也常常遇到。┻@個選項能夠產生許多小細節,所以你可以把vorticity調到0.1也沒問題!
小技巧:如果你出現像素化的錯誤,首先不要慌,你可以把grid sensitivity調低,甚至改成0.0 。這會把像素化的問題修的平滑一點,如果沒幫助的話,你可以切換到Advanced (fields)advection或是增加solver Quality。
流體水平運動(Advection Stride):這個數字越小,對于速度與煙霧就有越小的消散,但會花更多時間計算。
Tip:如果你希望煙霧有很多小細節的話, 你可以把這個數值降到0.1或是更低的數值,個人感覺一般都是用Deafult然后數值在0.2左右是比較適合的。
Tip:還有一個能增加更多細小的卷曲細節的就是打開Cubic。默認情況下是Linear這個是可以再解算時的信息窗口查看的到,但是速度會慢很多,而且流體運動的比較快時不宜使用,Linear能夠應付絕大多數情況了。
以下是與是站長與網友的對話:
Q: 這篇教學超棒的!Fumefx但我即使調了,還是會遇到一樣的問題?
A: 是不是iteration不夠?
Q: 我目前Interation是設成300我卡在沒辦法一次就算到很細致的spacing grid。
A: 你的Quality=5可以試試看把Quality提高。
Q: 好!我試試看。
我改成10在preview下用5看,變得很好!
A: 恭喜你!你觀察log的iteration數值,如果沒有到頂,那就ok了,不必把quality設到太高。
Q: interation上面顯示300,這是頂?shù)轿业膕pacing的意思嗎?
A: 當iteraion等于Maximum Iterations的數值,就代表到頂了?
Q: 目前好像都維持在300以下,所以我應該可以保持這個數字繼續算下去?
A: 那就把Quality往下調,調到剛剛好到頂。
Q: iteration這個數值,翻譯是交互作用,但實際上它是什么意思?我不是很清楚。
A:跟解析度有關嗎?
Q: 如圖越多次的iteration就可以產生越多細節。
iteration就是把運算結果再丟回算式中,一直反覆計算同樣的算式。
