3ds Max《血精靈盜賊》制作

作者：陳雪飛
　　火星ID：☆飛菲
　　使用軟件：3DS Max9  Photoshop CS3
　　難度系數：高級

暴雪公司剛發布《魔獸世界-燃燒遠征》動畫的時候，我就被動畫里的血精靈的神秘，高貴的樣子著迷。決定制作一個自己的血精靈。開始準備制作這個血精靈的時候，已經很長時間沒有玩《魔獸世界》了。根本不知道血精靈是什么造型了，盜賊的裝備都發展的到T幾了。找朋友要了個游戲賬號，進游戲去收集一些血精靈盜賊的一些信息。然后又在網上收集到一些血精靈盜賊手辦和原畫的圖片。當然，我要加些我個人的設計思想進去。

一、建模

　　

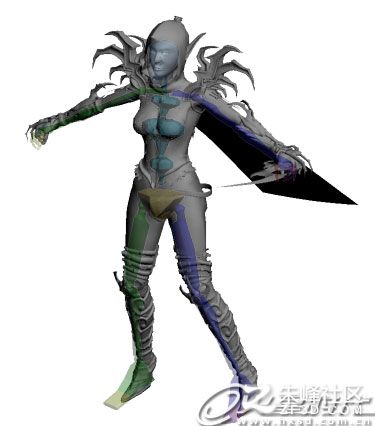

　　首先我建立了頭部和胸部，由于角色的其他肉體部分是被隱藏在盔甲下，所有我沒有必要去建立一個完整的人體。然后在使用Character Studio的bip骨骼拉出一標準的骨架，和建立的上身對稱。這樣做的好處是，我們可以對著這個標準的骨骼建立剩下的模型。在建立的模型的時候人體比例就不會出錯。而且在模型建立完畢以后進行蒙皮的時候也將變得簡單。

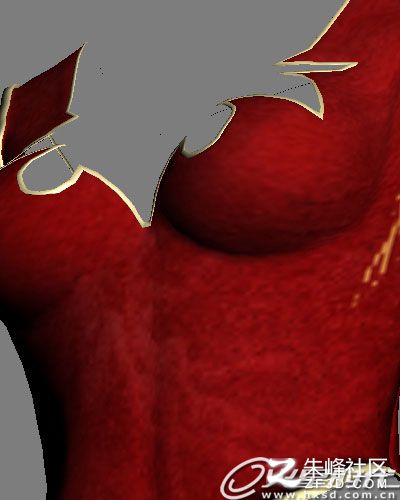

然后分別建立盔甲的的模型。首先創建了胸甲，比較簡單就是將胸部的網格復制一份，在胸部的基礎上做出胸甲的模型。比較困難的是胸甲上的花紋，一開始我想用貼圖來表現這些花紋，但是我又想將這些花紋做的更精致，所以決定使用模型來表現這些花紋。

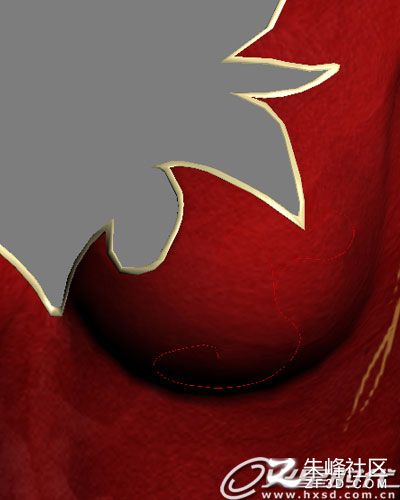

我想到了使用“圖形合并”來得到這些花紋。首先將胸甲在一個正視圖旋轉到我們將要使用“圖形合并”投射的角度。然后在想要出現花紋的地方繪制樣條線，將樣條線的插值設置到少一點，可以避免投射到模型上后會有大量無用的點。然后選擇胸甲模型使用“復合對象”中的“圖形合并”命令拾取剛才創建好的樣條線，這樣的樣條線就投射到胸甲上了。

　　　

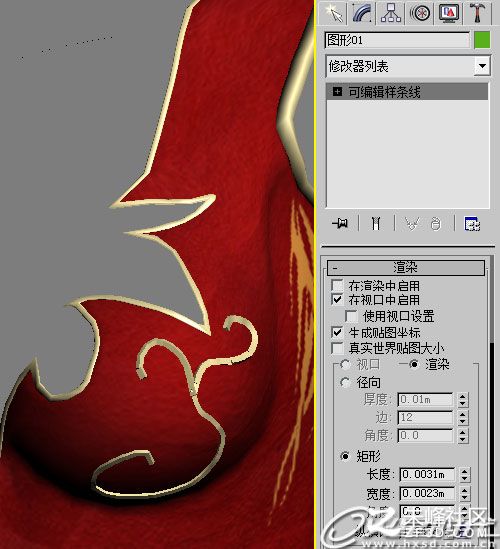

　　將模型轉換為“可編輯多邊型”，選擇剛才投射到模型上的邊線，在“編輯邊”卷展欄下點擊“利用所選擇內容創建圖形”。同樣也是為了減少點的數量，選擇“線性”。這樣我們就得到了一條依附于盔甲的花紋樣條線。將“渲染”卷展欄下把“視圖中啟用”鉤選選擇為“矩形”方式，也是為了方便調節。將線段上的一些多于的點刪除，得到一個簡單的線段，（但是不要破壞大型）將線段轉換“可編輯多邊型”進一步的調整。其他花紋也使用同樣的方法建立，最后使用“可編輯多邊型”將它們一一合并。然后為它加入“對稱”“渦輪平滑”修改器完成盔甲的制作。

二、斗篷的制作

　　

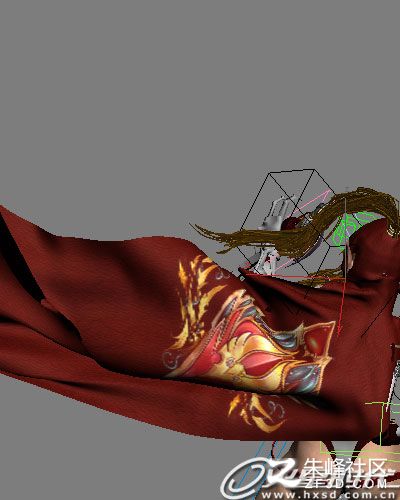

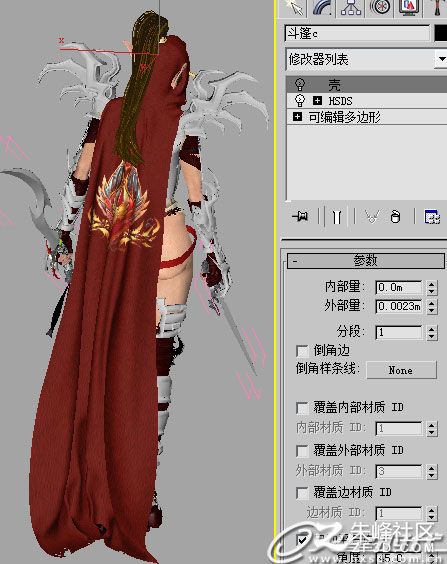

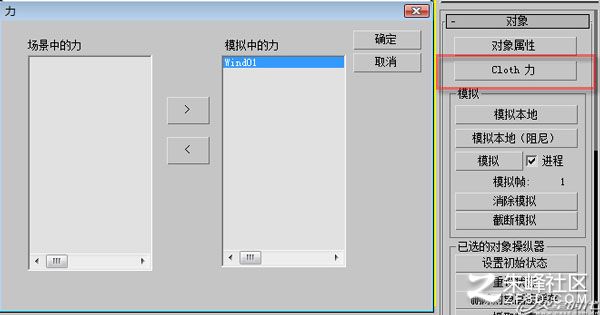

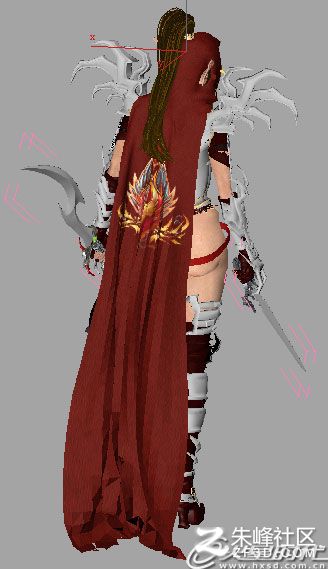

　　使用“可編輯多邊形”制作了斗篷。斗篷的披風部分網格分布的很平均，而且將它放平。這樣做的目的是為了將來進行布料的模型更加真實和方便。讓披風部分自然下落就可以得到不錯的效果，然后為他加入一個“HSDS”修改器圓滑一下，再為他添加“殼”修改器為它添加一些厚度。讓披風飄動起來也很簡單，在場景中添加一個“風”。在“Cloth”修改器中將它添加進來。經過多次模擬達到了自己比較滿意的效果。同樣為它加入“HSDS”和“殼”修改器。

三、蒙皮

　　
　　制作了護肩和護手以及腿部的盔甲，然后將它們拼接到一起。然后使用蒙皮工具將模型蒙皮。由于盔甲是不需要變形的，盔甲和匕首部分就不使用蒙皮了。而是使用簡單的使用鏈接工具，鏈接到相對應的骨骼上就好了。這樣我們就可以為我們的角色擺各種各樣的姿勢了。在渲染站立姿勢的時候，為角色簡單的制作了一個場景。

四、頭發的制作

　　

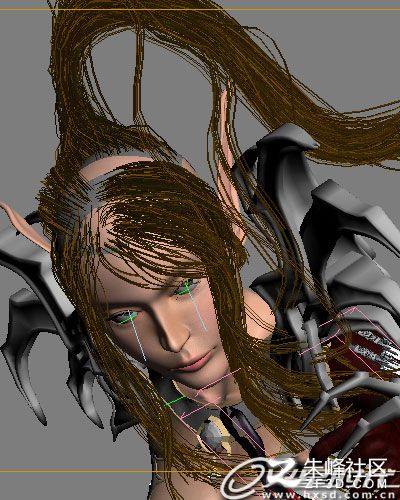

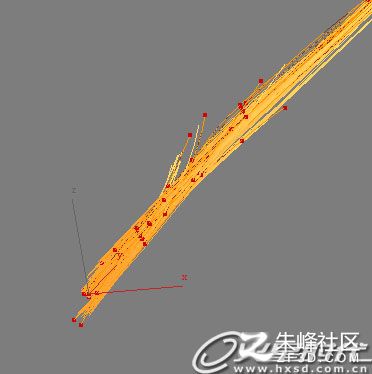

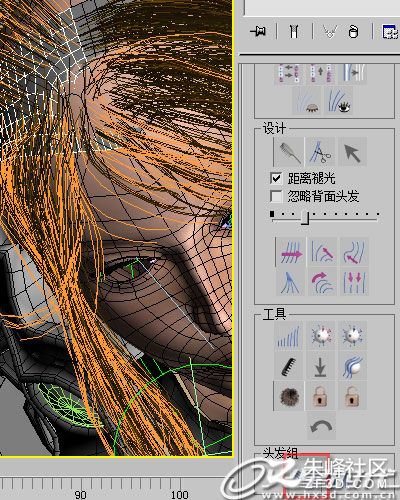

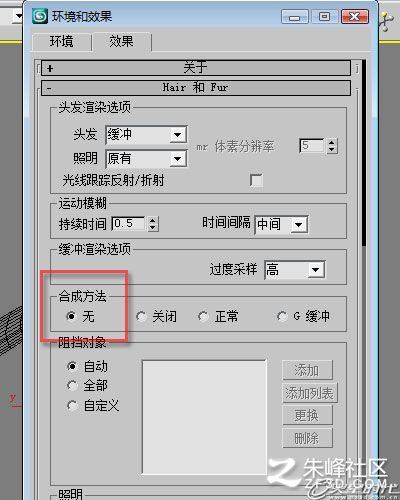

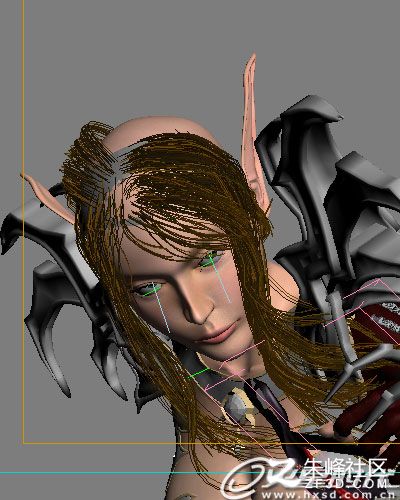

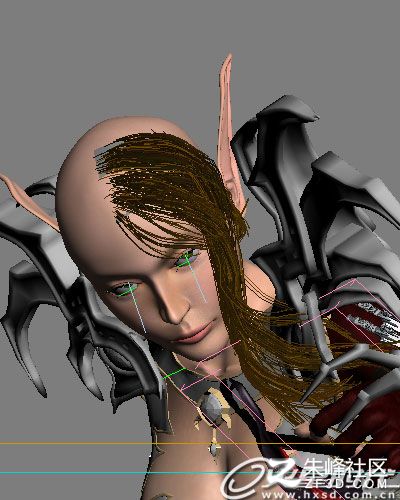

　　將姿勢擺好了，就將骨骼刪除（提高運行速度）。首先將披風的飄動效果使用“Cloth”修改器模擬出來。然后制作頭發，將頭皮分離出來，在分離出來的頭皮上生長頭發，方便我們調節。我們把頭發分成三塊來進行處理。在處理三個頭發的時候要注意每一部分頭發的數量，不要讓它們稠密和稀疏的分別。在梳理頭發的時候，我頻繁的使用“拆分選定頭發組”這個命令。這是個十分有用的命令，它可以將你選擇的頭發引導線分離出來，不受別的引導線的影響。非常適合做一縷一縷的頭發。“頭發數量”給了有一個比較小的數值，因為我在多股參數中將“數量”給了3。給了頭發一個比較小的高光，這樣頭發不會看起來油光光的�！白儺悺崩锝o了個與頭發顏色相近的顏色變異值給個20，這樣做的目的是讓頭發更有變化，而不會花掉�？傊�，做這些都是為了頭發看起來更有層次感。在渲染頭發的時候，我選擇了將頭發和身體分開來渲染，這樣做的好處是我們可以更好的控制頭發的渲染結果，也可以節約渲染時間，在后期處理的時候也容易的多。由于血精靈的眉毛很特殊，我也使用hair&fur來制作。所不同的是毛發是生長在樣條線上�？梢愿�好的控制這些眉毛的走向。

五、渲染

　　我使用了一個簡單的三點照明來渲染場景，使用一盞天光配合“最終聚集”模擬全局。每個寶石和兩個匕首的刃上都使用泛光燈來模擬自發光。

 　　
　　為了得到更好的全局效果和細節，我單獨渲染了一個AO（ambient occlusion）層。疊加到原圖。刀刃上的霧效，直接在ps里使用了“云彩”濾鏡得到的。毒上的鬼魂，我找到一張骷髏的素材，使用“液化”將他扭曲，疊加到刀刃上的霧上。

好了，我的血精靈誕生了！
