《幽冥地宮》游戲場景制作教程

導言：從經典的網絡游戲《魔獸世界》開始，“游戲副本”的概念被越來越多的MMO游戲所應用。游戲副本由于其獨立性的特點，所以這部分游戲場景在設計和制作的時候必定有別于一般的游戲場景，地下城或副本場景必須避免游戲地圖中的室外共享場景，通常被設定為室內場景，偶爾也會被設定為全封閉的露天場景。在本教程中我們將以典型的室內副本場景為例來了解網絡游戲室內場景的制作流程和方法。

作者簡介：李瑞森，Autodesk AAI認證講師、3ds Max產品專家、ADOBE ACCD認證設計師。曾任臺灣大宇軟星科技（北京）有限公司高級游戲美術設計師，參與《仙劍奇?zhèn)b傳五》的場景設計制作。參與《三國戰魂Online》、《風火之旅Online》以及《QQ西游》等多部大型MMO網游的研發。個人編著《游戲場景設計實例教程》、《游戲場景設計實例教程?高級篇》、《Unity 3D游戲場景設計實例教程》、《游戲概論》等多部游戲?qū)�業高校規劃教材。其中，《游戲場景設計實例教程》在2013年被中國教育部評為“國家十二五高等教育規劃教材”，成為高校游戲?qū)�業優先推薦教材。

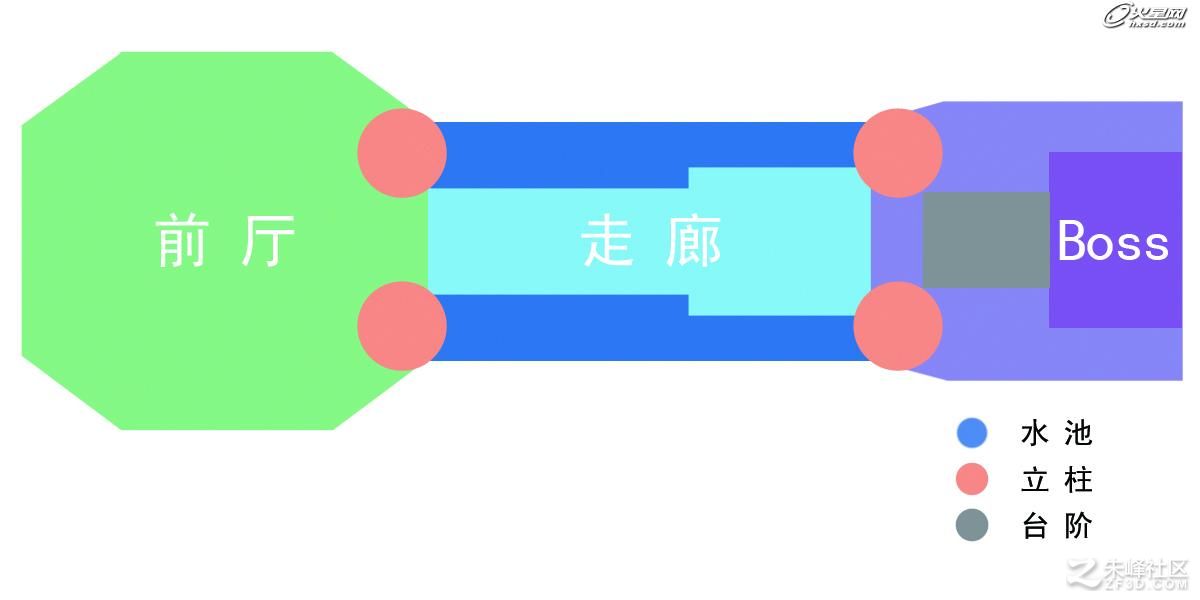

本次教程制作的內容為類似于游戲地下城或副本中的一個BOSS房間，圖1-1是場景的平面規劃圖。從圖中來看這個場景分為三部分：綠色區域是整個場景的前廳，中間藍色區域是走廊，紫色區域是BOSS所處的位置。通常按設計來說玩家需要在后方激活BOSS，前廳和走廊則是跟BOSS的戰斗區域，另外圖中橙色所代表的是四根巨型立柱，藍色區域?yàn)樗�池，灰色是樓梯臺階。

圖1-1場景平面規劃圖

這類游戲副本場景通常采用“整體法”來制作，我們需要在3ds Max中首先搭建出房間的整體結構，然后按照前、中、后的順序再來深入制作每一部分的場景結構模型，最后再來為整個房間添加場景道具或裝飾物件。圖1-2為場景的原畫概念設定圖。

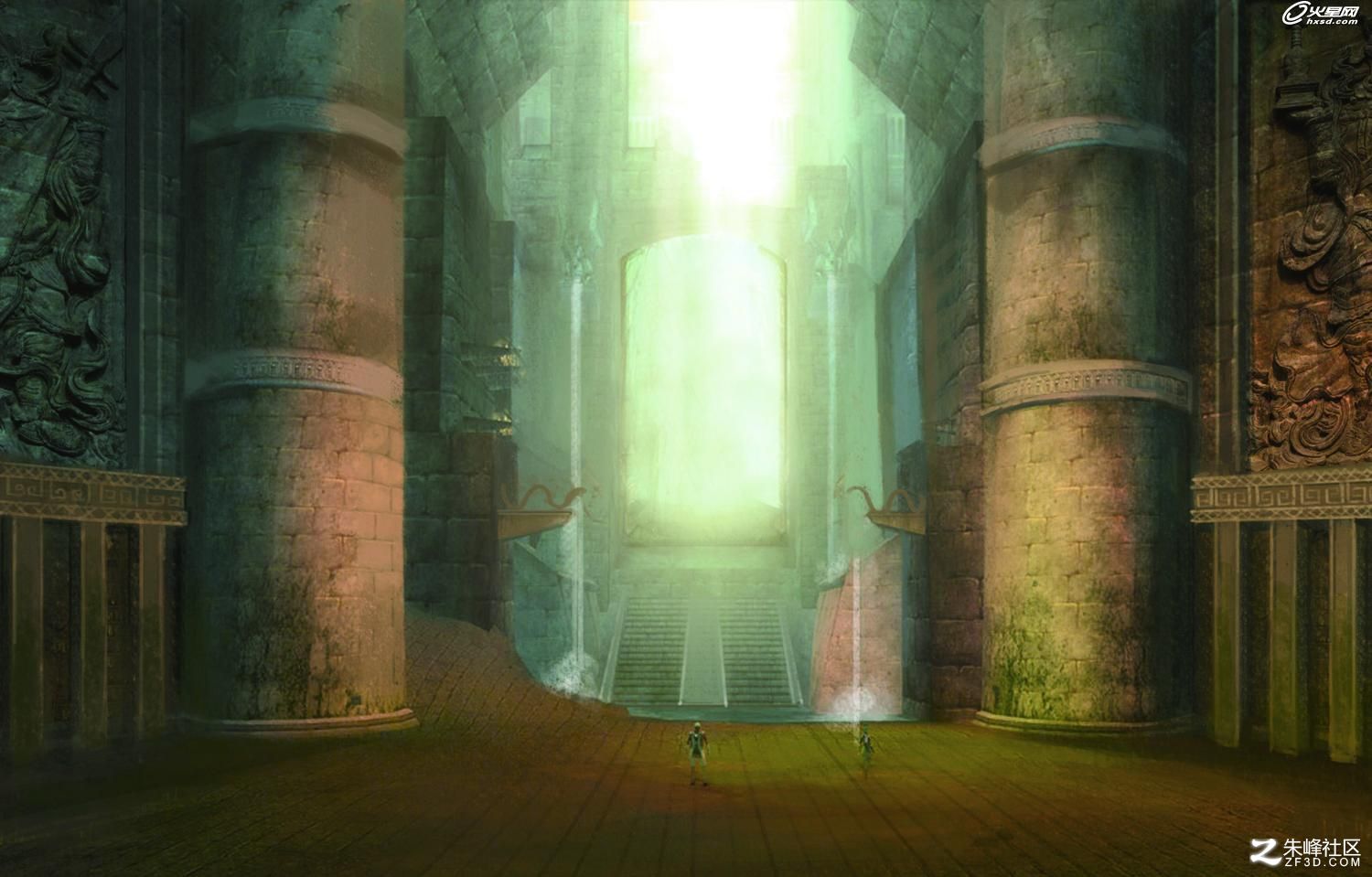

圖1-2場景原畫概念設定圖

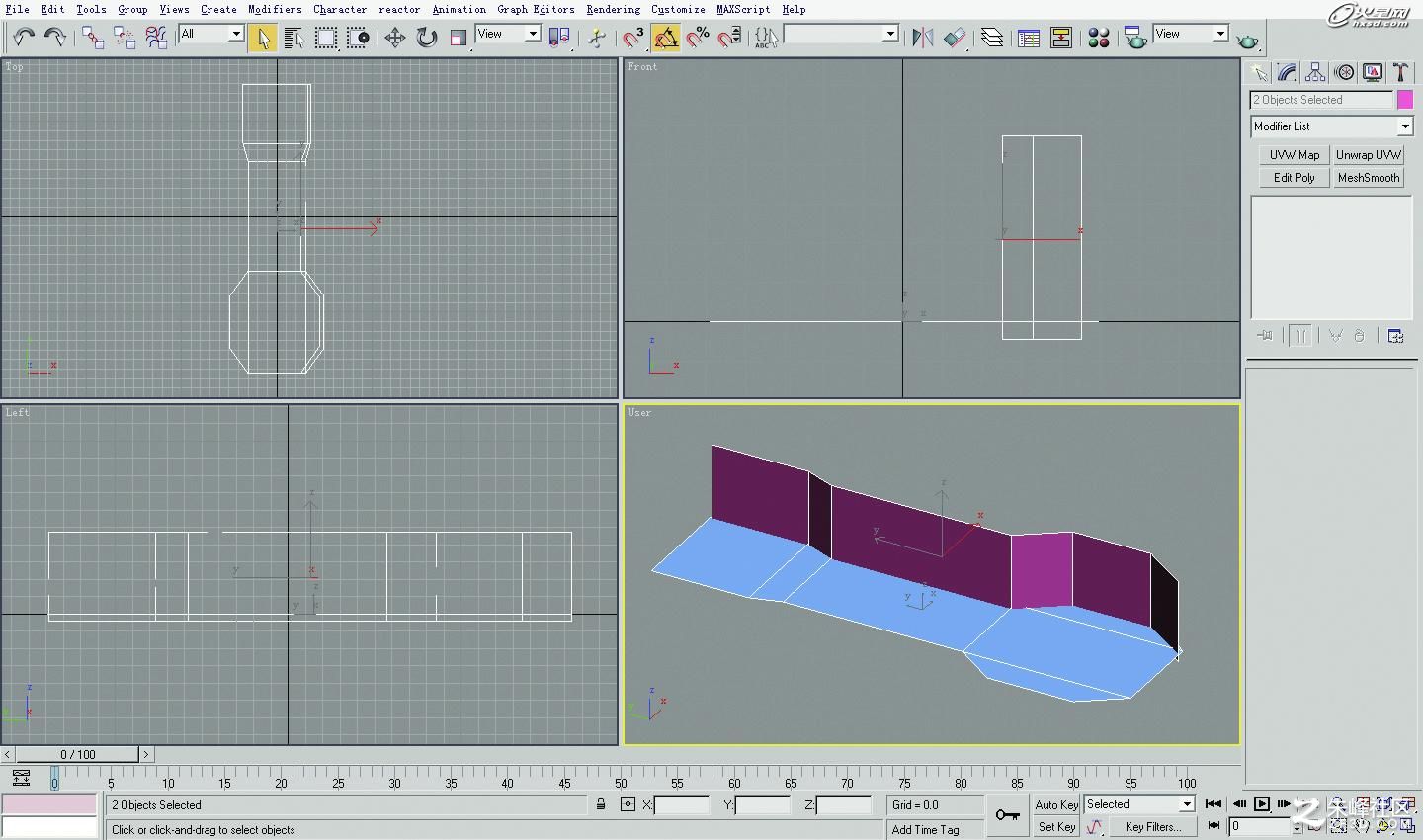

首先在3ds Max中建立基礎的Plane模型，參照平面圖并利用編輯多邊形制作出整個房間的基本地面和墻體結構（圖1-3）。

圖1-2制作基本的地面和墻體結構模型

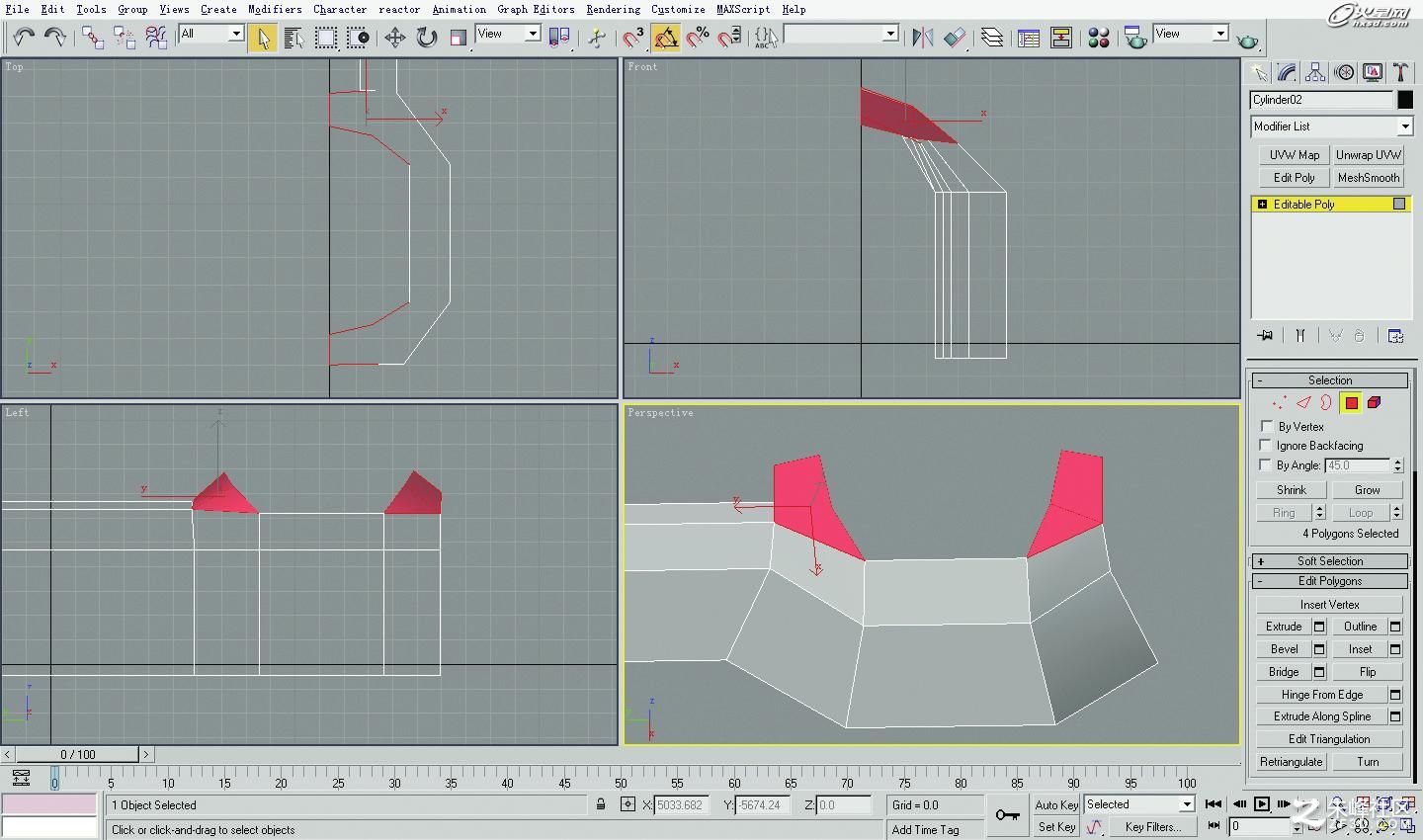

場景的前廳是一個八邊形的結構，我們將其頂部處理為一個露天的“天井”，按圖中所示，在多邊形邊層級下利用拖拽復制的方式，將前廳墻壁兩側建立出新的多邊形面，調整編輯相應點線將其制作為一個弧形結構（提1-3）。

圖1-3制作天井結構

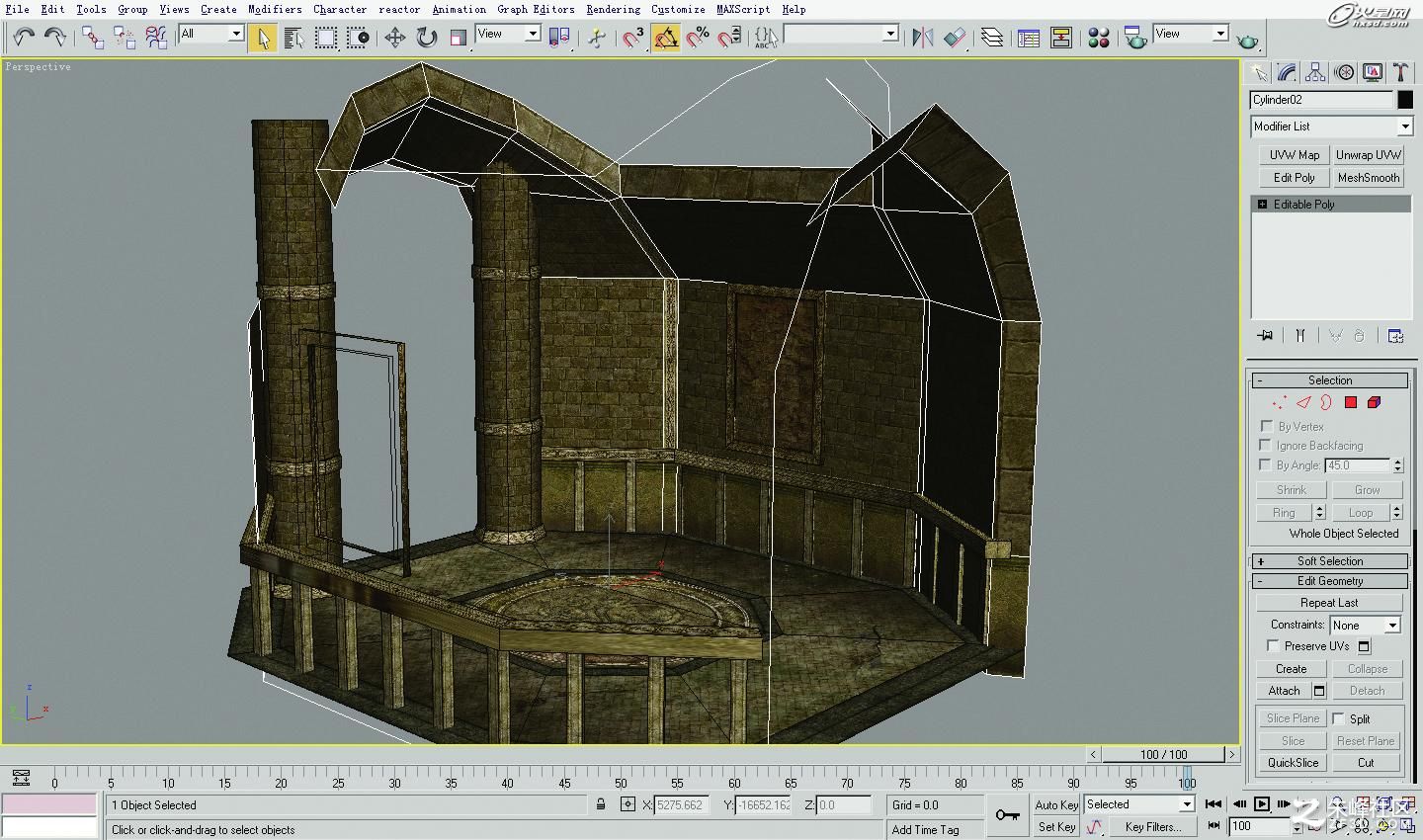

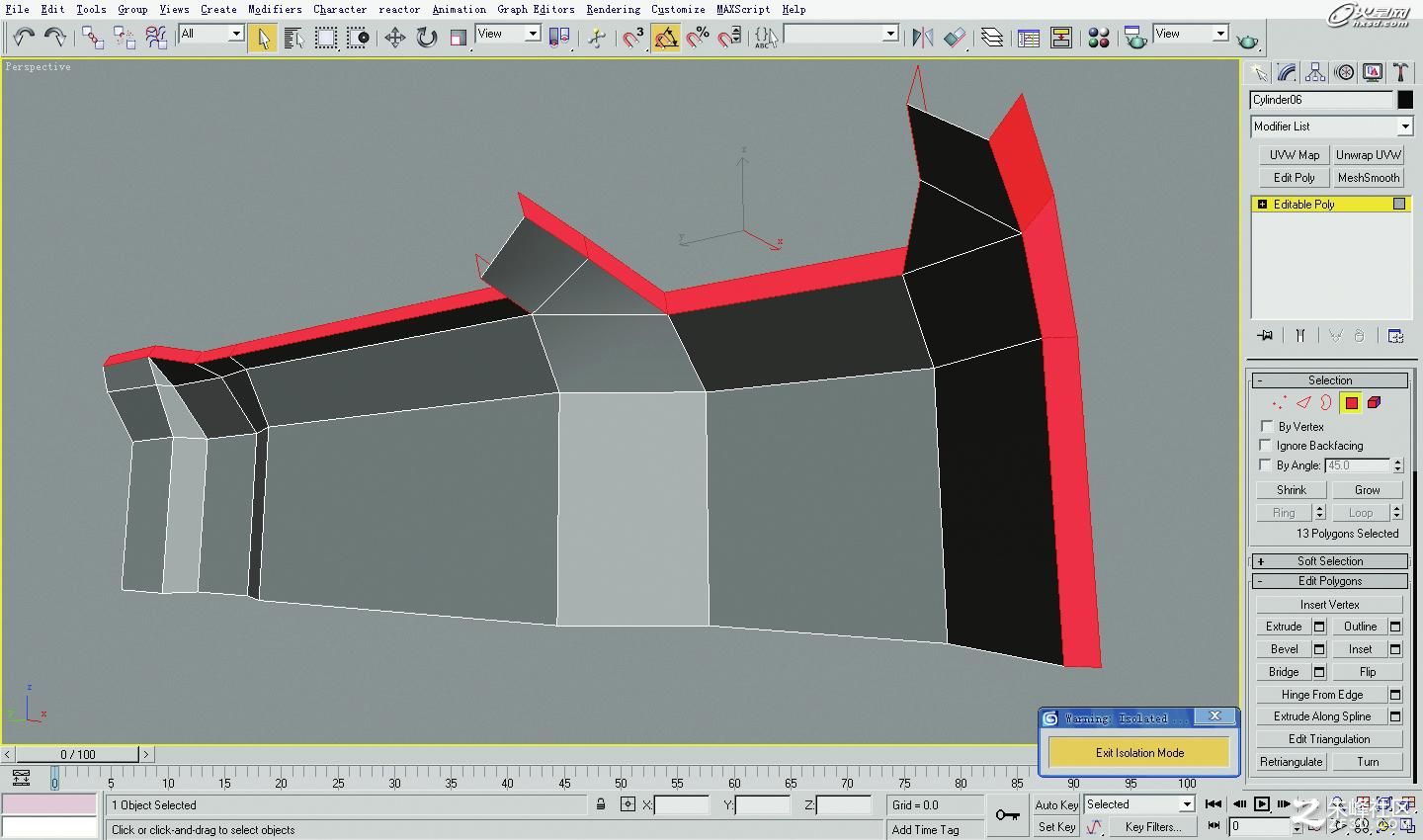

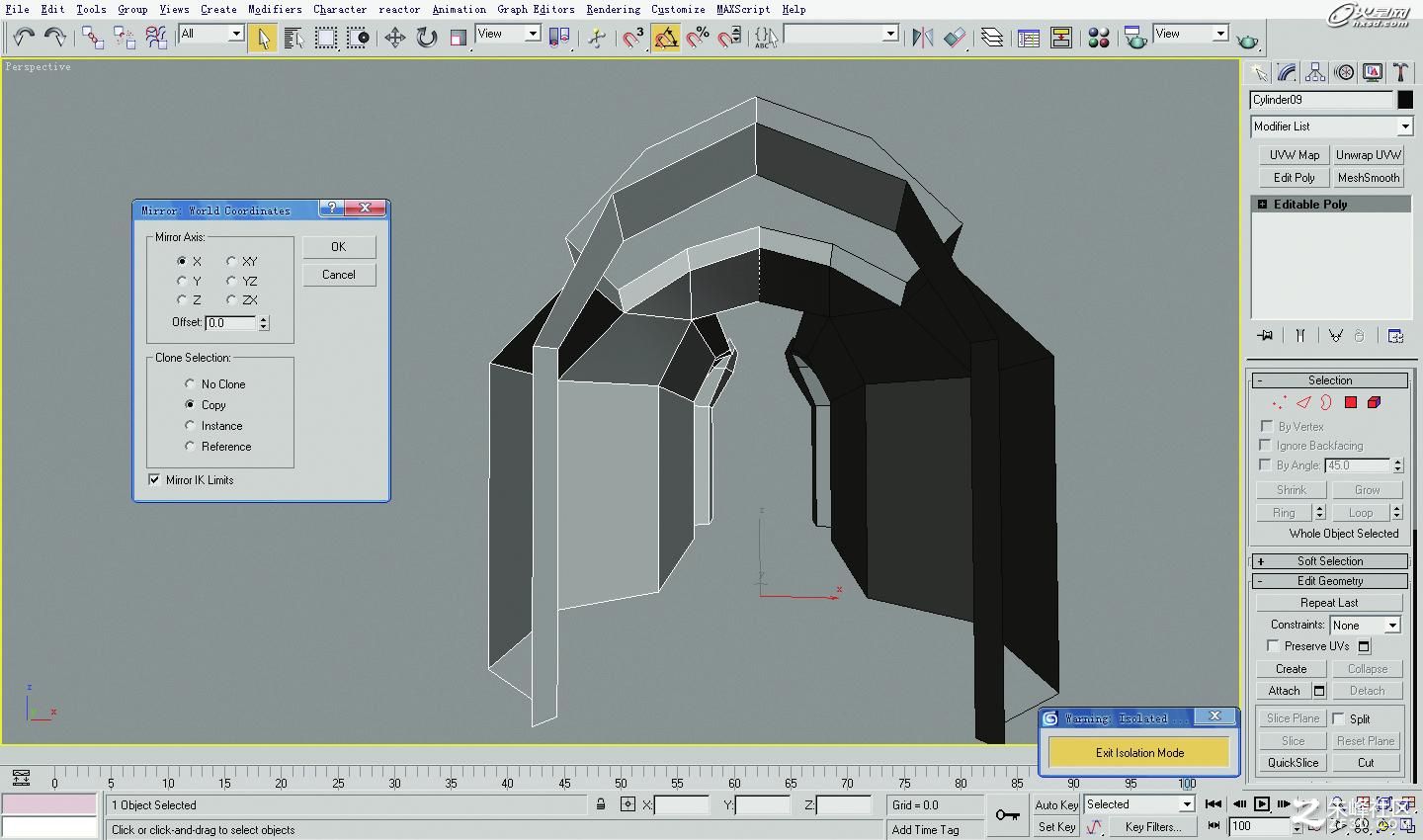

在整個室內墻壁的頂部和入口處建立模型包邊的結構，主要是為了制作出模型的厚度，增加模型的真實度，這樣一側墻面的基本結構就制作完成了（圖1-4）。最終利用鏡像復制命令完成對側墻面模型的制作（圖1-5）。

圖1-4制作墻體厚度

圖1-5鏡像復制

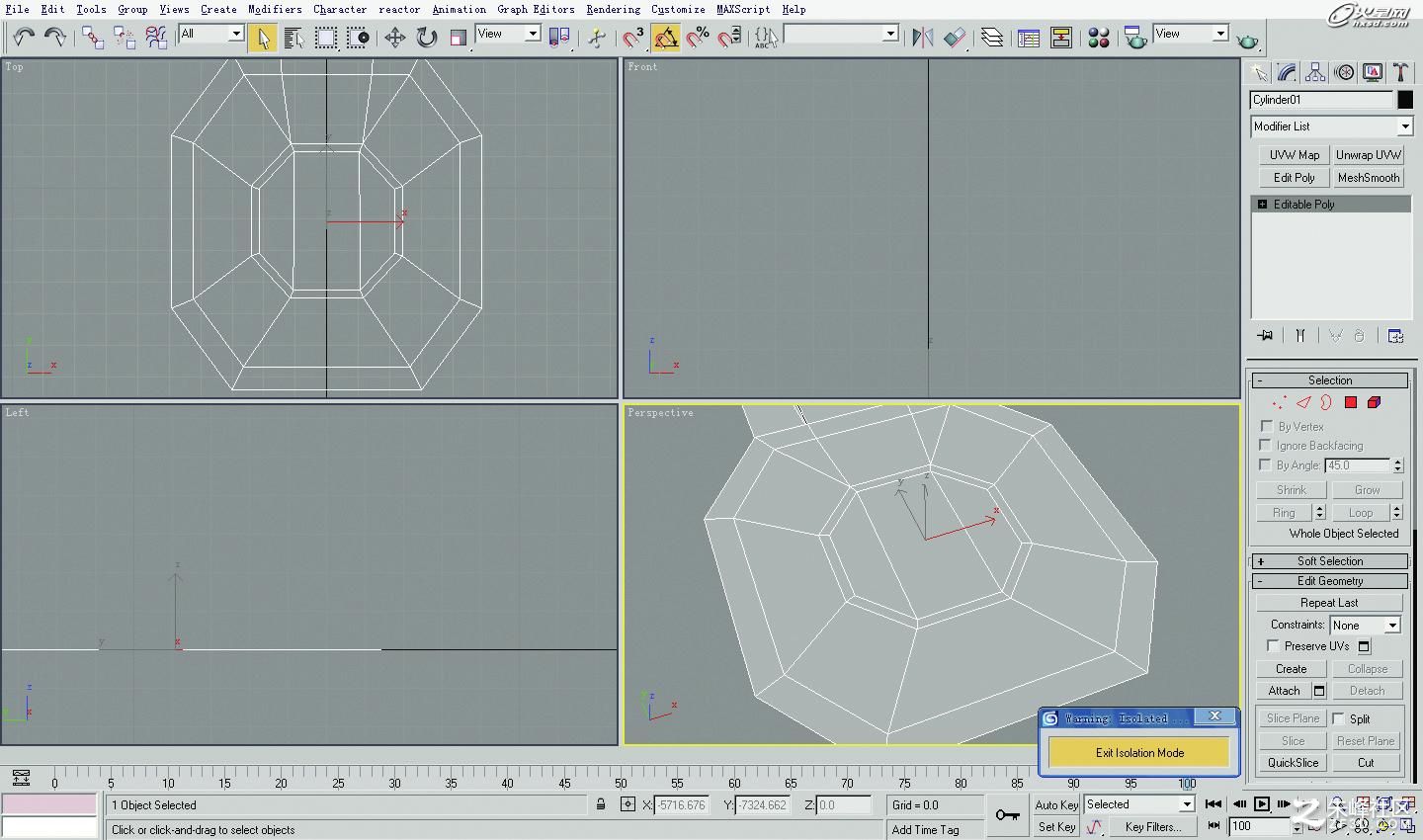

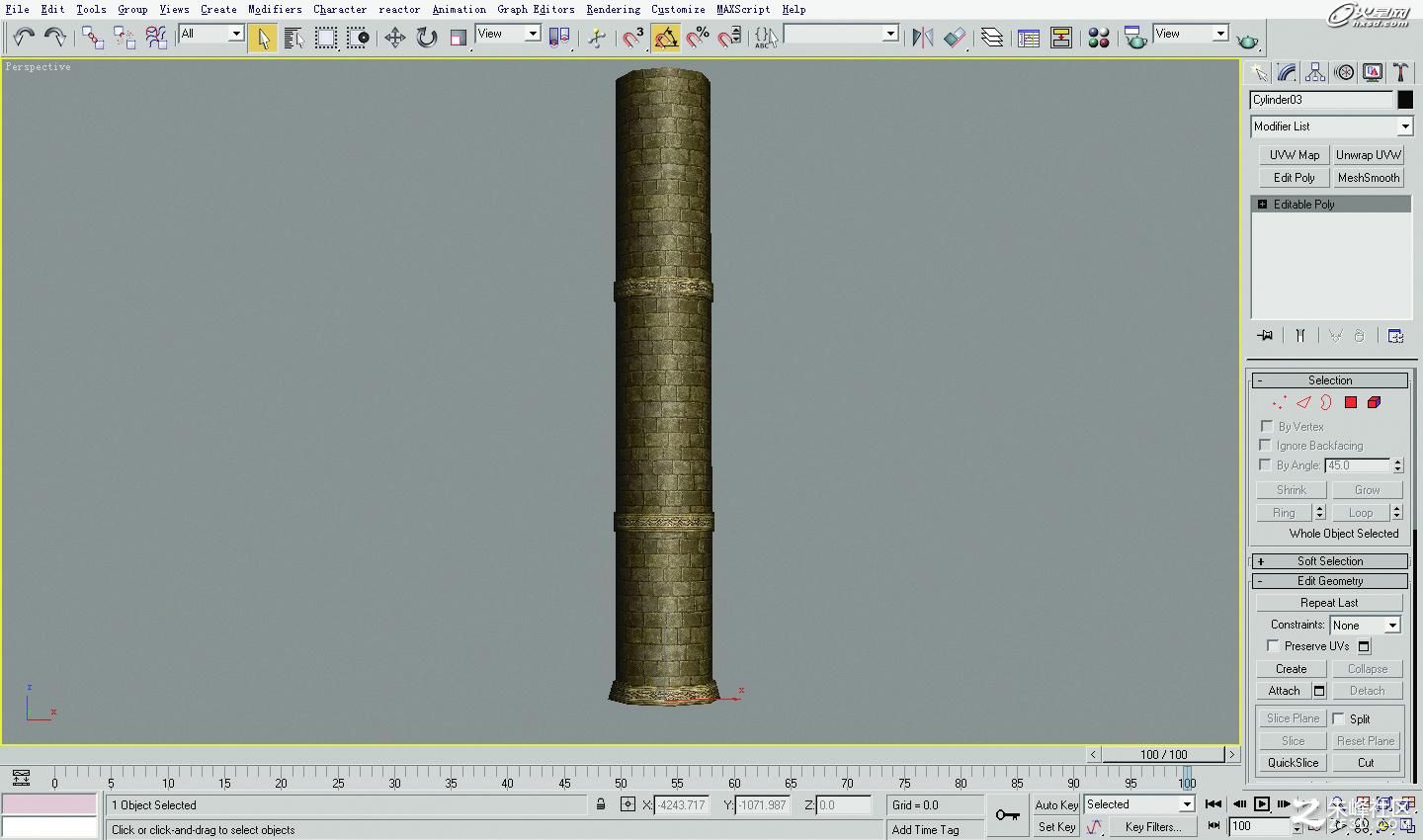

接下來制作前廳的兩根巨型立柱，在3ds Max中建立一個八邊形的圓柱體模型和一個八邊形的Tube（圓管）模型，通過編輯多邊形完成立柱的制作并添加模型貼圖（圖1-6）。

圖1-6 制作立柱模型

下面再來制作房間前廳墻壁下方的裝飾結構，在視圖中建立BOX模型，利用編輯多邊形命令沿著墻壁制作成橫向的包圍結構，然后在包圍結構和地面間建立BOX立柱模型，因?yàn)閴Ρ谙路酵ǔＪ蔷嚯x玩家比較近的位置，所以要將這一部分的模型結構處理的相對復雜一些（圖1-7）。然后再前廳側面墻壁的正中間制作壁畫模型（圖1-8）。

圖1-7    制作墻面裝飾結構

圖1-8    制作壁畫模型

回過頭來我們進一步編輯前廳的地面模型，利用Inset命令逐級收縮，制作出外圍的包邊結構和中心八邊形的圖案裝飾結構，為下一步貼圖做準備（圖1-9）。

圖1-9添加布線

前廳模型都制作完成后，我們?yōu)槟Ｐ吞砑淤N圖（圖1-10）。大型場景包含眾多的模型，如果都放到后期集中貼圖很可能會對某些地方產生疏漏。墻壁和立柱采用了石磚貼圖，墻壁下方被裝飾結構分割的區域采用另一張雕刻裝飾貼圖，地面中心則采用了一張完整的裝飾圖案貼圖，如圖所示。這里一定要注意各種包邊的貼圖，盡量讓調整模型UV，讓貼圖更加精細，避免貼圖拉伸和扭曲。

圖1-10添加模型貼圖

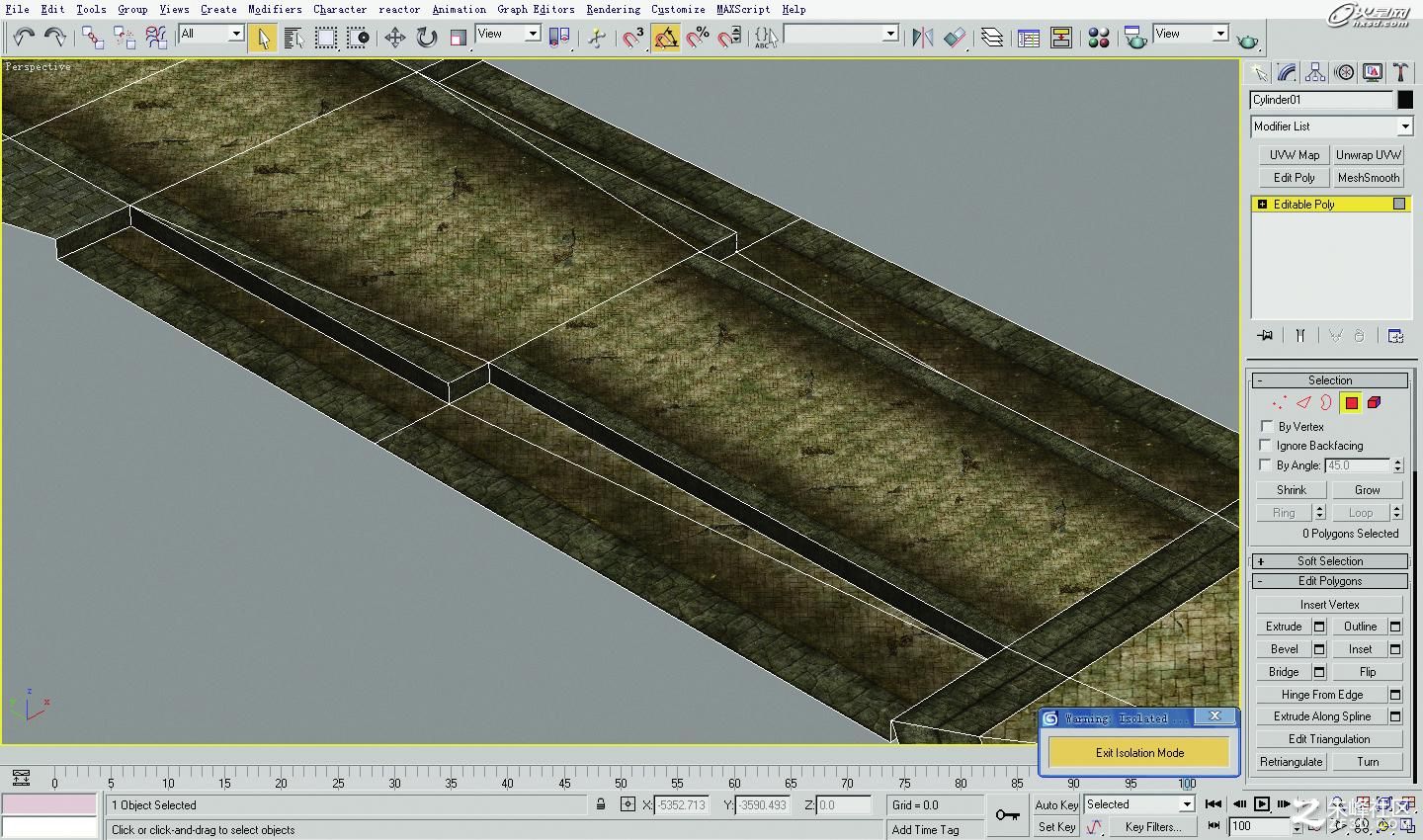

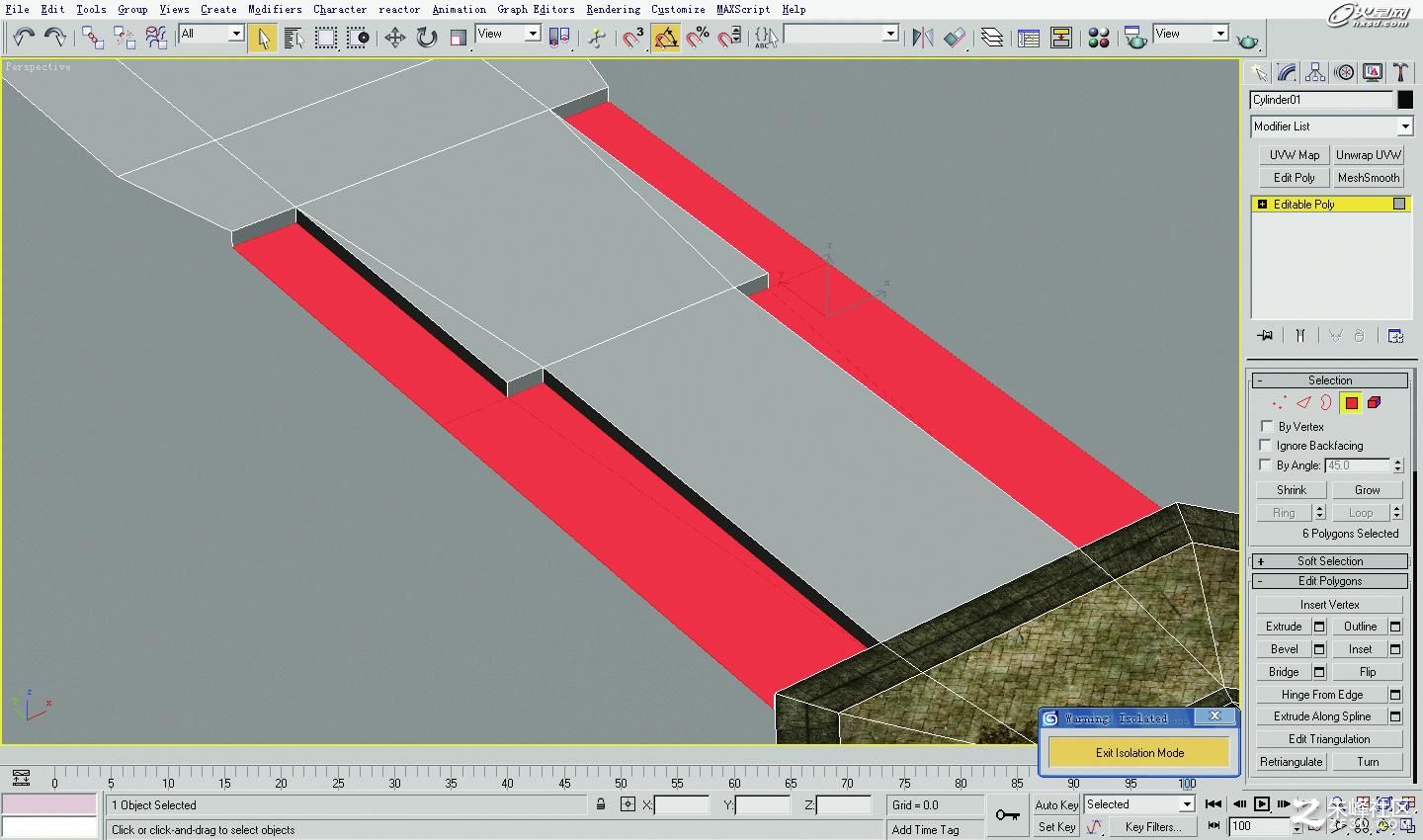

接下來開始進一步編輯制作走廊的地面模型結構，首先對地面進行布線劃分，方便后面制作水池的結構。進入多邊形面層級，選擇圖中所示的多邊形面，利用Extrude命令向下擠出，形成水池的模型結構（圖1-11）。將模型賦予貼圖，這里的地面貼圖跟房間前廳地面的貼圖相同，要注意仔細調整水池側面邊緣的UV（圖1-12）。

圖1-11制作走廊地面結構

圖1-12添加地面貼圖

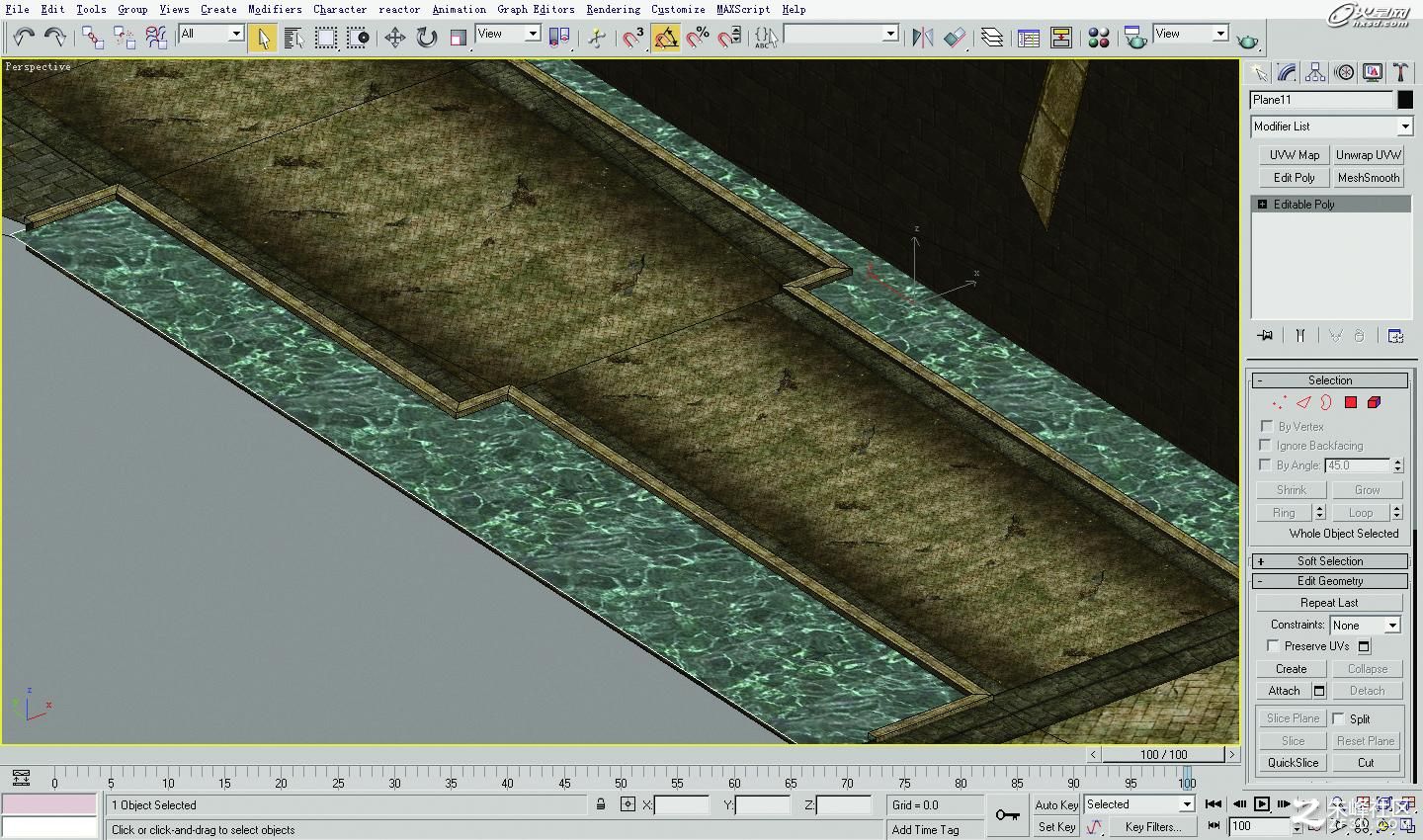

在3ds Max中建立Plane模型，整體賦予一張水紋的貼圖，將其放置在水池中，這就是水面模型（圖1-13）。其實游戲中的水面都是靠游戲引擎利用程序計算所生成的，這里制作的水面只是為了在整體制作時方便觀察所用，所以在導入游戲引擎前要將其刪除。

圖1-13 制作水面效果

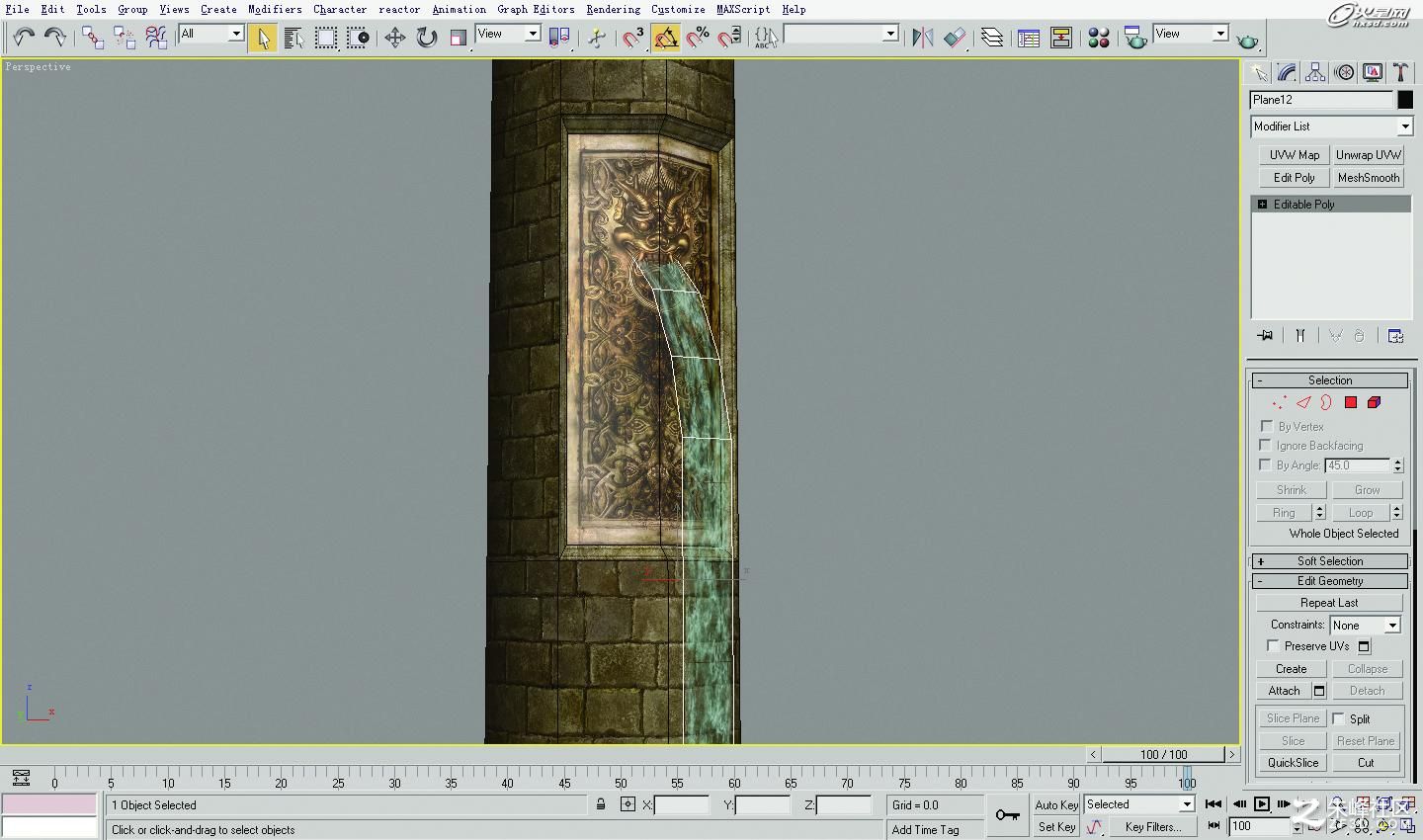

然后制作場景后方的兩根巨型立柱，在立柱龍形雕刻前方我們建立一個Plane模型，將其編輯成細長的條狀，并賦予水流的貼圖，之后會通過引擎中的UV動畫功能將其制作成動態的流水（圖1-14）。

圖1-14制作后方巨型立柱

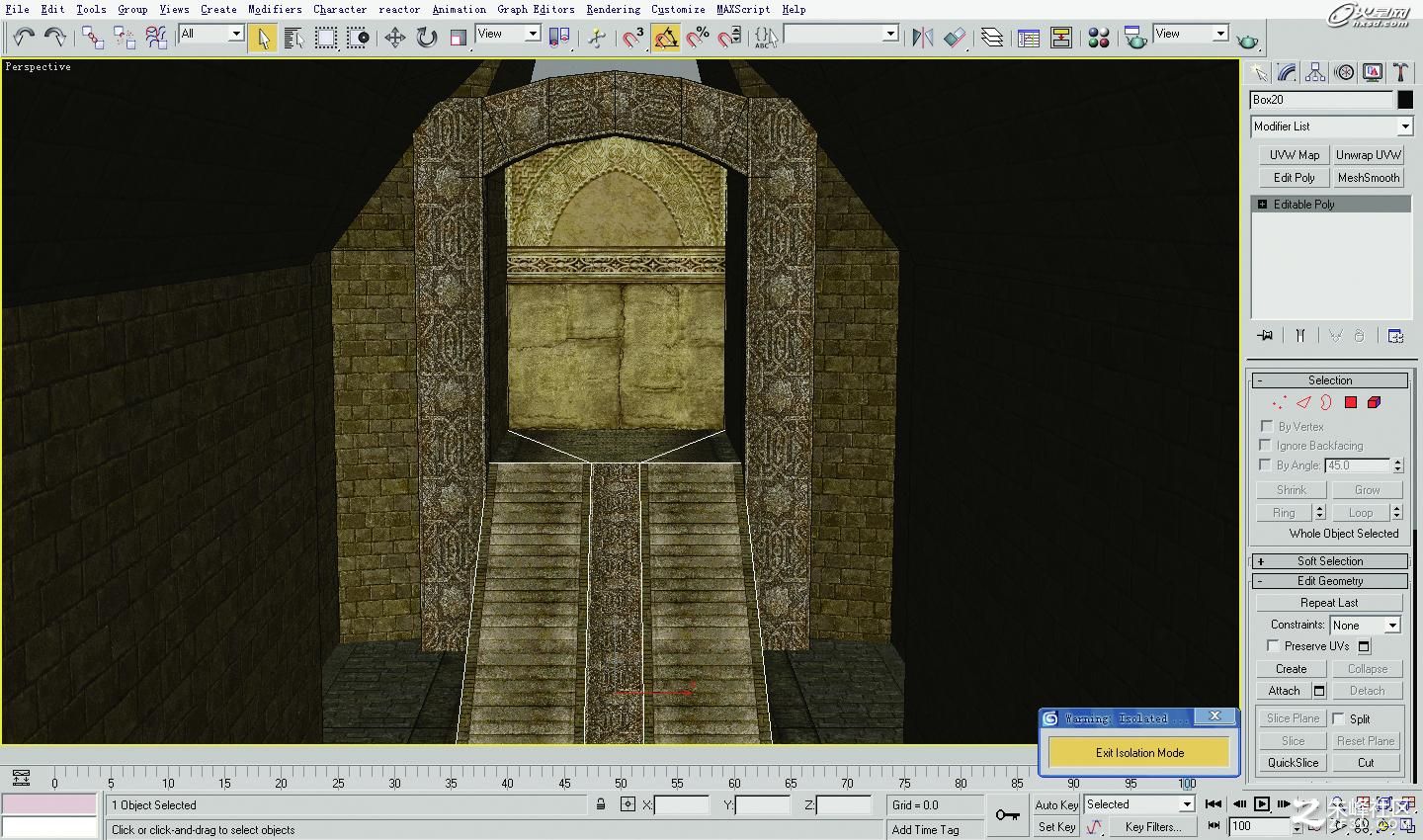

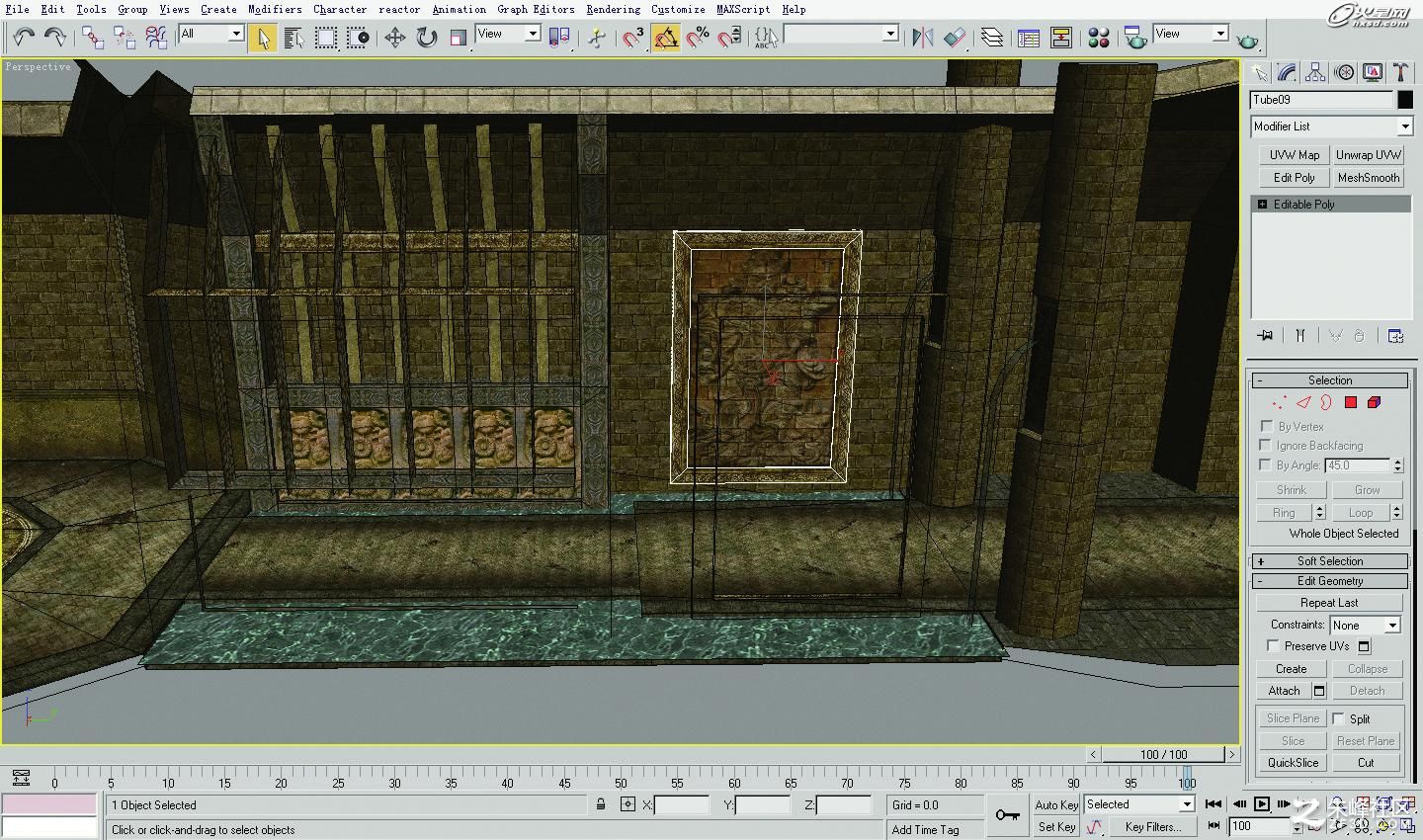

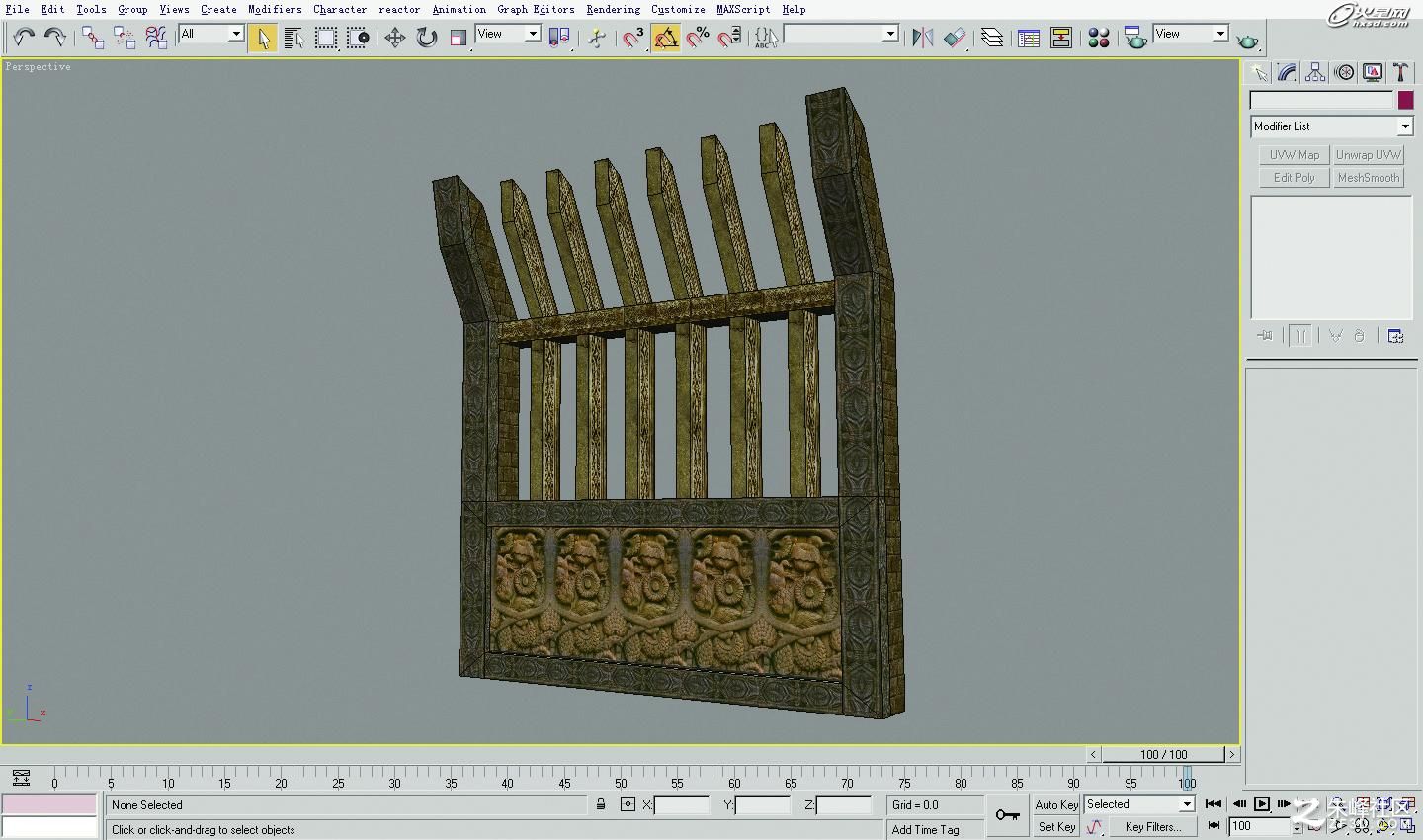

接下來制作走廊兩側的墻體裝飾結構模型并添加貼圖（圖1-15），同時在其旁邊的墻壁上制作添加壁畫裝飾模型（圖1-16）。圖1-17為最終完成的走廊效果。

圖1-15制作墻體裝飾結構

圖1-16制作添加壁畫裝飾

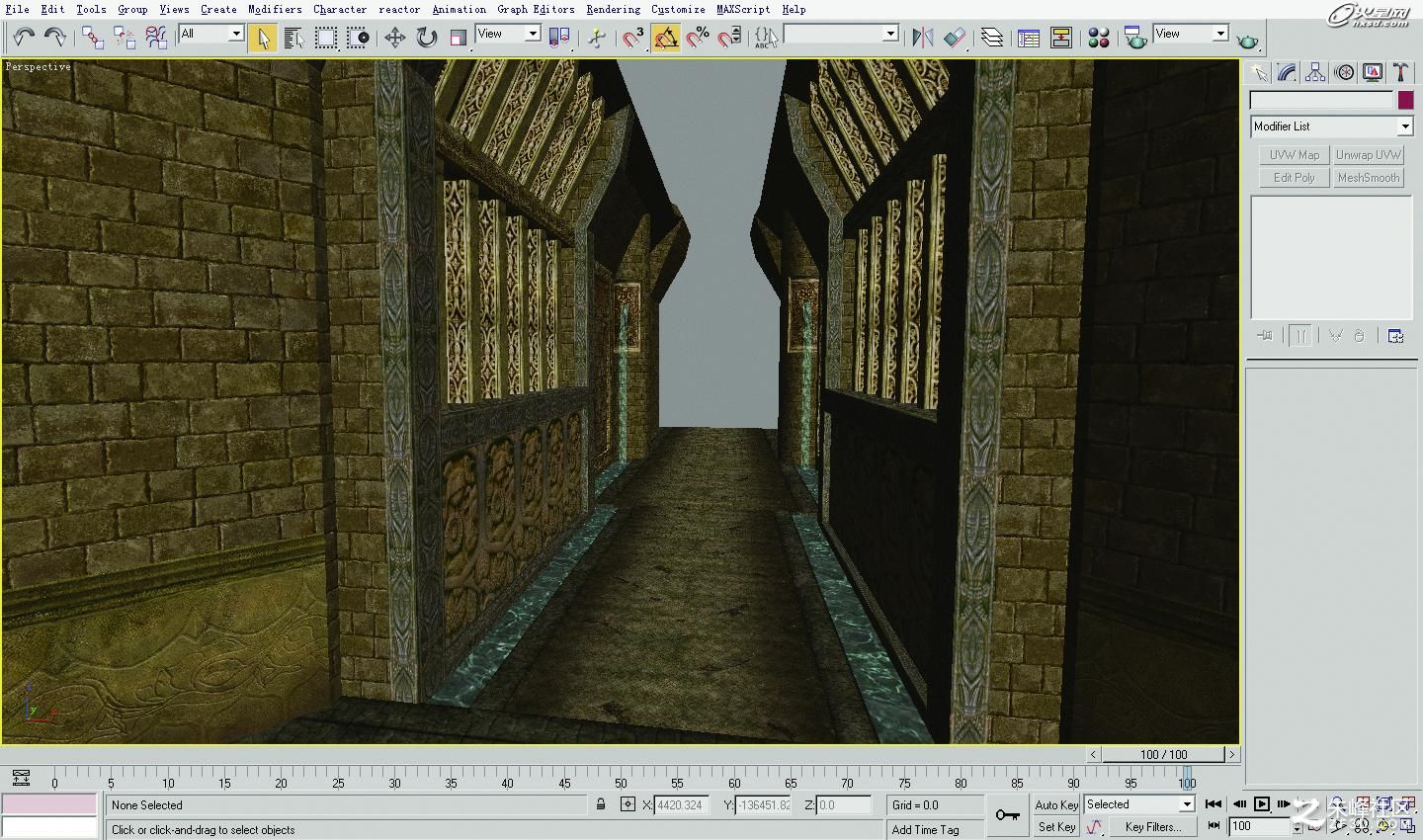

圖1-17走廊場景效果

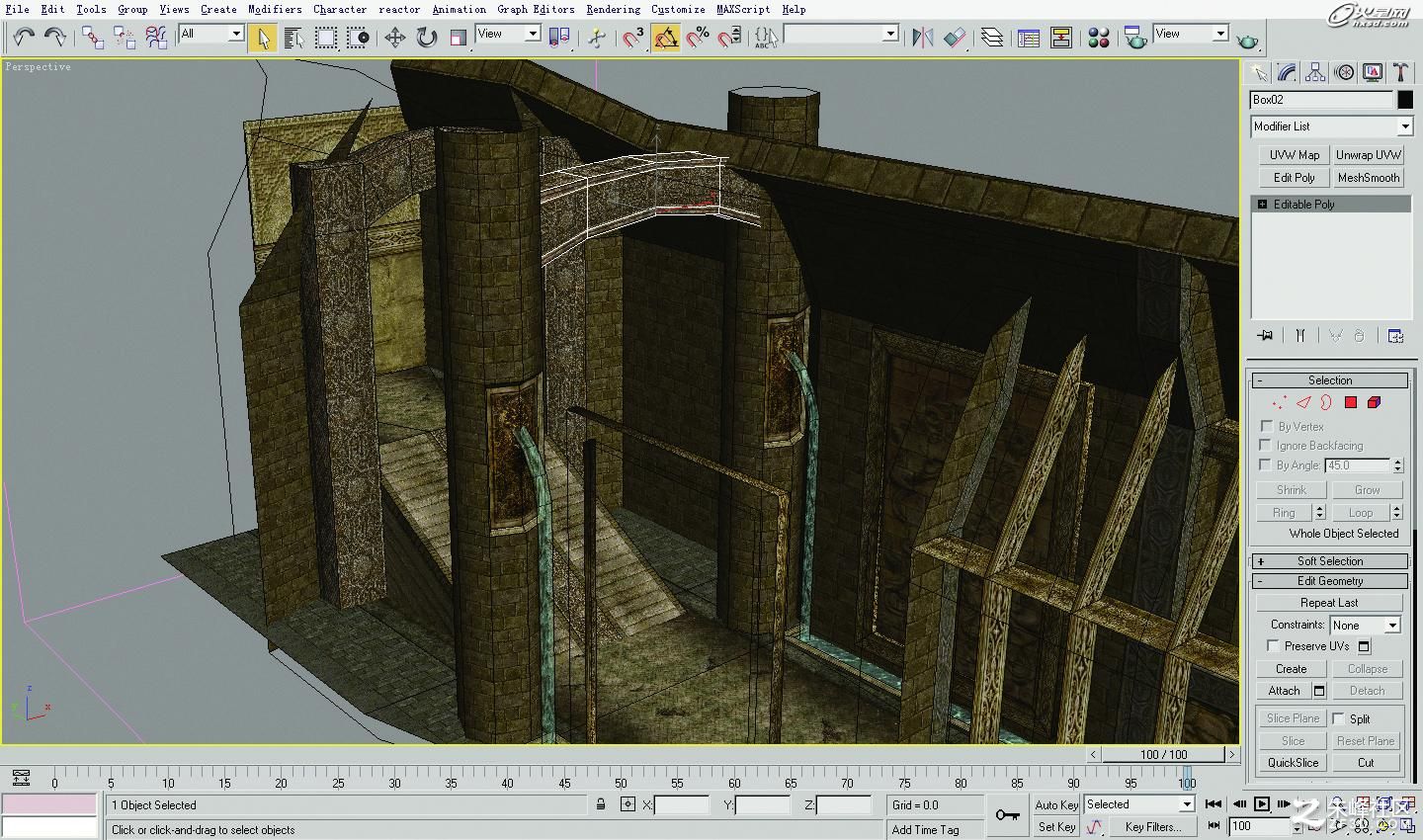

下面來制作BOSS所在位置的房間結構，其實這部分空間就是走廊延伸出來的場景，通過添加一些隔斷建筑結構所圍成的一個室內空間（圖1-18）。將之前制作完成的流水立柱模型放置到圖中的位置，并在兩根立柱之間制作出拱形結構（圖1-19）。

圖1-18制作BOSS房間結構

圖1-19放置立柱模型

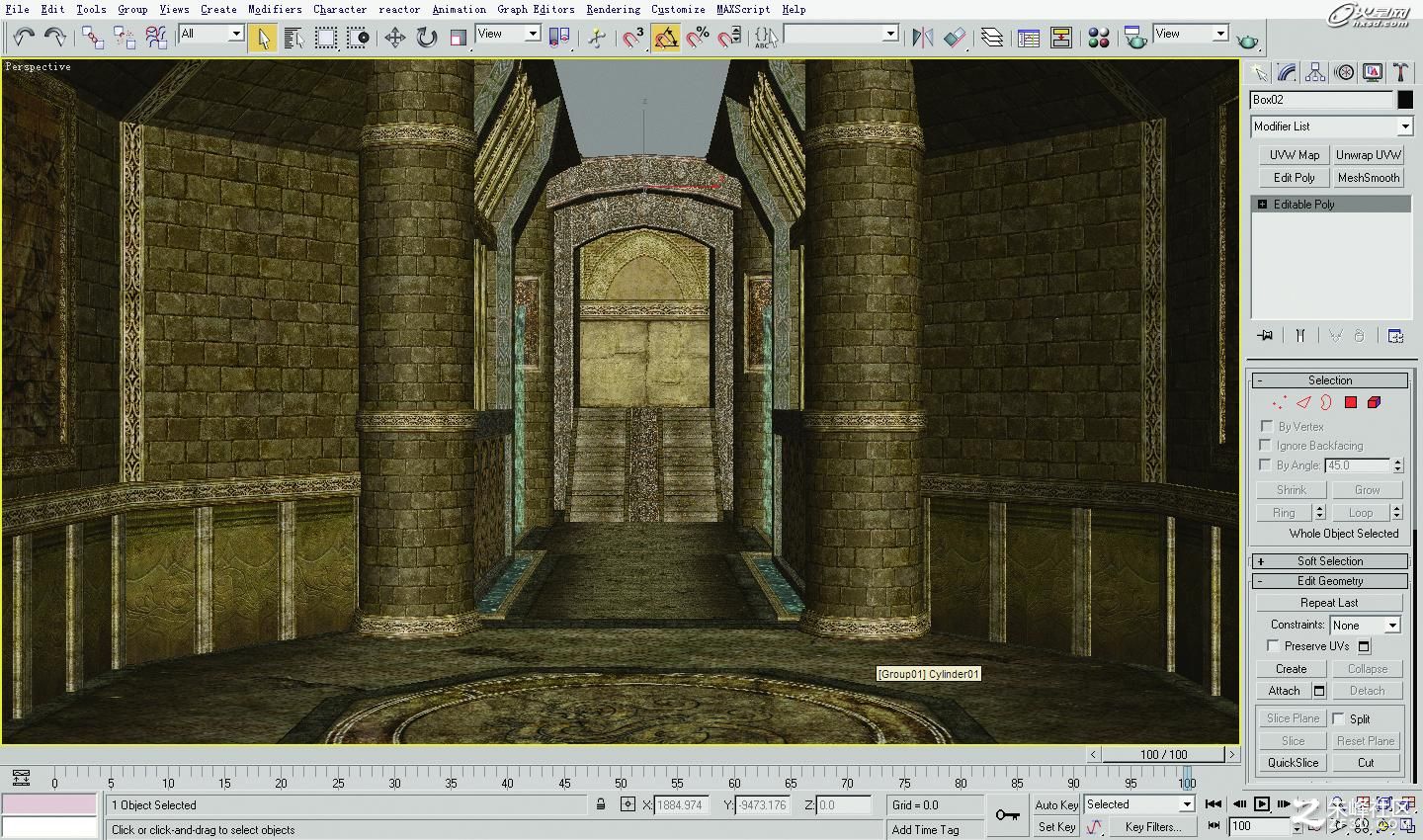

到此整個地下城室內場景的所有建筑結構就全部制作完成了（圖1-20），接下來的工作就是為整個場景添加場景道具和場景裝飾物件，增加場景整體的豐富度，進一步營造場景氛圍。現在整個場景的氛圍和感覺比較偏歐式，為了讓場景變得更加中式，下面來制作一些中國風的場景裝飾。

圖1-20完成后的場景效果

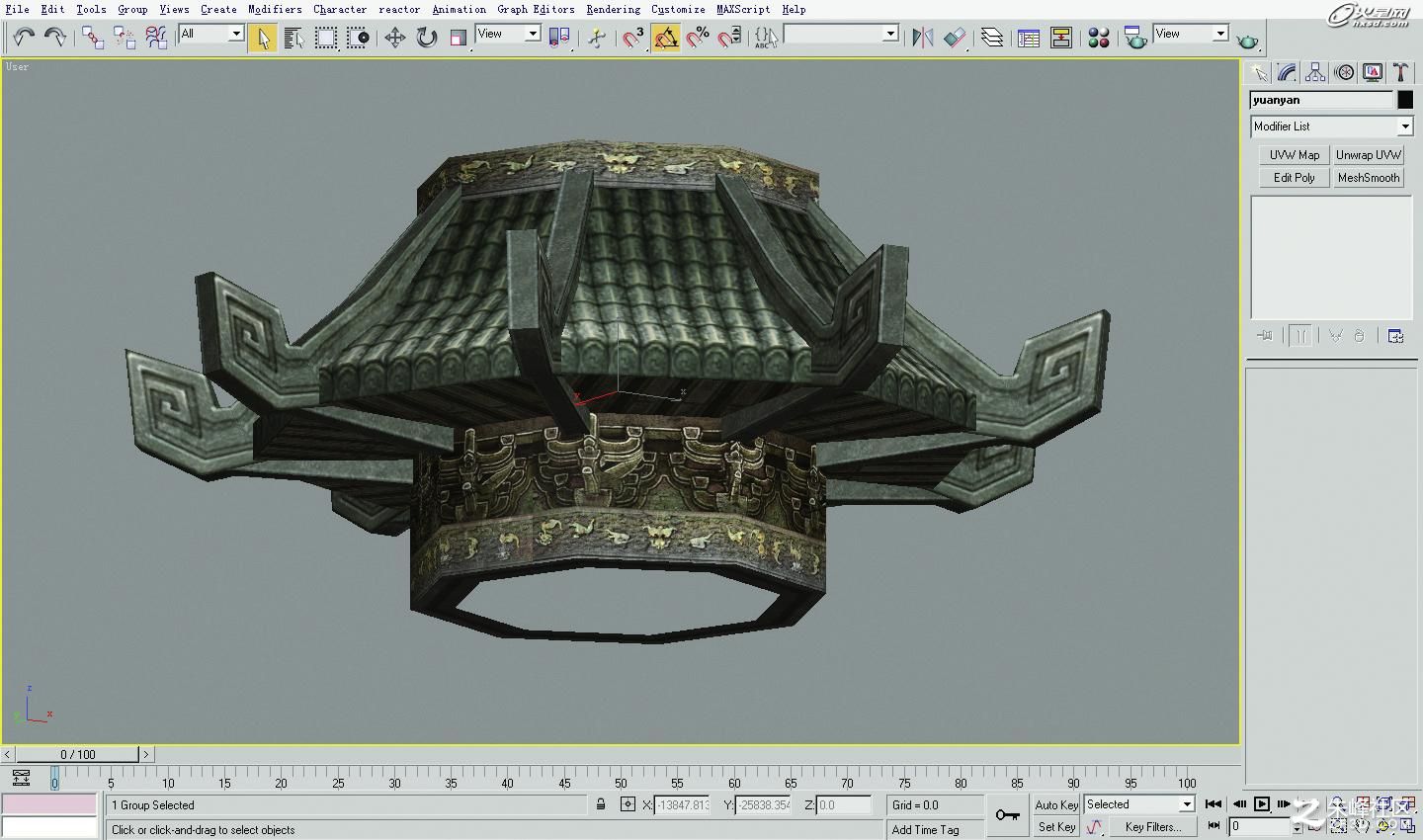

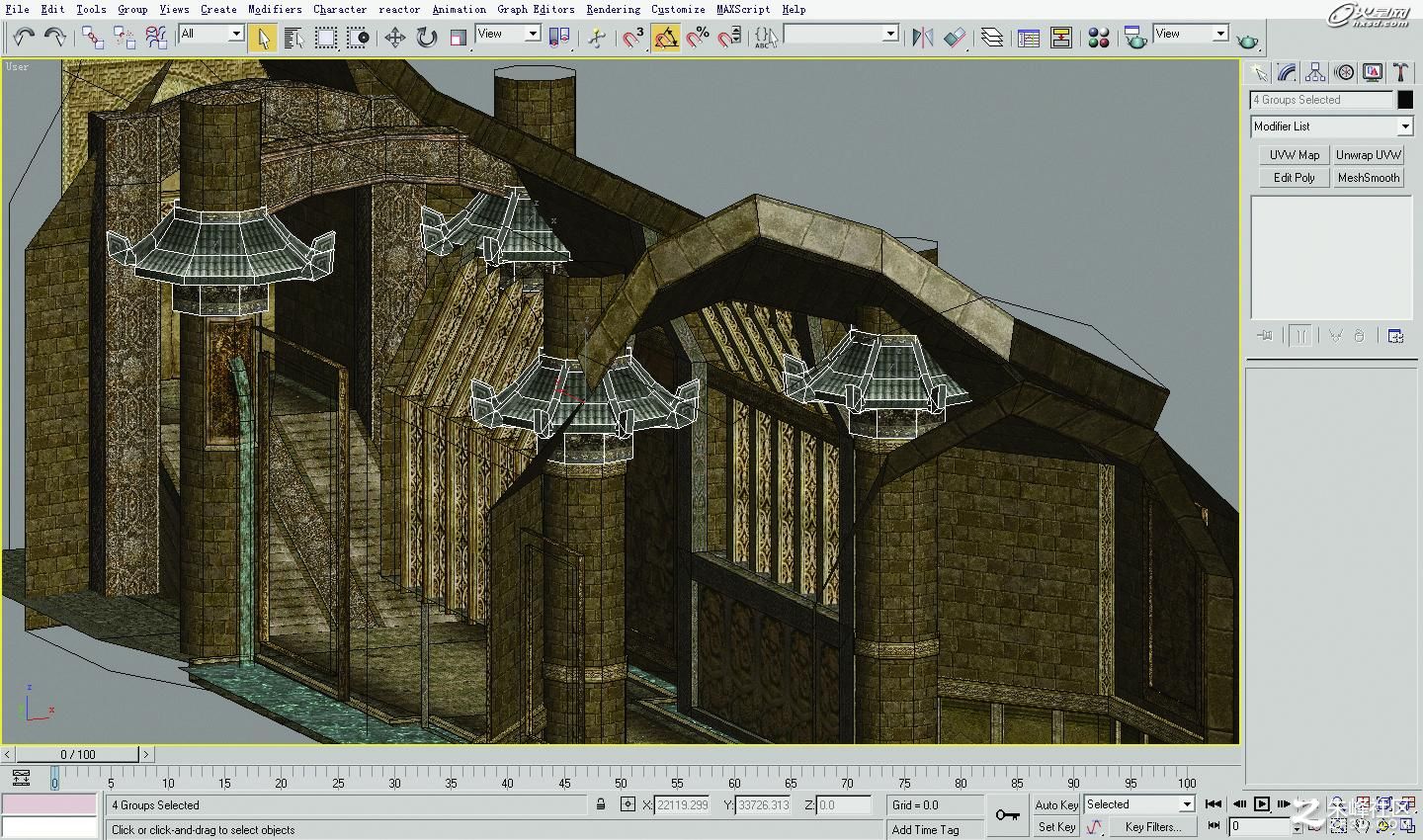

我們可以制作類似圖1-21中的立柱房檐裝飾結構（圖1-21），然后將其添加到四根巨型立柱上方（圖1-22）。

圖1-21制作立柱裝飾結構

圖1-22添加到立柱上方

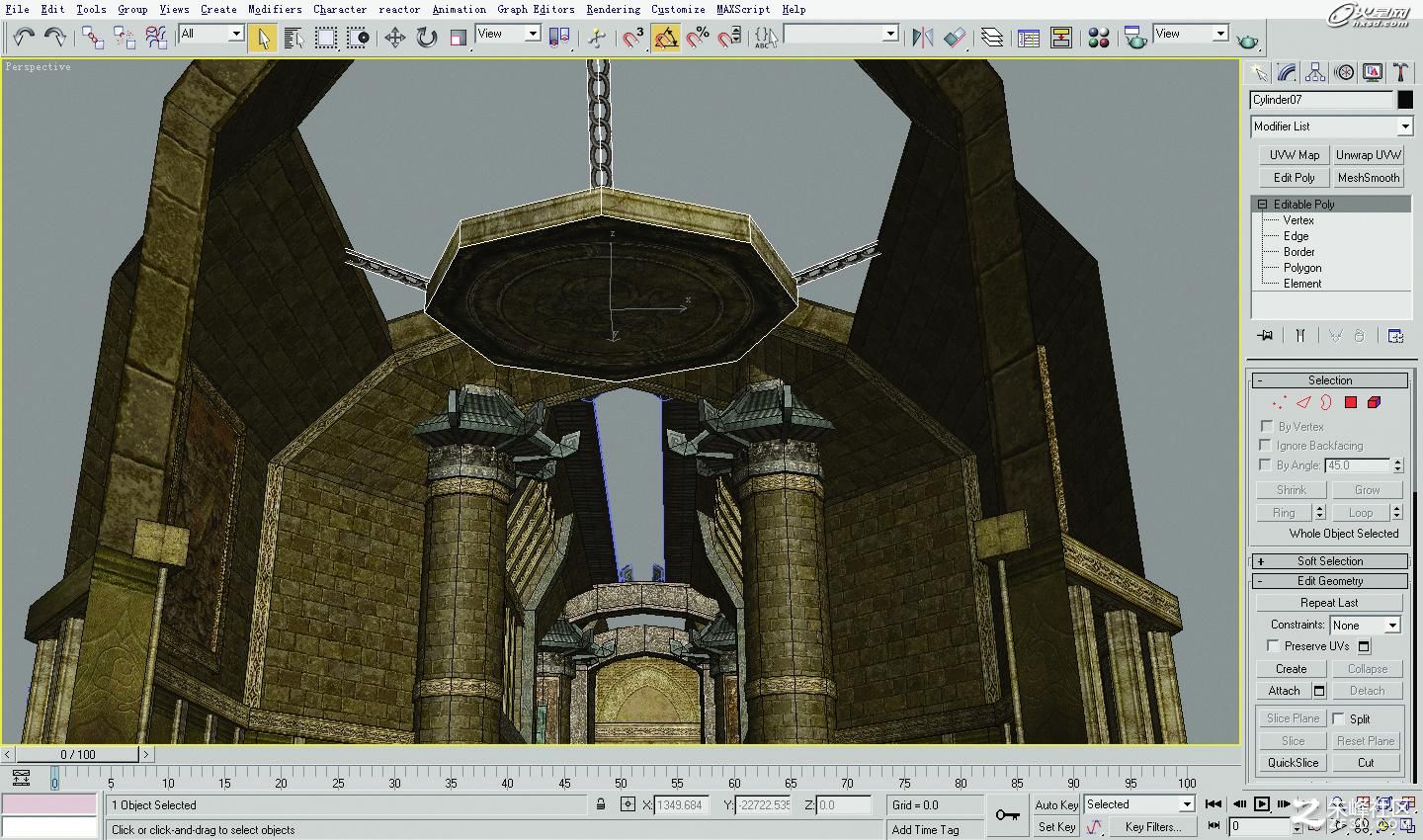

接下來制作前廳天井上方利用鐵鏈懸掛的裝飾模型，鐵鏈?zhǔn)抢�用Alpha貼圖和面皮模型來制作的（圖1-23）。

圖1-23制作天井裝飾模型

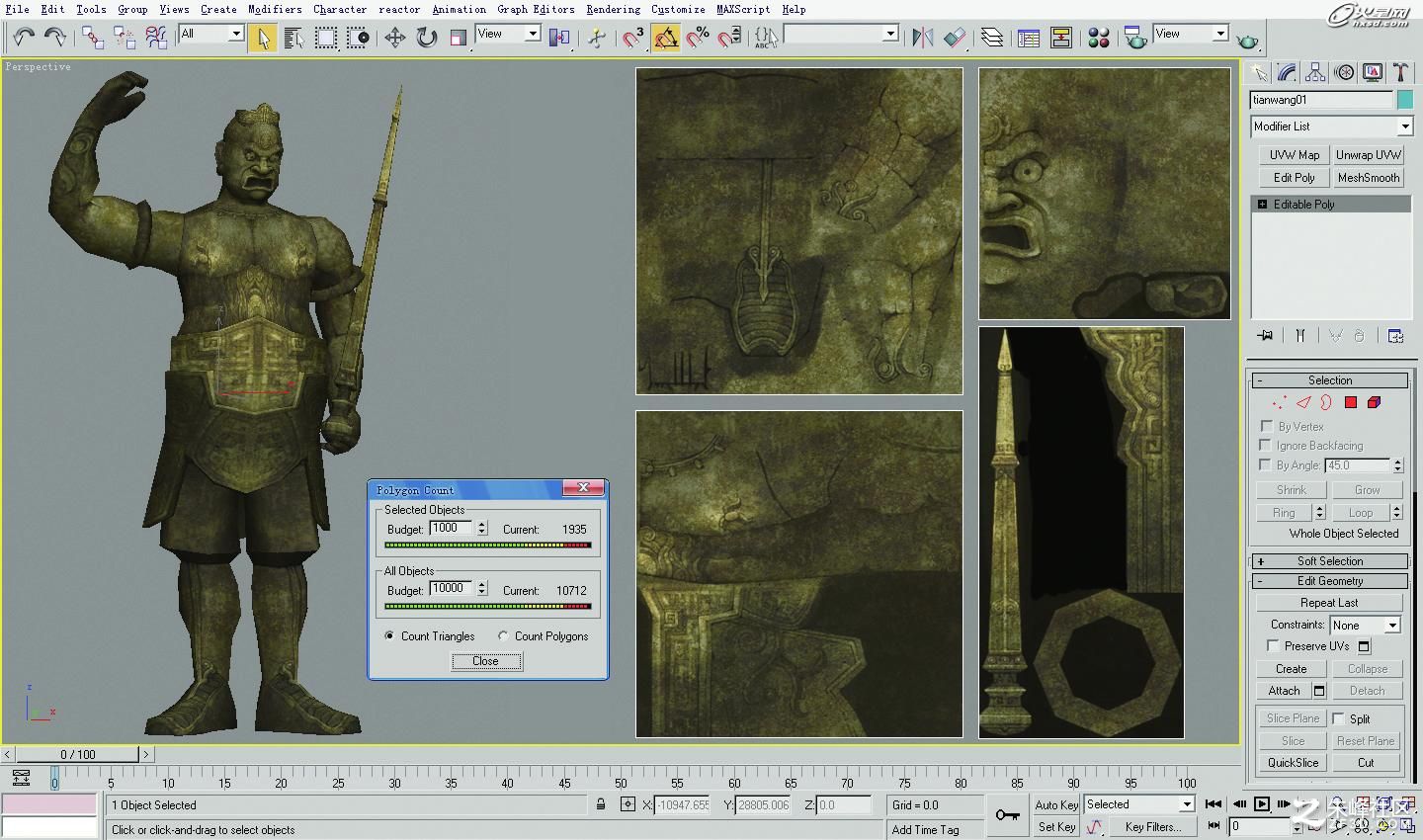

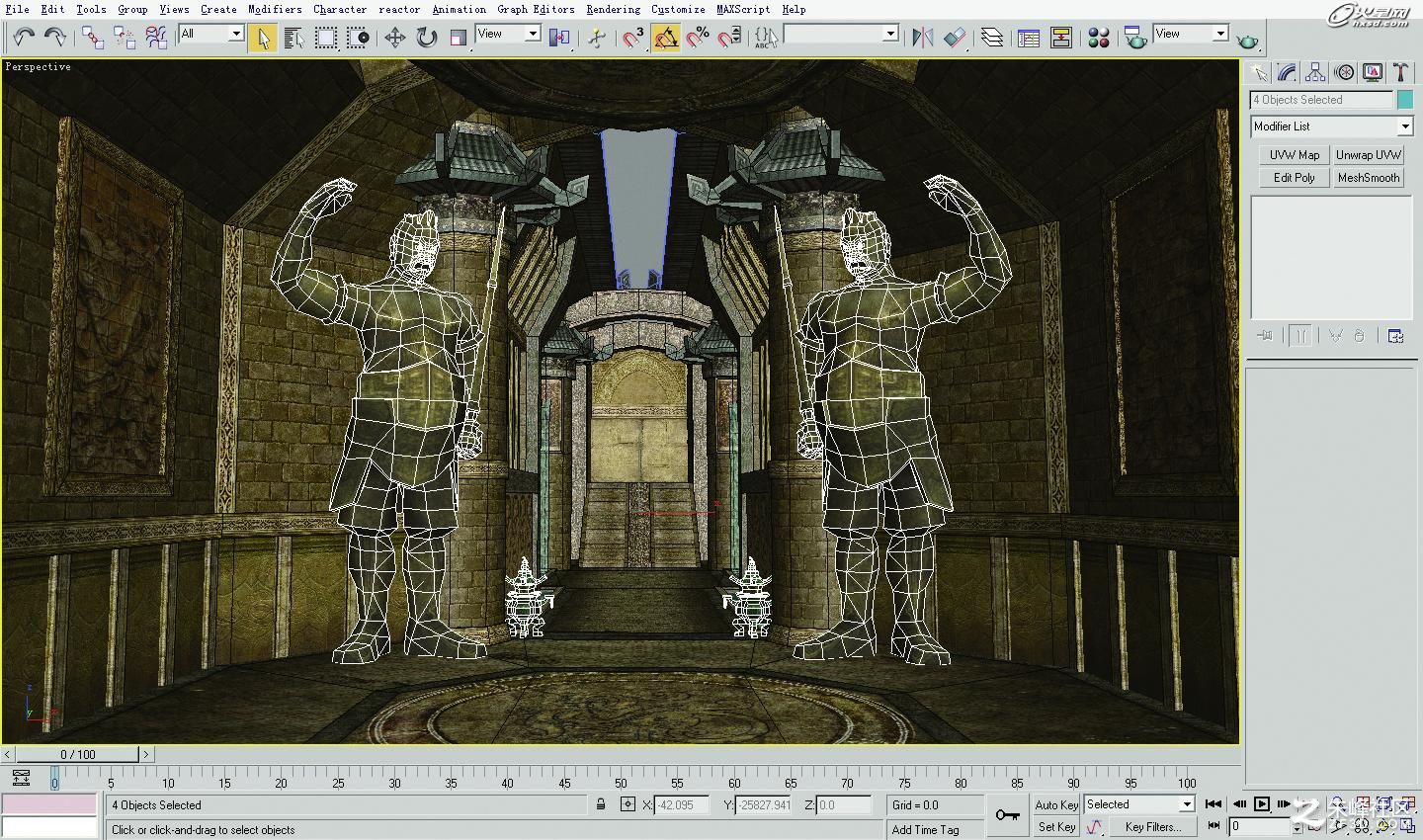

然后在場景前廳制作添加兩尊巨大的石像模型和銅爐模型（圖1-24）。銅爐模型就不多說了，這里主要講下石像模型，對于游戲場景中用到的塑像模型必須要遵循精簡的原則，在保證基本形態的前提下更多的細節還是要靠貼圖來表現，石像整體只用了1900余面，模型整體高大威嚴，且保證了細節的豐富。圖1-25右側是模型所用的四張貼圖：頭部一張貼圖，身體和裙飾一張貼圖，四肢一張貼圖，腰帶、臂環、法器等裝飾物件一張貼圖。

圖1-24制作添加石像和銅爐模型

圖1-25石像模型及貼圖細節

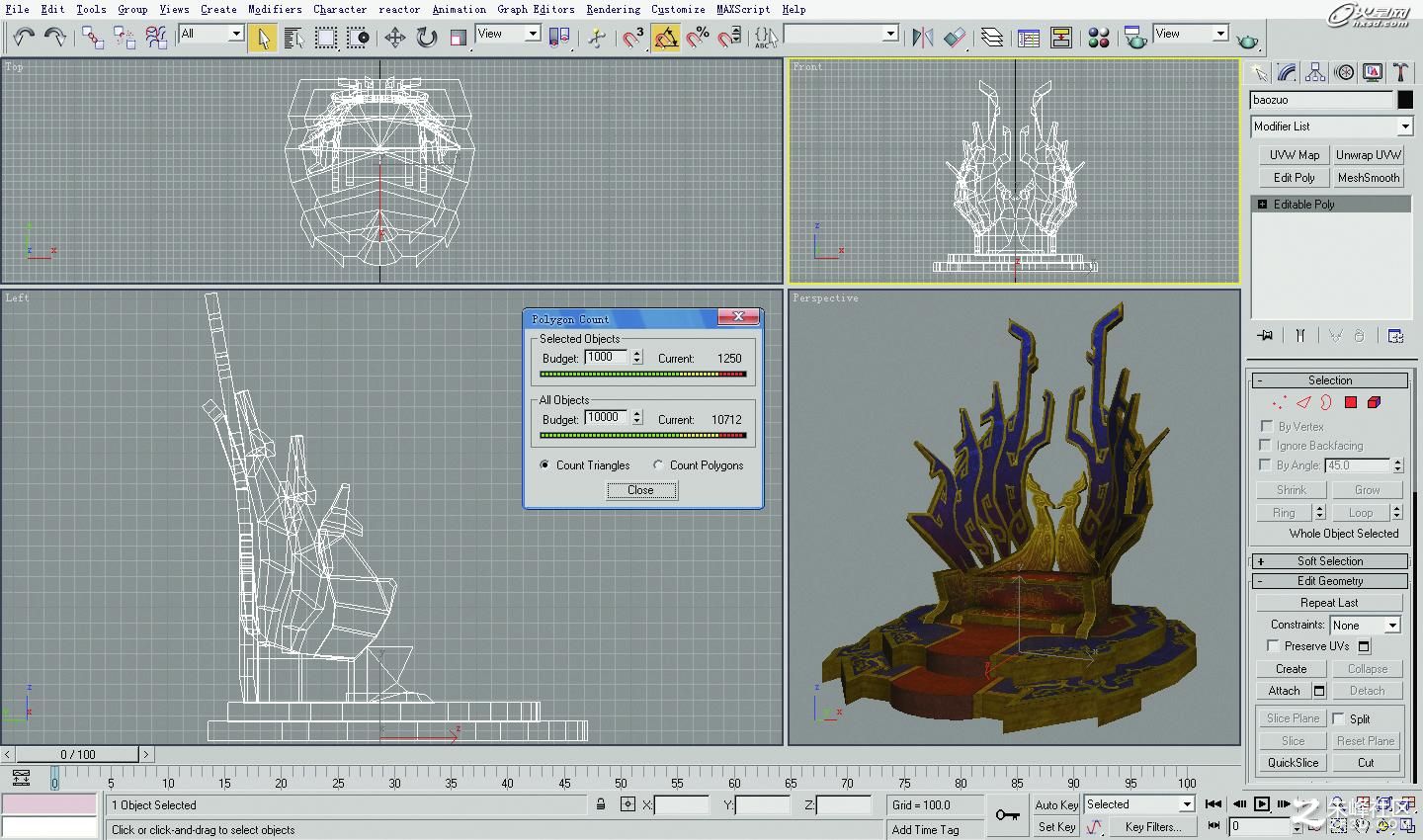

最后在BOSS所處的房間內放置寶座模型，模型分為兩部分，下面的基座模型和上面的座椅模型，下面雙層的基座是完全相同的模型，通過復制完成，上方的座椅靠背的復雜結構也基本是利用復制命令制作成的。模型十分簡單只用了1200余面，細節部分主要是靠貼圖來完成，貼圖也只用了兩張，座椅和基座一張，靠背一張（圖1-26）。圖1-27是場景最終完成后添加燈光渲染后的效果。

圖1-26寶座模型

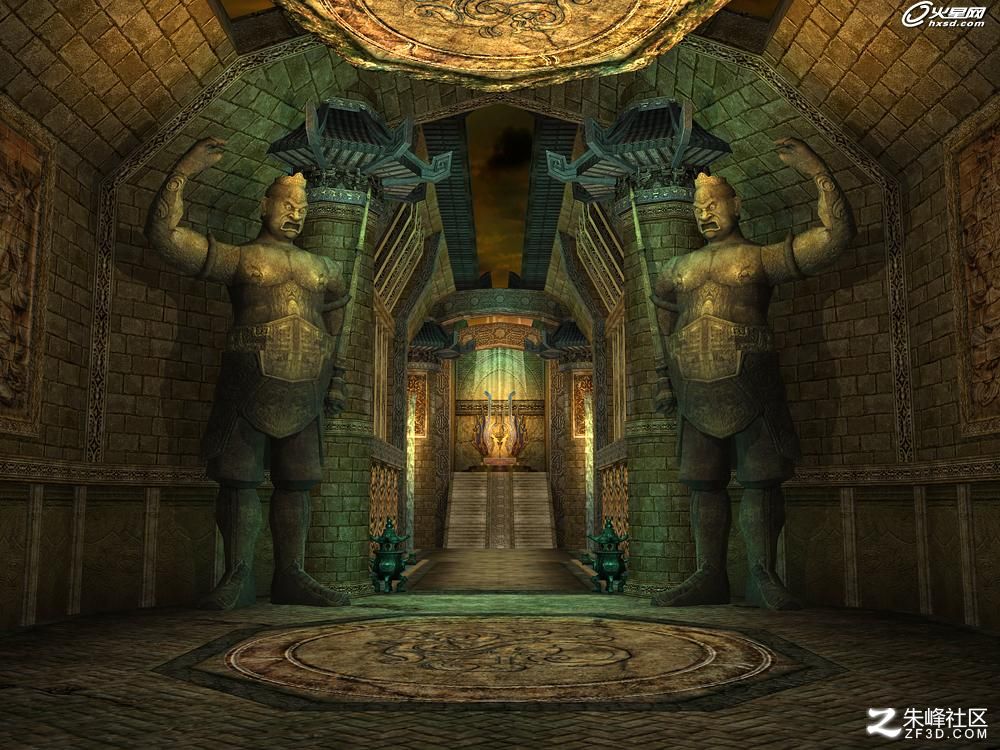

圖1-27場景最終完成的效果

作者博客：http://blog.sina.com.cn/chaosthinking

個人作品
