木版畫變CG妹子！《At Sea》三維角色制作解析

導言：大家好！我是姚勇林，網名damonyao。很高興再次跟大家分享我的作品《At Sea》，本作的創作原型來源于Audrey Kawasaki的木版畫，當我無意中看到了這幅畫時，就被那獨特美感深深吸引，于是抱著練習的心態做了這個3D版本。下面我做一個簡單的制作講解，希望對大家有所幫助，有任何問題大家一起交流學習。

制作周期：3天

使用軟件：3ds Max、ZBrush、VRay、Photoshop、Hairtrix、Marvelous Designer

參考素材

制作本次作品最主要的參考是Audrey Kawasaki的木版畫，另外我找了一些日本藝伎和中國古代女子的圖片，用作發型和服裝的參考。圖片如下：

模型的制作

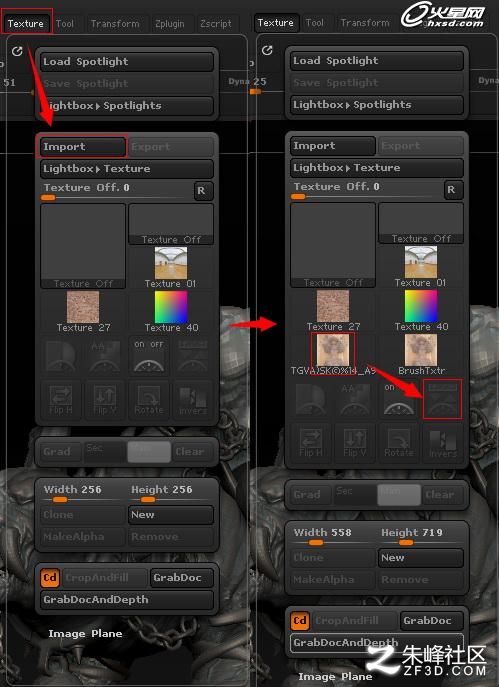

收集完參考素材，下面開始模型的制作，首先是頭部模型，頭部模型我使用了基礎模型進行調整。把基礎模型導入到ZBrush中，通過Texture\Import導入?yún)⒖嫉膱D片。

然后對照參考我調整了頭部的大小和五官的大致位置。之后使用遮罩配合移動做出了選區，對手臂和手指動作進行調整。

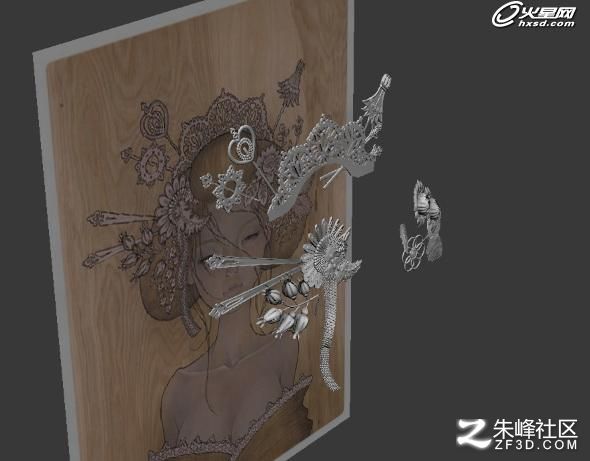

而頭上的一些發飾，我基本上是在3ds Max里使用Poly完成建模的。在創建基礎模型的時候，我結合ZBrush進行模型的調整，因為ZBrush在造型上是非常方便快速的。

最后發飾根據參考的位置擺放，擺放時錯開前后距離，增加畫面的層次感。

服裝的制作

為了快速制作出真實的衣服布料，我在這里使用了專業的三維服裝設計軟件Marvelous Designer，這是一款非常強大的實時布料模擬軟件，可以模擬出不同重量、不同質感的布料效果，并且還能產生動畫。

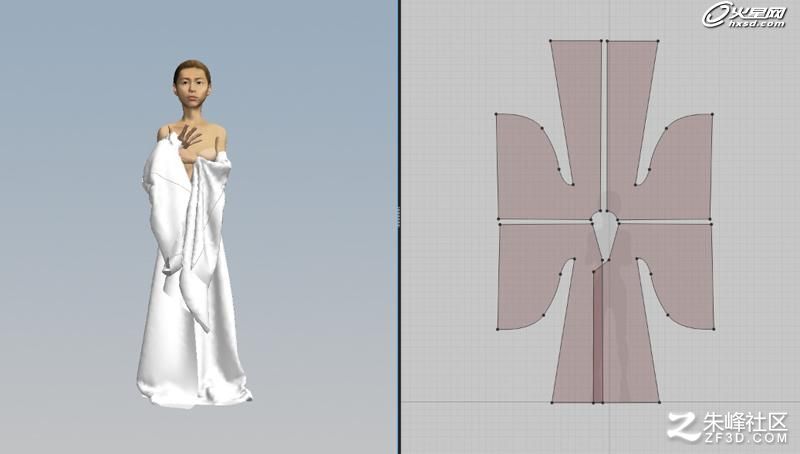

我使用了Marvelous Designer軟件中的基礎模型，并大致調整了動作，模擬出了我想要的布料外形。如下圖：

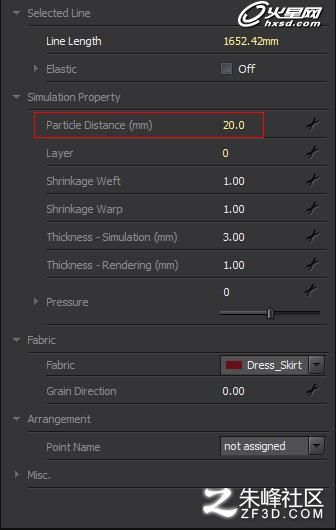

在模擬前，如果發現布料模型的網格密度不夠時，可以選擇布料，在右邊的屬性窗口，通過設置Particle Distance調整網格密度，值越小網格越密。

設置布料的屬性為Chiffon（絲綢），還有一些皮革、棉的材質，我們在制作中可以根據具體需求設置相應的材質類型。

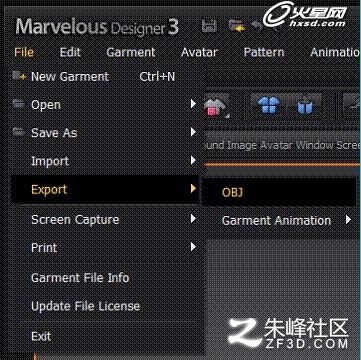

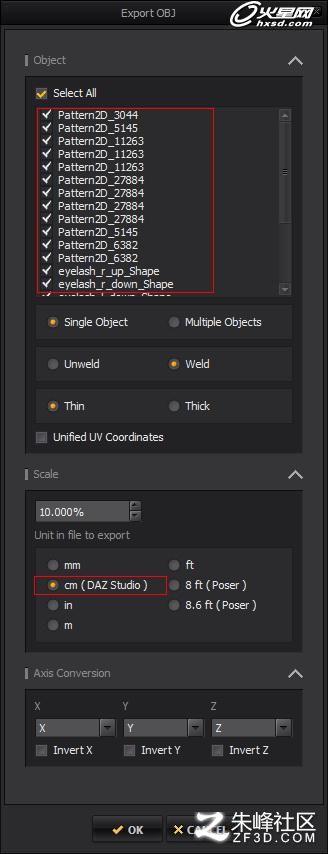

然后選擇需要導出的布料，導出OBJ格式。

注意：導出時我們通常選擇的單位是厘米。

把模擬出來的布料導進ZBrush中，再將布料匹配到人物身上，對模型進行一些細調。

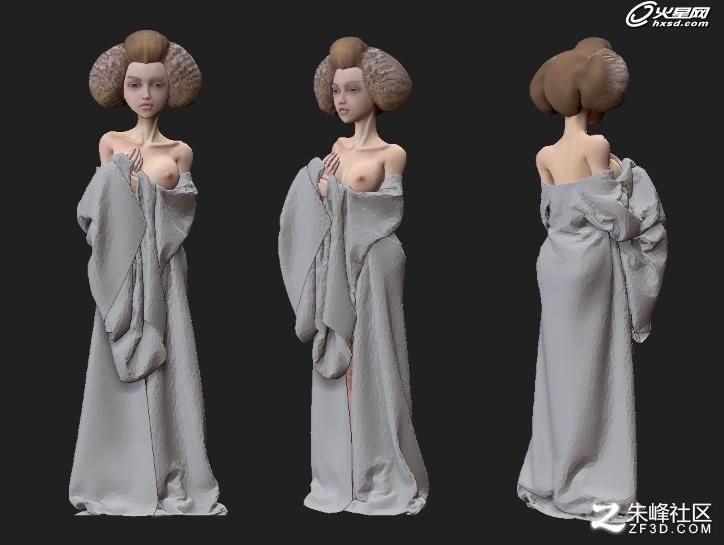

下面是衣服的一個整體效果。

頭發的制作

接下來制作角色的頭發，我在ZBrush中，用一個球刷出了頭發大概的樣式，可用來查看和對比整體效果。

然后在3ds Max中，使用毛發插件Hairtrix進行制作。首先選擇一塊頭皮模型，添加Guides from Surface修改器，使模型表面生成毛發控制器，然后添加Ox Edit Guides修改器，用來編輯控制線。當編輯好想要的造型之后，添加Ox Hair from Guides修改器，生成毛發。再通過Ox Render Settings修改器控制毛發的粗細。最后添加VRayOrnatrixMod修改器用于Vray毛發的渲染。

關于使用Hairtrix制作毛發在這里就不做過多介紹，需要了解更多的可以查看我在作品《回憶》中更詳細的介紹：http://news.hxsd.com/CG-art/201304/674615_12.html

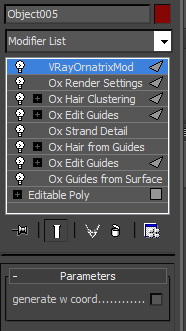

修改器列表如圖：

材質和渲染

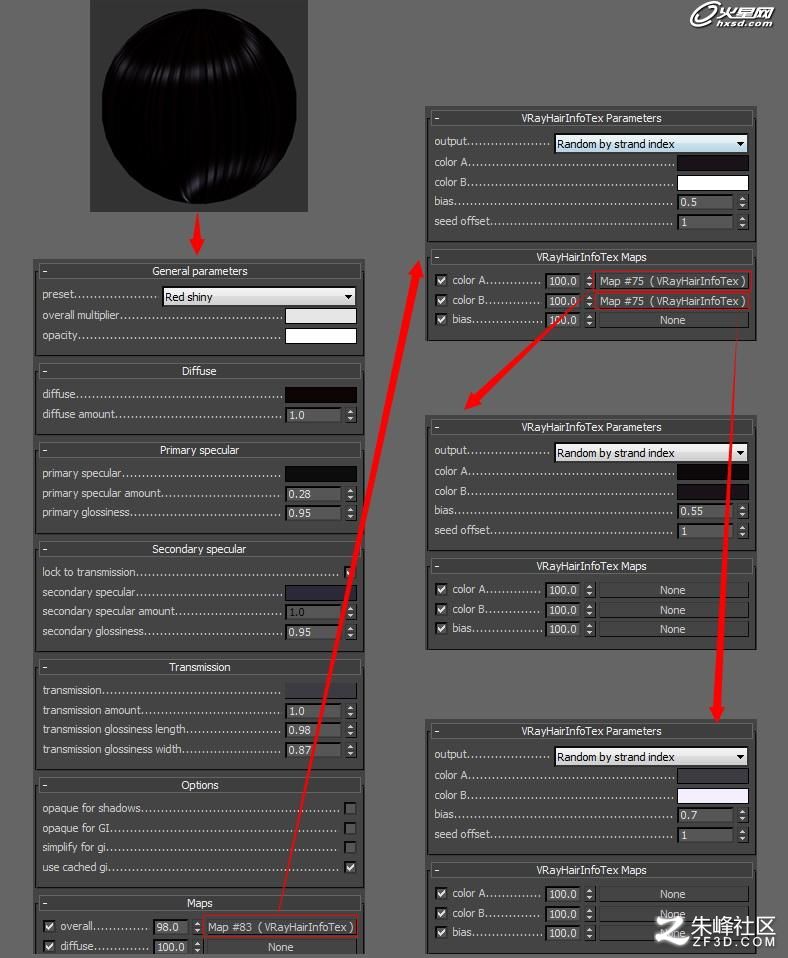

頭發材質使用VRayHairMtl，在overall通道中添加了VRayHairInfoTex控制頭發的顏色變化。如圖參數只做一個參考，具體根據自己想要的效果調整。

皮膚材質使用了Vray的混合材質，以VrayFastSSS2為基礎材質，混合了兩個基本的VRayMtl用來更好控制皮膚上的高光。

最終渲染如圖

如果需要做一些風格化的調整，在渲染前應該做一些渲染設置，使用Vray渲染設置面板中的渲染元素進行分層渲染，輸出Diffuse、Color、Shadow、3s、ZDepth、Specular、Refraction、Reflection等，便于后期調整。

另外為了增加圖像的厚重感，渲染一張AO圖，AO圖可以使用Vray的燈光材質和污垢材質結合，下圖是渲染得到的一個很好的AO效果。

好了，以上就是我要跟大家分享的教程，如果有任何都可以在文章下留言或者給我發郵件哦！下面再最后欣賞一下最終效果圖，希望大家喜歡并關注我。
