VUE布爾運算制作地形

　　VUE提供的地形工具非常的強大，可以在極短的時間內創建出高精度的復雜地形，并且提供了多邊形的轉換功能用來輸出到其他的3d軟件使用，對于游戲與3D場景的地形設計可以說是絕佳的制作工具。

　　現在我們將通過簡單的技巧來制作出一個特殊的地形物件，這里面使用的是3D軟件最常用的一個工具——布爾運算(Boolean)來完成這個模型。

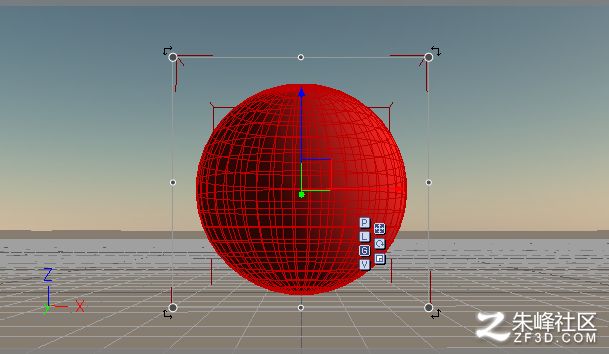

　　首先在VUE里面創建一個基本的球體，如圖所示，在創建的模型上面，會顯示出功能小方塊以方便我們快速的對模型進行調整，一般的情況下可以先忽略掉這個小方塊的操作。

　　接著使用球體上面的縮放工具將球體沿著Y(藍色箭頭)軸進行擠壓，如圖所示：

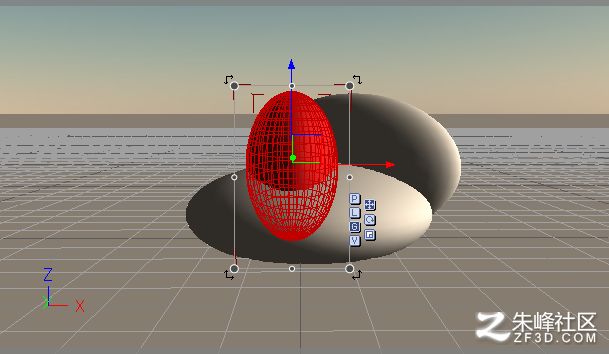

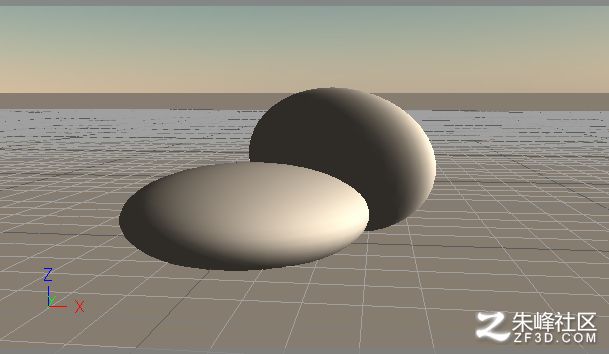

　　按下Ctrl+D進行球體的復制，在頂視圖里面使用縮放工具將復制出來的球體再一次進行擠壓，然后調整一下兩個球體的關系位置，如圖所示：

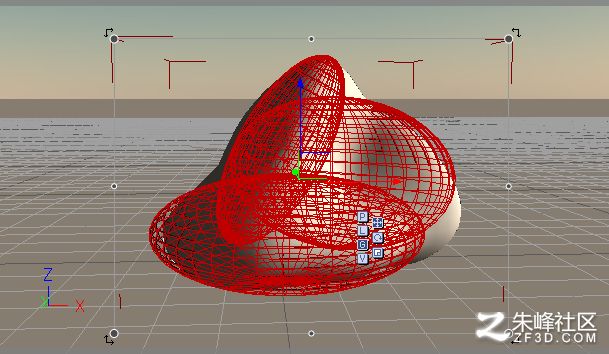

　　繼續使用Ctrl+D復制第三個球體，仍然使用縮放工具進行擠壓，在視圖里面注意調整的軸心即可。

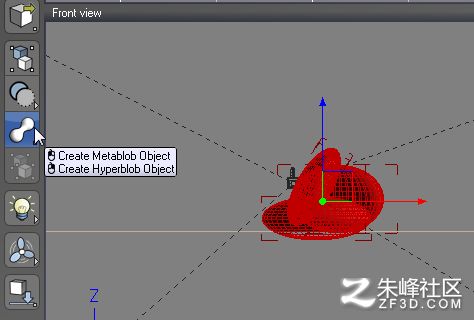

　　將三個球體的位置擺放好之后，選擇Create Metablob Object功能，Metablob簡單來說就是變形球的一個融合效果，可以將不同的物件在合并時自動產生圓滑的曲面，早期在沒有NURBS的工具時，Metablob經常被用來制作生物的模型。

　　如圖所示，在Metablob的作用下，球體會融合成一個圓滑的物件，這時如果我們?nèi)ヒ苿尤我粋�球體，也會改變生成的物件外觀。

　　在Metablob上面以右鍵方式選擇Edit Material，我們需要對這個物件進行材質上的替換。

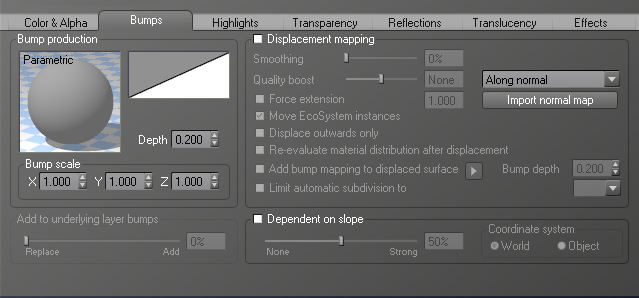

　　在Bump的標簽里，雙擊球體的顯示框彈出凹凸效果的材質列表，我們希望在物件的表面增加類似巖石的效果。

　　如圖所示，在列表里面我們選擇了一個Sedimentary Rock的凹凸效果，這是一種類似表面沉淀或是海水浸泡后的巖石紋理。

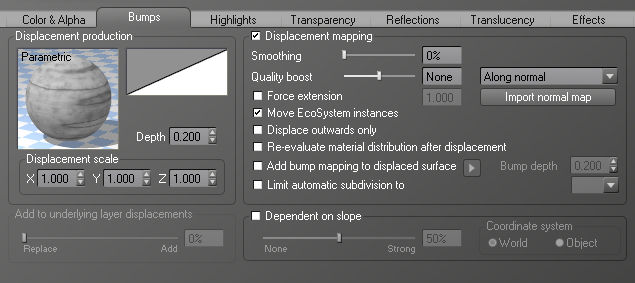

　　勾選Displacement mapping功能使物件的表面能呈現出更為強烈的凹凸效果，然后修改Depth的數值，這里的數字可以從0.2到1的范圍內來進行測試。

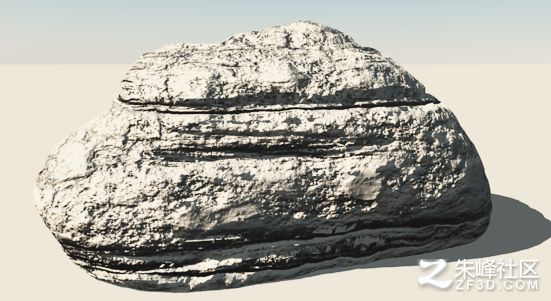

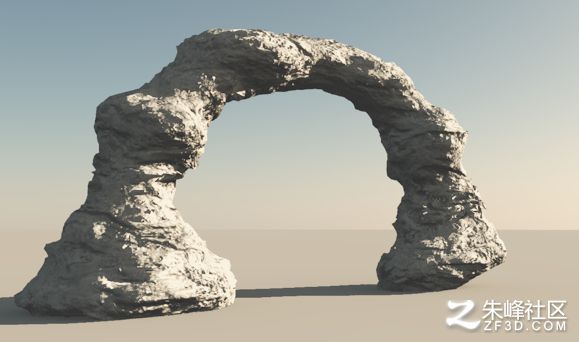

　　如圖所示，這是更換材質后的渲染效果。

　　了解Metablob的基本運作方式后，現在我們嘗試用其他的形狀來組合出不同的地形物件，如圖所示，在場景里面先建立一個基本的甜甜圈物件。

　　建立一個球體，然后將其壓扁后擺放在甜甜圈的左下方。

　　使用Ctrl+D的功能方式繼續復制出其他的球體，并對每一個球體進行大小不同的調整與位置的擺放，如圖所示：

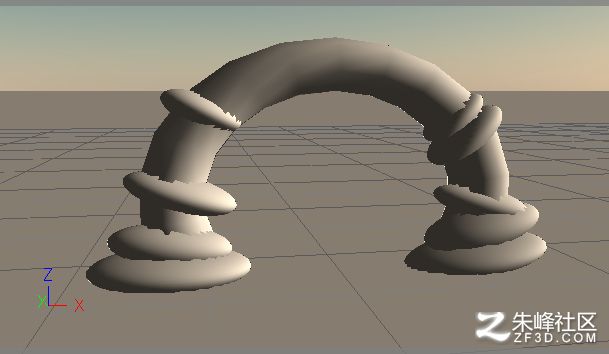

　　選擇所有的物件后以Metablob進行組合，進行渲染后可以看到所有的物件已經融合成一個平滑的網格物體，接下來還需要進行材質的設置。

　　在Bumps標簽里面一樣選用之前使用的Sedimentary Raock材質，勾選Displacement mapping，然后再勾選Add bump to displaced surface選項來增加紋理的細節。

　　如圖所示，在經過材質的重新設置后，網格物體表面呈現出來的質感就比較接近地形效果。

　　除此之外，Metablob的地形也能以烘培方式將網格模型轉換為多邊形的結構，如圖所示，在Metablob上面按右鍵選擇Bake to Polygons，在彈出來的選項里面即可對轉換的多邊形數量進行設置。
