使用3ds Max制作的手機模型——NOKIA N82,以下為完成圖。

下面開始制作步驟:
首先在3ds
Max中創建三視圖,將三視圖的尺寸盡可能縮放到實物大小。如下圖所示:

手機的側框,首先根據三視圖建立模型,盡可能保證所有面為三角形或四邊形。如下圖:

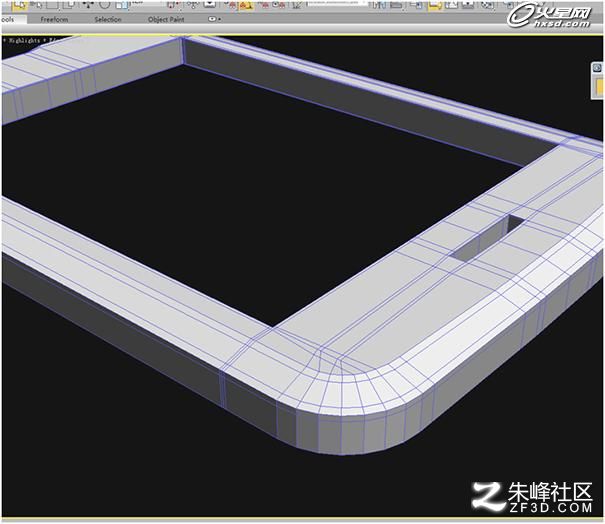

如下圖,逐步豐富結構,添加定型線。單個零部件盡量使用單個Editable Poly完成。

如下圖,逐步增加細節以及定型線。并加入Meshsmooth編輯修改器,測試完成后,可將顯示值調為0,渲染值調整為2,以便提高顯示速度。



正面機身面板:
根據資料能看出來,正面面板共分為幾塊構成,因此,我們使用多個Editable
Poly來完成。如下圖所示:

布線時同樣,盡可能使所有面都為四邊形或者三角形。遇到圓弧時,可以創建圓柱輔助體幫助定型。如下圖:

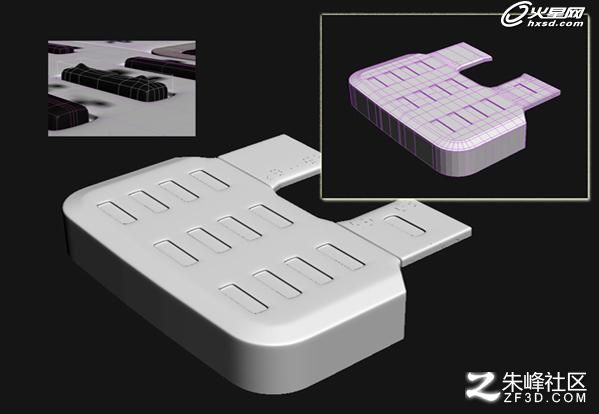

其他正面面板以及按鈕,如下圖:

收集背面面板,如下圖:
其中攝像頭周圍保護蓋上的坐標系分為兩個貼圖通道,一個用來控制文字的坐標系,一個控制拉絲不銹鋼紋理。

模型全部制作完成后,布線如下圖:

添加背景,VRAY燈光,以及相機,其中燈光取消可見、高光和反射,如下圖:

根據相機視圖調整機位,如下圖:

因?yàn)槲覀兪孪热∠藷艄獾母吖夂头瓷,所以加入反光板,作用是使材質表面形成漂亮的反光,并且通過這個方法,進一步勾勒模型。注意在特性中取消反光板的對相機可見以及陰影,但務必保留“反射中可見”。

根據渲染效果,調整反光板的強度和位置,如下圖:


注意調整各個部位的材質質感以及坐標,如下圖:

提高渲染參數后,最終完成圖,如下:

布線圖:
