AutoCAD建模教程：49股鋼絲繩的制作方法

mari教程 觀看預覽

mari教程

包含2節視頻教程
關注3.5萬次

mari是目前為之最棒的3d材質繪畫軟件，他支持多個繪畫通道，實時顯示法線置換貼圖，快速有效的繪畫速度，是我們選擇他的原因。

關閉

先看看鋼絲繩的效果圖，這是最近重新渲染的。





下面就開始：

1、畫一條曲線做鋼絲繩的中心線（尺寸參考）。

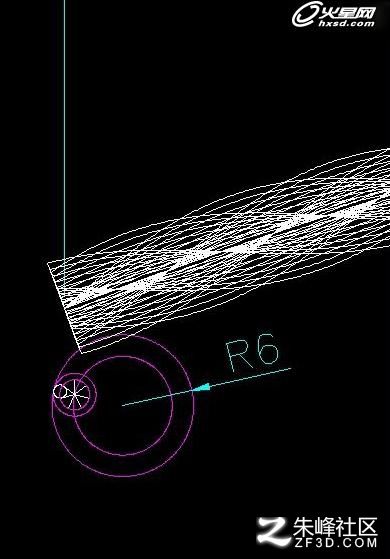

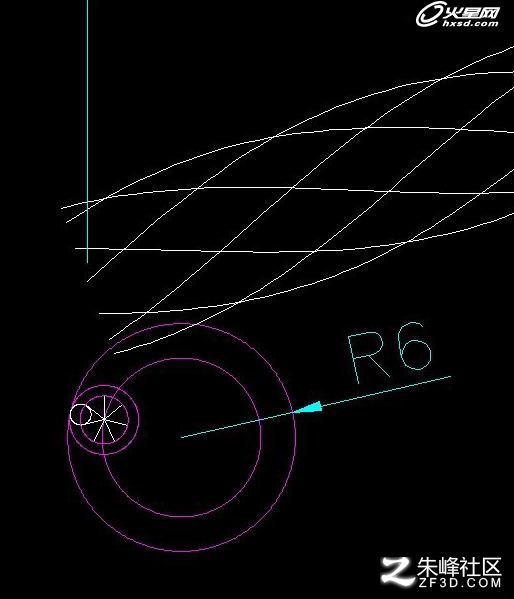

2、畫一圓做鋼絲繩的外徑（尺寸參考R=6）分7等份，切、切、切畫一小圓，以R6的圓心到小圓圓心作一圓，剪切等份線，留下七星線。同樣在小圓內分7等份畫一小小圓，并剪切等份線留下小七星線。如圖：需要的是白圖層線，粉紅圖層線就不需要了。

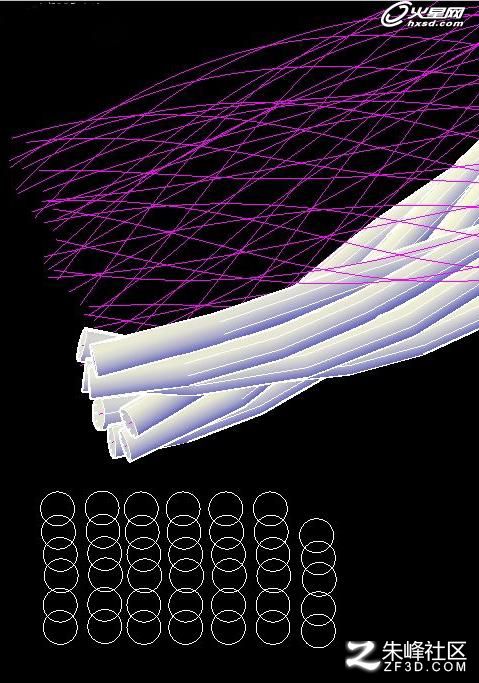

3、sweep——選擇大的七星線——T（扭曲）——1800——選擇曲線。掃出七條扭帶。如圖：



4、命令: _explode（分解），分解七條扭帶，然后刪除八條（包括原來的一條）中心線和頂端的線。如圖：

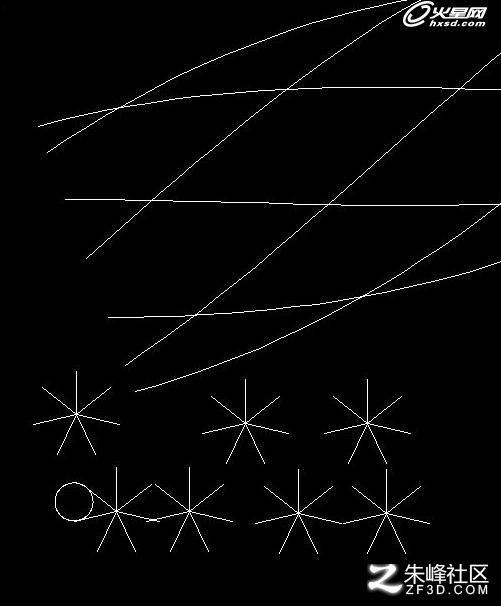

5、再復制六個小七星線。把粉紅圖層置為當前，刪除其他輔助線。如圖：



6、sweep——選擇小的七星線——T（扭曲）—— -3600（注意：是負的）——選擇任一條曲線。掃出七條扭帶。如圖：

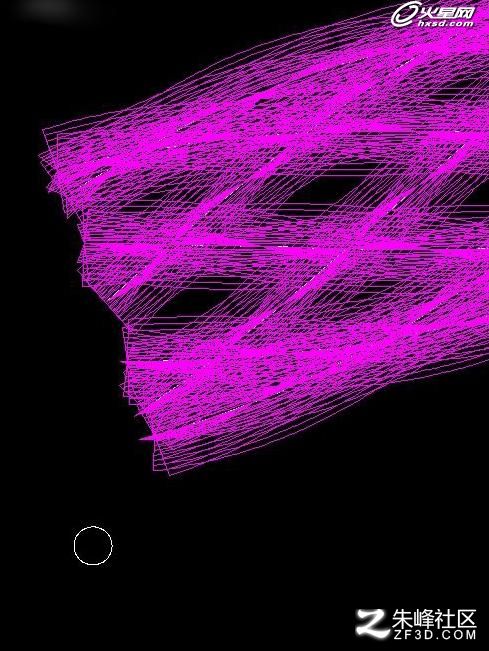

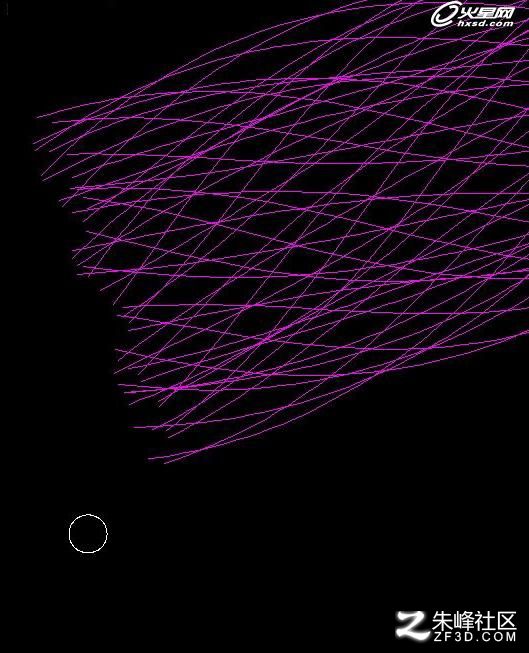

7、同上全部掃掠完七個七星線，如圖：

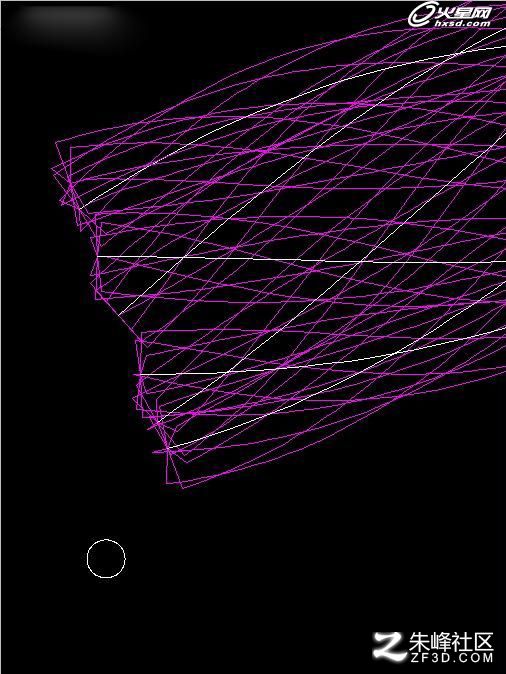

8、全部分解，如圖：



9、刪除與白線重合的所有線與頂端的線，如圖：

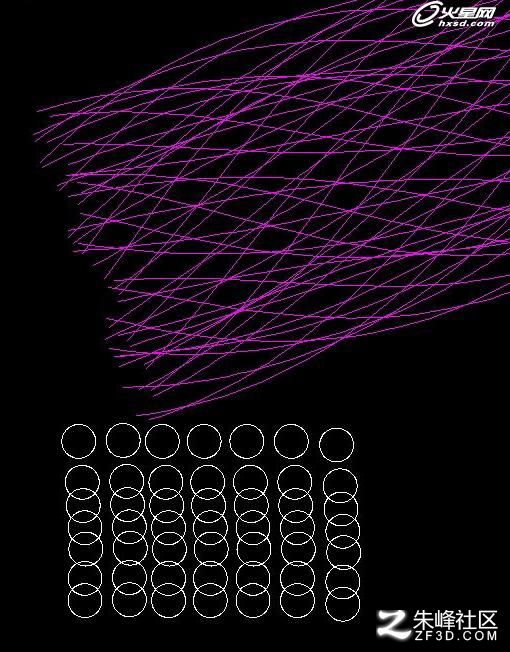

10、把一個小小圓復制成七七四十九個，如圖：

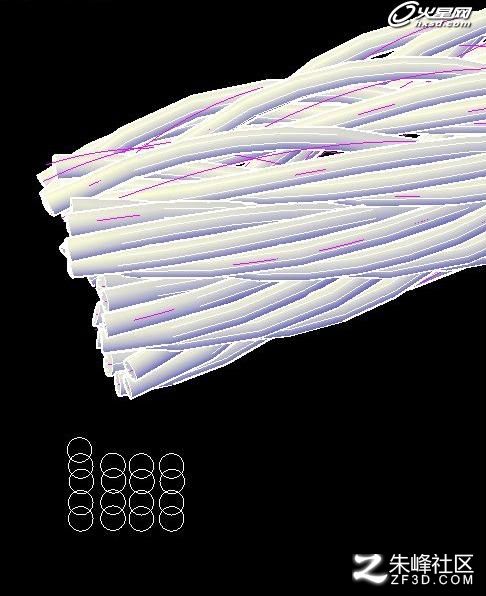

11、回到原來白色圖層置為當前，接下來就是逐個掃掠（這回不用扭曲）。

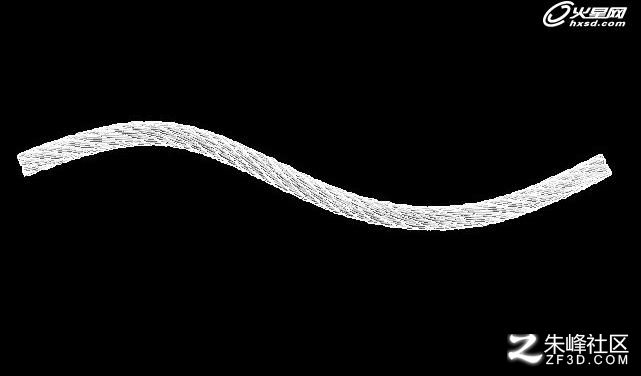

12、完成
