螺旋轉梯的制作

之前也介紹過利用Sketchup制作圓弧樓梯的相關經驗，今天和大家分享的是利用3ds Max制作旋轉樓梯的方法，希望能對你有所幫助。（相關經驗：SketchUp圓弧樓梯制作）

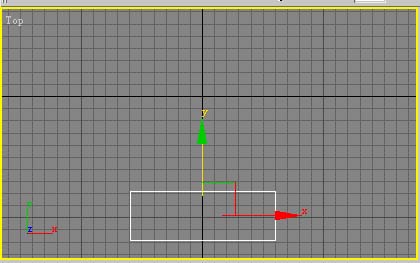

激活頂視圖（TOP），用Objects下的Box工具，創建長方體，參數為length:40，width:120,Height:5，如下圖。

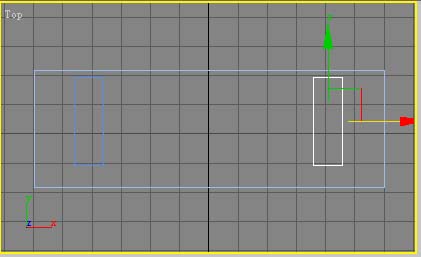

創建第二個長方體，參數為length:30，width:10,Height:25，并在頂視圖或前視圖中配合Shift拖動復制它，在彈出的對話框中選擇Instan(關聯)，調整位置，見圖。

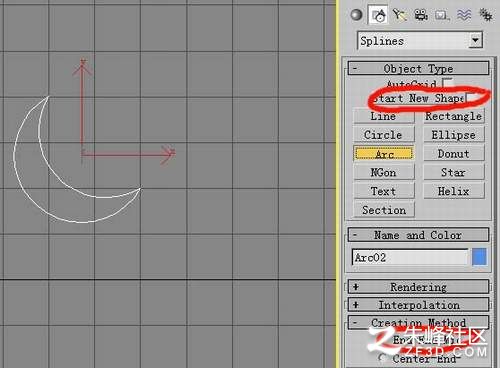

全屏化左視圖，用Shapes下的Star創建的兩個星形，參數分別為Radius1:12.0 Aadins2:4.5 Point:5及Radius1:6.0 Aadins2:2.3 Point:5并用Arc創建兩段弧線，使這兩段弧線兩端相接形成月牙狀。注意：在創建Shapes對象前請將Start New Shape鈕后的勾選取消，以確保所建元素在同一對象中。在Arc工具選定后，Creation Method(創建方法)展卷欄中選定End-End模式，即在兩點間創建弧線，在創建兩段弧線時，只需確保這兩點的大致位置不變即可。

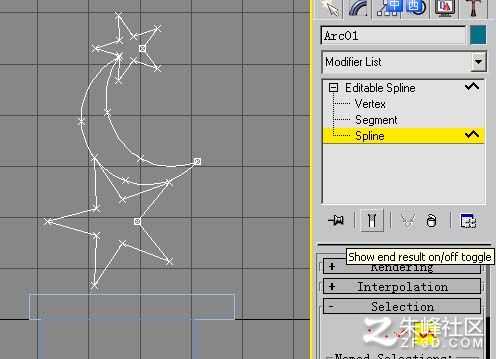

進入Modify面板，在子物體層中選擇Spline，將兩個星形調至下圖位置。

應用Extrude(擠壓)編輯器,將Parameters層卷欄下的Amount值調為5.5。

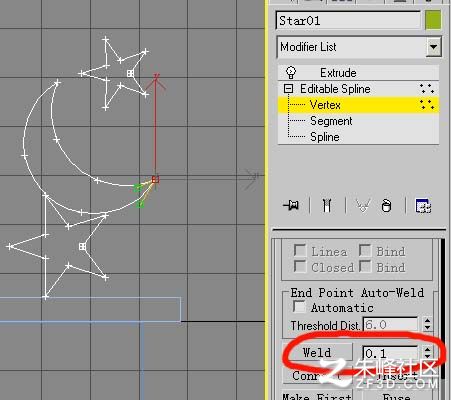

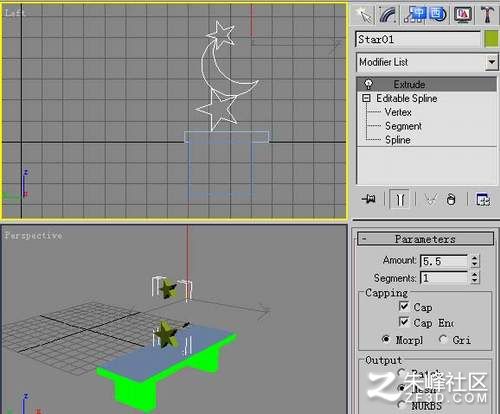

從透視圖中可以看出對月牙的擠壓操作并不成功，這是因為構成月牙的兩段弧張并不形成閉合曲線。所以無法象星形能擠壓成一個實體�，F(xiàn)在，我們需要回到Editable spline可編輯曲線層的子物Spline.將上一個星形移開，進入頂點的子物體層Vertex上，將兩段弧線的上端點選中后，在Geonetry層卷欄中點擊Word鈕進行焊接，其后的值可根據端點距離進行設置，若焊接不成功，則有可能是端點距離大于此值，對下端點也進行同樣操作。

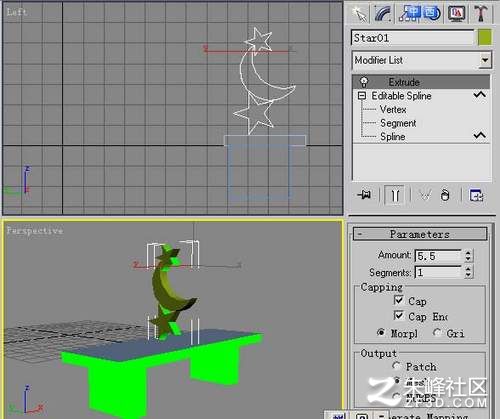

然后，回到Extrnde層，在透視圖中可以看到擠壓操作的結果。

若要創建鐵藝效果，可用line線工具勾出輪廓（非閉合曲線）然后進入Modify面板，運用Extrude擠壓編緝器。在上圖中，我們所創建的“星月”對象在樓梯板的正中間，在頂視圖或前視圖中，將“星月”對象移至樓梯板一端，并配合Shift拖動進行復制，在彈出的對話框中選擇Instan（關聯）。

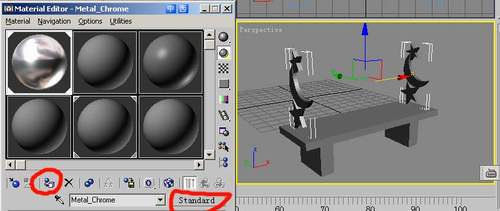

到此為止，一階樓梯的元素建模部分已基本完成。接著，我們針對不同的部分賦予相應的材質，選擇“星月”對象，單擊Material Editor或M鍵，進入材質編輯器，選定一個材質球，單擊Standard標準材質組，選擇Metal-Chrome材質，單擊OK，回到材質編輯器窗，單擊Assign/Material to Selection紐，將材質賦予“星月”對象。

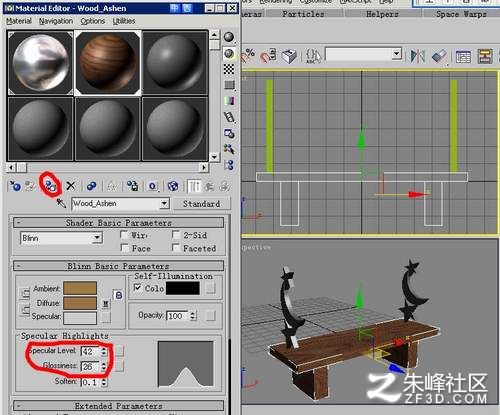

在前視圖中框選樓梯板及支腳，單擊Material Editor（或M鍵）進入材質編輯器，選取定一個材質球，單擊Stomdard標準材質鈕，選擇Wood-Ashen材質，將Specular level(高光強度)調為42，Glossiness(光澤度)調為26，單擊Assign Material to selection鈕，將材質賦予所選對象。

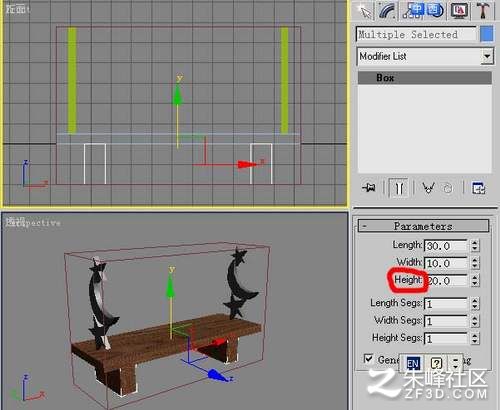

在頂視圖中框選所有對象，選擇菜單Group/Group，將所選對象組成群組�，F(xiàn)在，我們嘗試在一個群組中對某個對象進行操作：選擇剛組成的群組，單擊菜單Group/open，然后選擇需操作的對象。這里，我們對支腳進行調整，選擇支腳，單擊Modify面板，將Height調為20。兩支腳為關聯物體，修改其中一個，另一個也隨之改變。修改完后，框選兩支腳，在左視圖或前視圖中移至樓梯板下端，可對“星月”對象進行相應調節，如下圖。調節完成后，單擊菜單Group/close，關閉群組。

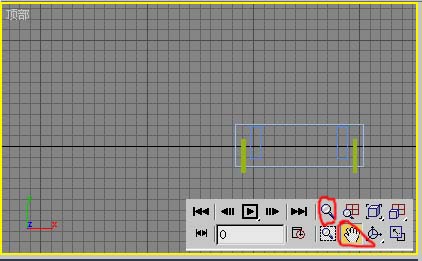

用Zoom（視圖縮放）工具將頂視圖縮小，然后用Pan（視圖移動）工具，將頂視圖往右拖動。

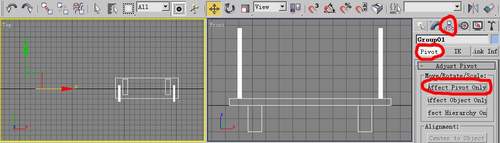

在頂視圖上選擇群組，單擊Hierarchy（層階）面板，選擇Pivot（中心點）工具并點擊Adjust Pivot（調整中心點）展卷欄，選擇Affect Pivot only,在頂視圖中，將中心點往左側平移（X軸向）。完成后，點擊Affect Pivot Only關閉中心點。

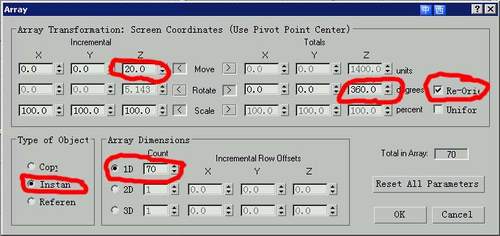

單擊菜單下的Tools/Array（陣列）在彈出的對話框中，設置Z軸的偏移增量為20，Z軸的旋轉總量為360度，勾選Re-orie（重定向)，Type of object（物體類型）為Instan關聯復制，Array Dimensions（陣列維數)為1D，Count(數量）為70，設置完后單擊OK，如下圖。

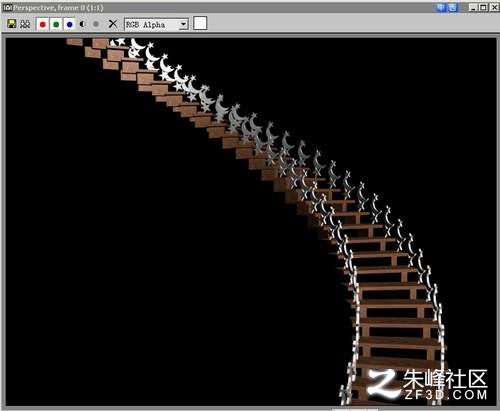

效果如下。選擇所有對象，單擊菜單Group/Group，組成群組。

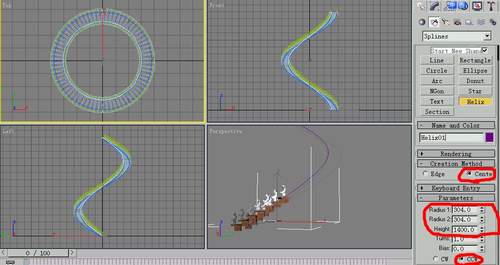

上圖可以看出，雖然樓梯陳列已初具螺旋樓梯形體，但因整個樓梯缺少支架，不具真實感。單擊Create(創建)進入創建面板，選擇Splins對象的Helix（螺旋線），并在Creation Method卷展欄中選擇Cente（中心坐標），在Parameters卷展欄中選擇CCW(順時針)，在頂視圖中，以新建群組中心點為中心，創建螺旋線，設置參數Radius1:304 Radius2:304 Height:1400。其中，Height:1400為新群組的高度。

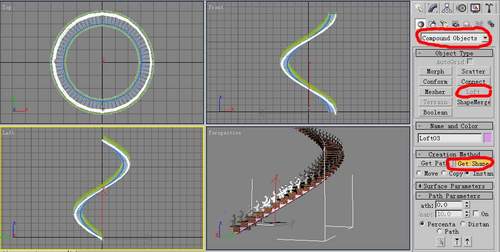

以同樣方式創建另一條螺旋線，其相關參數為：Radius1:380 Radius2:380 Height:1400。在左視圖中，點擊Create(創建）打開創建面板，選擇Rectangle(矩形)在左視圖中創建一矩形，其參數為Length:20,with:10，然后選擇一條螺旋線，在Create（創建）面板中選擇Geometry（幾何體），在其下拉菜單中選擇Compound objects，單擊Loft（放樣），在creation Method卷展欄中，單擊Get shape（獲取截面）按鈕，然后 在視圖中選擇新創建的矩形對象。

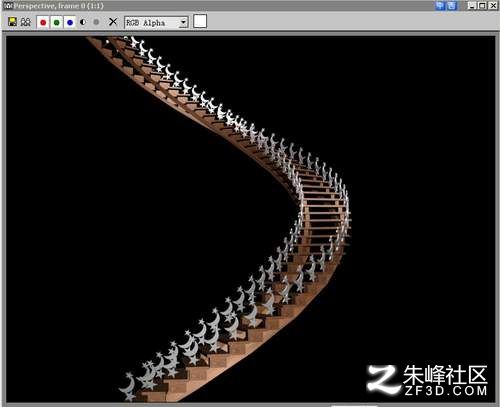

以同樣方式放置另一條螺旋線，配合各視圖，并選擇放樣后的兩個物體進行調整，并賦予與樓梯板同等材質，得到如下圖的效果。

接著，我們將為樓梯創建兩條扶手，選擇前面創建的兩條螺旋線，在前視圖中，配合shift鍵，往上（z軸）方向拖動以復制兩條螺旋線，選擇其中一條螺旋線單擊Modify修改面板，打開Rendering卷展欄 ，勾選Renderab（可渲染）與Display Render（顯示渲染網格)，Thickness(厚度值)為10，Sides(分段數)為20。以同樣方式調整另一條螺旋線，單擊Arc Rotate(視圖旋轉)工具，將透視圖調整到易于觀察的位置，并單擊菜單Tools/Transform Type-In,對螺旋線的半徑及位置進行調整。在透視圖上調節，其中一條螺旋線的半徑（Radius1與Radius2）均調為395，在Move Transform Type-In對話框中將Absolute:world下的Z調節為67(不需調整X.Y值)。另一條螺旋線的半徑為289，Absolute:world下的Z調節為67，并可在頂視圖中配合Select and Rotate（旋轉工具），以Z軸為中心軸對兩扶手螺旋線進行旋轉及調整，即可得到較為滿意的效果。
