《回憶》角色、場景制作解析

導言：大家好，很高興在這里分享我的作品和制作過程。這是發生在醫院的故事，一個女孩失去了她的另一半，她靜靜地回憶和他一起度過的日子，仿佛他從未離開。我希望這幅作品能帶給大家?guī)�來不一樣的感覺。

《回憶》的整個場景涉及到了煙霧，毛發，布料，還有一些光線處理，這讓整個制作充滿了趣味。裙子和長發的制作我做了很多嘗試，也花了許多精力在上面。這是記憶深刻的一部分。（本教程部分圖片可點擊小圖看大圖）

使用軟件：3ds Max、ZBrush、VRay、Photoshop、Hairtrix、FumeFX

個人簡介：

姚勇林，CG自由職業者，網名：damonyao。

作品入選CGTalk Choice Awards、CGHub Gold Award、Editor s Picks、CGArena Gallery、3DArtist Magazine、3DCreaitve Magazine等。

個人郵箱：damonyao@yahoo.cn

參考素材的收集

這是一個醫院的場景，確定好我想表達的內容之后，我收集了大量的參考圖片，一些人體、醫院環境、服飾等。這個環節是制作工作中很重要的一部分。

就本幅作品來說，收集參考圖片需要從四個方面進行考慮：

1、模型，我找到了許多關于醫院的參考，走廊、指示牌、座椅，再到人物的表情、動作、服飾、發型。甚至一把門鎖，一個煙感器等。

2、色彩，色彩方面收集了很多光照，陰影方面的圖片。

3、煙霧的特效，煙霧參考了許多電影片段和一些AE制作的煙霧效果。

4、角色貼圖，貼圖收集了用于投射皮膚的人體參考圖和女性妝扮的參考。

有了比較明確參考之后，可以加快制作進度，而且不至于天馬行空，避免在制作過程中出現一些不符合邏輯的錯誤。（如圖01、02）

模型的制作

角色模型制作

我選擇了一個基礎模型作為開始，在3ds Max中，為了確保模型完全對稱，選擇中間的線或點，將其放到同一水平面上。調整坐標中心使其在人體中間，添加Symmetry修改器，得到一個完全對稱的模型。（如圖3）

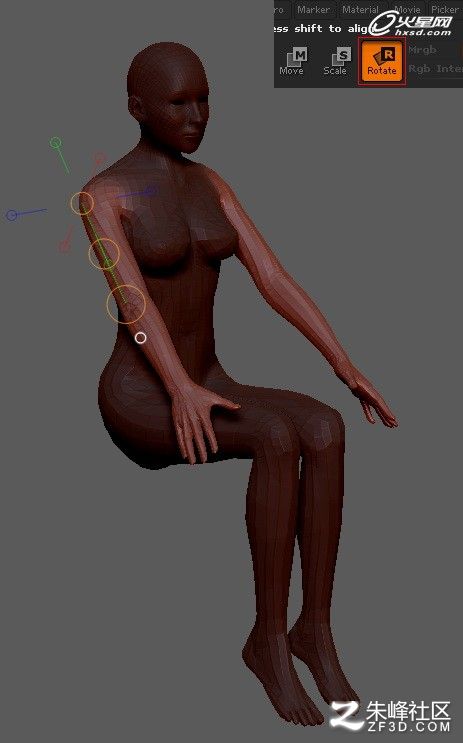

使用uvlayout劃分好uv之后，角色的動作可以在3ds Max中綁定骨骼，設置權重進行調節，也可以在ZBrush中調節。在這里使用創建好的基礎模型在ZBrush中調整動作，快捷鍵【X】打開對稱開關，以對稱方式調節動作。按【R】鍵激活旋轉模式，按住【Ctrl】鍵在肩關節處單擊，向手指方向拖動，創建出手的遮罩，然后使用旋轉模式調整模型動作。（如圖4）使用同樣的方法調整其他部位的動作姿勢。

關于創建模型的遮罩選區，還可以使用給模型分組的方式，快速選擇遮罩。如果模型的uv劃分是在關節處，可以使用根據uv自動分組，創建好分組后可以快速選擇組，加快調整動作的效率。

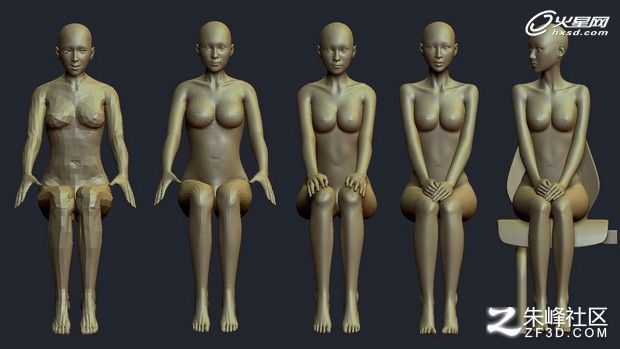

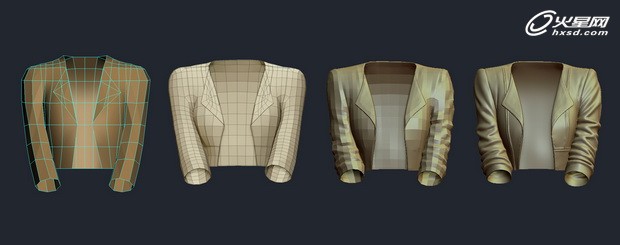

調整好角色的大體動作后，增加模型細分級別，完成模型的大部分細節后，使用低級別模型再次調整角色，呈現出最終的不對稱動作。制作流程。（如圖5）

在制作頭部模型時，給模型賦予一個較亮并且有一定對比的材質，比如MatCap White01和SketchShaded3材質。將人物參考圖片導入到ZBrush中，通過參考圖片對應五官位置，進行頭部雕刻。通過調節圖片的透明度，或者顯示/隱藏參考圖（快捷鍵【Shift】+【Z】）可以觀察模型結構。（如圖6）

衣服的制作

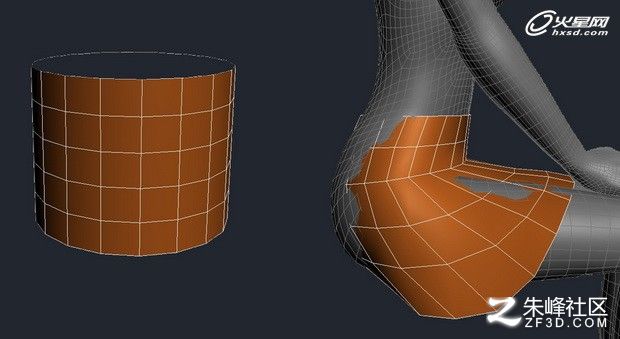

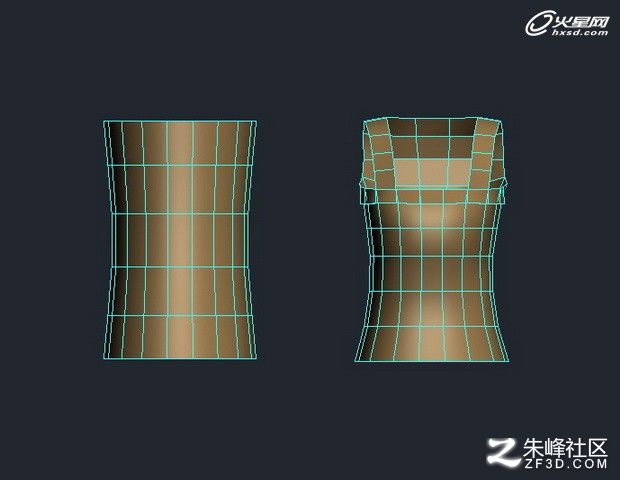

在3ds Max中制作衣服模型，先將人物模型凍結避免誤操作。以圓柱體為基礎，轉為可編輯多邊形后，根據參考照片搭建大體模型（如圖7）。

在3ds Max中創建好大體模型，導出obj格式或者使用GoZ功能，將模型導入ZBrush中，使用ZBrush雕刻細節，打開Append Subtool 命令將角色模型添加到“層”中，便于雕刻衣服的參考，不至于產生穿插。雕刻衣服的高模主要使用到Standard筆刷、Move筆刷、Smooth筆刷和Move Topoloqical筆刷。

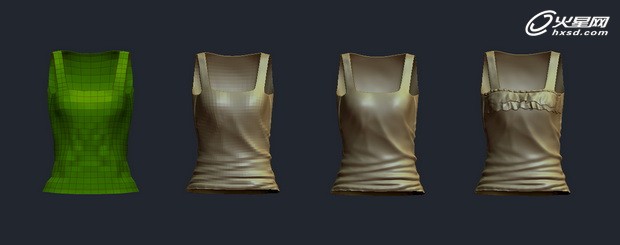

完成高模后，將模型降到最低級，導出obj格式，使用uvlayout劃分uv，將分好uv的文件重新導入ZBrush中，替換原本未分uv的模型，這樣，新的模型不但有了劃分好的uv，又保留了高級別的模型細節。具體制作流程（如圖8和圖9）。

裙子的制作

在3ds Max中，裙子的制作以圓柱體為初始模型，轉為可編輯多邊形，刪除上下的圓面，編輯多邊形適配角色模型。（如圖10）

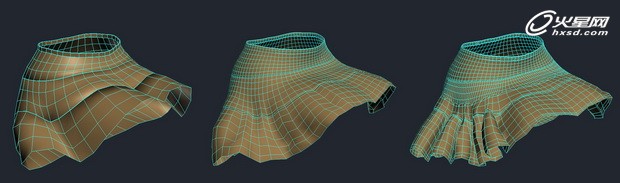

根據參考圖片，在裙子的褶皺處添加線。在裙子的造型過程中可以通過GoZ功能在3ds Max和ZBrush中來回切換調整形體，ZBrush在造型上比較方便直觀。（如圖11）

完成最外層的裙子細節后，選擇接近裙子邊緣的循環邊，使用Create Shape創建一條線，作為制作裙邊的拾取線。（如圖12）

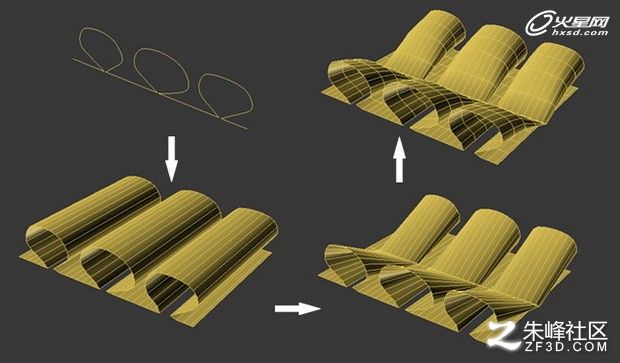

創建如圖中的線，添加Normallize Spl.修改器，Seg Length設置為1，可以將線上的點平均分布。再添加Extrude修改器擠出線，將線轉為可編輯多邊形，中間加線，通過擠壓得到一段裙邊的模型（如圖13）。

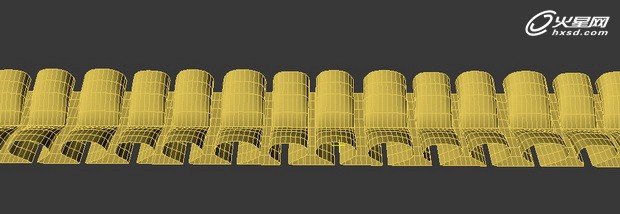

將模型復制出多個，使用Attach命令將復制的模型附加在一起，并焊接點得到足夠長度的裙邊（如圖14）。

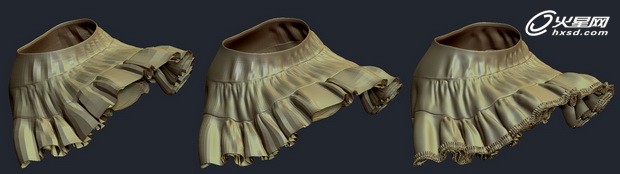

選擇完成好的裙邊基本體，添加Path Deform Binding修改器，拾取圖中在裙子上提取出來的線，由于個別位置的裙邊可能出現方向不匹配的現象，可以將線分成幾段，分別添加Path Deform Binding修改器。完成裙子最外層的制作，依次縮放復制出裙子的第一層，第二層和第三層，完成復制后，再將模型進行差異化調整。最后再將里層看不到的面刪除，節省資源。（如圖15）

貼圖和材質的制作

角色貼圖制作

整理好需要的人體素材，使用后期軟件統一圖片素材的明暗度和顏色。將對稱的角色模型導入ZBrush中，從材質調板中選擇一個合適的MatCap材質，比如MatCap White01材質，因為這個材質相對明亮，對比度適合，方便觀察繪制貼圖的顏色效果。

打開Rgb通道，使用Add To Spotlight對模型進行貼圖投射，按【X】鍵打開對稱開關，可以提高投射效率。投射時，模型級別越高，投射得到的貼圖精度越高。

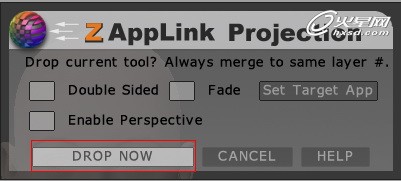

投射完畢的貼圖存在接縫和雜色，使用ZBrush的ZAppLink Prejection工具將快照鏈接到Photoshop中進行處理。如圖16。也可以將貼圖導出，使用Mudbox進行處理。（如圖16）

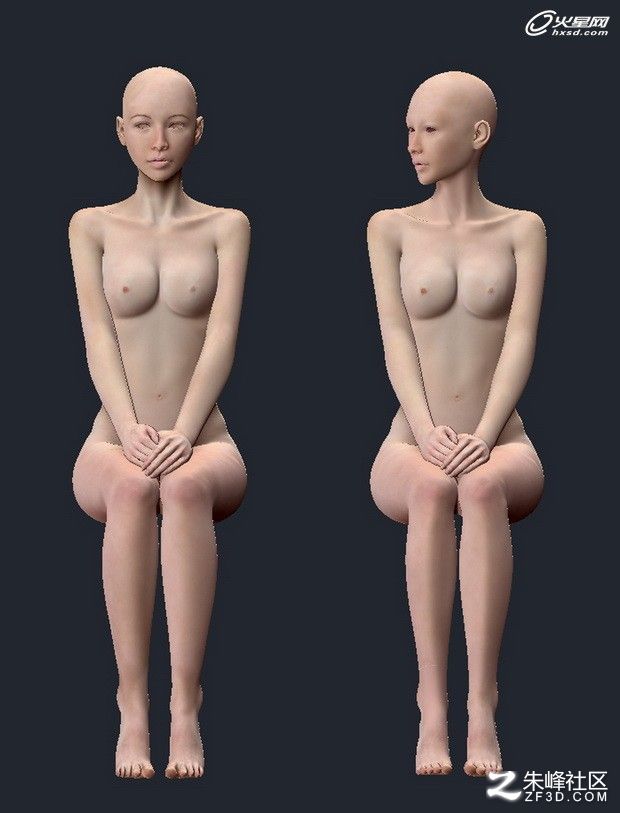

完成貼圖的投射和處理后，打開調整好的最終pose模型，將貼圖重新導入，這時我們可以對貼圖進行不對稱處理。（如圖17）

皮膚材質制作

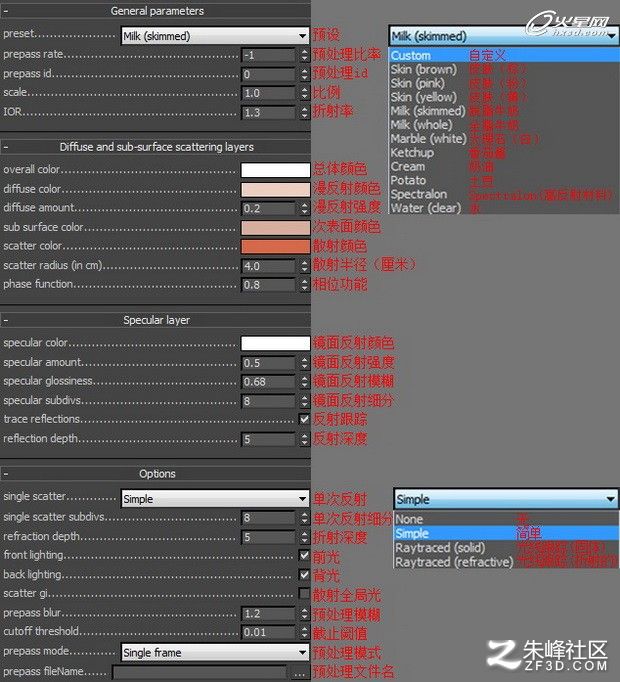

皮膚材質要用到VRay的VRayFastSSS2材質。VRayFastSSS2材質11種預設方案，我選擇了Milk（skimmed）這個預設進行設置（如圖18）。

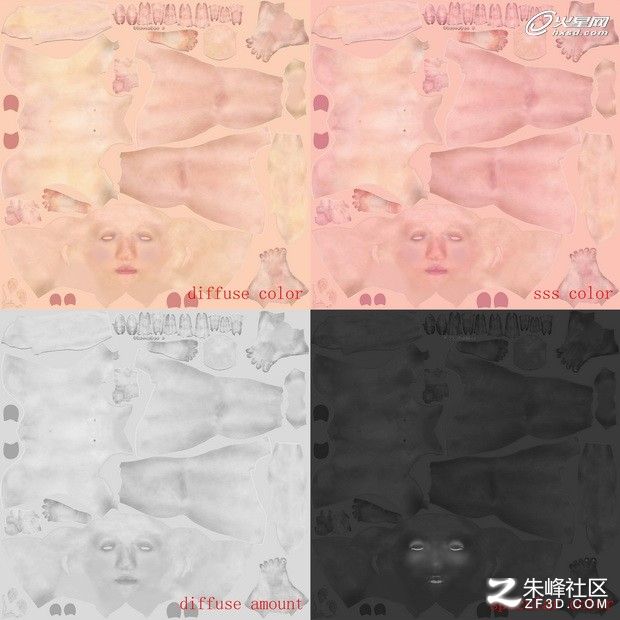

使用Photoshop，把diffuse貼圖進行處理，得到sss color貼圖、diffuse amount貼圖和specular color貼圖（如圖19）。

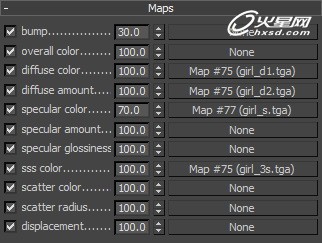

把顏色貼圖添加到diffuse color通道，將顏色貼圖去色，添加到diffuse amount通道，高光貼圖添加到specular color通道，加深顏色貼圖顏色飽和度，添加到sss color通道（如圖20）。如果需要更多的皮膚顆粒凹凸細節，可以制作一張皮膚表面凹凸貼圖添加到bump通道，由于考慮到作品中人物距離較遠，省去了bump貼圖。

毛發材質的制作

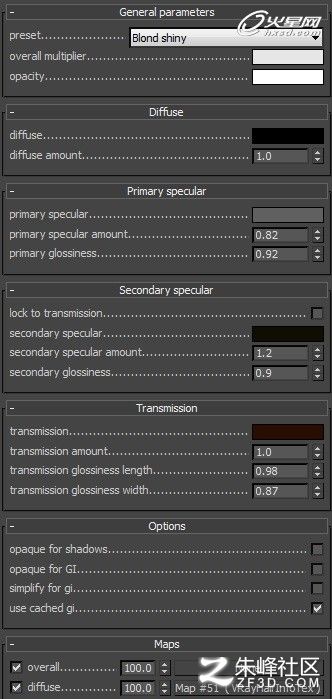

毛發的材質用到的是VRay的VRayHairMtl材質。VRayHairMtl材質一共有10種預設方案。我使用Blond shiny這個預設進行調節（如圖21）。

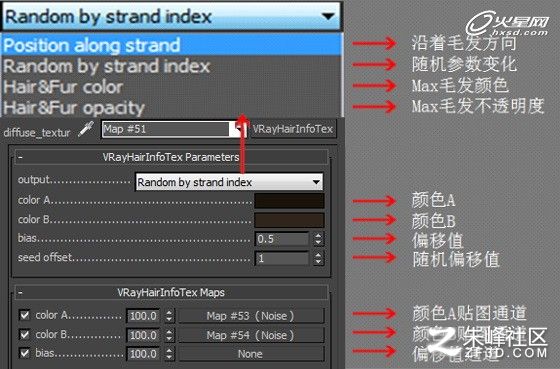

在diffuse通道中加入程序貼圖VRayHairInfoTex可以控制毛發的顏色變化。Bias值控制顏色占的比例，默認為0.5。在VRayHairInfoTex Maps 中color A和color B的貼圖通道可以使用貼圖控制顏色，比如Noise，可以得到更豐富的顏色細節。參數信息（如圖22）。

頭發的制作

長發制作

短發的制作用到的是3ds Max的毛發插件Hairtrix和Hair Farm。Hair Farm插件可以非常方便的處理長發的造型。

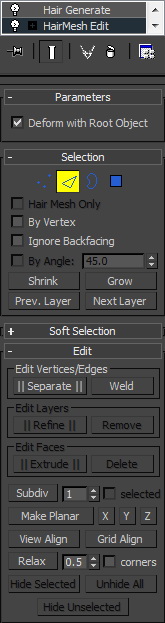

首先選擇模型中會生長頭發的面，復制出來一個新的頭皮模型，將復制出來的頭皮模型略微縮小到頭部模型內部，我們用這個頭皮來生長頭發，將頭皮按照具體的發型樣式分區，這里分為8個區塊。選擇其中一個區塊添加HairMesh Edit修改器，選擇面，點擊Extrude擠出面，通過多次擠出，移動和旋轉，得到需要的造型。剩余的區塊按照同樣的方法編輯造型。HairMesh Edit修改器的工具命令類似于3ds Max的多邊形編輯工具，有點、邊、邊界、面4種編輯模式（如圖23）。

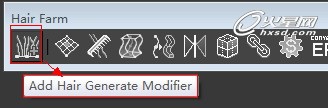

給模型疊加Hair Generate 修改器（如圖24），使模型生成毛發，接下來就可以添加毛發樣式修改器。

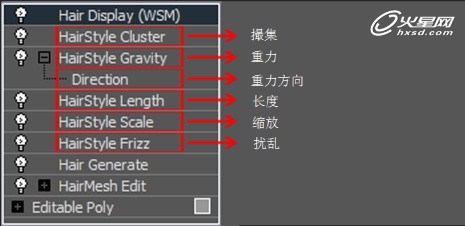

Hair Farm常用的毛發樣式修改器有HairStyle Frizz、HairStyle Scale、HairStyle Length、HairStyle Gravity、HairStyle Cluster。（如圖25）

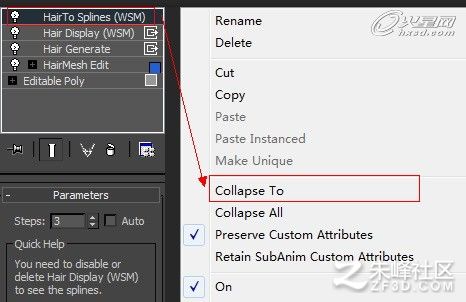

添加HairTo Splines（WSM）修改器，右鍵修改器，選擇Collapse To將模型塌陷，這樣就將Hair Farm中的毛發轉為3ds Max中的線。至此，我們得到的線就可以使用Hairtrix進一步加工了。Hairtrix整合了hairfx和Ornatrix兩種毛發方案，在這里講的是Ornatrix方案。
（如圖26）

選擇頭發的線，添加Ox Guides from Shape（從線上產生控制線），將線變成Ornatrix的可編輯線，再添加Ox Edit Guides修改器，對操縱線進行編輯。關于Ornatrix方案的使用方法將在下面的短發制作中詳細講解。（如圖27）

短發的制作

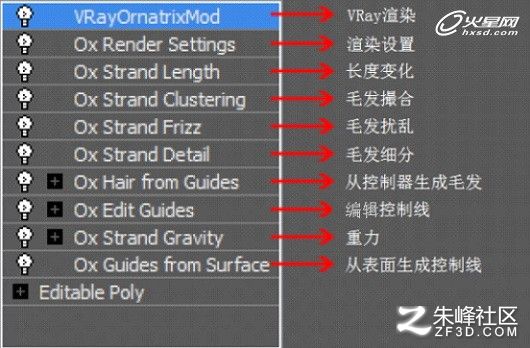

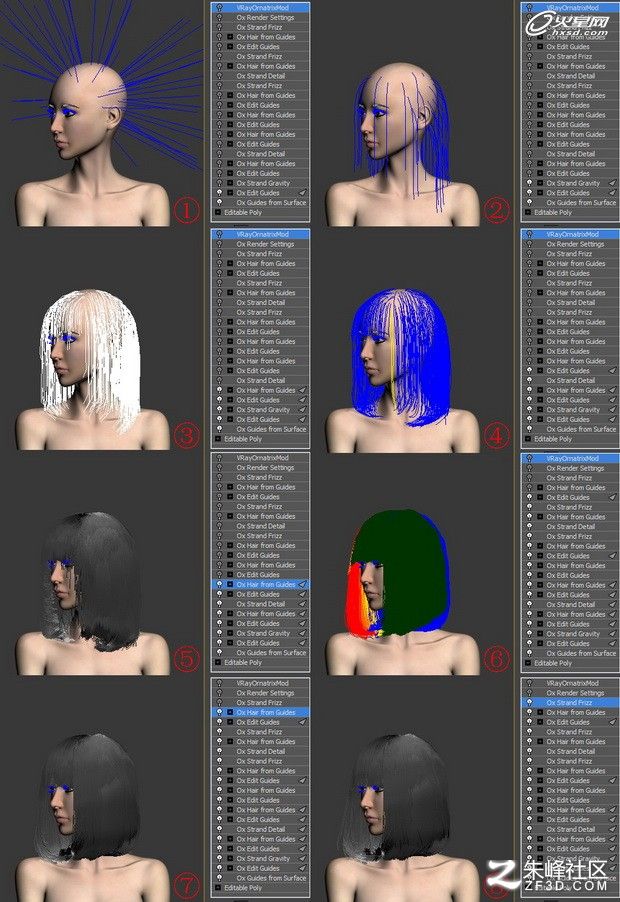

短發的制作用到的是3Ds Max的毛發插件Hairtrix。一個完整的毛發經常用到的修改器有Ox Guides from Surface、Ox Edit Guides、Ox Hair from Guides、Ox Strand Detail、Ox Strand Frizz、Ox Strand Clustering、Ox Strand Length、Ox Render Settings、VRayOrnatrixMod。（如圖28）

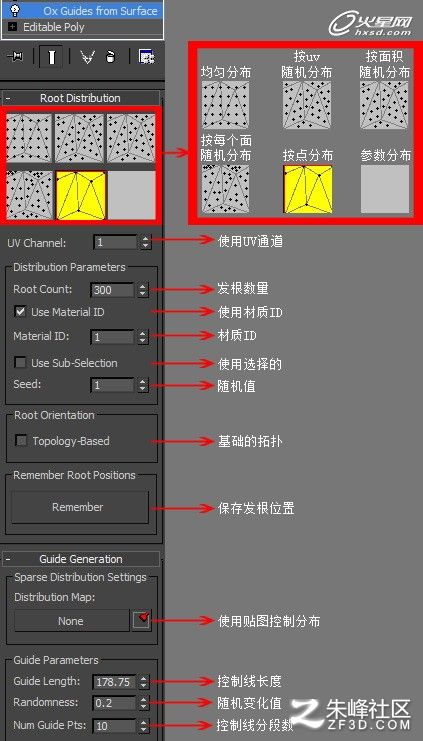

同樣是先創建出頭皮用來生長頭發，根據發型復雜程度，在這里可以不用進行頭皮的分塊。選擇頭皮，添加Ox Guides from Surface修改器。我們選擇均勻分布，設置發根數量和長度（如圖29）。

設置好合適的數量和長度之后添加Ox Strand Gravity修改器，選擇重力可以移動，旋轉。重力方向默認是向下的。通過設置Force值調節重力強度，這里設置為3.1。

添加Ox Edit Guides修改器，可以對控制線進行編輯，有3種編輯方式，為方便操作，可以選擇編輯好的控制線，點擊Hide按鈕，將控制線隱藏�；蛘唿c擊Freeze按鈕，凍結控制線。

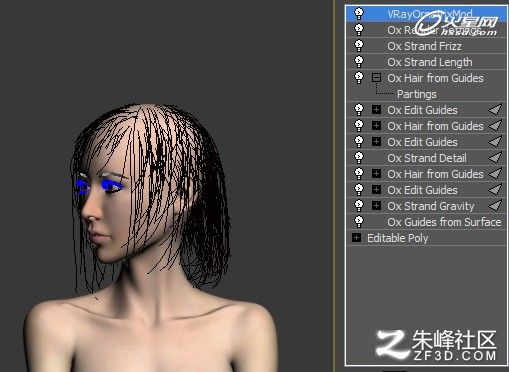

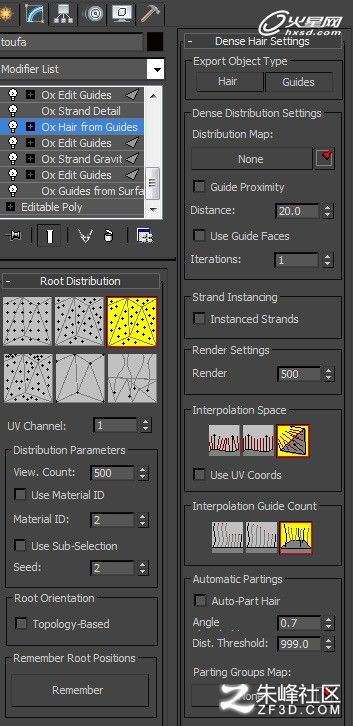

添加Ox Hair from Guides修改器后，可以添加更豐富的毛發控制的修改器，比如Ox Hair Clustering，Ox Strand Clustering。Ox Hair from Guides修改器有兩種作用方式，一種是由Guides生成Hair，另一種是由Guides生成Guides。由Guides生成Hair后，得到的是最終需要生成的毛發，可以設置渲染數量和顯示數量。由Guides生成Guides后，則我們可以添加Ox Edit Guides修改器對控制線繼續編輯。（如圖30）

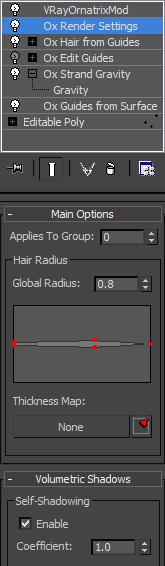

添加Ox Render Settings修改器，將Global Radius（粗細）設置為0.035。粗細的控制曲線左邊為發根，右邊為發尾。為了達到發根從頭皮長出的真實效果，把發根的粗細度設置比中間小一點。在Thickness map中可以使用貼圖通道控制毛發粗細，將勾選打開自身陰影。默認的Coefficient影響力值為1，完全產生陰影（如圖31）。

最后添加VRayOrnatrixMod修改器，用于VRay渲染器的渲染。修改器效果（如圖32）。

如果需要頭發有更多的細節，可以將頭皮復制一個，減少毛發的生成數量，可以得到現實中頭發毛躁的效果。（如圖33、34）

渲染與合成

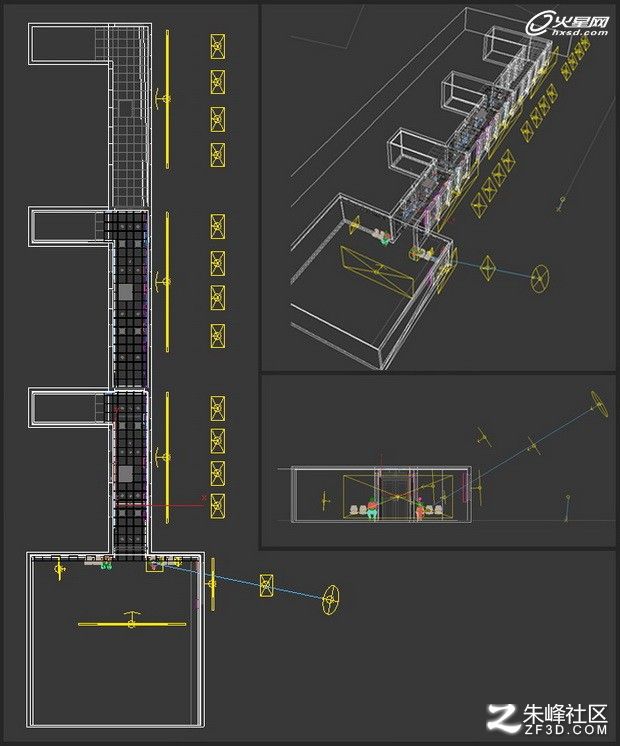

最終渲染采用VRay渲染器。燈光方面，主要使用了一些面片類型的VRayLight，還有一個VRaySun作為主光源，設置VRaySun傾斜角度，使光線透過窗后照射到女角色的一部分，光線通過散射反彈到角色臉部。男女兩側各有一個VRayLight，男角色一側為冷光，女角色一側為暖光，形成冷暖對比。為了增加女角色長發的光澤效果，在頭部一側添加了一個VRayLight照亮頭發。燈光布局（如圖35）。由于低亮度圖像比曝光圖像相對更具有可調節性，因此，在燈光亮度設置方面，可以設置相對較低的燈光強度，便于后期調整。

為了體現男角色消失的感覺，需要制作煙霧的效果。煙霧的制作使用3ds Max的流體動力學模擬插件FumeFX。這里需要制作兩種煙霧，一種是從男角色右肩向空中飄散的煙霧（如圖36），另一種是角色全身輕微擴散出的煙霧（如圖37），可以增加人物的飄渺感。

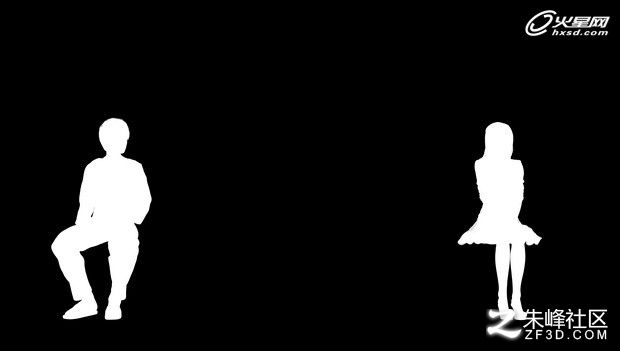

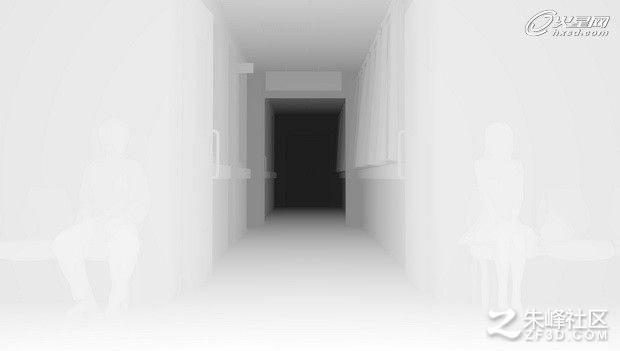

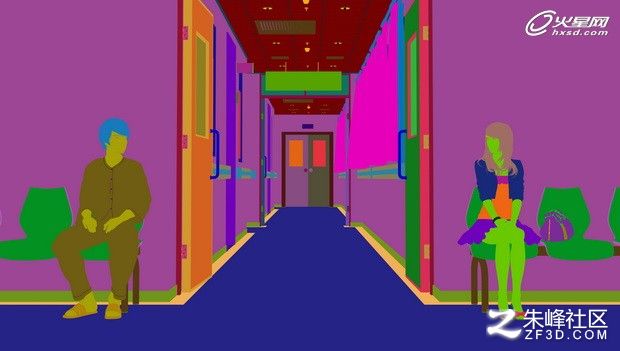

最后，輸出了角色的alpha通道（圖38），color通道（圖39）和z通道（圖40），用于后期的合成處理。

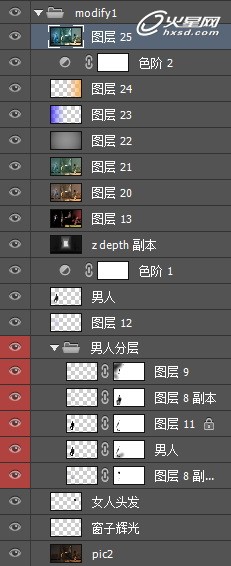

最終在photoshop軟件中合成。（如圖41、42、43）
