大型場館建模教程

導言：

本教程介紹體育場館模型的創建方法。體育場不同于一般的建筑物，其建筑面積較大，另外由于體育場功能的特殊性，通常整個建筑的外形呈橢圓形。本案例講解的體育場館是一個大型奧林匹克場地規劃中的一部分。

教程思路:

圖中遠處的橢圓形建筑場為本章將要?jiǎng)?chuàng)建的體育場模型。通常，一個體育場館的主體模型包括階梯觀眾席、中心體育場和遮雨棚幾個大結構。在建模之前，首先觀察CAD圖紙資料，分析該體育場的詳細結構。

步驟:

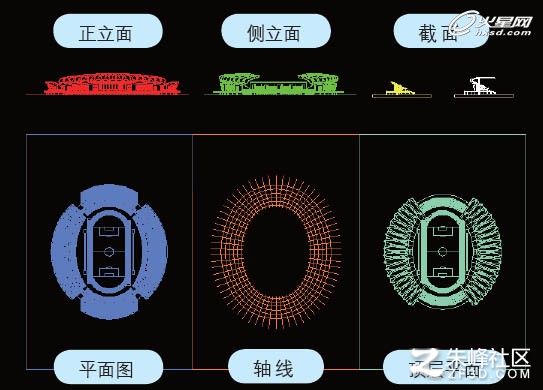

打開圖書配套光盤中的“DVD01scene第10章 大型場館建筑客戶資料”文件夾，該文件夾中共有3個CAD圖紙文件，通過對這3個CAD圖紙的觀察，可以清晰地了解體育場的結構。在分析圖紙并了解建筑結構后，就可以對CAD圖紙進行清理了。在清理的時候，需要?jiǎng)h除圖紙中的尺寸標注和注釋等無用信息，將圖紙中對建模有參考作用的圖形保留下來。最終完成清理的圖紙如下圖所示。

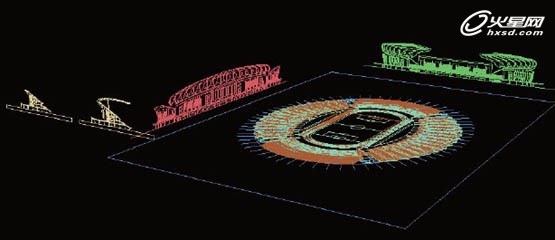

打開3ds Max軟件，執行菜單［文件］|［導入］命令，導入配套光盤中的“DVD01scene第10章大型場館建筑dwg大型場館建筑CAD清理.dwg”文件，并將圖紙按照實際立面的方位進行整理對齊，最終效果如下圖所示。

將平面圖、軸線和頂層平面3個圖紙完全對齊，重疊放置在一起，然后將正立面和側立面圖紙按照實際的位置與平面圖對齊，最后將截面圖放置在與側立面相同的位置上，方便建模時使用。將圖紙對齊后，接下來開始進行模型的創建。

創建觀眾席模型

觀察平面圖中的觀眾席結構，整個觀眾席呈橢圓形分布。在創建這類外形呈弧線形的建筑時，需要大量使用［放樣］操作將模型的弧度制作出來。

使用［放樣］操作制作觀眾席模型時，需要用到放樣的路徑和圖形，只有在這兩個條件都具備的情況下，才能夠正確完成放樣操作。接下來將觀眾席的放樣路徑繪制出來。選擇軸線圖形，按Alt+Q鍵將該圖形孤立顯示，選擇［創建］|［圖形］|［線］工具，打開［2.5維捕捉］開關，沿著軸線內側勾畫出線形，然后進入Line［線］的［頂點］層級，選擇線段上所有的頂點，單擊鼠標右鍵，并從彈出的四元菜單中選擇［角點］命令，如下圖（左）所示。目前繪制出的這條封閉的橢圓形線條，將作為觀眾席模型放樣的路徑來使用。step 02 單擊［退出孤立模式］按鈕，按F鍵切換到前視圖，利用截面圖紙，選擇［創建］|［圖形］|［線］工具，打開［2.5維捕捉］開關，勾畫出觀眾席階梯的截面圖形，如下圖（右）所示。

觀眾席放樣的路徑和圖形都繪制完成了，接下來進行［放樣］操作。

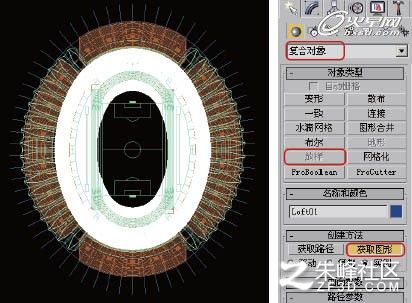

選擇橢圓路徑圖形，然后在［創建］|［幾何體］面板中，從［標準］下拉列表中單擊［復合對象］|［放樣］按鈕，在［創建方法］卷展欄中單擊［獲取圖形］按鈕，然后在視圖中單擊拾取前面創建的觀眾席截面圖形，如下圖所示。

通過放樣可以將觀眾席的模型制作出來，但是目前放樣出來的模型還不正確，需要經過調整和修改才能達到最終效果。保持放樣模型的選擇狀態，在［修改］面板中選擇Loft［放樣］下的［圖形］層級，選擇場景中的圖形，在［圖形命令］卷展欄下的［對齊］屬性組中單擊［頂］和［右］按鈕，將放樣圖形對齊，如下圖所示。

修改上層觀眾席模型
目前放樣模型的位置大致正確，但是仔細觀察模型的位置，它仍沒有精確地與CAD圖紙相對齊，接下來需要對模型進行微調，使其與圖紙完全對齊。下面首先來對齊上層的觀眾席。選擇放樣模型，單擊鼠標右鍵，在彈出的四元菜單中選擇［轉換為］|［轉換為可編輯多邊形］選項，在［元素］層級下，選擇上層觀眾席模型，單擊［分離］按鈕將其分離，如下圖所示。

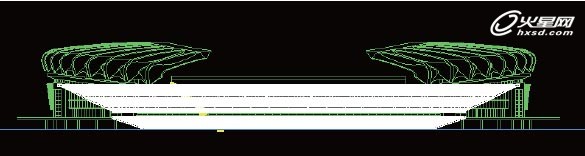

在左視圖中將模型與圖紙中觀眾席的上部對齊，然后為模型添加［FFD 2
