3ds Max打造土耳其狹窄街道

一.概念

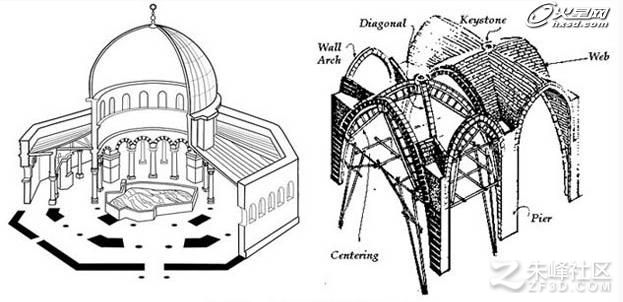

這個作品最原始的創意來自于土耳其狹窄的街道。在地中海式建筑中我們經�？吹姜M窄的街道。另一個創意是使用一個圓頂并在圓頂?shù)膬?nèi)部拱頂上添加一心二土耳其風格的傳統裝飾。這種施工技術是由羅馬人發明的，后來慢慢的在土耳其清真寺建筑中用到。最突出的例子是圣索菲婭大教堂的穹頂結構。和蘇雷曼尼亞清真寺（如下圖）。

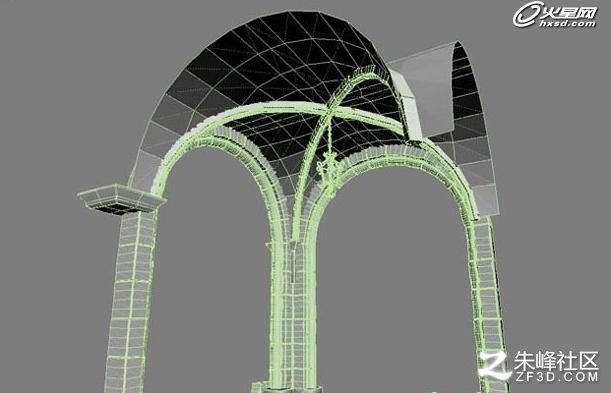

在設計的開始，我決定用一個肋架拱頂來代替圓頂拱頂，肋架拱頂在土耳其建筑中并沒有出現過。它主要應用于歐洲教堂建筑體系，但是在土耳其的一些遺跡中也可以看到這種風格的建筑。因?yàn)槲乙恢倍枷矚g創建虛構的環境，我覺得用一個土耳其風格的肋架拱頂用在狹窄的街道，會是一個非常不錯的創意（如下圖）。

二.建模

骨骼：骨骼這個屬于并不僅僅是使用到生物的身上，每一個物體都有自己特殊的骨骼，例如，建筑有一個結構體系（鋼筋或者是混凝土）來作為它們的骨骼。墻壁是由很多不同的材料、磚塊、木頭、砂漿、油漆還有很多層其他的材料做成的。建筑用油不同的比例，人們生活在其中，他們建起高高的樓層，門和窗戶尺寸。我的意思是，無論你要為什么物體建模，你都必須要首先了解他的骨骼，或許是一輛車，也或許是一個角色。

我的電腦里面存有將近30000張圖片，幾乎包含了所有要涉及的東西。在我創建一個場景之前，我會仔細的在其中搜索源于舊墻、人行道、角色還有車輛的參考圖像。我花費很多的時間來查看圖片，觀察細節。材料是怎樣變舊的，他們是怎樣破損的，在他們下面是什么東西，光線在他們的表面是怎樣反射的。在建模之前，你最好搞清楚上面的幾個問題。

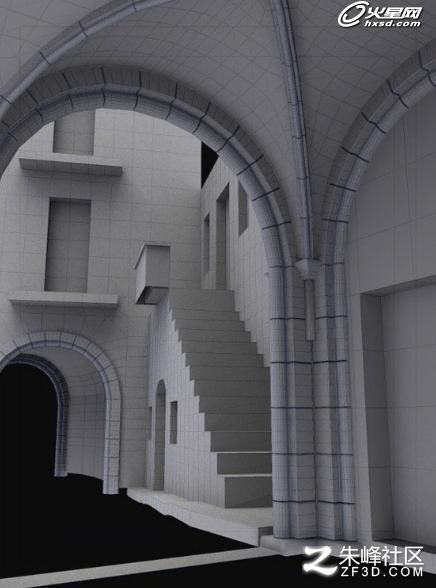

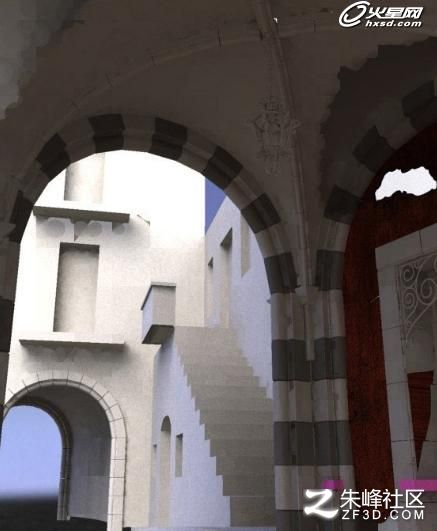

開始階段：開始我創建一個非常粗糙的場景，我嘗試了幾種幾道終點的組成。我要放建筑嗎?還是一個拱門?我要怎樣處理光線?或者關于材質和紋理的一些其他的疑問。事實上，我經常在建模之前詢問這些類似的問題（如下圖所示）。

最后我決定將樓梯放在街道的右邊的位置，一英尺遠的接到上創建一個建筑，建筑物的陽臺正朝著街道。我的另一個創意是用鐵質物來建造陽臺和窗戶。

三.推進

完成模型建造的過程后，我開始將一些裂縫、斷裂邊緣、不規則形狀添加到墻壁和石頭上面。在建模的時候，我不使用銳度90的邊緣，因?yàn)樗鼈兛瓷先ナд妗Ｗ匀徽鎸?shí)的狀態下是不存在這種邊緣的。自然不是一個固定的設置，3ds Max有一個叫chamfer的命令，用來去除正確的角邊緣。這個步驟花了一些時間，當然，在做這個類型的作品的時候，時間不是問題。我只要嘗試去尋找最完美的效果，我可以無休止的修改。

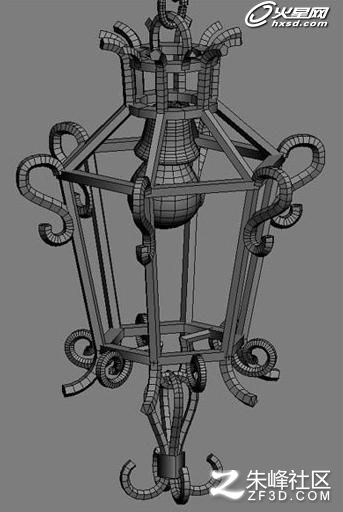

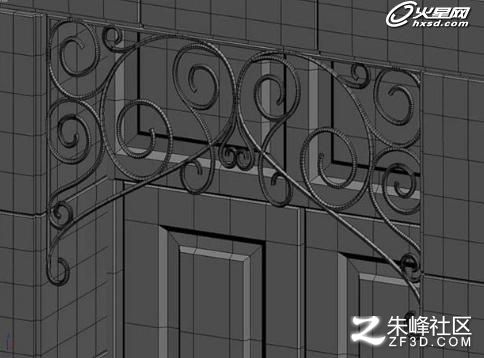

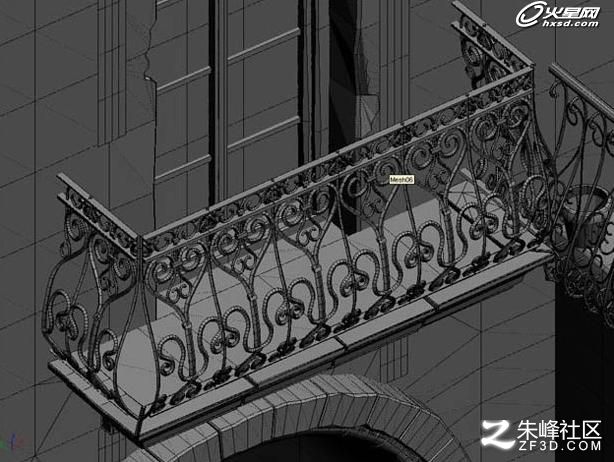

我用曲線給鐵制品建模，這是一個很享受的過程，不停的切換曲線到最終找到最完美的曲線，然后增加曲線的厚度，下面就是了（如下圖）。

四.進一步建模貼圖

1.不規則墻壁

大部分時候我喜歡建高模同時進行貼圖，因?yàn)橛袝r(shí)候決定那一塊要貼圖，哪一塊要建模非常困難。

在這個作品中，我放置了不平整的舊墻，不同的角度適時的慢慢的移動。所以，如果我要建造一個舊墻的話，我總是喜歡添加一些額外的段，并讓它隨著角度的變化而頂點隨機的移動。不是很大幅度的，大概2-3英尺就夠了。

2.貼圖還是建模?

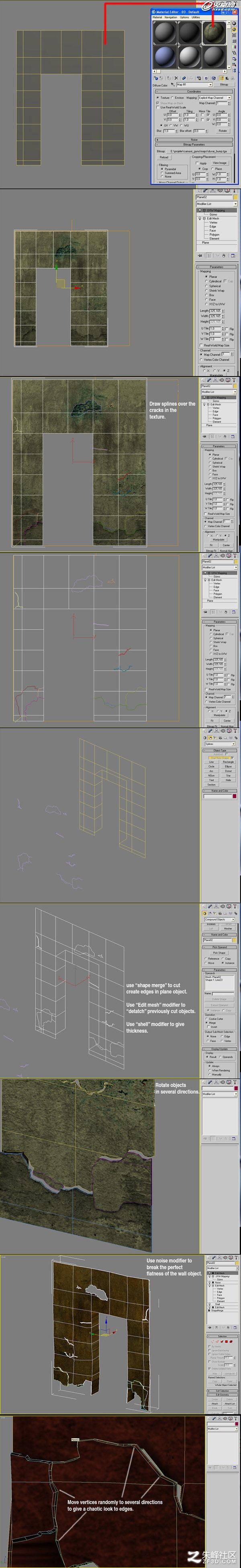

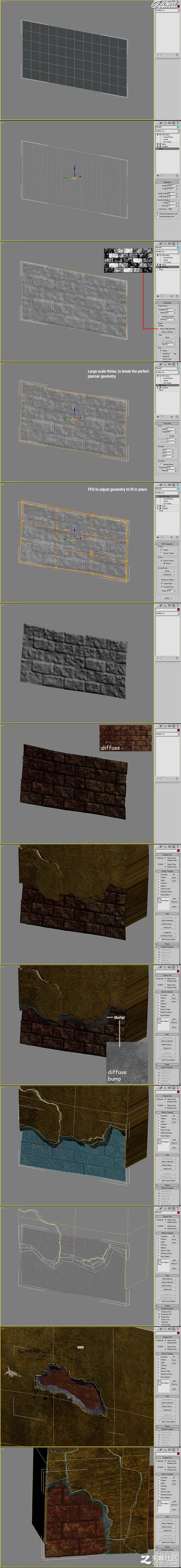

有些時候僅僅是貼圖是不夠的，如果墻上有一個很大的裂紋或者有一個破損的片段，你最好還是給它建模，爆破貼圖不能產生陰影的效果。用混濁貼圖來沖擊墻壁也不是很逼真，因?yàn)榛鞚豳N圖不會讓邊緣產生厚重感。因此，如果在墻體的表面有一個很大的裂縫，我常常給他們先建模（如下圖）。

磚塊部分我大部分是用的置換，我增加平面的片段數，在PS中準備好一張黑白置換貼圖，并用它來得到一個真實的3D磚塊效果圖（如下圖）。

我把紋理都在PS中打開，文件都很大，有些甚至是7000x7000像素的。如果你想要在渲染高分辨率的禪境，你就必須使用高分辨率的紋理。

我使用了一些真實的照片來制造裂紋，并在基礎上進行修整（如下圖）。

對于地板的鋪設，我在PS中準備了一個貼圖，然后在3ds Max中的mental ray作為置換貼圖放置到相應的位置。這里不用增加模型的片段。置換只有在渲染的時候會計算。我同樣采用這種方法為大塊的地方貼圖。

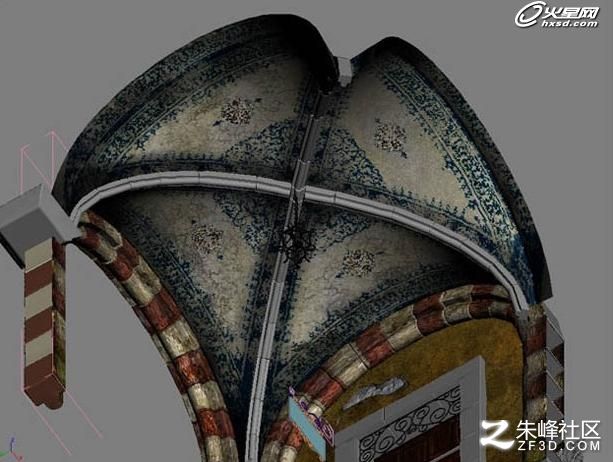

對于拱頂?shù)难b飾，我自己繪制了飾品，但是就像我常說的，我在制作飾品的時候會參考很多的照片資料，并了解不同的飾品的特征（如下圖）。

五.燈光和攝像角度

燈光是設計的一部分，不要忘記了它或者把它放到最后。要注意燈光可以給你的設計帶來生命和氛圍。你應該在最開始的時候就想到它。如果必要的話修改一下模型來獲得一個正確的陰影氛圍。

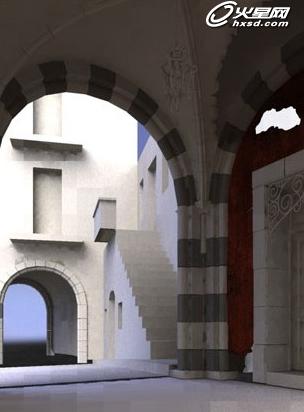

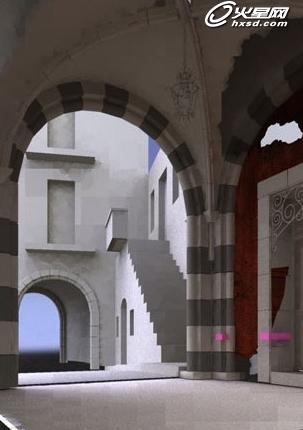

另一方面，你放置鏡頭的點甚至是鏡頭的視野范圍都是非常重要的。取景構圖的時候即使細微的差別，人眼也會有不同的感覺（如下圖）。

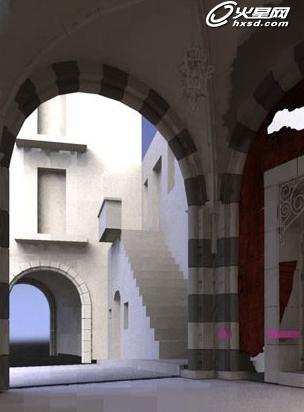

關于建筑的渲染，有時你需要用一個鏡頭矯正符來矯正墻壁的垂直線條。有時這些線條會干擾構圖（如下圖）。

在這個過程，我使用了天窗和一個mental ray的區域聚光燈來模擬太陽光。拱頂?shù)牟糠�，我將一些低�?qiáng)度的斑點放置在拱頂?shù)膬?nèi)部來吸收光源。

六.渲染

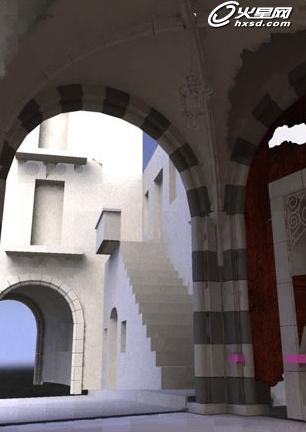

我的渲染程序是在3ds Max 7.5中的mental ray程序基礎上創建的，我在垂直方向3636像素的角度渲染這個作品。全部的渲染大概花了10個小時的時間，在一個雙核AMD處理器，2G內存的電腦上面（如下圖）。
