3ds Max iPhone建模渲染技巧

教程思路
1.手機機身建模
2.手機上部建模
3.材質
4.環境燈光
以下是我在建模過程中的一點心得，希望對新手所有幫助。
1.搜集需要建的模型的圖片資料
2.仔細觀察自己要做的東西，大概分析思路，不要看到圖片就馬上開始沒有頭緒的做（高手另當別論）
3.建模后附上簡單的材質易于反映模型的結構的，機子條件允許的話可以開一定的反射，把渲染參數調低。
4.對于精度建模來說在成型前是一個枯燥的過程，適時的放松自己，不要老坐在電腦前，這樣對自己的判斷能力又一定的影響，容易走火入魔，出現比例問題，或者腦子忽然空白，不知道思路了
5.勤渲染，我的習慣是做幾步渲染一下，就當是刷新。
這也是這個教程我主要是告訴大家方法和我的心得，雖然不是每一步都詳細，但是遇到技巧我會特別指出，請看完后再動手做，這很重要。呵呵，不要邊看邊做。
　　一.手機機身建模

首先一個BOX，這不需要多解釋了，大家可以在網上搜索iPhone的參數。
　　1.第1個問題

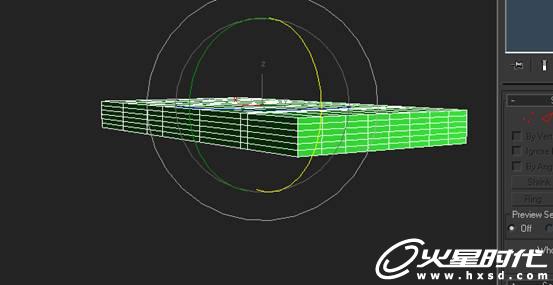

　　這里我要指出的是BOX 的分段數，這對以后的模型影響是很大的，我剛拿到的時候就開始埋頭的做，最后發現開始的分段數沒有足夠，導致后面要調加過多的線條。其實在開始的分段中就可以解決這個問題。分段的確定主要是與模型之后需要開的洞有聯系的。因?yàn)槭褂肧MOOTH，所以會有一定的變形。

　　由此，開始的布線可以避免后期的加線。

　　此圖就是開始分段不夠造成的后期的加線，而且對于新手來說還沒了解布線規律，后期加線是有困難的。

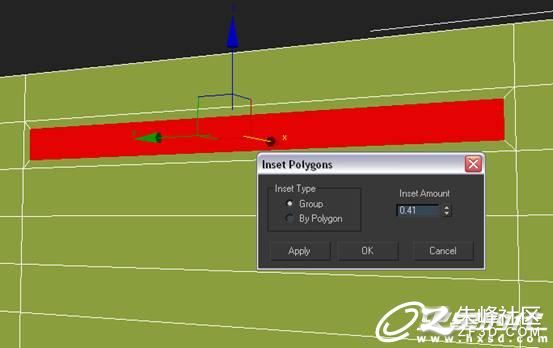

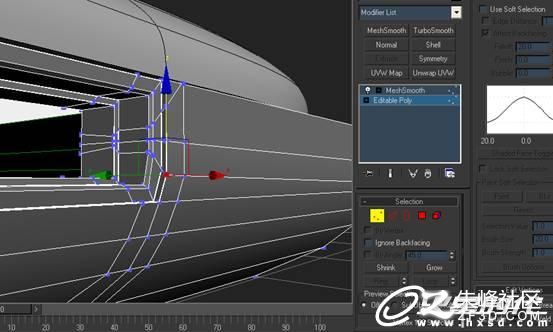

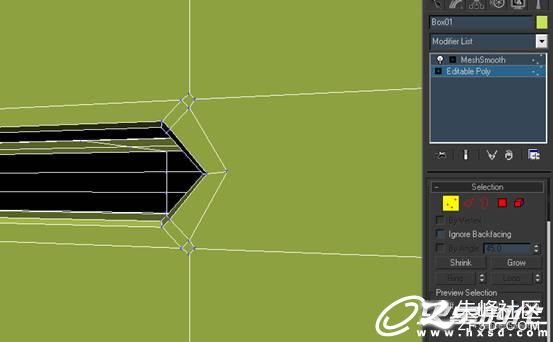

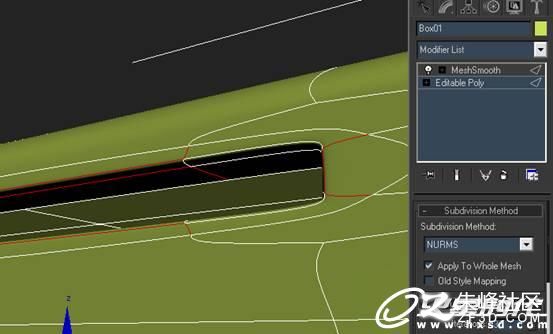

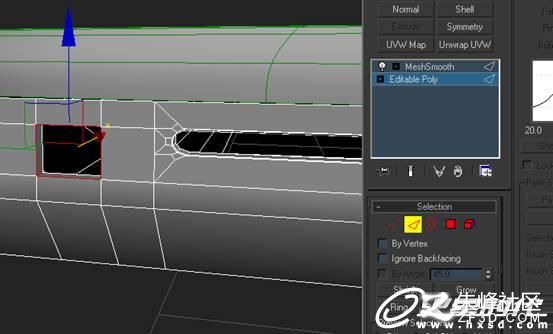

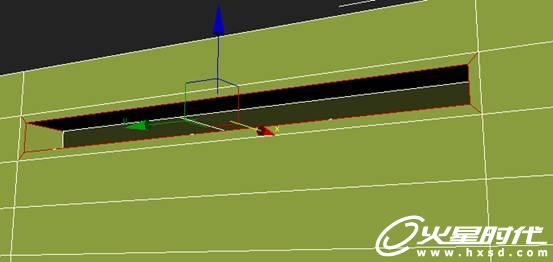

下面是我在模型上挖洞時的幾個步驟，大家可以參考學習。

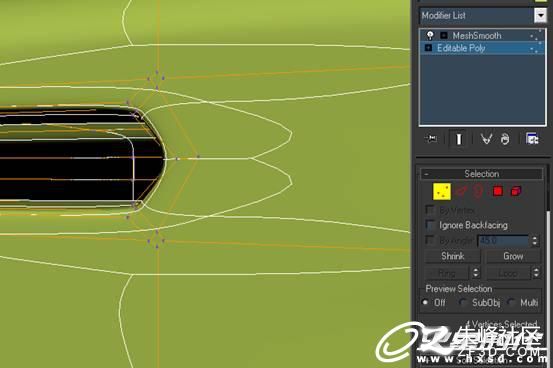

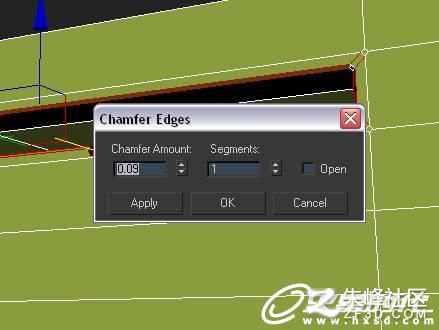

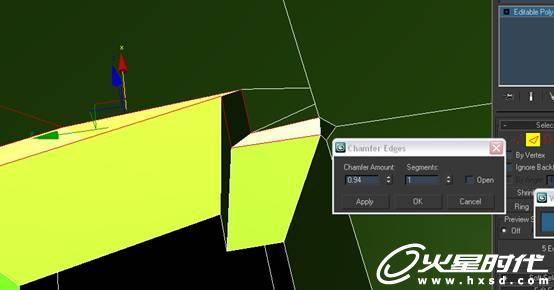

　　在這里，我要指出的是chamfer值的大小決定洞口銳利的程度。如果想得到圓滑的洞口，可以進行一下加線操作，使用CUT命令即可。

　　2.第2個問題
為了保持模型上下部分的完美結合，需要復制一個BOX留作機身的上部。

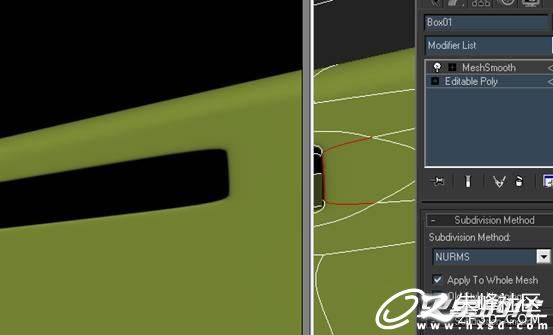

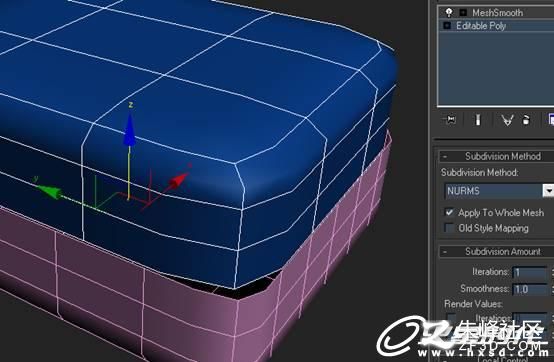

很多朋友會遇到這樣的問題，添加mashsmooth后會又出現上下不重合的情況，這是分段數的原因，每段邊緣的線段都會影響smooth的形態，下圖為例。

　　這一步也再次說明分段數和布線的重要性。
調點與挖洞的過程在此我就不強調太多了，大家看看上面的方法可以自己進行嘗試，比我在這里把所有步驟都寫出來會更有收獲，記憶也更深刻。
3.第3個問題
在觀察iPhone的時候，我們會發現在底部分布了音響的許多洞口。很多朋友無從下手，這里我把我的心得告訴大家。
首先大家不要急著開洞，而是先調整好手機邊緣的走向。

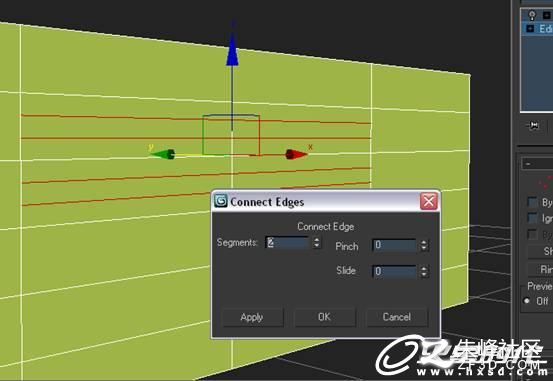

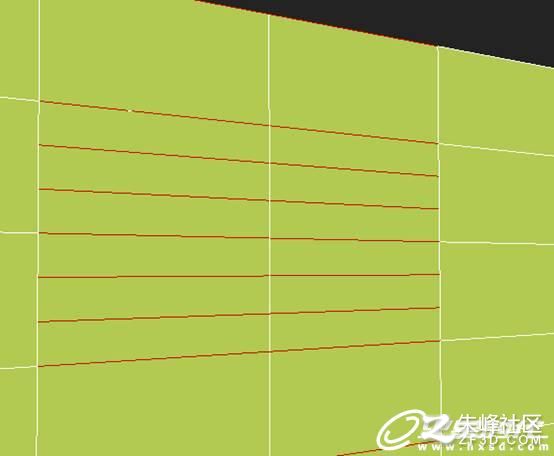

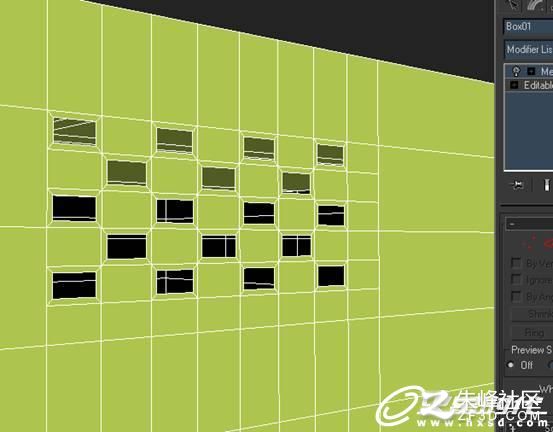

　　然后再進行布線，這里的布線比較復雜，下面是布線的方法。

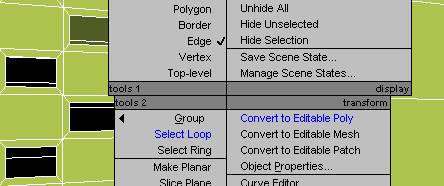

　　在這里說說我的經驗，在選擇多變形的邊層級的時候多使用SELECT LOOP和SELECT RING命令，這樣有效率，可以把這兩個命令整合到四元菜單里，也可以快速的編輯多邊形。

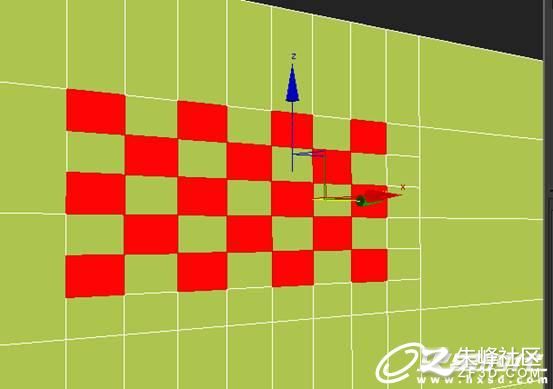

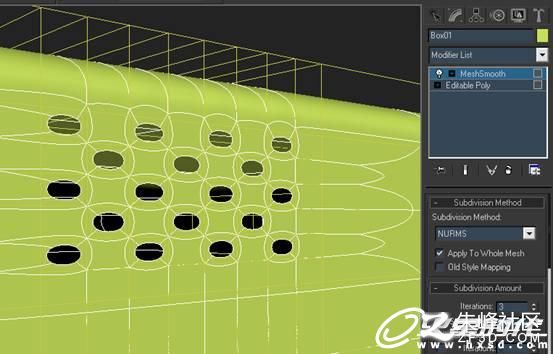

　　大家已經看到把多邊形DELET后加上SMOOTH修改期，洞口就自己變成圓形的了，洞口的圓度是由DELET時的正方形的方正度決定的，洞孔越方正，SMOOTH后就越圓滑。
到這里的時候，完美機身的下部的幾個難點都已經指明給大家了，接下來進入手機上部的建模。

　　二.手機上部建模
手機的上部建模相對來說比較簡單，但是要做細的話還是有點值得關注的地方的。
首先，手機的屏幕。大家從我渲染的白模中可以看到我把手機的屏幕部分分成了4個部分：
1.外圍的金屬層；
2.玻璃面層；
3.面層下的黑色塑料層；
4.發光熒幕層。

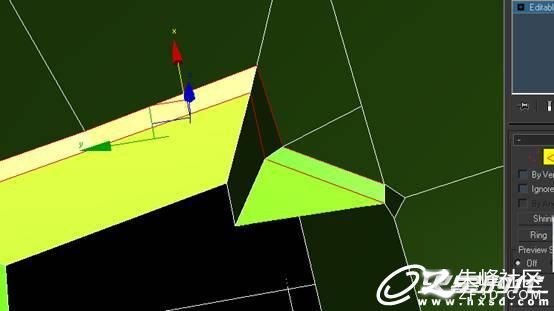

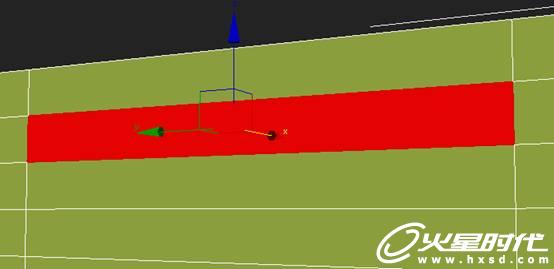

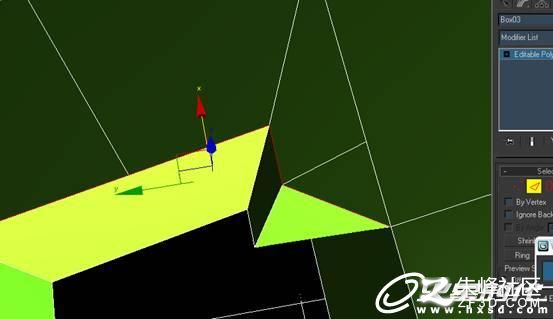

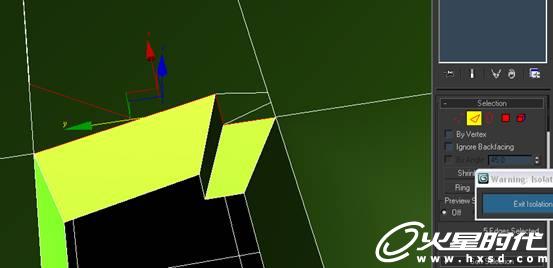

這里我主要指出幾個注意的地方和小技巧，首先完美觀察iPhone的金屬套環，邊緣很銳利，從一個平面瞬間跳躍到一個弧面，這個地方建模布線是有點講究的，我個人的習慣就是選擇交接處的邊。select loop 選擇一圈的邊然后用extruede edges。如下圖，這樣出來的效果在smooth后會更加銳利，比chamfer后smooth更加銳利。

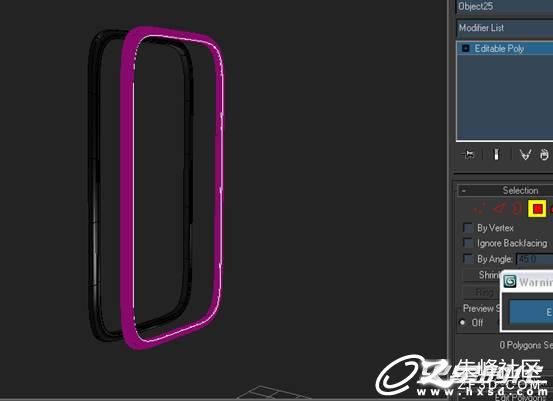

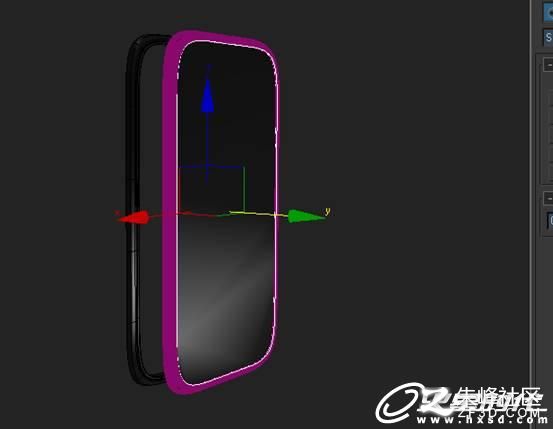

　　做完這步開始制作玻璃面層，我的方法是在金屬層制作調整好后復制一個，塌陷成多邊形。

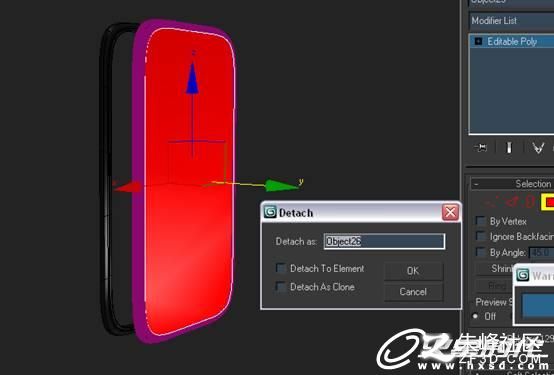

　　提取邊緣線，CAP封口，然后把產生的面DETECH作為手機的面層。
這樣也可使下面的金屬外框可以完美融合。delete掉不要的部分。
最后要做的就是按鈕的開洞了，這里不再?gòu)?qiáng)調了，使用布爾運算，方便快捷。

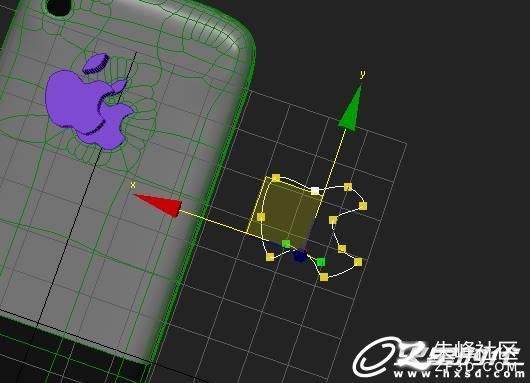

之后我們轉入手機背面蘋果標志的制作，大家先在網上找到相關的標志的圖片，在手機背面直接用CUT命令刻出。

　　不要使用布爾運算，除非先塌陷好手機的背面部分。

　　最后execture，這里要指出每一個通過CUT產生的點都要與四周的線以條邊相連，注意線的均勻分布，有利于之后的smooth。最好的狀態是均勻的發射狀態。畫好蘋果以后選擇邊緣的邊進行chamfer。

　　 強調要均勻的布線是因?yàn)榫�的角度會影響chamfer的效果，容易出現破面。

　　 如上圖所示，這樣的布線是不正確的，導致smooth后相當難看。

　　這兩張是調整后的布線，這樣的倒角才均勻漂亮，才能有好的平滑效果。

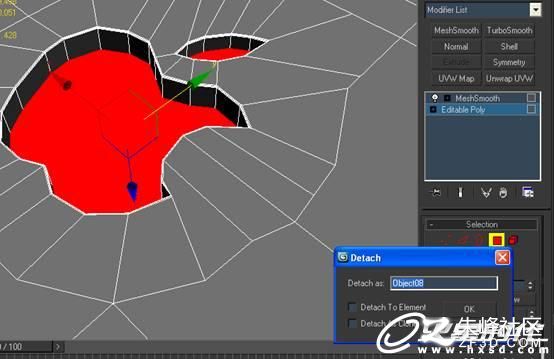

至于金屬蘋果標志的制作，與前面的玻璃鏡面的制作是一個道理。復制，塌陷，分離，然后倒角邊，最后SMOOTH。
三.材質
材質講得比較簡單，我覺得本身就不需要花哨的裝飾，本尊足以震撼人心。

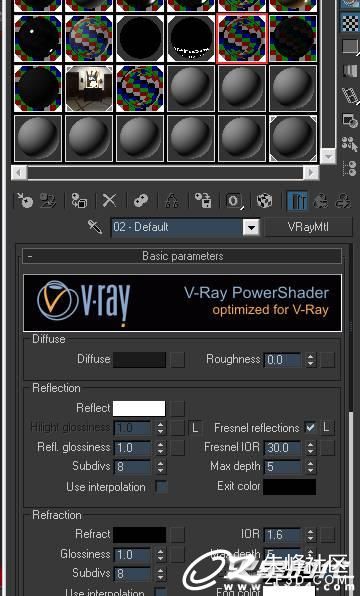

　　這是我用的金屬材質。
其他的材質我就不強調了，塑料和玻璃材質大家見得很多了！
　　四.環境燈光

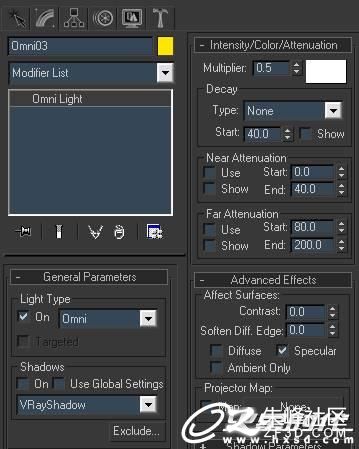

打盞泛光燈，泛光燈用來產生高光，不要產生漫反射。

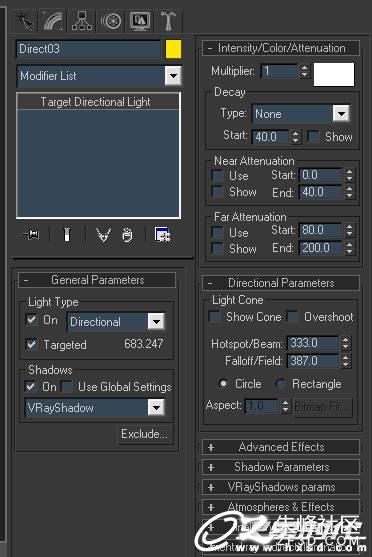

　　打目標平行光，參數根據場景中的實際情況而定，加上天光。

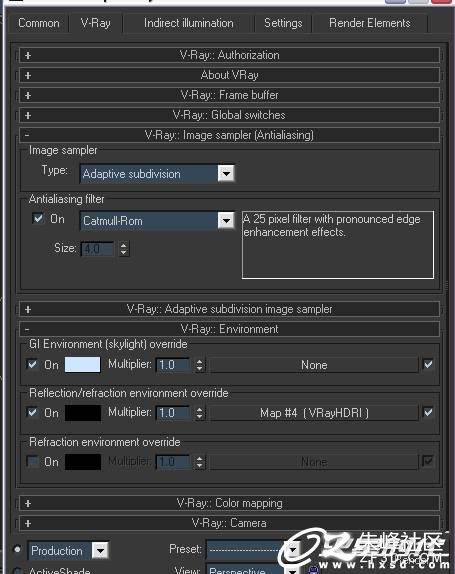

最后來一個HDRI引起大家注意。

　　我的HDRI貼在反射覆蓋的通道里。
好了，我的教程就到這里結束了，希望對大家有所幫助，如果講的太跳躍，至少可以學會給模型挖洞了，呵呵，希望大家學到方法而不是按部就班。

本教程完。
