3ds Max探秘《幽靈隧道》

導言

大家好，像往常一樣，下面筆者準備解釋怎樣在3ds Max中創建一個模型。這幅“鬧鬼”的作品在制作時頗具挑戰性，而且贏得了讀者票選的最高支持率，值得一看。

教程思路

1.概念設定

2.門的建模

3.廊燈的建模

4.蜘蛛網的建模

5.攝影機

6.紋理貼圖

概念設定

門的建模

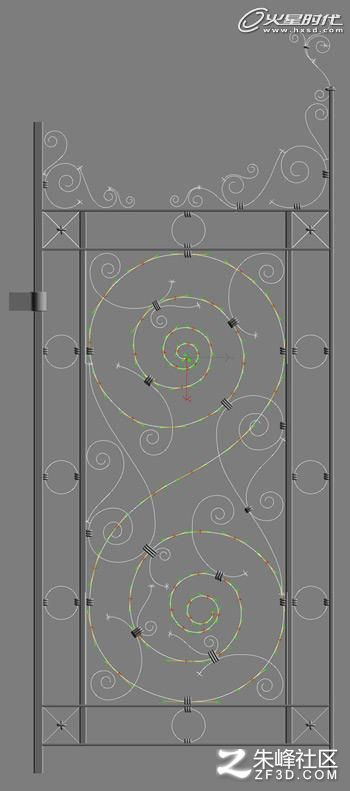

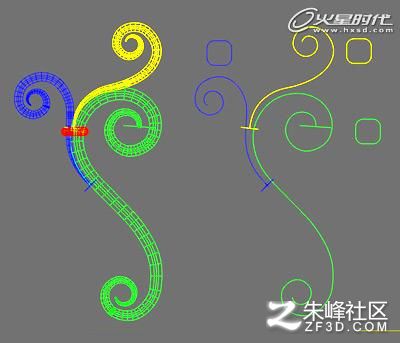

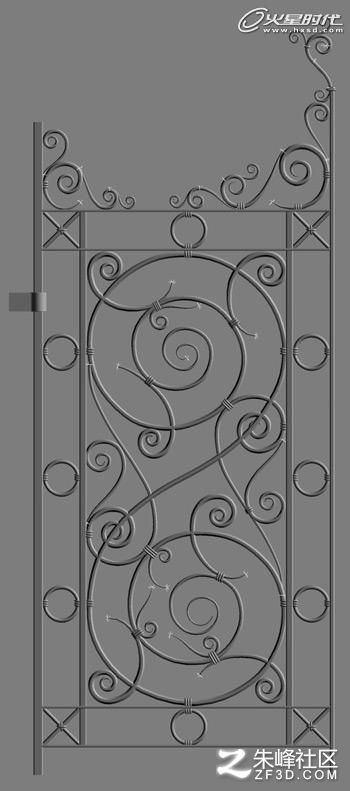

首先，創建路徑（基本形狀）應用變形器（放樣）。可以使用參考圖來進行制作。調整曲線的形狀非常重要。

廊燈的建模

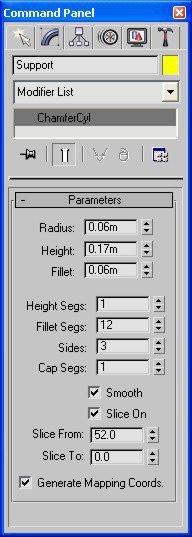

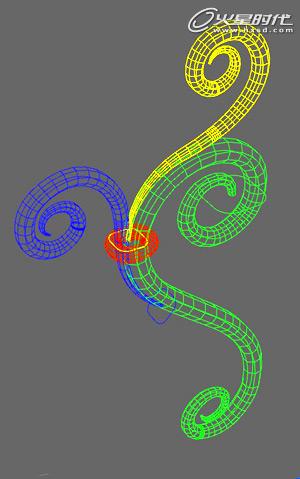

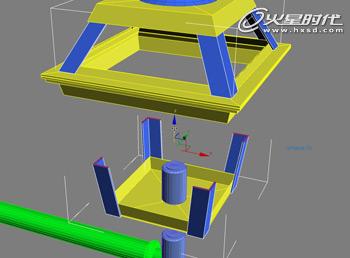

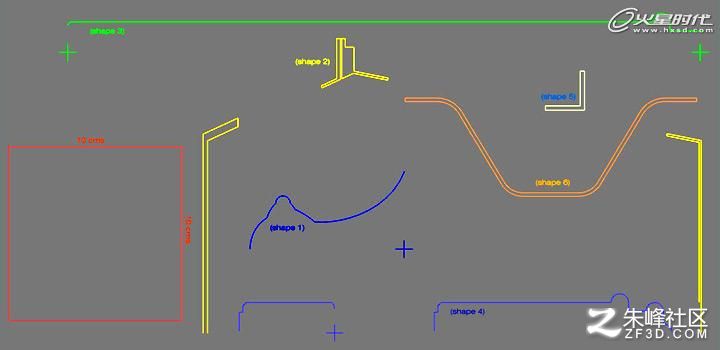

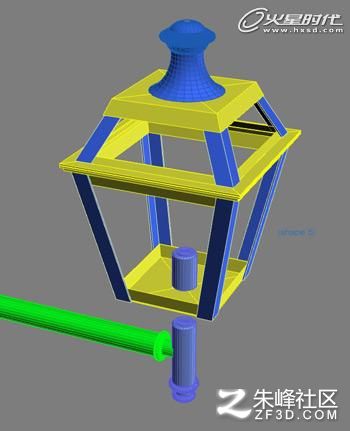

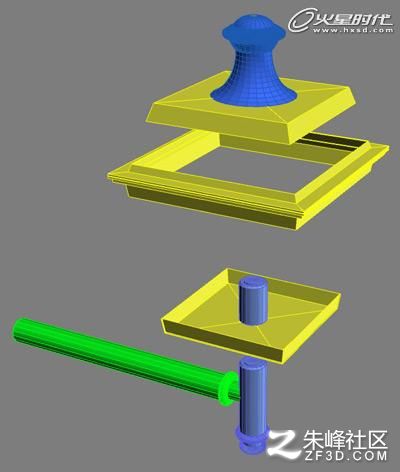

對于這一部分，首先來制作如下圖所示的圖形，然后應用變形器進行進一步的制作。使用擠出命令來制作下圖中標記為5處的形態，塌陷為網格并進行調整。在擴展基本體中使用（圓柱槽）命令來制作支架。參數設置參見下圖。

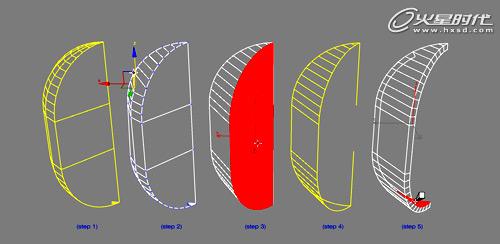

步驟1：切出一個圓槽；
步驟2：塌陷網格并融合點；
步驟3：選擇多邊形并刪除；
步驟4：復制元素并翻轉面；
步驟5：擠出，吸附并進行最終的融合。

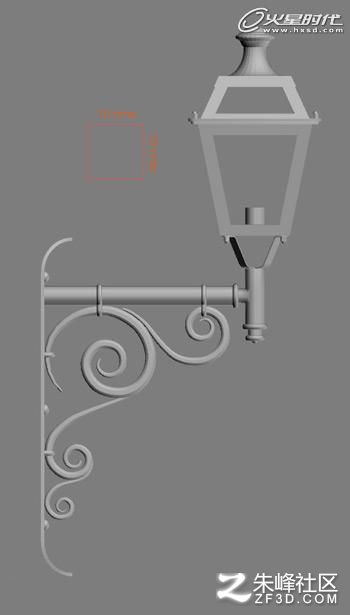

創建余下的形體并進行調整。這樣，廊燈的制作就完成了。

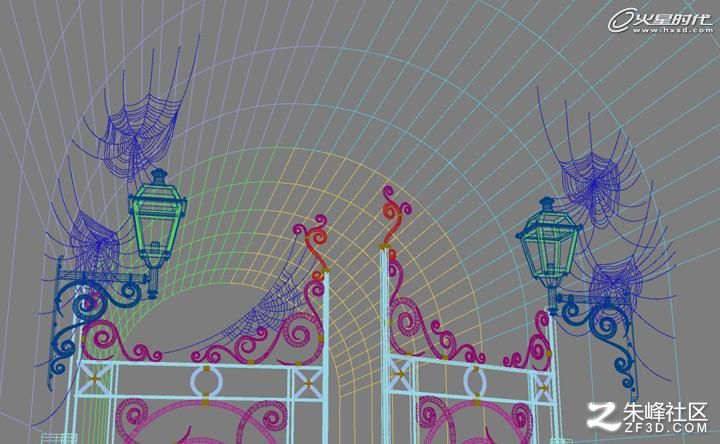

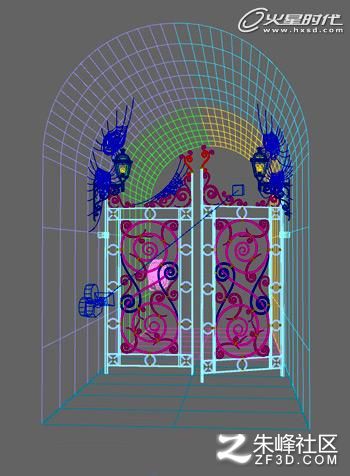

制作走廊的通道，支撐起整個場景的構圖。

蜘蛛網的建模

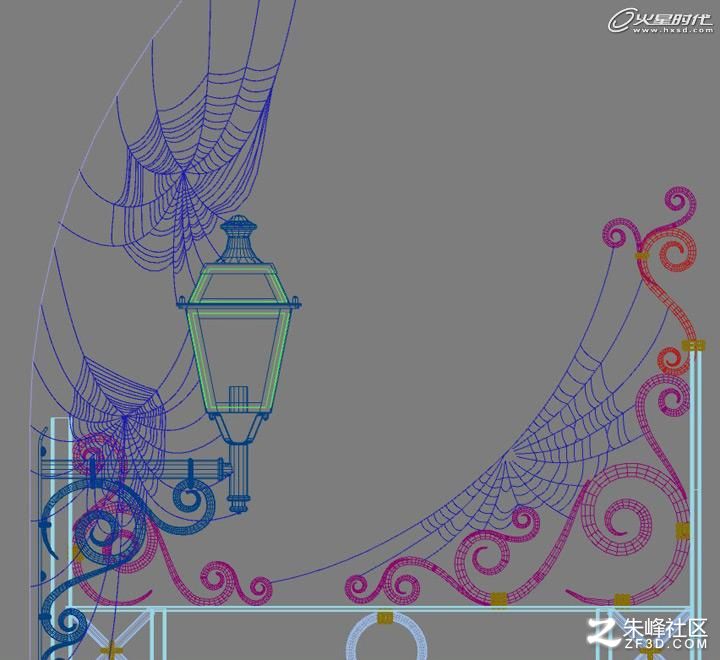

為了表現恐怖的主題，還需要制作一些蜘蛛網，如下圖所示。

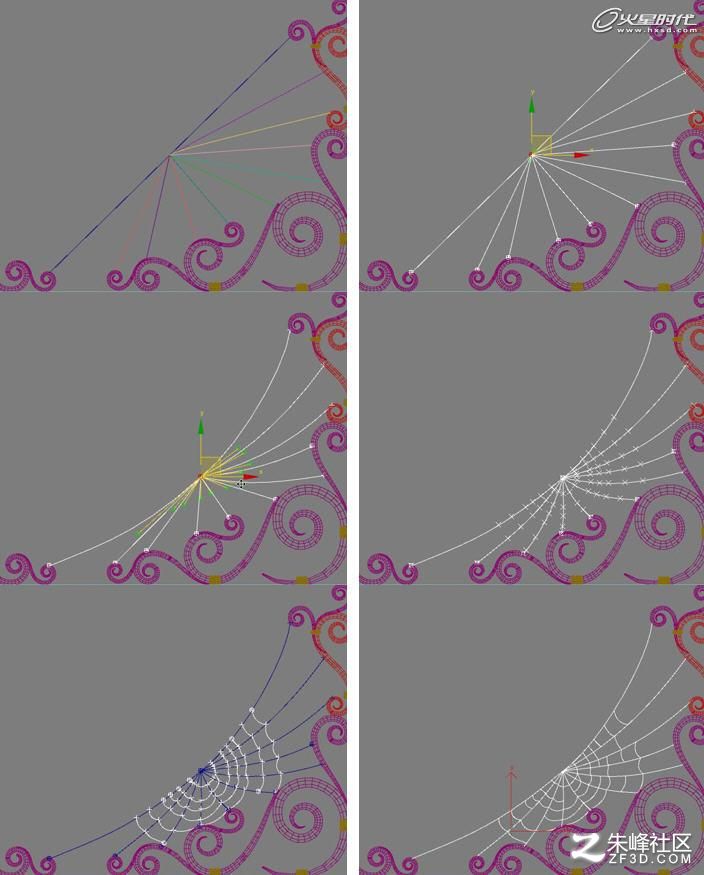

按照下列步驟來創建曲線...

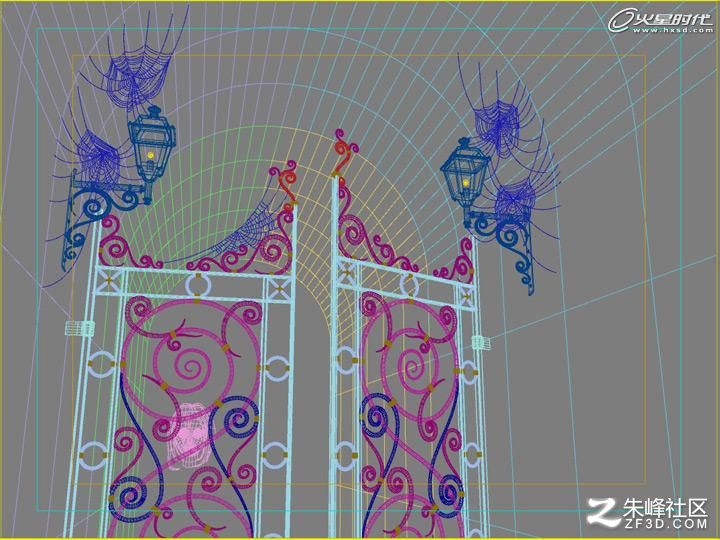

攝影機

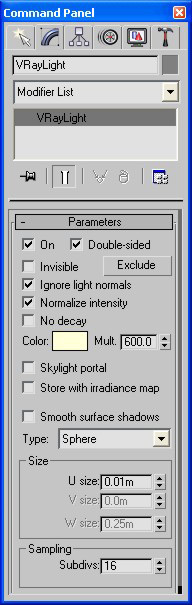

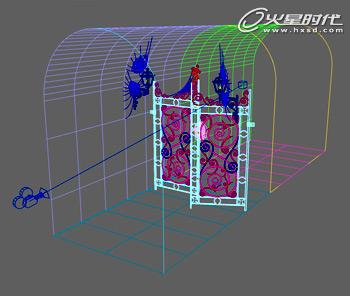

這樣，建模的工作就完成了，下面需要透過攝影機來觀察場景。這里筆者使用了兩盞燈光來照亮場景，如下圖所示。

紋理貼圖

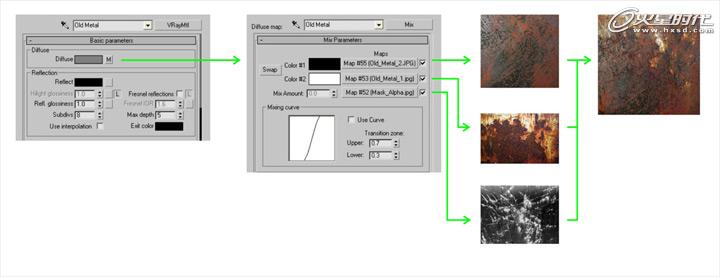

筆者從ambientLight中找到了一些很好的紋理，在uvw編輯器中展開UV，使用混合貼圖，最后在VRay中渲染完成。

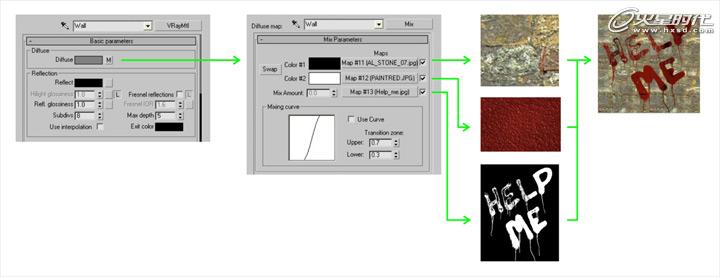

在下圖中可以看到紋理的細節。有時候利用圖片比使用文字更容易說明問題。

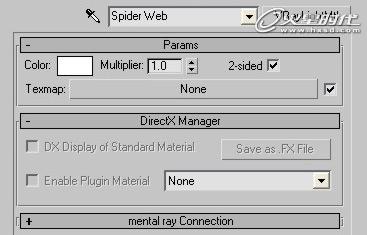

對于蛛網，使用 VRayLightMtl功能，這是因為蛛網非常薄，必須令其在場景中可見。

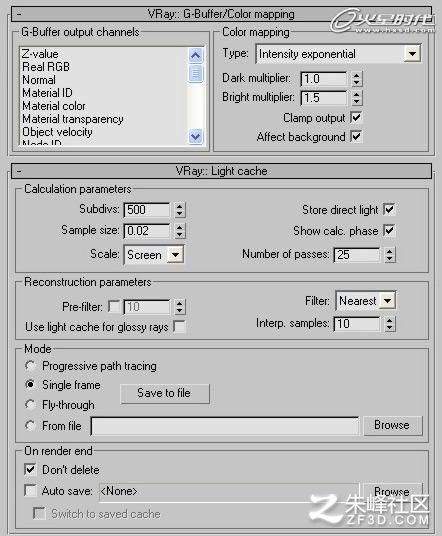

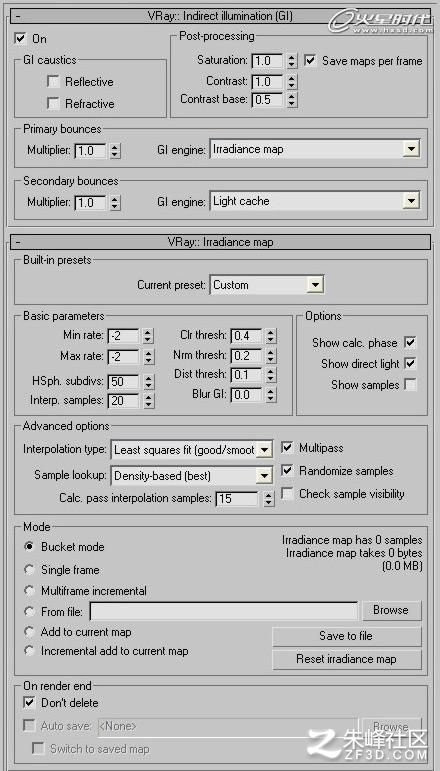

如前所述，筆者使用VRay進行布光和渲染。其設置如下圖所示。

最終效果如下圖所示。希望您能喜歡。
