3ds Max蜘蛛“剪刀手”

導言

       大家好，我是Andrew Averkin。下面為大家講解怎樣制作一個蜘蛛機器人。通過這篇教程的介紹，希望能給您一些啟發和靈感。

       教程思路

       1.搜集資料

       2.模型創建

       3.材質貼圖

       4.燈光、渲染及合成

       搜集資料

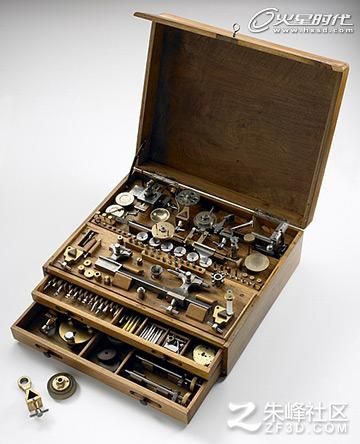

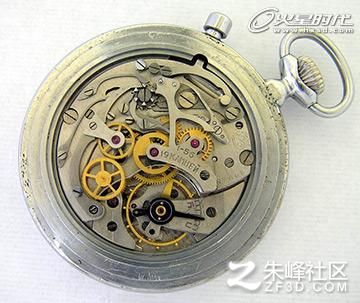

        筆者一開始時就想要創作一個機械昆蟲角色。在還沒有確定要制作哪種昆蟲時，筆者就開始進行準備工作了。在建模的過程中，筆者發現這個“昆蟲”看起來越來越像一只蜘蛛——然后——最終的作品就被定型為大家看到的這個樣子。筆者搜集了大量的機械鐘表齒輪和其他零件來表現這幅作品。為了搜到足夠的圖片，筆者花費了幾個小時的時間用來上網。

       模型創建

       使用3ds Max來進行建模。首先從創建蜘蛛的骨架開始。整個建模過程非常簡單，筆者選用的都是非常簡單的形體——線，圓圈，橢圓，矩形等，然后將它們連接起來，最后使用剪切和擠出等命令進行調整。

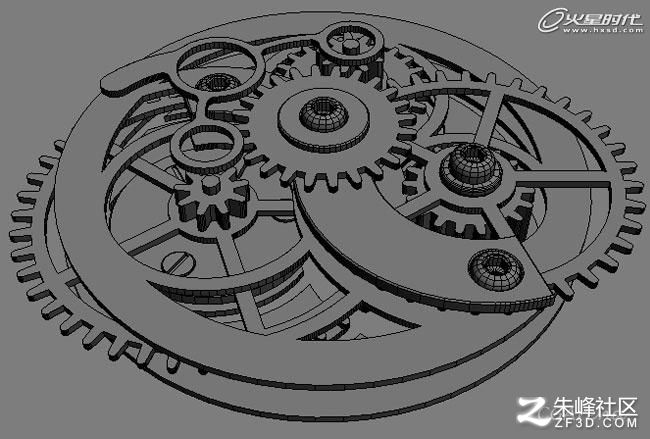

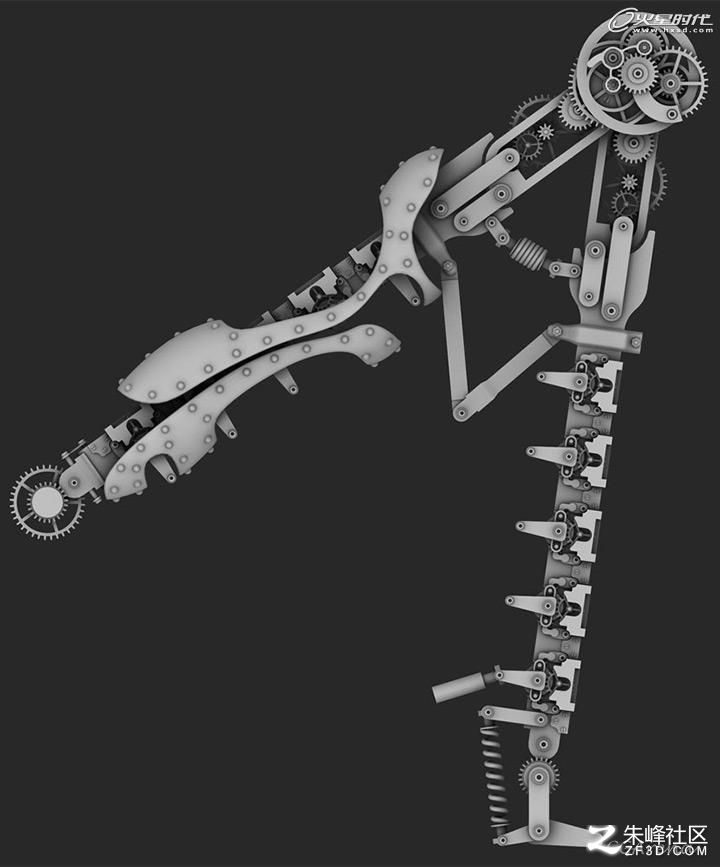

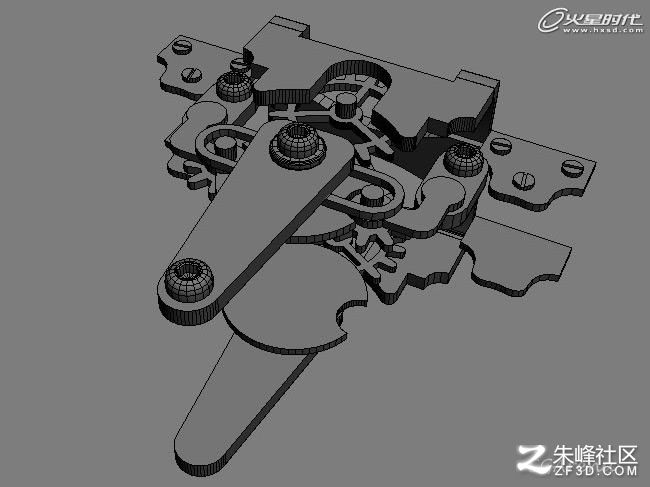

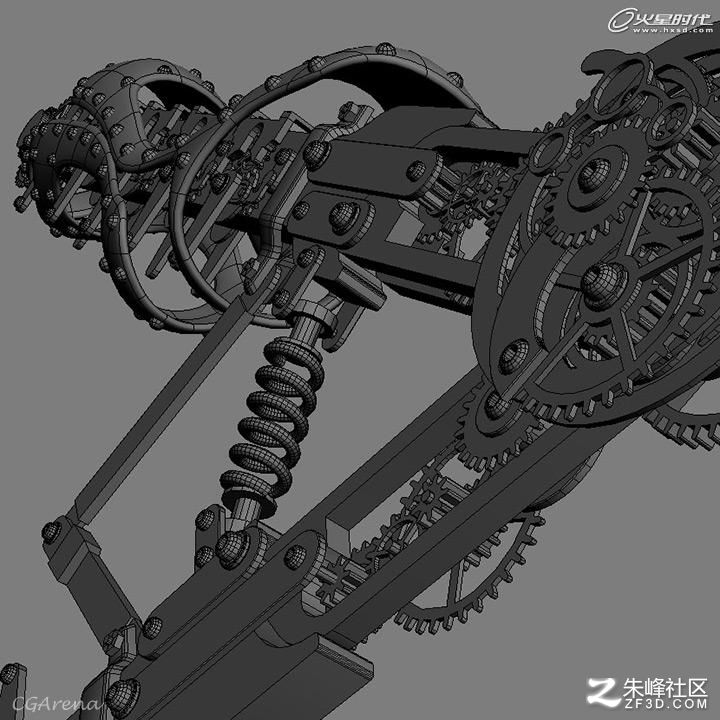

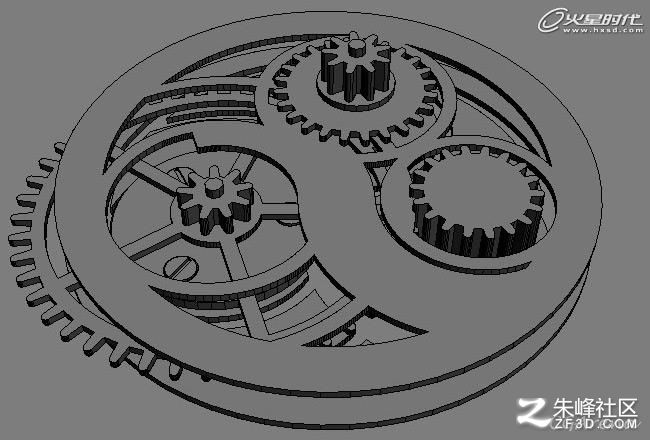

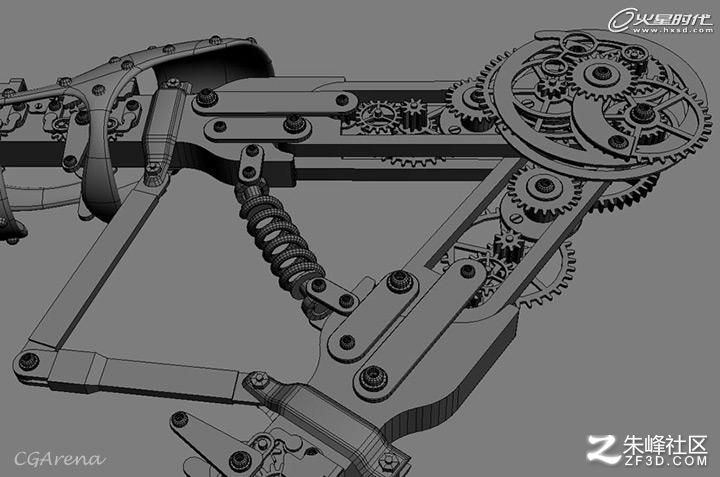

        下面開始進行細節的創建：螺絲，齒輪——將它們連接成規則的形體。這樣，一步一步地，腿部的創建工作就完成了。

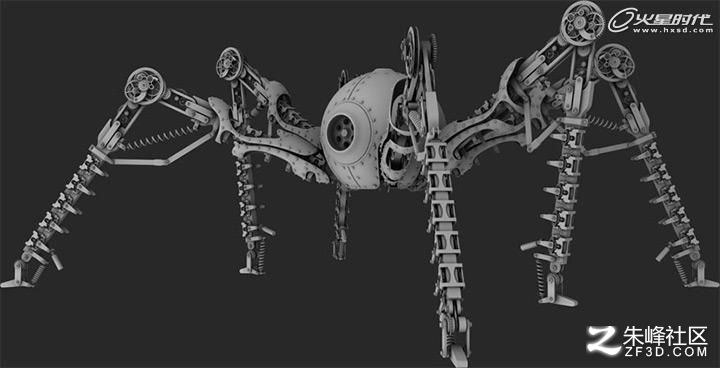

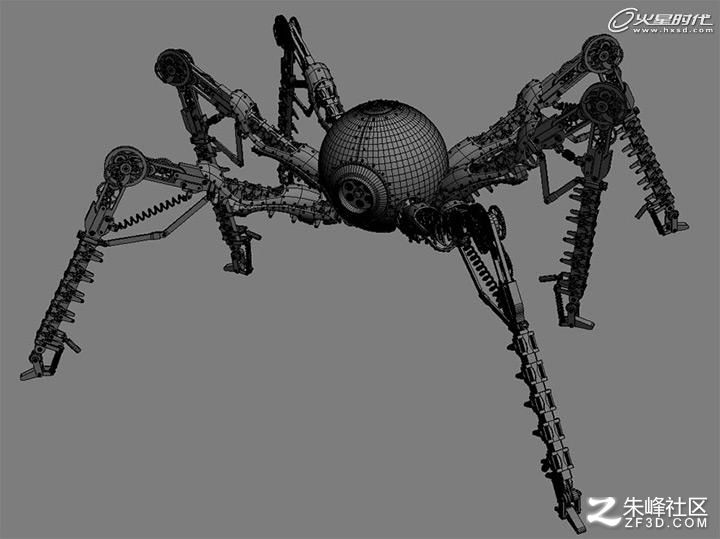

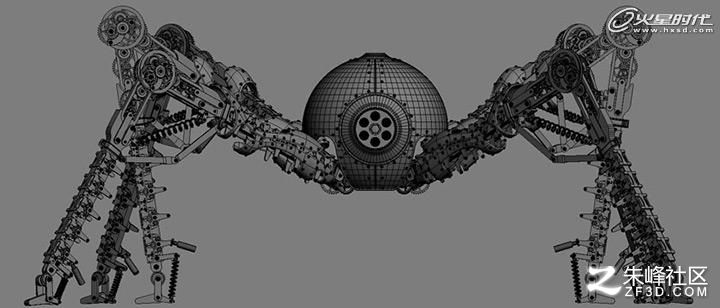

        一條腿創建完成之后，使用復制命令創建其他部分，然后制作了一些類似于基座的物體，身體部分用球體進行創建，將其轉換為可編輯的多邊形。

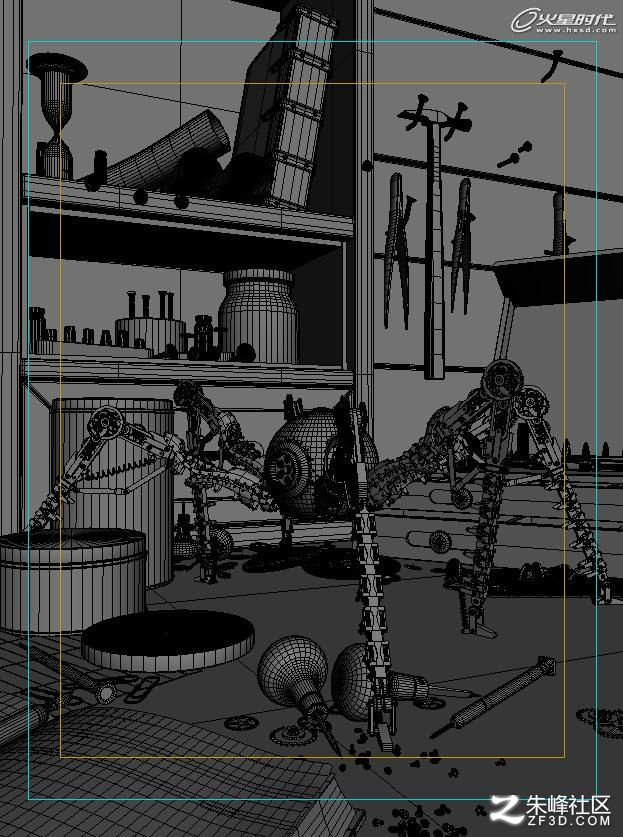

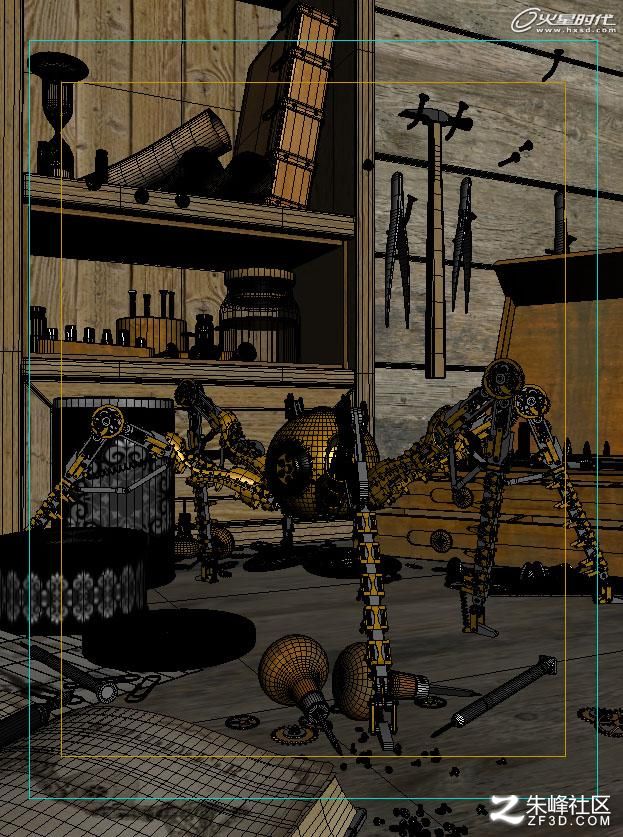

        創建一些簡單的基本形體來布設環境，同樣轉換為可編輯多邊形。制作工作接近尾聲時，整個蜘蛛模型上大約有100萬個多邊形，而整個場景中的多邊形數目達到150萬個。

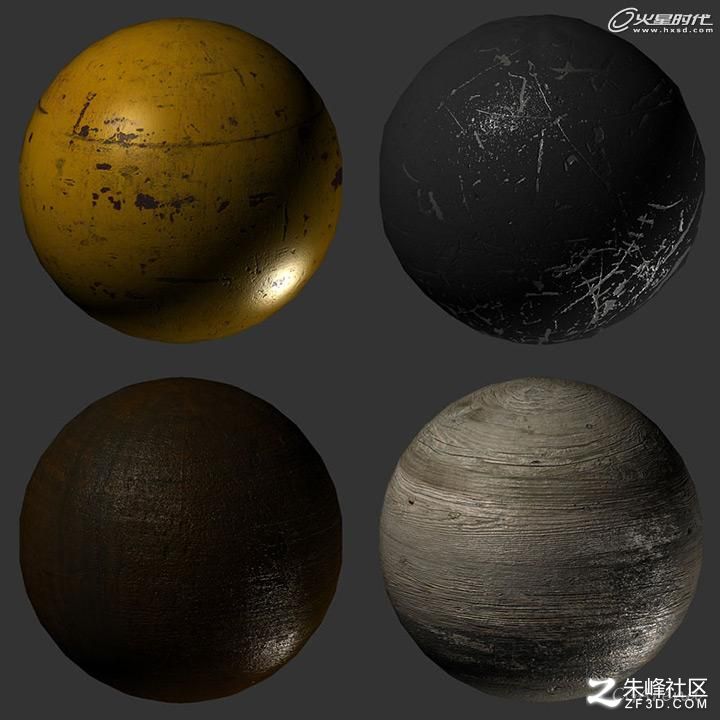

        筆者使用自己收藏的貼圖來為作品制作紋理。在制作紋理貼圖時，不使用uvw編輯器進行展開，僅使用了簡單的平面、方體和球面投射——這是因為場景中沒有結構特別復雜的形體。還有一些紋理是在Photoshop中完成的，比如書上的插圖。

        材質貼圖

         燈光、渲染及合成

        使用VRay進行布光。筆者想要將蜘蛛放置在一個很小的空間里。創建一個大的VRay平面光源作為基本的照明光源，使其看起來具備燈光的效果。同時，使用HDRI貼圖，用于全局照明環境和反射環境，得到金屬的反射細節，以及一種有趣的氛圍。調整VRay參數，使用自適應采樣細分圖像采樣器，使用輻照貼圖作為初級反彈設置，而將燈光緩存作為次級反彈設置。

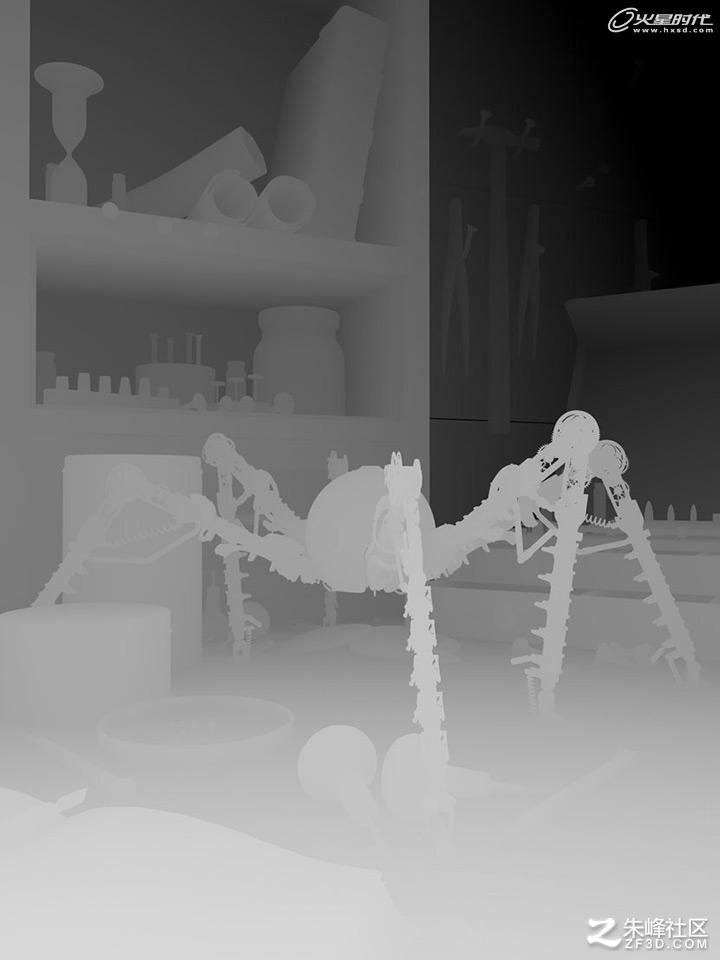

        這樣，最終渲染就完成了。使用Photoshop對圖片進行矯正。然后，應用ZDepth通道進行渲染，將視覺焦點集中到蜘蛛上，創建景深效果。

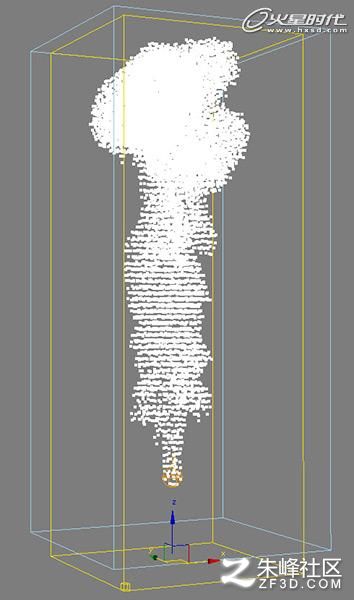

       模型頂部冒出的煙是用FumeFX制作完成的，將其放置在頂部圖層，設為疊加模式。

       使用輝光效果，使得圖片看起來不那么刺眼。同樣，應用光暈和色差效果，使得圖片看起來更加真實。 這樣，整幅作品就算完成了，希望您能喜歡。非常感謝！

       本教程完。
