三維靜幀《祈禱》制作解析

導言：在《祈禱》這幅作品中，作者主要想要表達一種陰森恐怖的風格，為此，畫面中的所有元素——金字塔、破舊的路燈、哥特式建筑、密布的云層以及角落唯一一棵樹，都有著一種頹廢和神秘的色彩。

前期準備

很高興能與大家一起分享我的作品《祈禱》的創作過程，在這幅作品中，我主要運用了Photoshop、3ds Max、Vray等軟件，整個流程包括了建模、材質、燈光、渲染、合成和繪景等。先來看一下這幅作品的整體模型圖。（圖01）

圖01（點擊可看大圖）

作品構思

首先，我想到了一個世界末日的主題，雖然很多人做過了，但我想做一個比較獨特的視角看待世界末日，當時剛好看了一個瑪雅金字塔被激活的視頻，當然是真是假在這我不做討論，只是純粹為我的作品找靈感的。

我在百度上搜索“世界末日”，發現很多的末日作品都是走魔鬼路線的，地上的骷髏、破爛的旗幟，我想換一種風格，看起來就是要那種大災前的平靜，以平靜來襯托活亡，風格比較哥特，也比較灰暗，或許有些人會產生不悅之感，但這或許就達到了哥特式的理念。

尋找執行榜樣

這也是一個關鍵的步驟，每次作品我都會有這個步驟，這會讓接下來的模型制作更加的有參照性和可變性。（圖02-圖05）

圖02

圖03

圖04

圖05

我大約找了上百?gòu)堈盏膱D片，看起來很麻煩，不過實際上做起來會讓接下來模型的制作輕松很多。

中期制作

模型制作

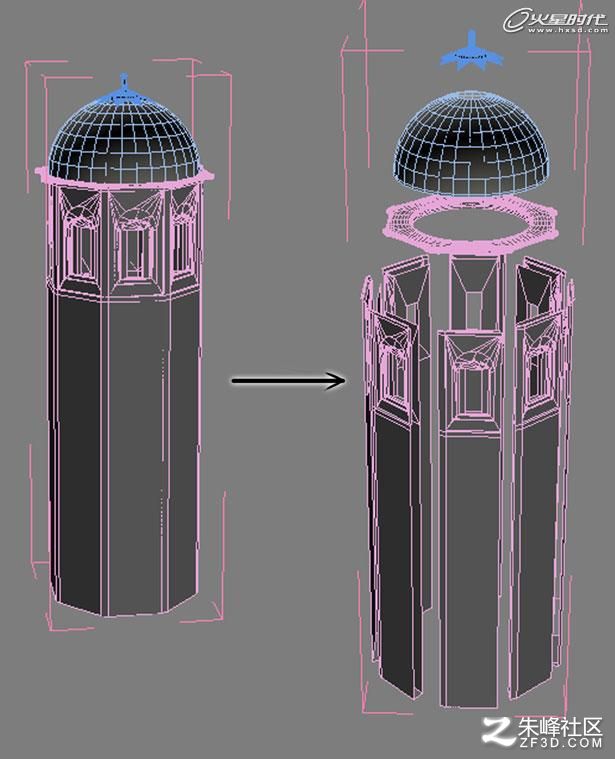

由于模型的制作比較簡單，我把幾個比較有特點的場景模型進行了分解。由于這次的教程重點不在于模型的創建，所以我也就幾張圖帶過了。（圖06、07）

圖06（點擊可看大圖）

圖07（點擊可看大圖）

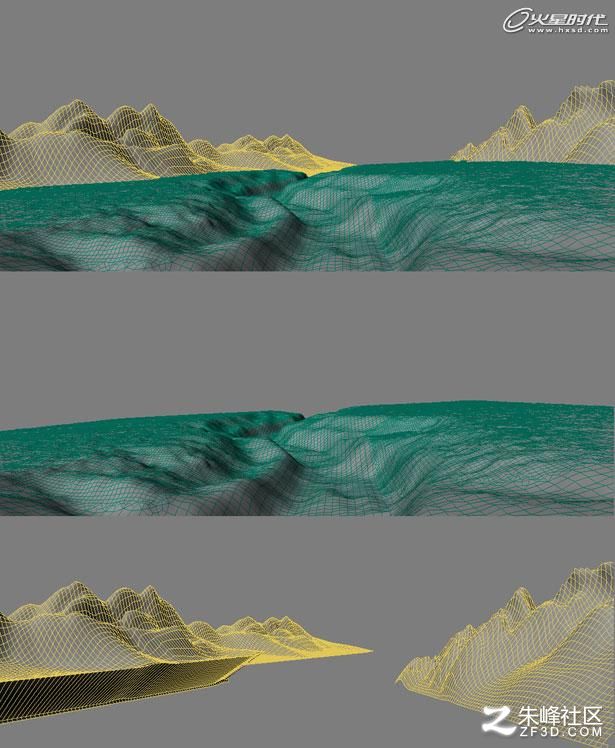

接下來是山體的制作：對于新手來說，山的制作，一直都是比較棘手的問題。其實，山體的制作并不難，更不需要靠什么插件來完成，只需要你有一塊數位板，你就能繪制出你想要的完美山體。（圖08）

圖08（點擊可看大圖）

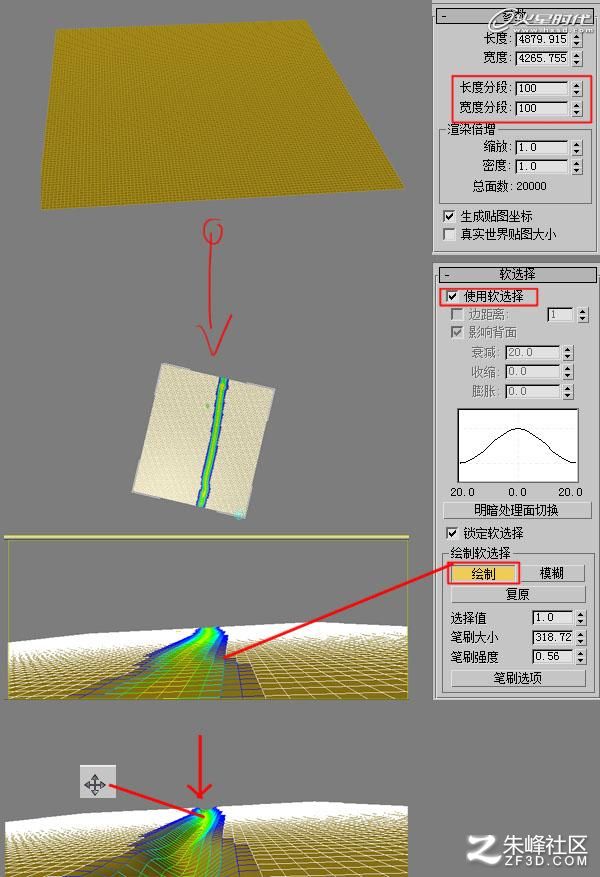

首先，創建一個plane，細分至一萬個面（其實靜幀不必對面數過于摳門，我三年前買的五千塊的機器，用著感覺依然很順暢），使用軟選擇并照著架好的camera選擇需要制作的河床，然后使用移動功能把面向下移動。（圖09）

圖09

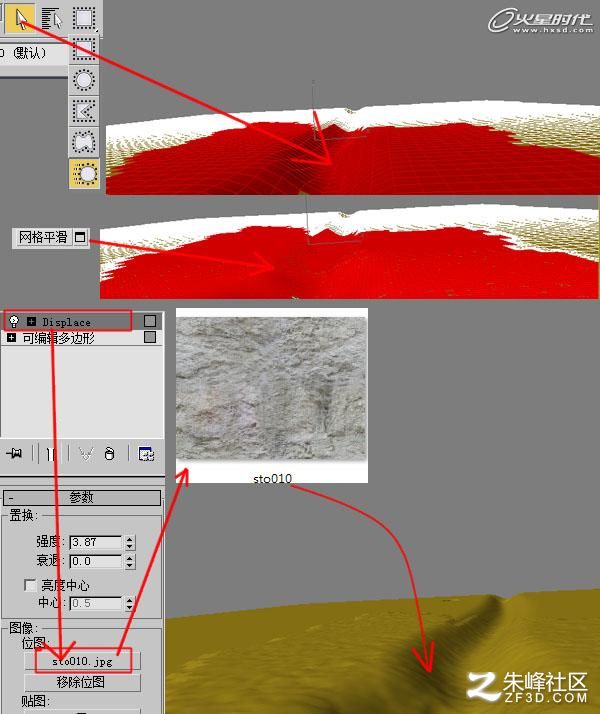

然后，在攝影機中選擇離鏡頭比較近的面，使用兩次網格平滑。接著添加置換（Displace）修改器，并尋找一張巖石貼圖，貼于“圖像”的“位圖”處，然后調整置換的強度，看各自的喜好，其實并不需要太高，因?yàn)橹�后的MattePainting會為地面增加細節，所以不需要擔心此時的細節不夠。（圖10）

圖10

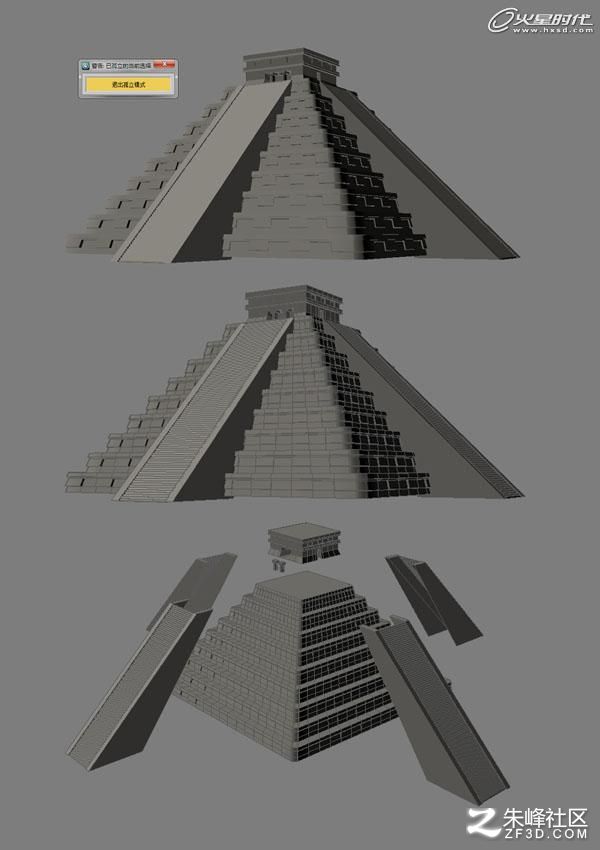

瑪雅金字塔的建模比較基礎，并沒有使用高級的建模命令，下面是模型的分解圖，相信你一看就會明了。（圖11）

圖11

我在這里選取了一些比較典型的建筑物進行了分解，其實大多數的模型都沒有什么技術難點，而我們這次創作的重點也不在于模型，所以就一筆帶過，希望大家見諒。

材質和貼圖的賦予

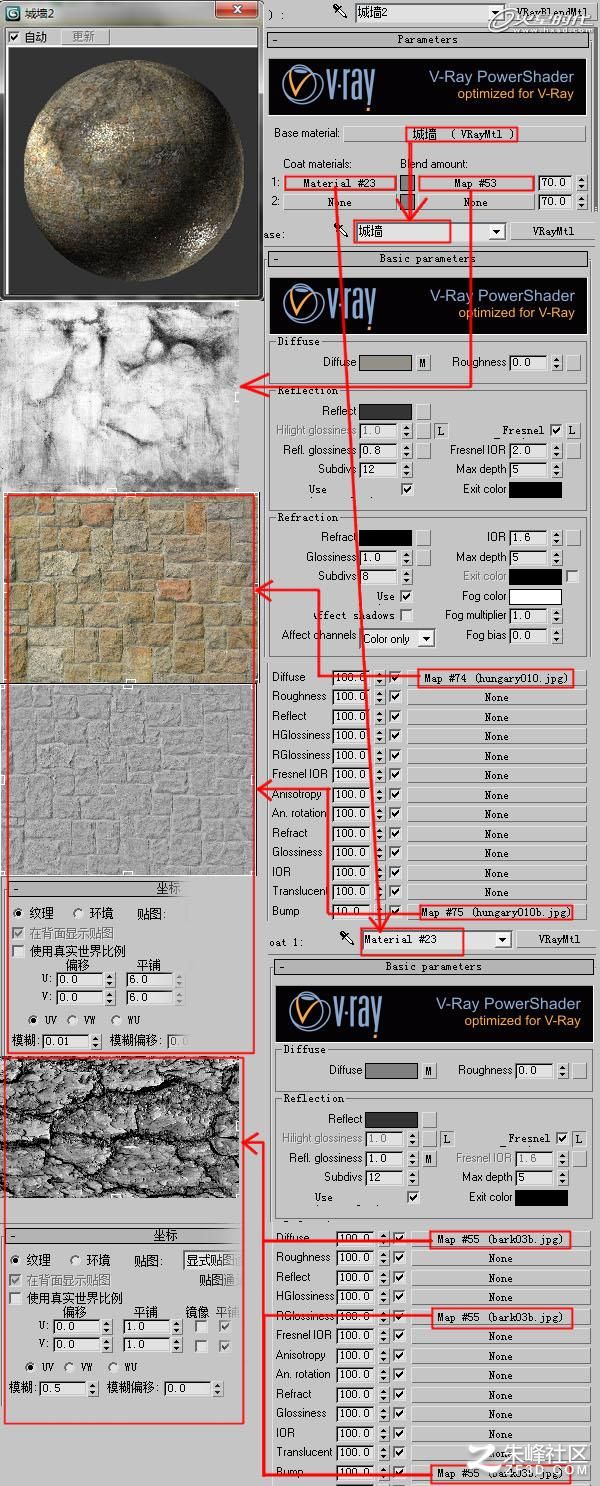

城墻的材質： 其實我這次制作的材質很多都比較相似，因?yàn)樯婕暗馁|(zhì)感都比較偏向古城墻，所以，都使用了VrayBlendMtl （vray混合高級材質）這是一種混合得很完美的材質，可以添加各種骯臟破損的材質層，混合于基本層之上，前提是都要使用一張Blend amount（混合數量）的貼圖，最好使用黑白的灰度貼圖，這樣子更能明顯的突出你要混合的那部分骯臟材質。（圖12）

圖12

在這次創作中，幾乎所有的城墻材質都是使用了這樣的混合形式，所以就舉一個例子就行了，因?yàn)榛�本上每個都差不多的，只不過反射的數值和混合數量略有不一樣。

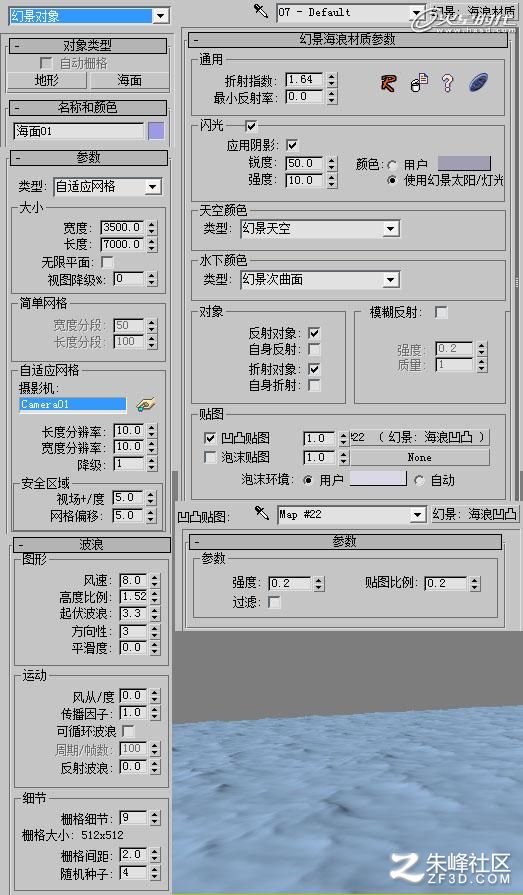

河水的制作和材質：這里使用的是DreamScape（幻景）的中文插件，以下是參數的設置說明。（圖13）

圖13

模型的整體布局

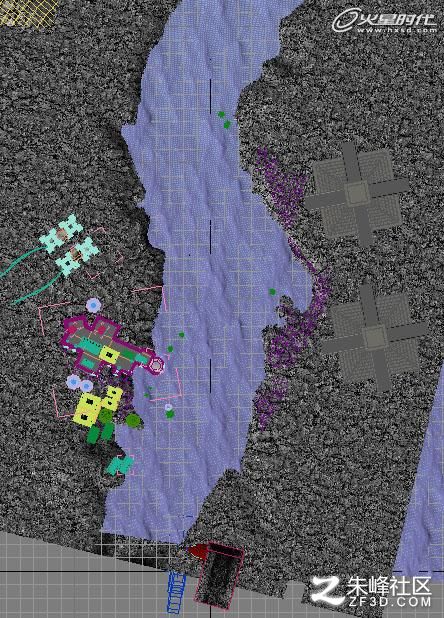

當所有的模型都完成后，你需要根據自己的構圖，對模型的整體布局做出調整，包括比例、擺放位置等。（圖14）

圖14

燈光和環境

燈光和環境的設置需要大家不斷用心的去嘗試。

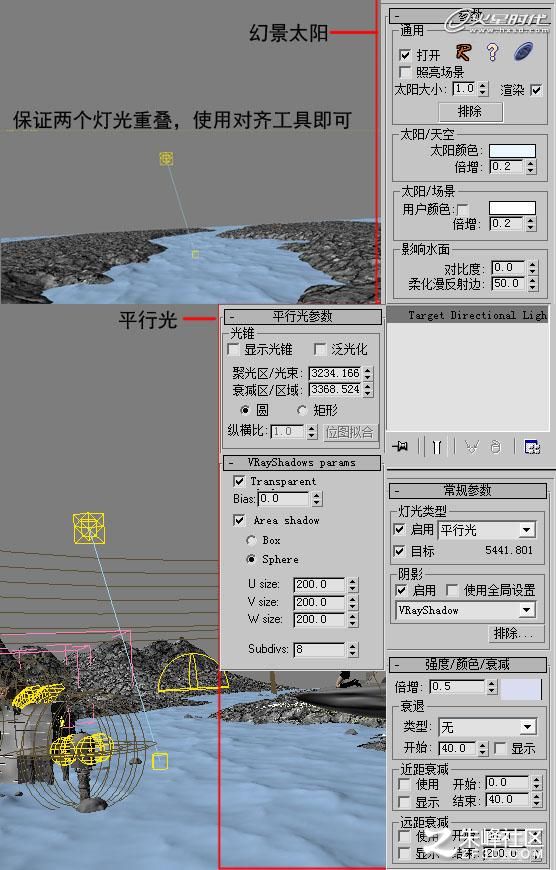

下圖的兩個光源并不是主光源，而是類似于月光的輔光，用于照亮暗處場景。（圖15）

圖15

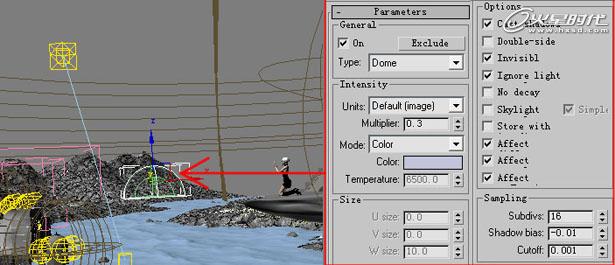

將下圖中的Dome半球光放于場景中間，用以提高場景的整體亮度。（圖16）

圖16

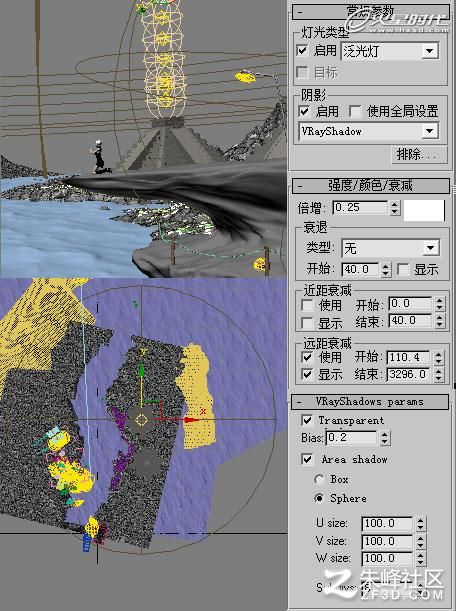

將下圖中的燈按照合理的位置擺放于場景中，增加一點詭異的氣氛。（圖17）

圖17

這是場景的真正主光源，金字塔輻射出的高亮燈光。（圖18）

圖18

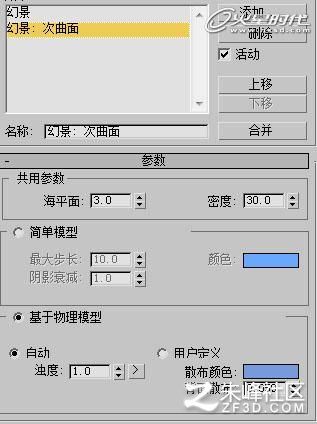

在“環境”（鍵盤數字8）里面添加幻景和幻景：次曲面，幻景的參數不需要調整，我們需要的只是它帶來的大氣效果，而不是天空的云，但是次曲面就要設定為基于物理模型。（圖19）

圖19

渲染參數調整

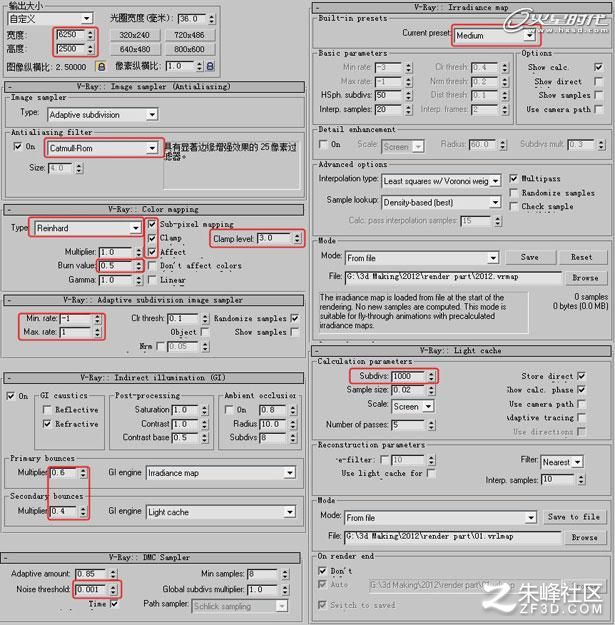

紅色部分都是需要調整的參數，至于Vray的各參數作用，火星的其他教程都講的很清楚，我在這里就不贅敘了。（圖20）

圖20（點擊可看大圖）

分通道渲染

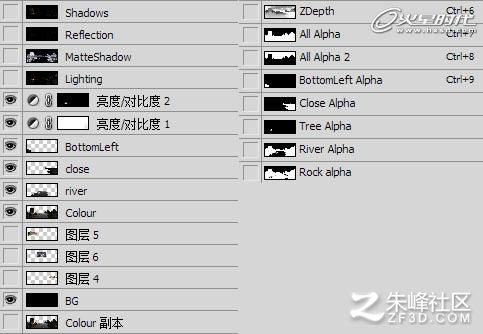

分了這么多通道，其實就只是為了后期的調整方便，多弄幾個通道用不著怕。（圖21）

圖21

這里，我簡單說一下ZDepth景深通道的制作方法：

選擇“工具”、“測量距離”，然后在頂視圖，點擊最遠的距離和攝影機，測量攝影機離可見物體最遠距離的大概長度，然后在Zdepth Max里輸入這個數值，可以不用那么精確，但是也不要與實際距離相差太大。（圖22）

圖22

其他的通道沒有什么需要調整的，默認就行。接著，就可以渲染了。

后期合成

通道的準確應用

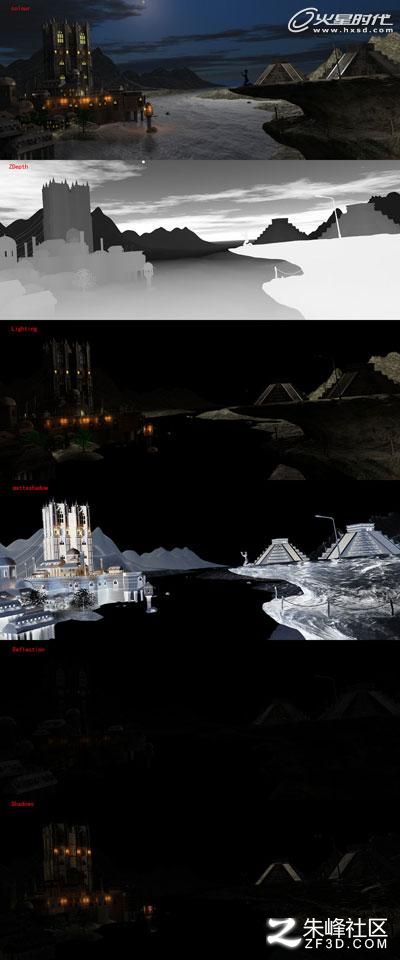

下圖是我渲染出的通道效果。（圖23）

圖23（點擊可看大圖）

MattePainting繪景

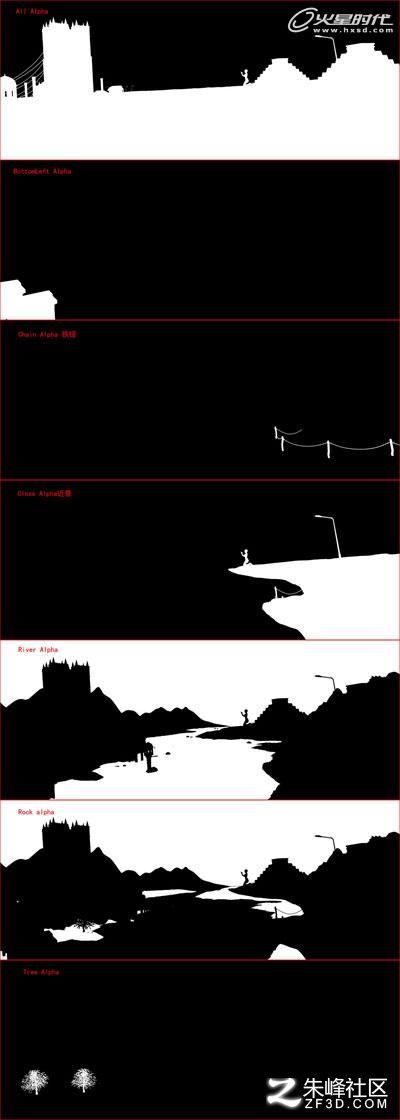

要正確的繪景，當然要先把把各部分圖像的Alpha透明通道渲染好，方便選擇區域，然后進行繪制，這里的通道總共有七部分：（圖24）

All Alpha -全局
BottomLeft Alpha -左下角
Chain Alpha -鐵鏈
Close Alpha -近景
River Alpha -河流
Rock Alpha -巖石
Tree Alpha -兩棵樹

圖24

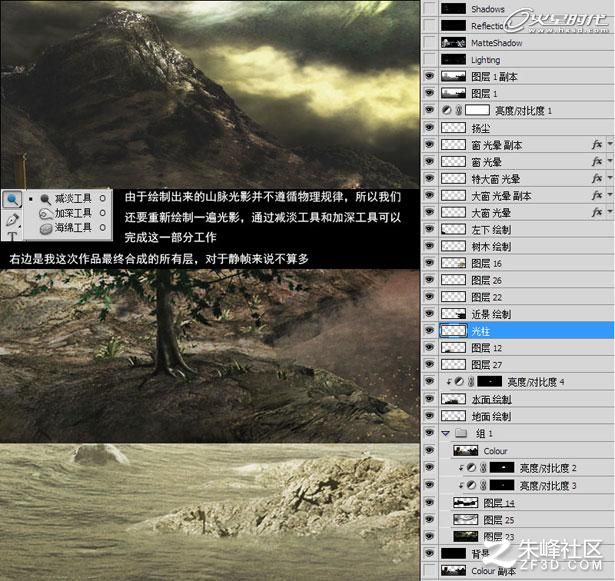

繪景。下圖是繪制之前的準備圖層。（圖25、26、27）

圖25

圖26（點擊可看大圖）

圖27 （點擊可看大圖）

最終完成的時候詢問了一些朋友的意見，對于畫面進行了一些裁剪，并調整了整體的色調，依然是我最喜歡的昏黃。（圖28）

圖28（點擊可看大圖）
