3ds Max打造逼真咖啡

教程思路

        1.簡介。

        2.建模。

        3.紋理。

        4.照明。

        5.渲染。

        6.后期處理&景深。

        1.簡介

        在2005年的4月，在我去法國讀書的時候，我買了很多各種各樣的明信片寄給我的家人和朋友，恰好有一張忘了寄出去，因此我把它帶回了家。這是一張關于巴黎咖啡的明信片，是法國存在主義者和藝術家們公認的最有名的咖啡。我很喜歡它，因此我決定用計算機圖形圖像技術將它實現。

        我只想對我的舊電腦說聲感謝，它是一臺具有P4處理器、9800PRO的顯卡和僅僅512mb的內存的電腦。在實現這種圖像的過程中，我使用的軟件是3ds max7和Vray 1.46。用Wacom繪圖板可以很好的實現后期的處理過程。我有一個影拓 2 A4的繪圖板。

        2.建模

        當決定要實現類似這種圖像時，要明白其實建模是最簡單的一個環節。

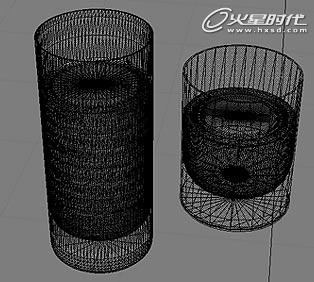

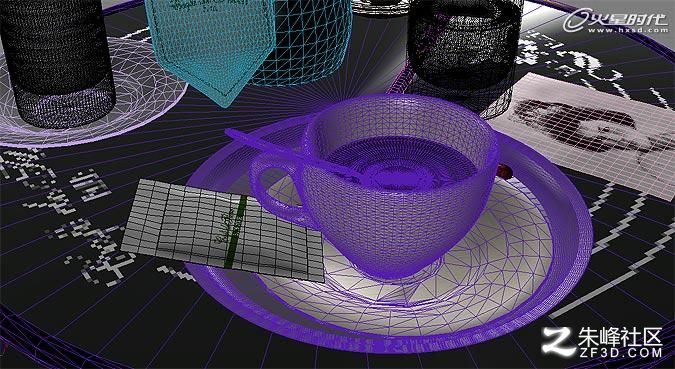

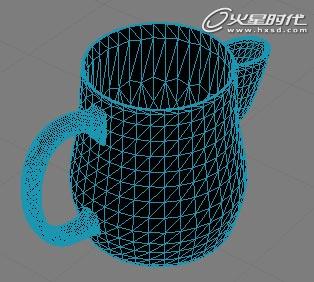

        這個場景中的所有物體都是用Max中的多邊形工具創建出來的�？Х缺�、咖啡碟、杯子，以及液體都是用旋轉工具創建的，然后將其轉換成可編輯的多邊形，以便制作紋理。雞蛋就是多次細分的簡單幾何球體。

        女人的畫像就是簡單的可編輯的樣條線，將其轉換成可編輯的多邊形，然后用FFD 4x4x4修改器將其扭曲。桌子是一個由基本圓柱體通過轉換并修改成可編輯的多邊形得到的。

        3.紋理

        這個場景中有多種復雜的vray材質。我們從最簡單的開始著手。我將繪制的圖像作為漫反射貼圖，在PS里創建一個紋理作為凹凸貼圖（強度值為80）�？Х缺�的材質是在PS（模擬瓷器）里創建的，將其作為漫反射貼圖，在反射槽里，將顏色設置為灰色（R211, G211, B211），同時激活菲涅耳反射。

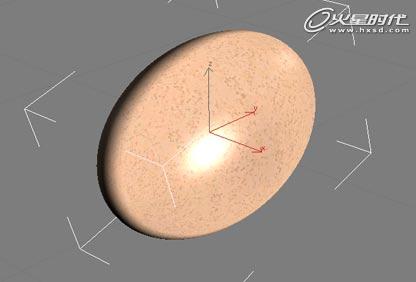

        藥丸所使用的是多重/次物體材質，它帶有兩種Vray材質，二者的反射槽都設置成了接近白色的灰色(R228, G228, B228)，同時激活了菲涅耳反射。雞蛋的紋理是在PS漫反射通道中創建的，反射槽為深灰色(R59, G59, B59) ，同時也激活菲涅耳反射，并且反射光澤度值為0.7。

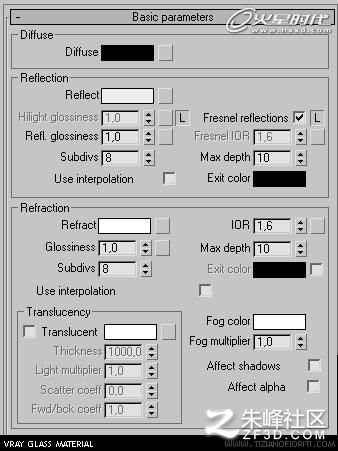

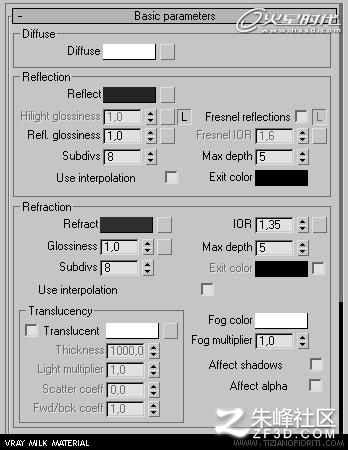

        水和玻璃杯的材質非常簡單（下面所介紹的牛奶的材質也是一樣），只是折射率不同，水的折射率為1.335，玻璃杯的折射率為1.606。

        茶壺是鍍鉻材質的，漫反射為黑色，反射槽顏色值為（R228, G228, B228），同時也是激活了菲涅耳反射，并將反射的最大深度值設置為10。

        現在要開始處理復雜的材質了。桌子包含兩種材質，一種是使用PS處理過的紋理，凹凸值設置為30；反射通道在其自身插槽中使用的是一張程序貼圖（使用的是標準的噪波值）。

        另外一個是漫反射為黑色，反射值為（R176, G124, B74），反射光澤度值為0.85，細分值為3。另外，折射通道為黑色，但是它的細分值為50。最后折射率值設置為0.47。

        4.照明

        我相信照明的過程是一個項目中最重要的環節。

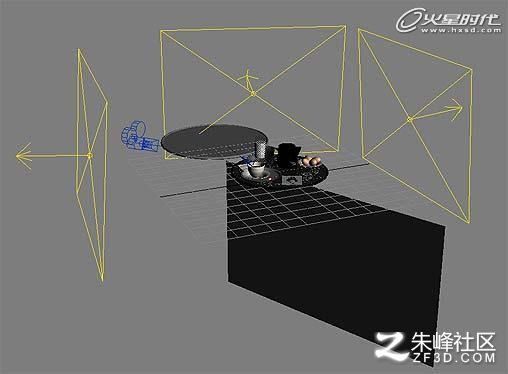

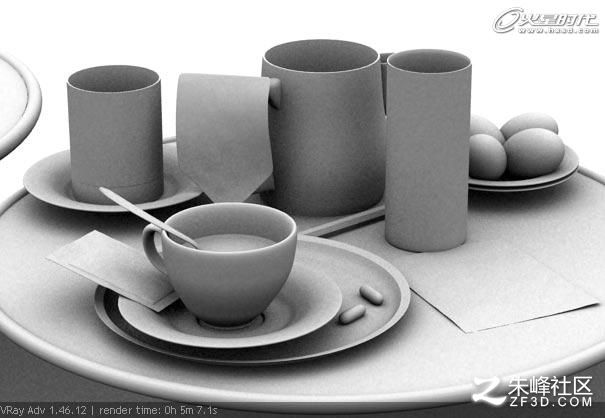

        在本實例中，觀察下面這張有了光照的圖片。
        這里一共有三個Vray燈光，強度值分別為3、3.5和4。所有燈光都激活了“保存光子貼圖”設置。為了生成好的效果，我同時還使用了一個名字為“Kitchen”的HDR圖片（可在Paul Debevec的網站中下載），我將它的強度值設置為0.5。

       5. 渲染

        最終要獲得分辨率為3048x2287的圖像需要渲染5個小時。

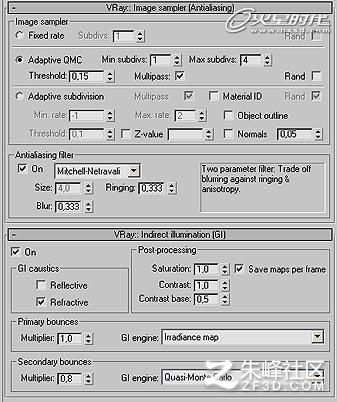

        下面的圖中顯示的是光子貼圖和抗鋸齒的設置。

        在下面的圖中可以看到渲染設置。環境槽中含有那張HDR圖片。

        6.后期處理&景深

        這個過程真的很重要。如果能夠很好的使用后期處理軟件，那么一個很普通的效果可以得到很大的改進。在本案例中，我使用的是PS軟件。用渲染引擎來計算圖片（或動畫）的景深是有問題的。
        這里推薦用內置3ds max插件來處理。我使用的是ZDepth。在本案例中，我設置的值為：Z min 155 and Z max: 230。
        一旦渲染出了深度貼圖（見下圖），那么就不得不將其導入到合成軟件（如PS）中，并將其設置為alpha通道。
        完成之后，就可以將該alpha加載進來，然后通過執行Filter > Blur > Lens blur命令來修改不同的參數，從而達到更好的效果。

        背景是一張飽和且模糊過的簡單的位圖圖像。

        用簡單的小的筆刷（配合使用融合模式）可以再繪制一些微小的細節，如桌子和咖啡杯上的劃痕。
        重要建議：提高或降低色相/飽和度和亮度/對比度設置是非常有用的。嘗試使用不同的濾鏡來獲得各種有趣的效果。

        下面是最終圖像。

         本教程完。
