AutoCAD制作精美陶罐

導言：

在本教程中我將講解如何制作一個漂亮的陶罐，主要學習如何運用掃掠命令定位路徑的三維點位來制作螺旋體。

我們知道在運用掃掠制作一個圖形時的關鍵是路徑，當然在掃掠一個螺旋體時的關鍵也就是螺旋線。下面介紹一個通用的制作方法，希望能給朋友們帶來幫助。

第一步

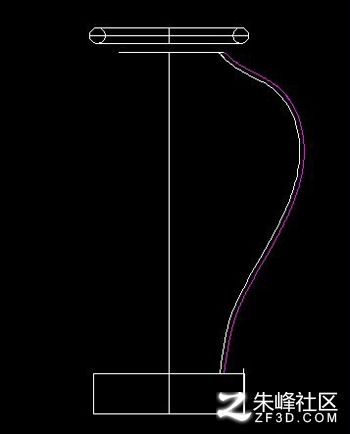

打開AutoCAD，畫出物體的半剖面。（圖01）

圖01

第二步

使用旋轉網格命令。（圖02）
命令: SURFTAB1
輸入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
輸入 SURFTAB2 的新值 <6>: 18

圖02

第三步

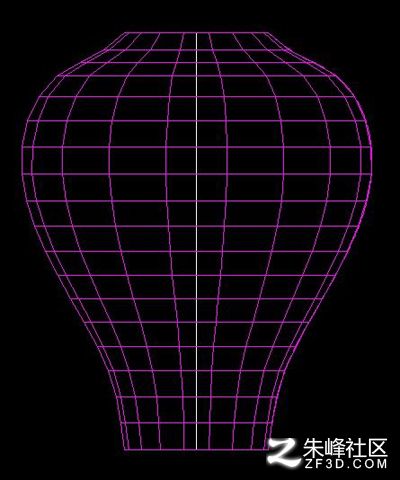

旋轉成三維網格。（圖03）

圖03

第四步

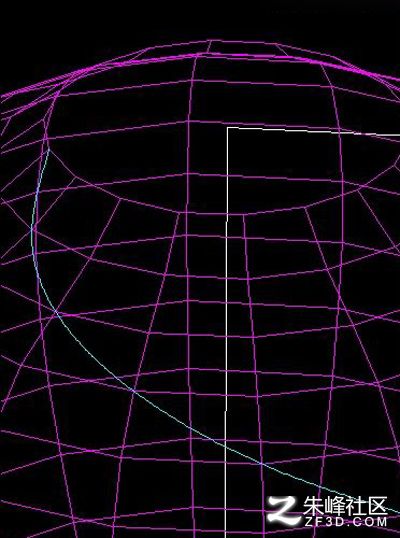

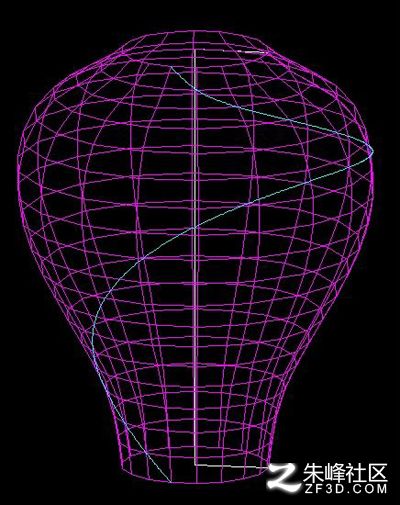

用樣條曲線捕捉網格的對角作出螺旋線。（圖04、05）

圖04

圖05

第五步

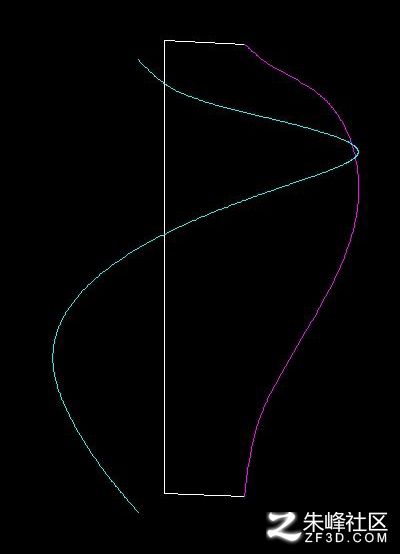

刪除三維網格。（圖06）

圖06

第六步

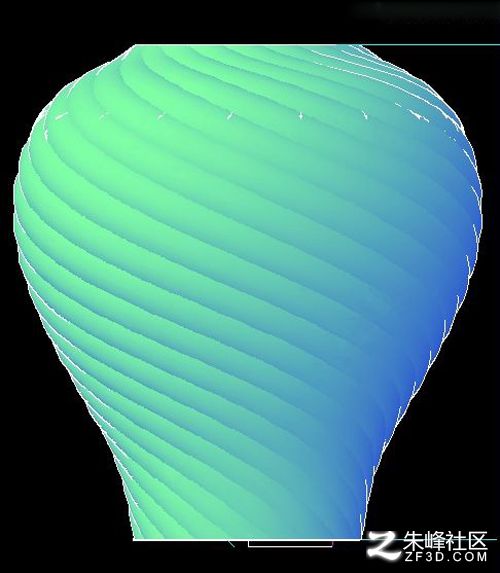

掃掠。（圖07）

圖07

第七步

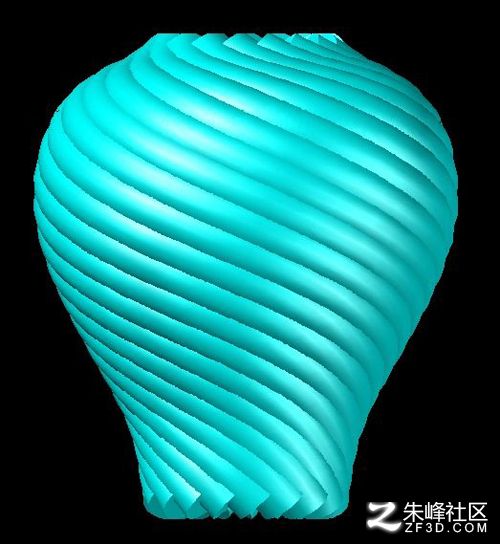

陣列。（圖08）

圖08

第八步

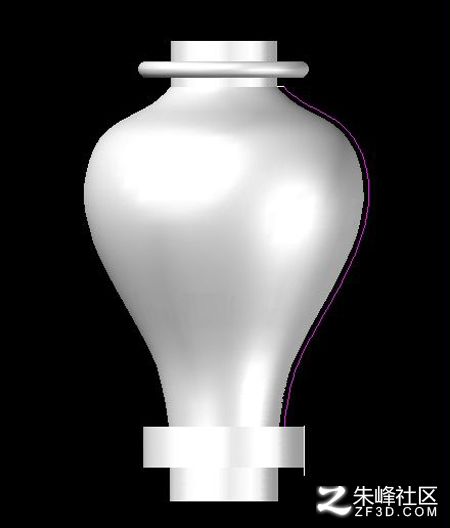

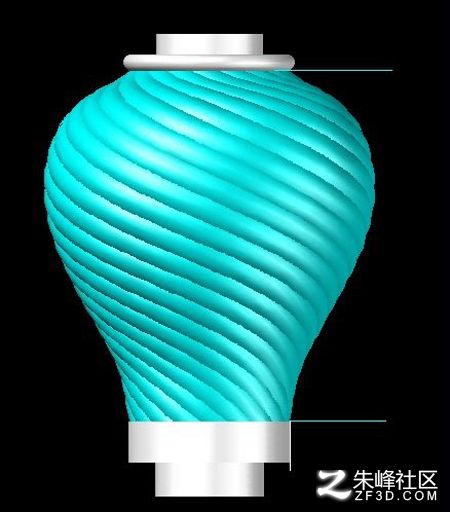

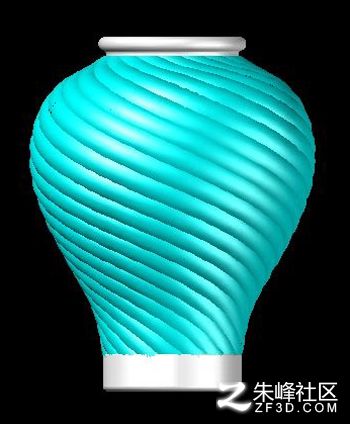

修整（包括做內膽差集、添加其他實體并集等等）。（圖09、10、11、12、13、14）

圖09

圖10

圖11

圖12

圖13

圖14

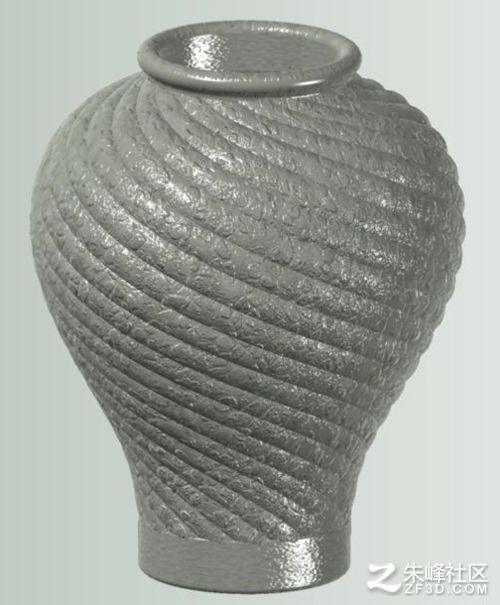

最終效果（15、16）

圖15

圖16
