悍馬 H1模型制作流程解析

導言：
大家好！在很長的一段時間內，我都努力在汽車模型制作這個領域中。我對悍馬 H1的設計非常的感興趣，因?yàn)橄啾容^典型的運動型汽車，它顯的更加的堅固和穩重一些，并且感覺更加的現代化設計。下面我就和大家一起分享我制作它的過程和經驗。希望你能喜歡！

模型部分

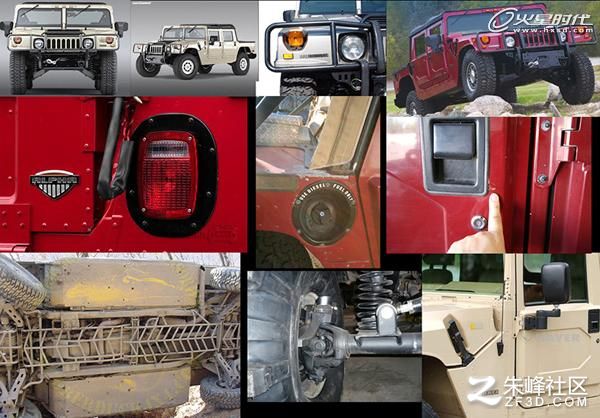

首先，我盡可能的搜索查找關于這輛汽車的參考圖片（大約有100多張），才找到了基本上準確的藍圖來進行制作。（圖01）

圖01

我使用基礎的細分方式來進行模型的制作。我認為把部分模型制作完美，可能并不是需要真的提起。在把握了總體的概念設計后，我才進入到模型的細節部分的制作和調整。

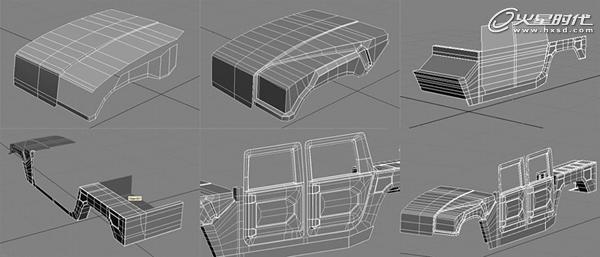

1.創建車的總體框架；
2.剪切或擠壓多邊形 ；
3.再次修正和補充細節部分。（圖02）

圖02

關于行李箱部分，我每個面板單獨的制作出來，然后再把它們合并起來。（圖03）

圖03

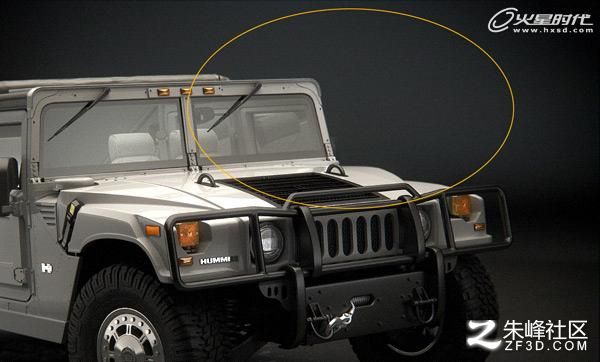

我只要制作的部分就是車身部位，設置好車燈的位置，然后創建了車窗框架。（圖04）

圖04

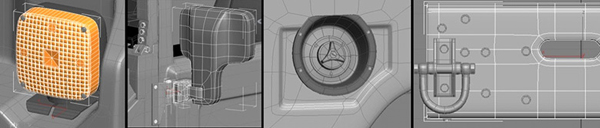

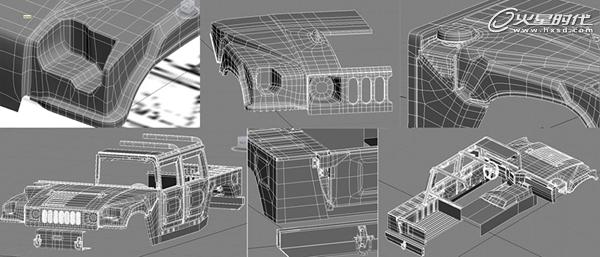

之后再創建前車燈、后車燈、螺栓和內部的一些結構，我就完成了整個汽車模型的細節部分了。（圖05）

圖05

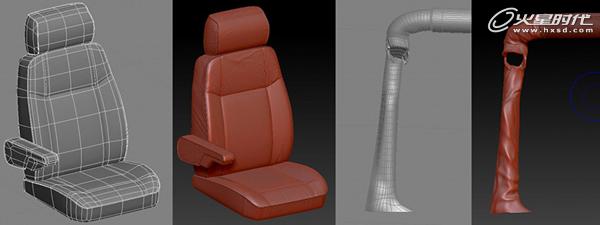

車座和車框架的褶皺紋理我都是通過使用ZBrush進行雕刻完成的。雕刻完后，我使用貼圖應用到它們表面。（圖06）

圖06

至于輪胎，我首先制作了一段輪胎的樣式，然后我以360度一圈重復復制這段樣式就可以。（圖07）

圖07

輪胎的商標首先在Photoshop中制作好，然后把這個凹凸貼圖應用到輪胎上。（圖08）

圖08

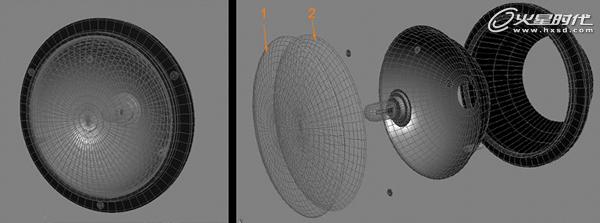

前車燈的制作，最重要的一點就是這個折射玻璃的制作。我在一個復合表面上制作這個玻璃樣式。正如下面的圖片中，我使用普通玻璃制制作第一層，使用凹凸貼圖制作第二層玻璃。（圖09）

圖09

這個凹凸貼圖是在Photoshop中使用漸變工具制作的。（圖10）

圖10

場景設置

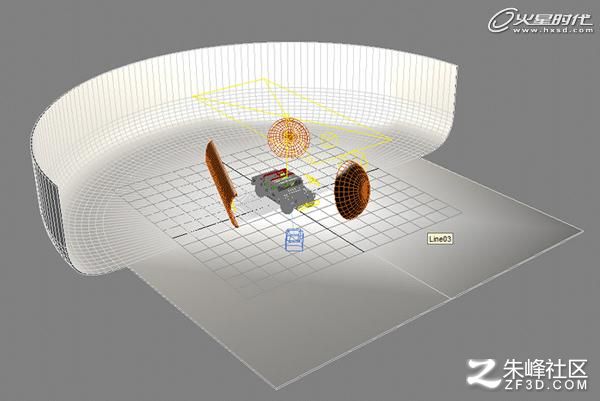

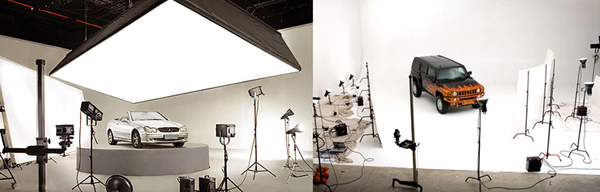

我使用真的攝影棚燈光來創建一個參考場景。（圖11、12）

圖11

圖12

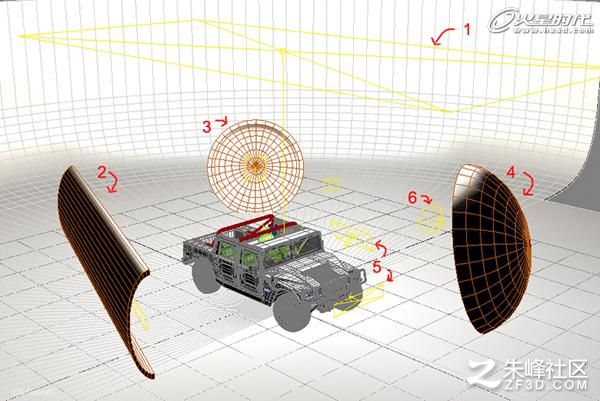

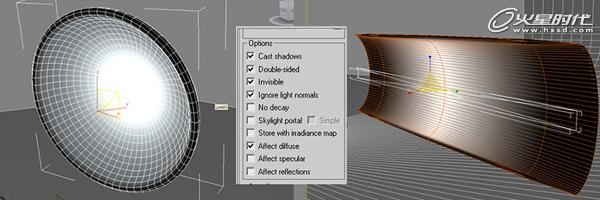

1號燈使用VRay面燈創建場景的氣氛和反射；
2、3、4號VRay燈通過3個球型物體進行反彈，主要是來創建柔和的光線。

因?yàn)槲蚁胫谱饕粋�(gè)柔和的反射，我確定Vray light's diffuse是勾選上on打開的，spectacular和reflection都是關閉著。

雖然這個悍馬的形狀不是圓的，但是相反的它有一個扁平的形狀。所以我使用了上面說的方法嘗試創建一個更柔和的反射。

5號燈光呢，我發現這個區域看起來有些暗并且?guī)缀鯖]有反射，決定是否需要添加更多的光。

6號射燈，使用它主要是為了打亮背景，讓汽車從背景中分離出來。我還在燈中添加了一些顏色來營造整體的氣氛。（圖13、14、15）

圖13

圖14

圖15

我記得我根據自己的燈光設置不斷的改變設置著我的相近。這個教程就是我進來的工作進展，希望對你能夠有所幫助。感謝觀看。（圖16）

圖16
