《粉碎者》硬漢模型制作解析

導言：

Smash（粉碎者），這件作品的創作靈感源自于少年時代玩過的游戲KOF，很難忘的日子，最吸引我的還是游戲中酷酷的角色，個性十足而且特點各異 。緊繃且許多褶皺的褲子，硬朗的皮鞋，大氣的皮帶扣環等等的所有，十分吸引人。于是我決定開始創造一個硬漢且筆直男性戰士，他使用思想來控制機械武器，而機械武器為他提供能量。

前期準備工作

在此刻我腦中只有一個很模糊的大剪影，我必須具體化其風格和特點，許多需要提前考慮的東西，還包括許多技術實現的問題。

現在開始尋找素材，我的素材不一定局限于原畫，照片一類，我本人十分喜愛動漫，當我看到喜歡的角色、特效和Pose時我會截圖保存在我的素材庫里，以后一定用的到。（圖01）

圖01

這是最初搜集到的幾張素材，從這幾張圖里我大致得到一些用到的東西，角色的身高、胖瘦。我希望得到一個肌肉十分發達但是不至于很強壯，更接近型男的感覺。而這個角色一定會穿皮鞋，和比較緊的褲子，至于褲子必須等其它元素全部明確之后再考慮，我不希望一開始把某項細節定義的過于清楚，這樣成品會出現不搭調的情況。

模型部分

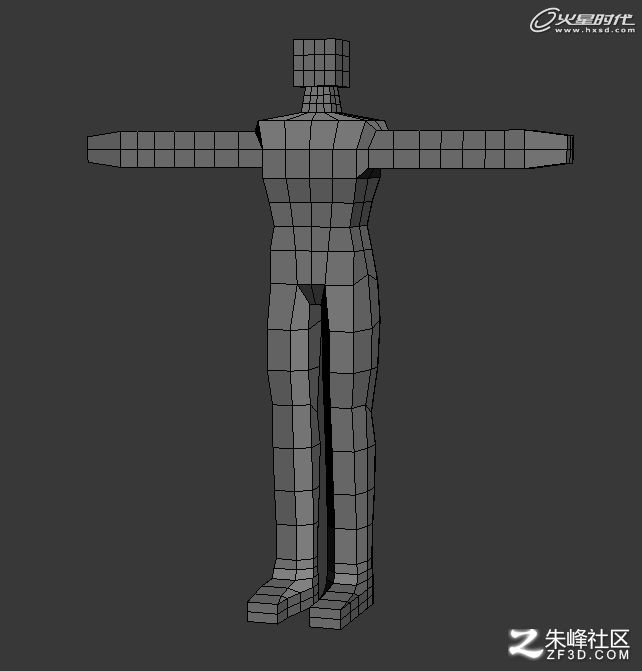

現在開始一邊創作一邊制作。首先我在3ds Max里創建一個十分簡單的人體模型，制作這個模型最關鍵的就是速度，因?yàn)檫@是簡模，必須為之后的流程節約時間。（圖02）

圖02

簡模里我并沒有制作出手與腳，這類細節比較多的部件我會在以后的流程里單獨制作，再焊接上去，這樣比較節約時間，只要焊接后的拓?fù)渚�OK就沒問題。

然后將模型導入ZBrush3.5R3（以后簡稱為ZR3）。我個人很喜歡這個版本，相比之前的3.5 R2來說R3版本十分穩定，而比較最早盛行的3.1版R3集成進去了許多ZB經典插件，我會在接下來的部分講解插件部分。

模型在ZB中把大致結構雕刻出來，然后導入3ds Ma中進行拓?fù)洌�如果你之后雕刻的模型�?xì)節不是很多，你大可繼續雕刻，等待完全完成之后再拓?fù)涑龅湍�，而這樣做你則會擁有一個布線更為合理的模型，不會出現當細分級增加的時候，細分程度不均勻的情況，甚至完全雕刻完成之后你可以直接將模型降至一級，導出展UV。（圖03）

圖03

下面講解下我個人十分喜歡的ZB插件。下圖就是ZR3中插件的位置。（圖04）

圖04

映射大師幾乎伴隨ZB走過無數年的經典插件，它的功能包括了模型映射、顏色映射等功能。早先許多人使用它進行模型的貼圖繪制，尤其是角色的面部貼圖，當然也可以結合上插件Imageplane，制作面部貼圖的常用插件還有ZAppLink，當然在ZB4版本的新增功能就叫它色環吧，LightBox點開。

Tool里的SBRef.PSD激活即可，這個功能的具體使用方法在火星時代上有相關教程。

優化大師，其實就是做減面用的，這款插件非常驚人。對比3ds Max自帶的減面功能或者是減面插件，這款ZB減面插件十分人性而且很好用，如下圖。（圖05）

圖05

前者模型大約300萬面，后者是使用插件減面之后的，只有20萬，細節幾乎原封不動的保存了下來，甚至毛孔在比較近的距離依然清晰，20萬的高模完全可以直接導入到三維軟件中進行貼圖烘焙。

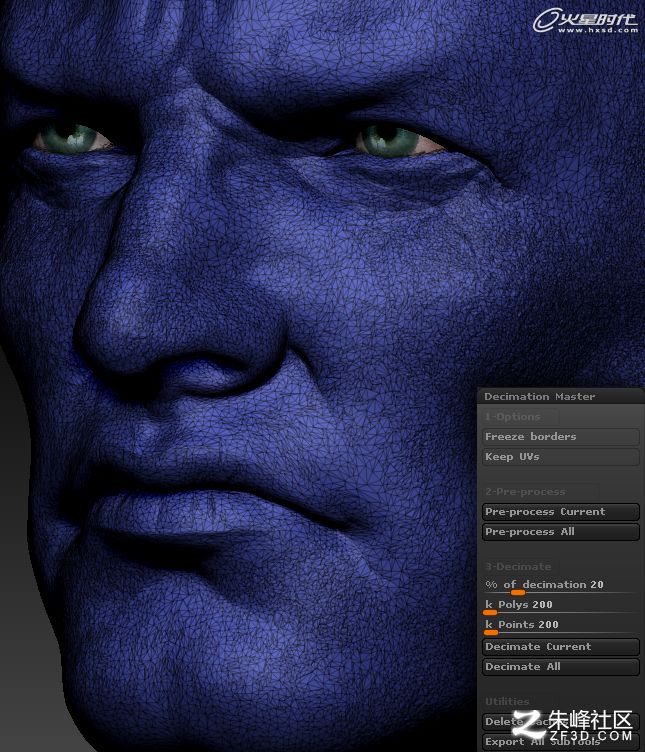

下圖是優化大師的面板，在減面之前先設定優化百分比，如圖第一項滑動選項，通常第一次優化的時候不會按照20%剩余進行減面，大約第二次以后開始按照百分比，而且最好不要一次將模型優化到位，多做幾次，觀察效果。

這樣做的目的是最大限度保持模型細節。設置完百分比之后點Pre process Current計算當前SUBTOOL圖層元素，下面的選項代表計算全部圖層。在前二步完成之后點擊Decimate Current開始優化，等待進度條完畢就OK了。（圖06）

圖06

這是優化過的模型布線，仔細觀察不難發現模型全部以三角面顯示了，如果你打算將模型導入三維軟件進行貼圖烘焙，現在的面數剛好。（圖07）

圖07

將模型導入3ds Max，模型在3ds Max中和ZB中差別不是很大，現在的步驟是對模型加載進一步的優化。

首先把模型裝換成可編輯多邊形，使用石墨工具的Graphite Modeling Tools中Geometry，點開Quadrify，這個工具的作用是同過計算機的計算，將模型三角面轉換成為四邊面，此刻剛導入的20多萬面的模型現在是13萬。

這個辦法可以很好的減輕電腦、軟件的負擔，更加穩定，當然你也可以直接將模型導入進 xNormal，可視引擎視圖操作，也支持無視圖操作，引擎試圖操作并不常用。具體的操作，封套調節，SBM格式，我會在之后教程中詳細講解，這里我大致提示一下。

SubTool Master這個是我?guī)缀趺看伪赜玫搅艘粋�(gè)插件，點開會在屏幕的左方看到功能菜單。（圖08）

圖08

下面我詳細介紹下我個人十分喜好的功能。我比較常用的功能是前幾個。

Multi Append：大致解釋就是將已有的ZTL文件導入現在正在操作的ZB中。好比你一開始制作了一個已經非常完整的模型，之后你需要為你的模型添加一把你很久之前就完成的武器，而這把武器以ZTL形式被儲存，包含所有的細分級別。

LAYER：現在你可以使用者項功能了，單擊圖標便會彈出打開對話框，下面你就可以導入了。你可以一次倒進一個非常龐大的ZTL文件，許多圖層，但是必須注意，你的ZB可能會因此崩潰掉，所以建議導入前務必了解清楚你需要導入的文件，你也可以嘗試修改ZB軟件的內存，點擊Preferences中的Mem，第一項Compact Mem是內存，我個人喜歡設置成4096，完成之后點擊Compact Now，內存設置完成，這并不能完全解決軟件崩潰問題，但是還是會起到一定的作用。

Mirror(鏡像)：他和你克隆出物體再旋轉角度位置不一樣，點開后的第一項代表鏡像將鏡像的物體合并到一個Subtool圖層里，第二項代表合并到不同圖層里。（圖09）

圖09

Marge合并顯示的SubTool圖層，通常我會選擇第一項Merge only。還有一些十分常用的插件，例如Imageplane，他的開啟式在Texture中，具體使用方法我會在以后的貼圖教程中講解。

下面繼續介紹模型，在ZB中雕刻到一定程度后將模型導入3ds Max進行拓?fù)�，你也可以使用ZB拓?fù)�，完成后拾取高模，我比較喜歡導入進3ds Max，而ZB4中則可以使用GOZ功能。

在3ds Max中拓?fù)涑芍心５慕Y(jié)構布線，模型細節比較多的部位，例如眼部，手指等必須多拓?fù)湟恍┚�進去。其實如果你的制作時間很緊張，你可以直接在草模上細分雕刻，全部完成后再拓?fù)涑龅湍�，這個辦法更適合于次時代游戲模型，如果你追求高精度，高細節的話，這一步驟則是必須的。

甚至你可以直接在三維軟件中搭建高模，再導入ZB雕刻。我個人比較喜歡先草模再雕刻再拓?fù)�，這樣做的好處是你可以把更多的時間花在模型上，而不是繁瑣的布線，當你完成ZB模型之后，你再把全部精力花在拓?fù)洳季�上，這個辦法的速度非�？�。

當面對許多復雜圖形的時候，按照3ds Max→ZB→3ds Max→ZB，直到最大限度的接近你要的效果，這樣做看起來很麻煩，但是時間并不會花費過多，而且效果會很好。

ZB模型大型基本完成，剩余的就是血管、褶皺、筋肉之類的細節了，這時我將模型導入3ds Max中，為他增加裝備。（圖10）

圖10

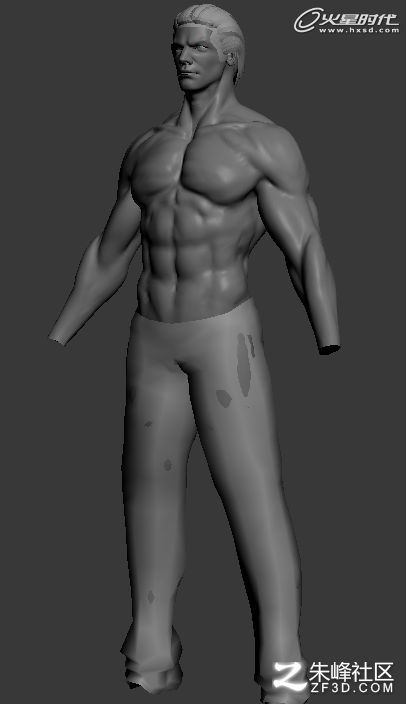

我為模型添加了頭發跟褲子，最后的成型方案也許不會是這樣，但是現在我更想加入一些能體現角色特點的元素進來，方便進行其他裝備的加載。

可以看到褲子的草模十分粗糙，這并不會影響到之后模型的完成，因?yàn)槲視?huì)在ZB中對其進行制作，使用的方法就是上面所說過的，雕刻拓?fù)湓俚窨�。（圖11）

圖11

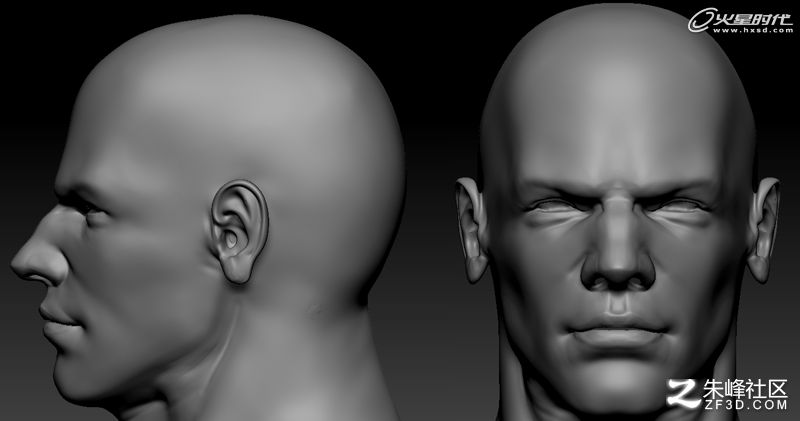

制作時候必須注意角色的結構，這個頭形狀我參考了許多美式明星。現在我所要做的就是開始設想接下來幾步之后會出現什么樣的效果，我不不想等到完成的時候才發現整體不和諧不舒服。（圖12）

圖12

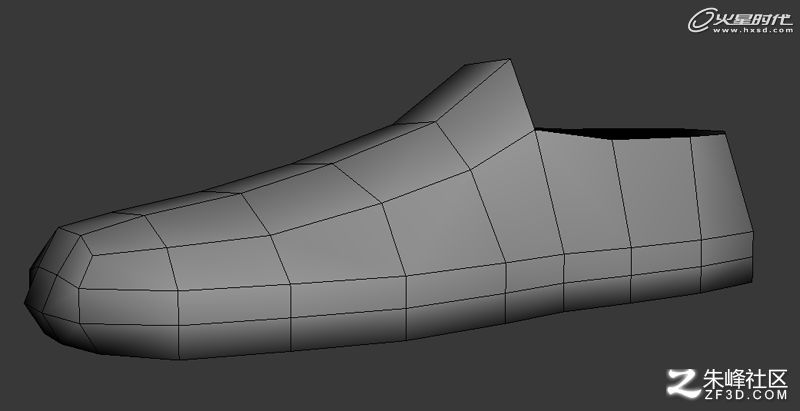

這是鞋子的草模，此刻我腦子已經有了一種我很喜歡的鞋子樣式，這要感謝素材的幫助（圖13、14）

圖13

圖14

將鞋子的草模導入ZB進行粗劣的雕刻，再導入3ds Max進行拓?fù)�，目前拓�(fù)滠浖�插件有幾種，各自都有自己的特色，這得看你的喜好了，我本人用的是3ds Max2010，這個版本已經將整個Polyboost插件集合在軟件里了，十分方便。

打開3ds Max2010將模型轉成可編輯多邊形，調整成半透明，于是你可以在Freeform中見到拓?fù)溥x項，這里我就不再多講拓?fù)涞氖褂梅椒�了�?/p>

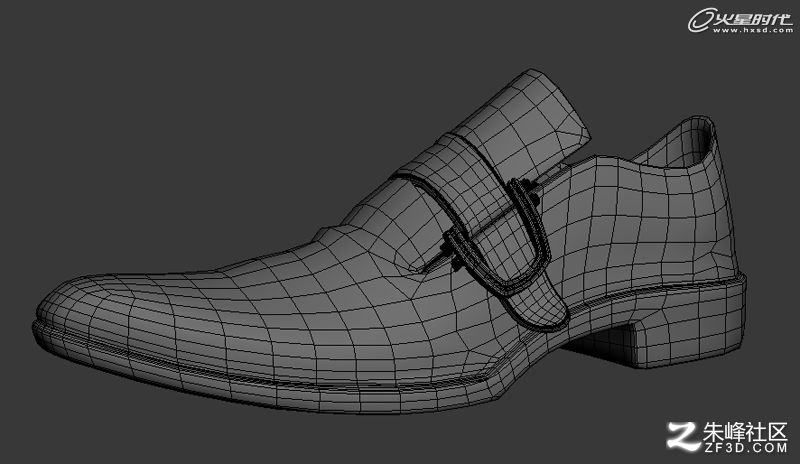

下圖是鞋子的完成品，可以看到模型基本是高模，但是缺乏細節與結構，接下來是講模型導入進ZB進行雕刻。（圖15）

圖15

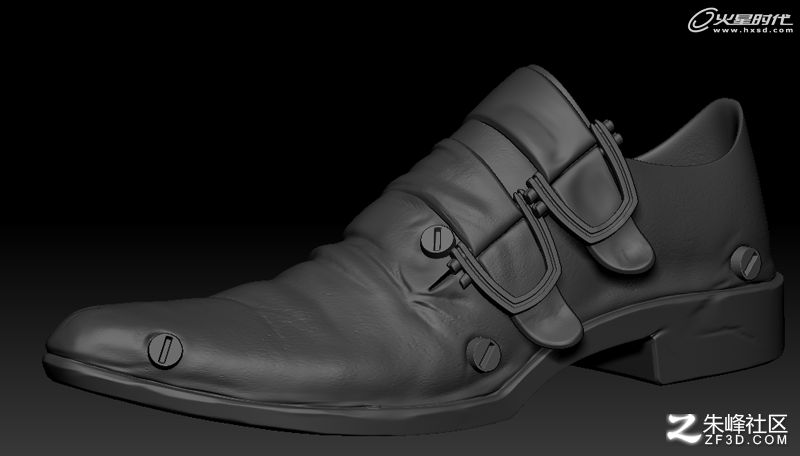

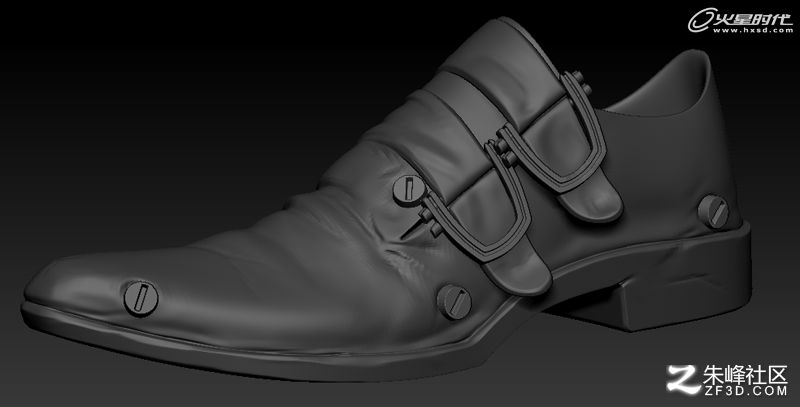

先將模型的細分調到大約幾十萬的樣子，開始雕刻褶皺，由于皮鞋質地很硬，所以褶皺非常的硬朗而且干凈，可以使用筆刷Standar，配合調整這個筆刷參數Brush Modifier來控制雕刻出來的褶皺堅硬程度。需要注意的是鑲嵌在鞋體上的金屬部件與鞋子的交流，這會使得模型看起來更加自然。（圖16）

圖16

最后是制作鞋表面更為精細的細節，一些小破損，或者是毛皮的眼孔，你可以在貼圖部分用素材去疊加，之后生成法線貼圖或者凹凸貼圖，這要看你的喜好或者是模型的具體用途而言。（圖17）

圖17

下面是褲子部分。在雕刻褲子的時候必須注意幾點，即使再肥大的褲子也會有自己的大結構，而這個結構受腿部影響，貼身的褲子就更不用說了，首先在中級別規劃出大褶皺。（圖18）

圖18

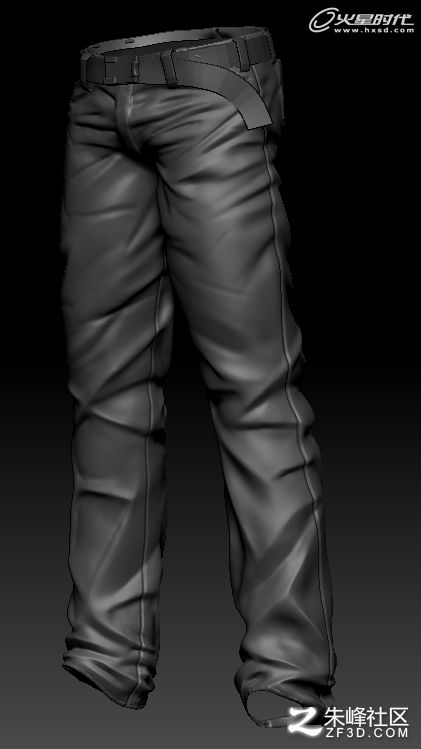

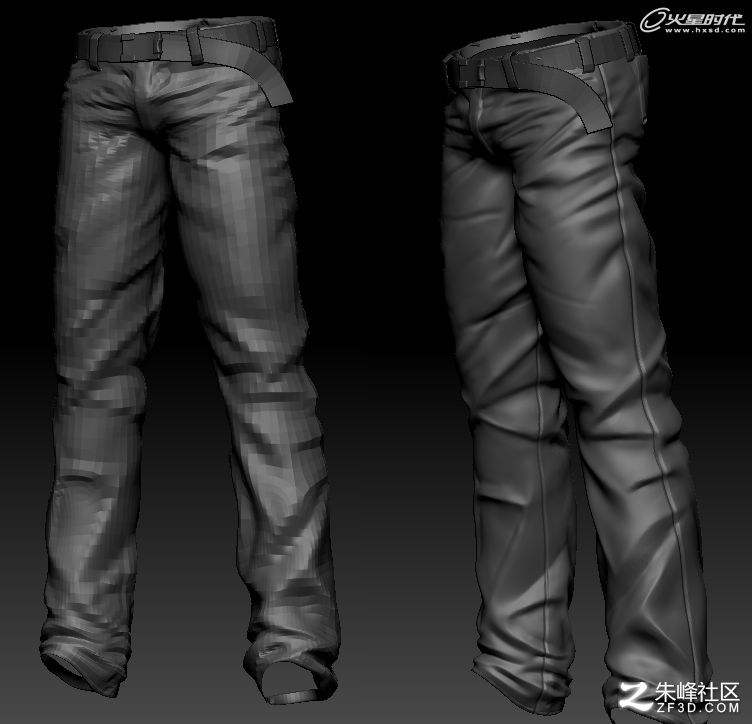

暫時不要進入細節，細分級不要太高，當大結構Ok了之后進行細節雕刻，使用筆刷與之前雕刻皮鞋褶皺一樣。褶皺分軟硬兩類，開始進行雕刻的時候我個人比較喜歡把褶子雕的硬一些，你可以使用筆刷Flatten，標準筆刷與平坦筆刷配合使用，在處理褶皺尖端的時候，可以使用Pinch，使褶皺看起來更尖銳一些。（圖19）

圖19

接下來是身體部分的雕刻。結構是首當其沖，接下來就是一些雕刻技巧了。

先使用移動筆刷，配合Magnify調整形體結構，使用Clay可以很迅速的將肌肉抬高，可以一層一層的撲上去，也可以搭配上ALPHA。肌肉的褶皺細節可以使用LazyMouse，開啟關閉的快捷鍵是L。例如胸肌跟手臂的接洽處。

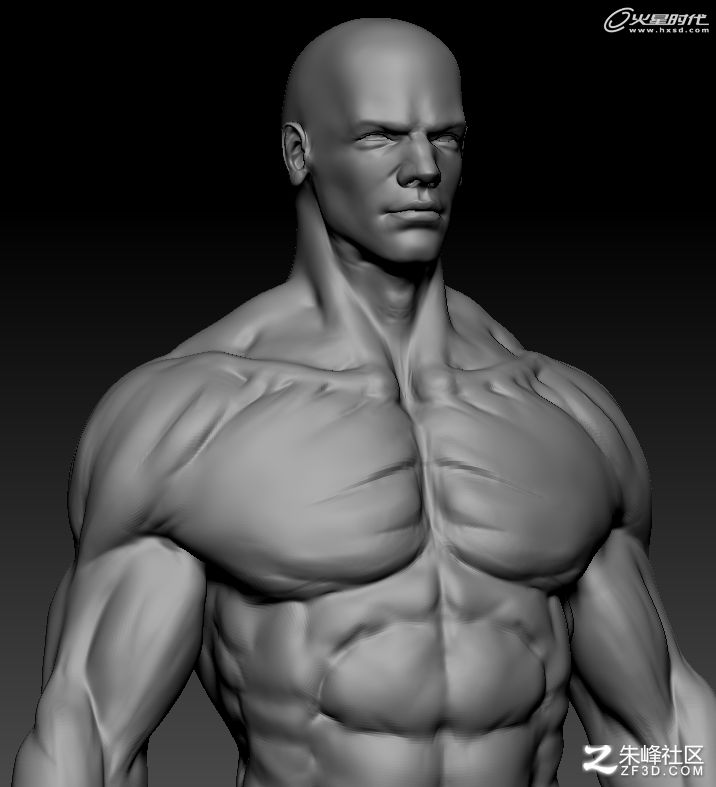

雕刻肌肉的時候，最好找些肌肉參考圖對照這操作，最后再雕上血管一類的小細節，雕刻的時候注意肌肉的松弛軟硬關系變化。（圖20）

圖20

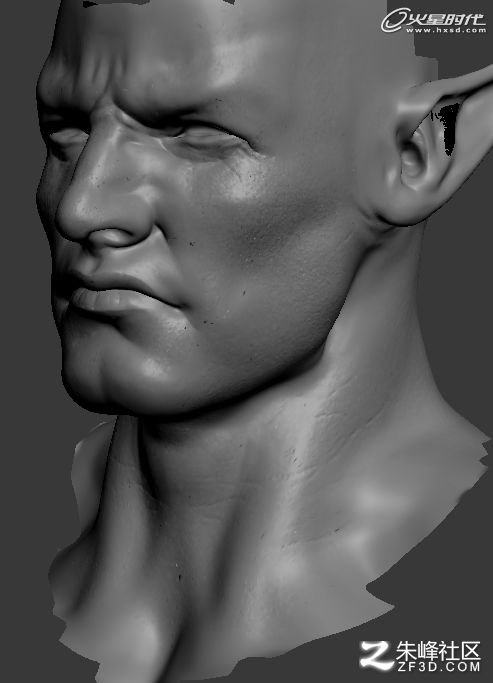

面部的毛孔和胡渣可以雕出來，這個必須使用Alpha，你可以在網上上找到相關皮膚紋理的Alpha素材，也可以自己親手進行制作。找到一張分辨率很高的素材圖片，截取出你想要的皮膚部分，取色，黑色是凹，白色是凸，在PS里進行調節，色階和曲線工具都很常用。

完成后保存成為PSD格式導入ZB。點開Alpha，點擊Import導入。必須注意的是，面部的皮膚紋理有許多種，所以之前必須多準備一些。實際應用中可以借助圖層功能。

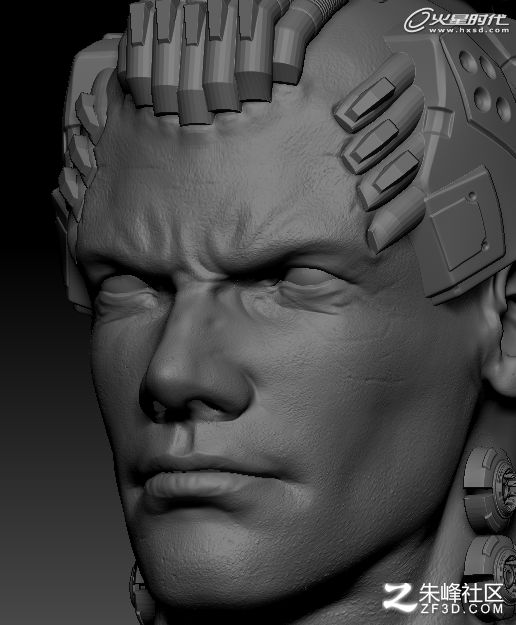

你可以隨時隱藏并且現實剛才加進去的細節，并且結合Intensity來控制細節強弱。（圖21）

圖21

機械部分，我是在3ds Max中制作的機械手臂，制作這類型工業模型大家都會有各自的一些辦法，使用ZB進行曲面雕刻等等，但是有一點是相同的，制作機械類模型往往需要很強的耐心與技巧的使用，例如何時擠出，何時去卡線，從大型開始整體去細化細節。（圖22）

圖22

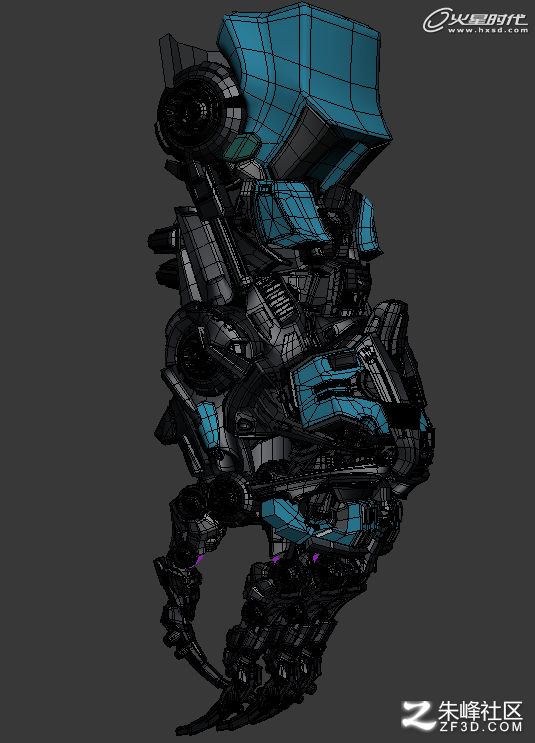

手臂部分我繼續全部在3ds Max中完成，而身體上的一些機械部件我是在ZB中進行雕刻，ZB部分的我會在接下來的部分講解。（圖23）

圖23

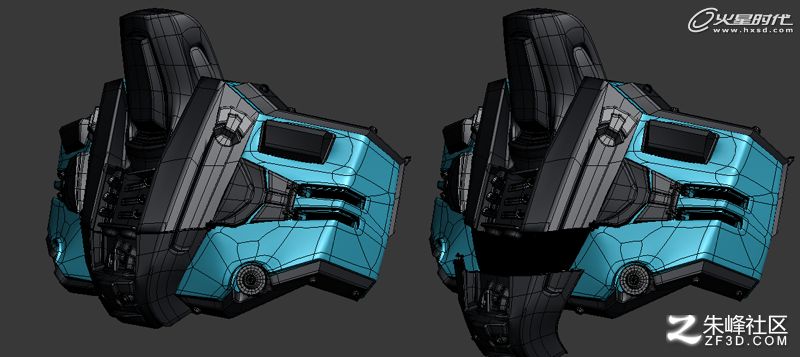

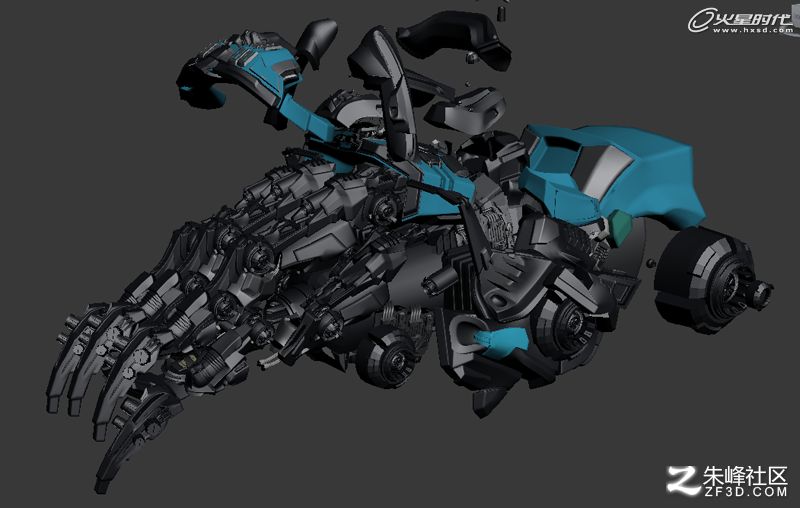

這是手指部分的拆分，為了使手指可以正常的像生物體那樣活動，我在需要的地方添加了許多關節一樣的軸承，為了使這些軸承類的結構看起來更真實我加進去了許多細節，當然這些細節也將軟件推向了崩潰的極限。（圖24）

圖24

你制作可運動機械類模型的時候，經常會出現一些運動時結構的穿插，這樣的現象非常不合理，你可以在制作的時候，在軟件內添加一些動畫。（圖25）

圖25

制作機械類模型需要很多的耐心與體力，你可以不必一次全部完成，但是至少?gòu)囊婚_始，你得把大型做好，哪怕只是搭建出很簡易的多邊形，而細節則是一點點的磨出來的。（圖26）

圖26

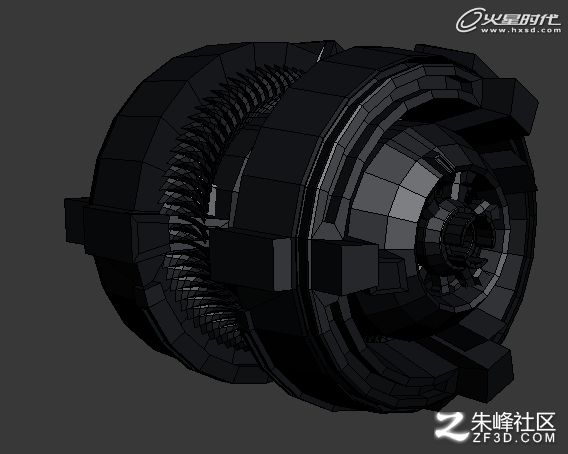

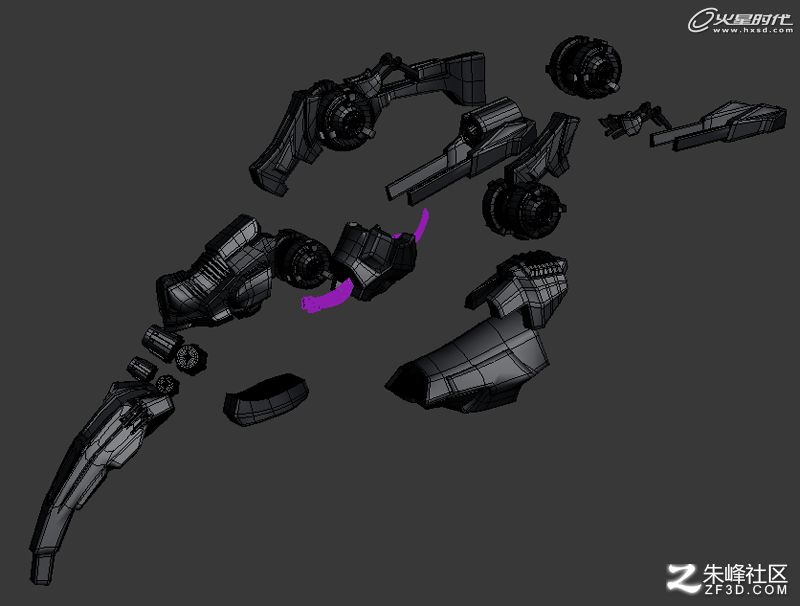

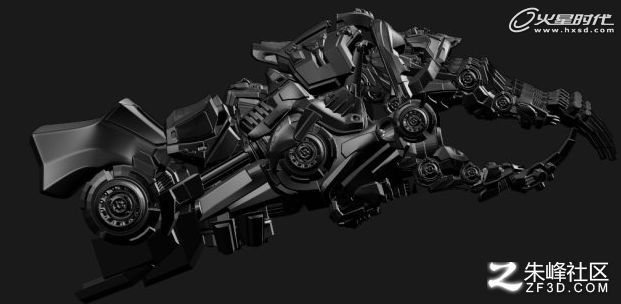

下圖是這個角色所用到的大部分機械部件。（圖27、28）

圖27

圖28

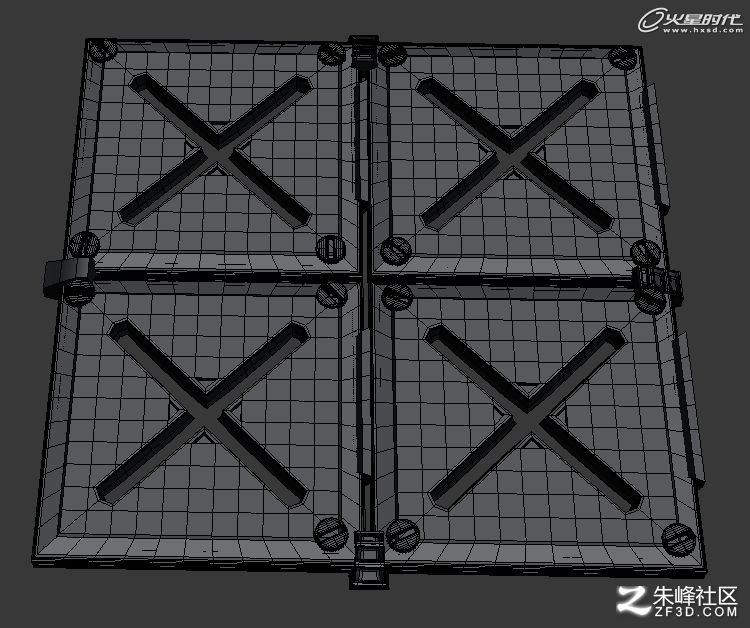

這是底座模型，我盡可能的將模型面布均勻，這是為了之后在ZB中添加細節，機械類雕刻，會給電腦軟件帶來很大的負擔，所以一開始在3ds Max中就必須考慮到這點。（圖29、30）

圖29

圖30

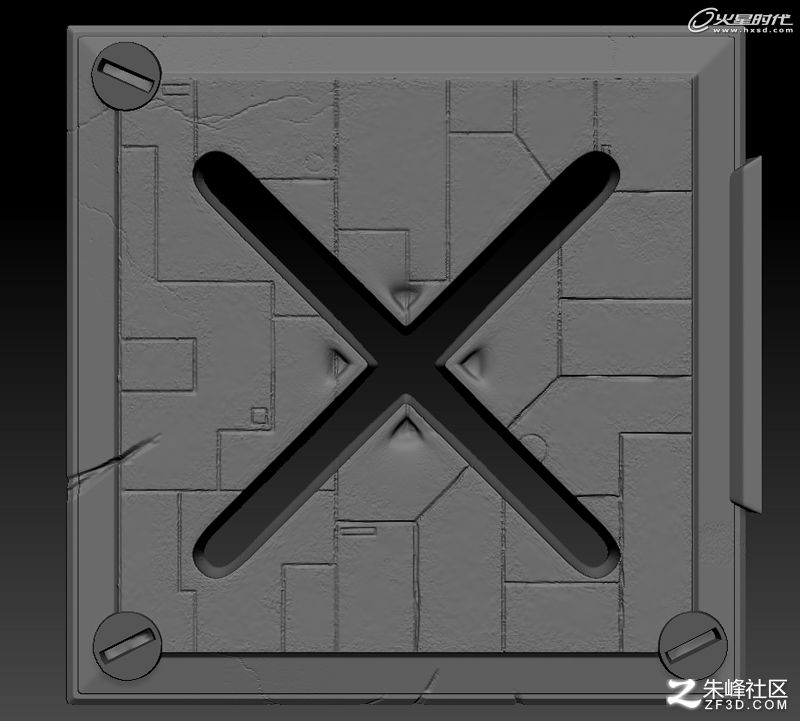

我在ZB中添加了一些細節，金屬表面的劃痕和破損之類。（圖31）

圖31

表面的這些細節，可以使用圖章工具配合Alpha，這個操作類似于面部紋理的制作方法，也可以使用Projection Master的模型映射功能，具體操作得看情況。完成之后最好在細致的修飾下。

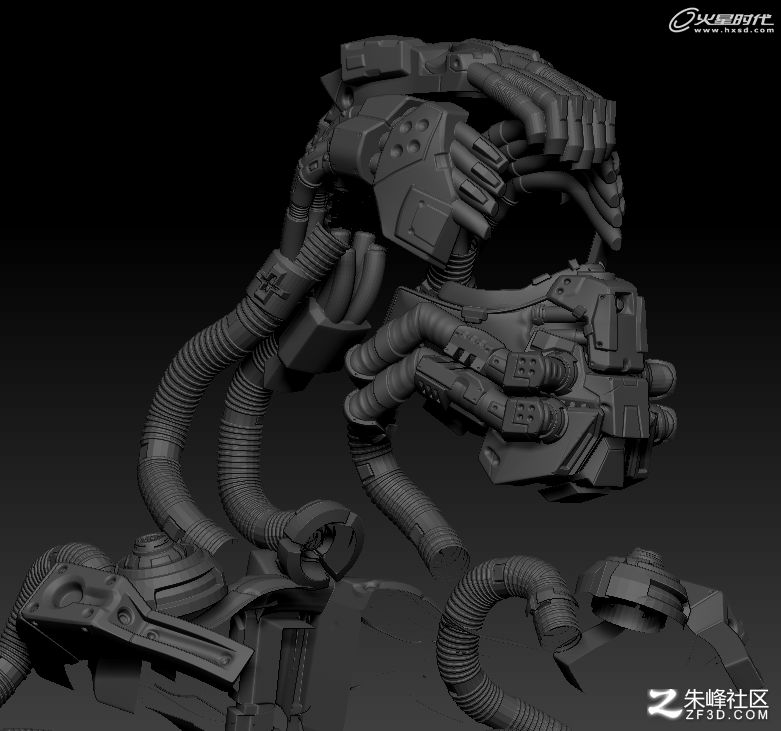

下面是機甲類部件，這個部分我就不細講了，和上面的制作方法差不多。（圖32、33）

圖32

圖33

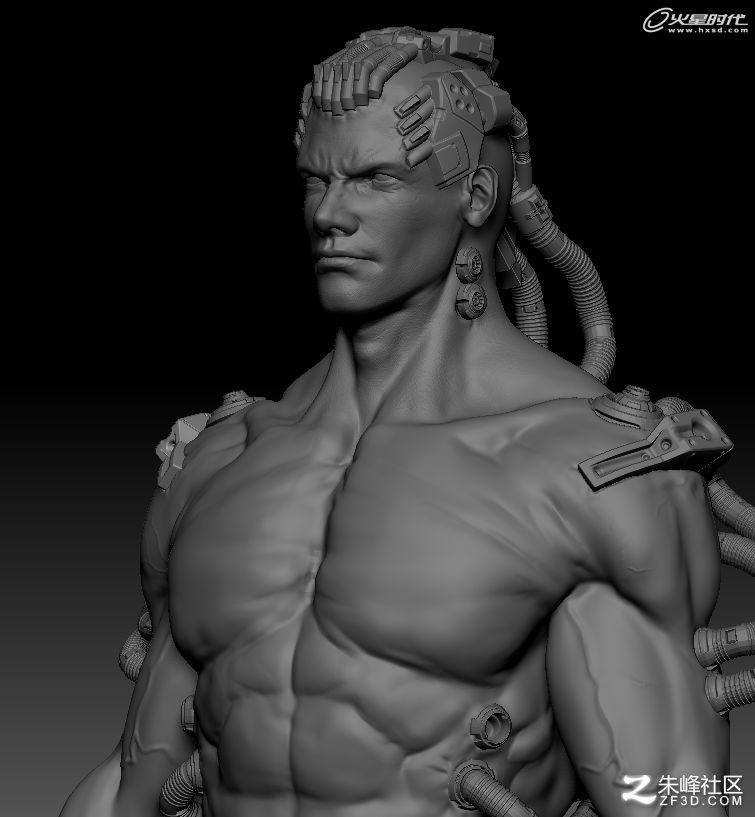

在ZBR3中新加了許多針對機械類，機甲類雕刻的硬邊筆刷，這些筆刷的加入大大降低了硬邊雕刻的難度，點開筆刷，單擊鍵盤T鍵，從第一排的A開始到結束，全部都是硬邊筆刷，使用起來十分方便。對于機械上的鉚釘，則可以調節筆刷參數來雕刻，同時也可以自制筆刷。（圖34）

圖34

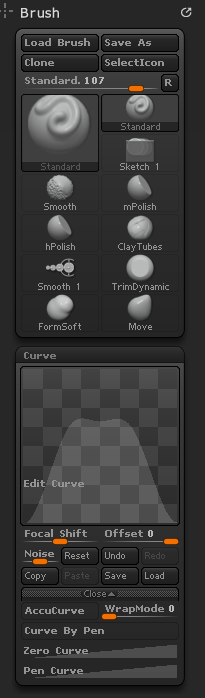

圖中的Curve即為筆刷調節曲線，可以任意改變當前筆刷的表現形式。（圖35）

圖35

ZB模型渲染

其實這步也可以不做，純粹看個人喜好了，我本人很喜歡ZB高模給人的感覺，所以習慣的會做一下ZB渲染，最后在PS里合成下。我使用ZBrush4進行渲染，可以渲染出通道，這樣就可以在ZB模型上帶有陰影、體積、高光等信息，更突出視覺效果。

打開ZB4，最右上角的BPR是通道渲染開關，首先必須打開你需要渲染的通道。（圖36）

圖36

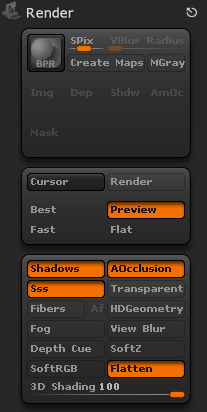

這是渲染選項，里面有Shadows、AO、深度圖、遮罩圖等貼圖，點亮你需要的選項，然后點擊Create Maps。渲染完成后，圖片會出現在你的視野內，然后單擊鼠標右鍵可以另存為。（圖37）

圖37

下面就是渲染的最終結果，本教程到這里就結束了，謝謝您的觀賞。（圖38、39）

圖38

圖39
