CAD精致三維鳥籠制作

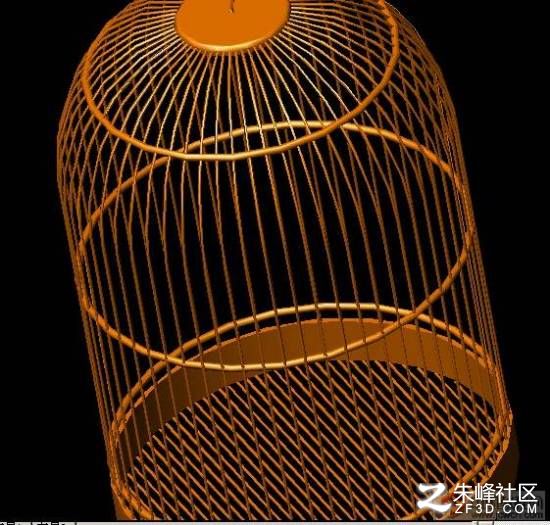

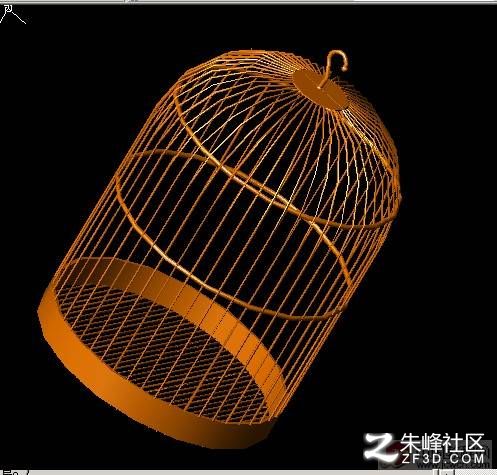

以下是完成效果圖。

　　先做出鳥籠的底部！
　　如圖，畫兩個同心圓，大小自定！

運用剪切（TR）命令，把第二圓外的線剪掉，如圖！

再用拉伸命令（EXT），分別把兩個圓拉伸，拉伸之后，進行差集運算，外圓減內圓！

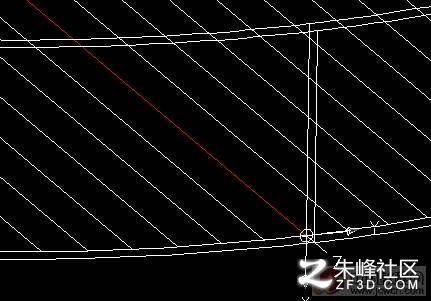

UCS如圖改變坐標軸，XY面垂直線，如圖做圓，圓半徑可自定！

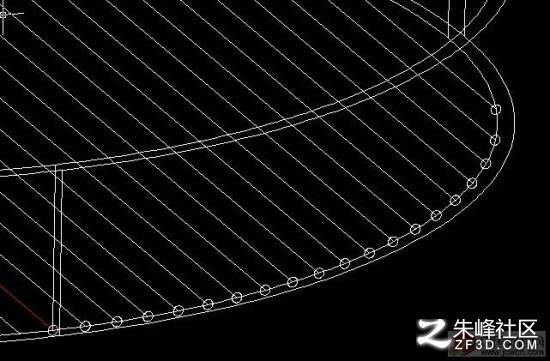

再把圓聯續復制COPY，圓心為每根的端點（復制時，我只復制一半，另外一邊，可用鏡像命令完成）！如圖：

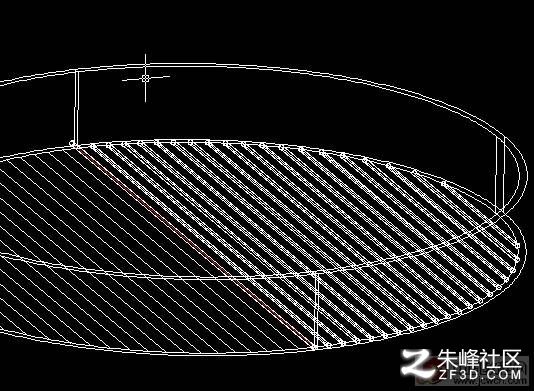

再次運用EXT命令，選擇路徑拉伸（路徑為剛COPY的圓內線）， 把每個圓進行位伸！

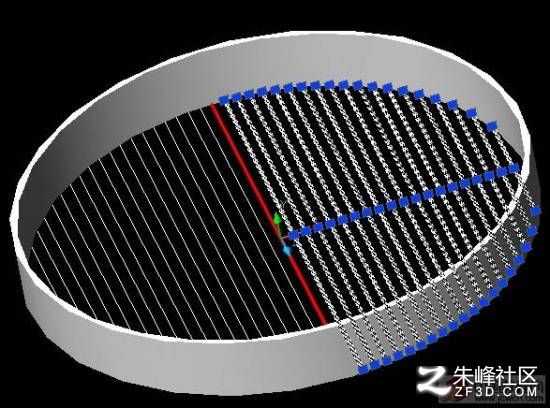

拉伸好后，三維鏡像（mirror3d）把另外一半搞定！中心軸為圖中紅色圓棒，鏡像面為YZ面！

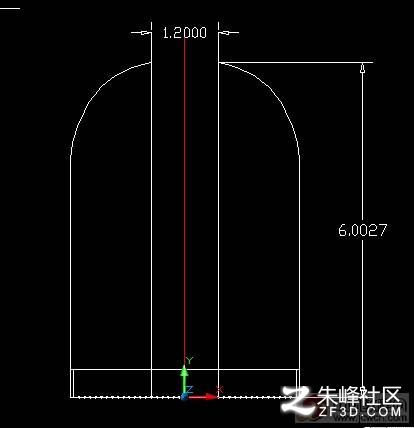

如圖轉變坐標軸（UCS），利用二維線，弧命令，畫出如圖線型（其中找準中心線（紅色））！

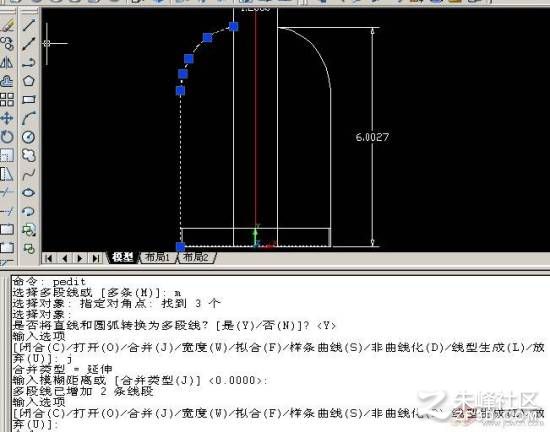

運用PEDIT命令，把剛用線弧組成的鳥籠外框線組成多段線，這樣我們才可能進行拉伸！

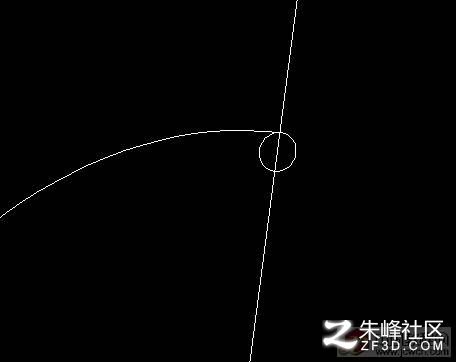

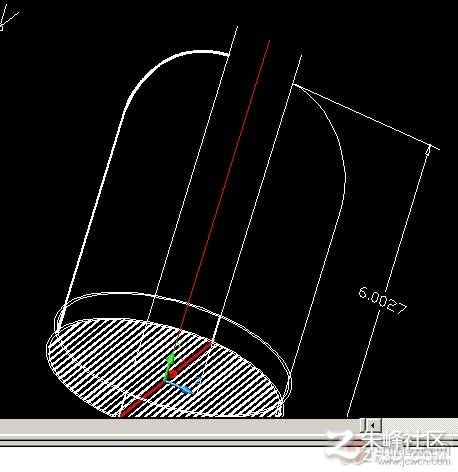

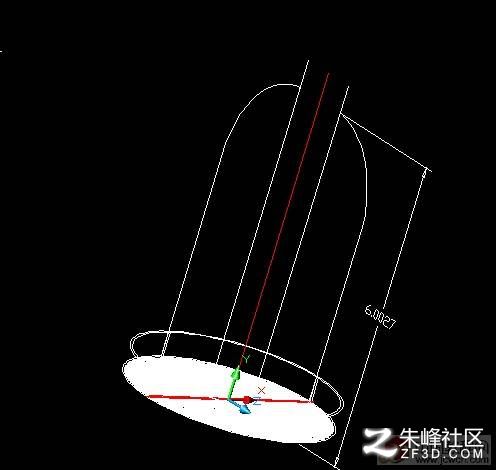

　外框拉伸路徑已繪好，轉變坐標，繪出拉伸圓！在按路徑拉伸時，圓必須相垂位伸路徑！

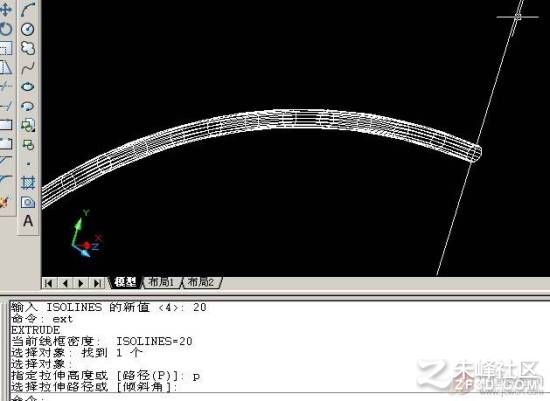

選擇圓，進行路徑拉伸！

　再次轉變坐標軸（呵呵，如果嫌麻煩，你可把這個坐標保存一下，下次運有的話，就不用轉換了）。 轉變后，鏡像一個外框，如圖！

利用圓環torus繪出鳥籠的橫箍圈！圓環的大小值須參考鳥籠的大小，圓管比鳥籠大一點即可！

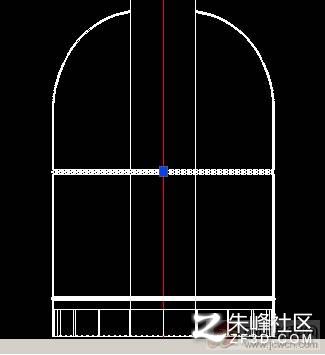

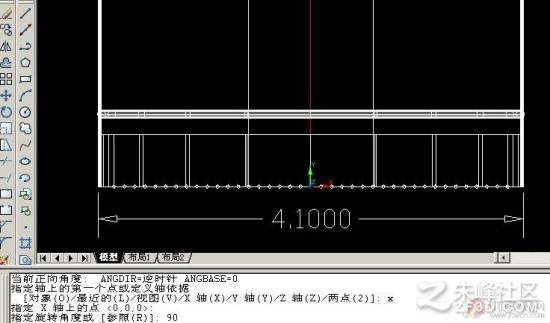

選擇剛畫好的圓環，三維旋轉90度！旋轉軸為X軸！旋轉后，復制一下，位置如圖！

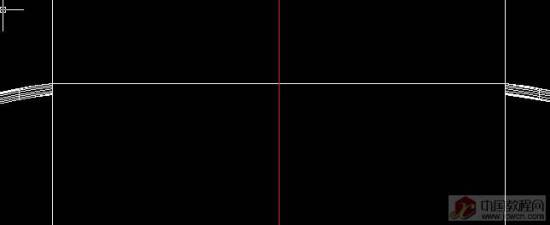

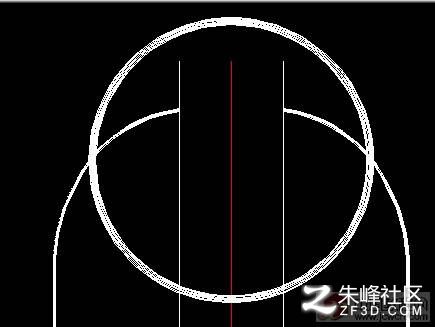

　再次運用上步操作原理，如圖繪制圓環！三維旋轉圓環！

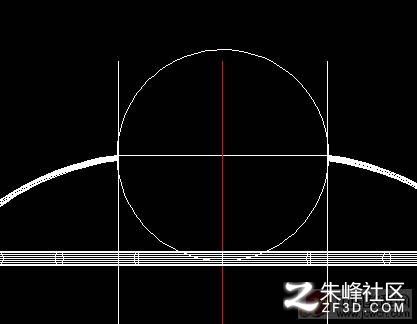

繪圓，繪一下大小稍比籠口大的圓，然后按上步三維旋轉，再拉伸，倒圓角！如圖。

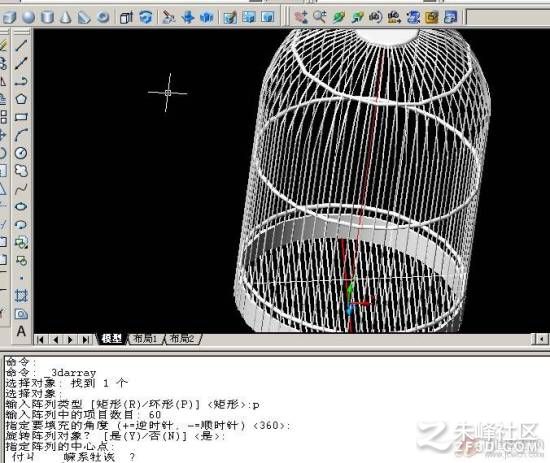

現在三維陳列3darray外框，選中一個外框，環形陳列，旋轉中心為紅色中心線，陳列數量，可自己設定多少！這里我的陳列數量是60個。

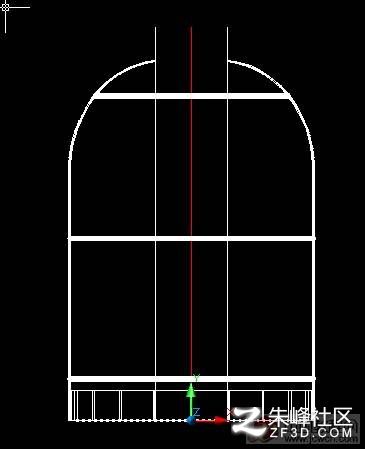

改變坐標，輸入PLAN，選C當前！

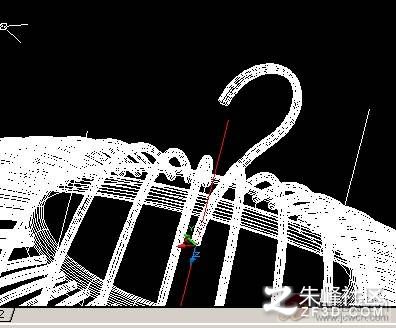

最后一步，做個掛鉤！ 利用多段線pline，繪出掛鉤拉伸路徑！

　改變軸標軸。XY面垂于拉伸路徑！
　　繪出拉伸橢圓，大小如圖，進行路徑拉伸！

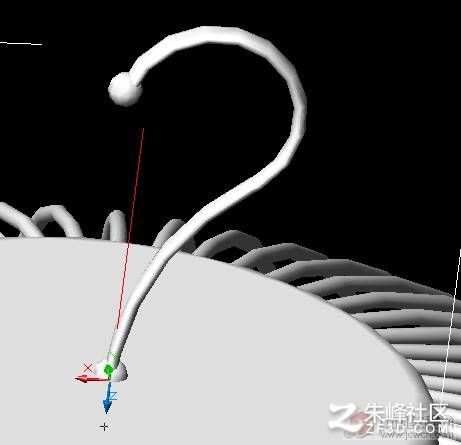

為了美觀，在掛鉤的頂端與末端加個小實心球sphere，位置如圖！

之后再加上一個似木質顏色！ 現在基本搞定。

同時打印其實很簡單，在CAD窗口中，打開多視口即可！
　　在CAD窗口中，選擇視圖---視口----再選擇你兩個視口或者三個視口，其中一個你可調為二維圖，另一個調為三維圖！這樣你就可在同一張紙上打印二種視圖！
