《濤》制作解析

汽車建模教程 觀看預覽

汽車建模教程

包含40節視頻教程
關注35.0萬

包括高級建?偨Y(jié)在內的汽車制作全套教程,除了非常精細的汽車建模流程外附帶渲染的講解。

關閉

導言:
這次的作品取名為《濤》,是一張制作難度比較簡單的作品,其中用到的都是一些相對基礎的技術,比較適合剛接觸CG或是想進入CG領域的朋友們。



此作品本是動態視頻,但考慮到后期的知識可能會不太適合初學者,因此特改成靜幀!稘返闹谱鲿r(shí)間約14個小時(包括動作以及動態的合成),但如果各位讀者跟著教程一步步制作,應該在4個小時內可以完成,采用默認Scanline 渲染器渲染,使用軟件為3ds Max、Photoshop、After Effect。



因?yàn)闀r(shí)常見到身邊許多新人朋友,剛學習CG的朋友,過于盲目的追求軟件與技術,而忽略了對基礎美術的學習,以及對日常生活的觀察。所以從另一角度而言,此教程是想提醒各位朋友,即使用簡單的技術,也是可以達到不錯的效果的。而學習CG,軟件其實并不是最主要,軟件只是筆與紙,至于畫出的畫如何,還是得看執筆人。



所以,但愿大家在學習專業技術的同時,不要忘了對自身美術修養的提升。


參考
與之前的兩部教程一樣,在這里再次提醒大家,每當各位開始制作一張作品的時候,希望你們能夠先搜集大量的參考圖片,以確保自己對作品的每一個細節、每一個構成元素都有足夠的了解。



而在這些參考圖中,有許多部分將會在實際制作中用到,比如貼圖的繪制,背景的合成。因此希望各位能養成這一習慣。(圖01)



圖01



模型
模型其實非常簡單,是在基礎物體Cylinder上修改得來,使用的命令不外乎Connect與Chamfer,不再贅述。(圖02)



圖02



這時給模型一個UVW Mapping修改器,選擇Cylindial類,之后復制出幾段,Attach到同一個物體之后再把每段焊接上,一根竹子的模型就基本完成了。(圖03)



圖03



接下來把竹子使用關聯復制,鋪放在場景中,并在合適的位置打上攝影機。然后挑選一些竹子用Scale命令調整粗細、竹節的密度,并調整它們之間的距離,與離鏡頭的遠近。下圖為攝影機的位置(圖04)。



圖04



然后隨便挑選一根竹子,加上Noise修改器,讓竹子稍微有點扭曲,使得模型更加自然。參數如下。(圖05)





圖05

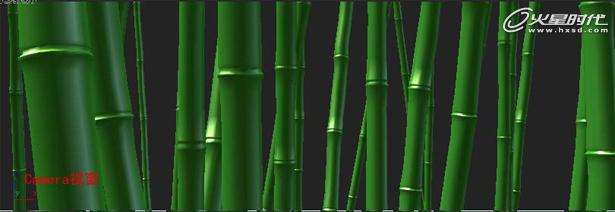

最后在Camera視窗,大概效果如下圖。(圖06)



圖06



至此,模型工作已基本完成。



UV導出
接下來先把竹子的UV導出以便于貼圖的繪制。

首先給竹子添加一個Unwrap UVW修改器,并點選下圖紅框內的Edit 按鈕,彈出Edit UVWs操作界面。(圖07)





圖07

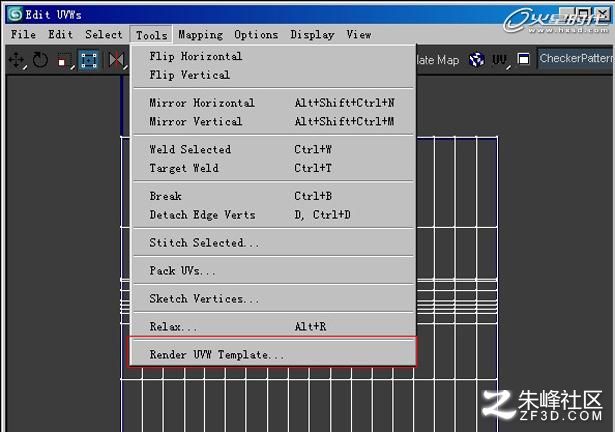

在Edit UVWs界面內,選擇Tools菜單下的Render UVW Template選項。(圖08)



圖08



彈出Render UVs操作框,設置如下圖。圖中紅框內的Width與Height參數,代表導出UV的大小。設置完成之后,點選最下面的Render UV Template按鈕。(圖09)





圖09

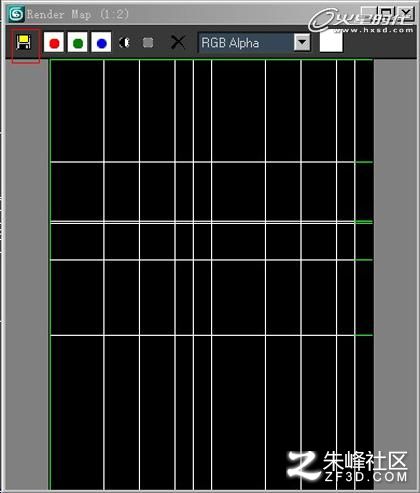

點擊圖中紅框內的磁盤圖標,將此圖存儲成TGA格式,以方便在Photoshop內定位。(圖10)



圖10



之后使用Photoshop打開剛剛導出的UV圖片。雙擊通道窗口內的Alpha1通道,如圖所示。(圖11)



圖11

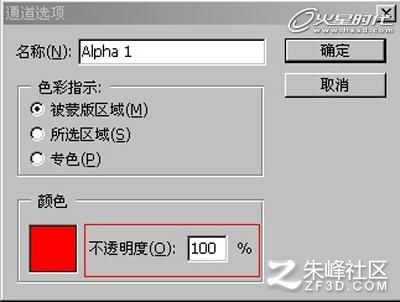

修改不透明度至100%,確定后,并按Ctrl+I進行反色操作。(圖12)



圖13



之后選中RGB通道,并新建一空白圖層。操作至此,界面應該如下圖所示,UV的導出工作已經完成,接下來可以進行貼圖的制作了。



貼圖
竹子的材質,使用的是默認的Standrad材質球,并使用了Diffuse、Bump、Specular三張貼圖。



接下來進行的是Diffuse貼圖的繪制,我使用了下圖中的幾張素材。(圖14)



圖14

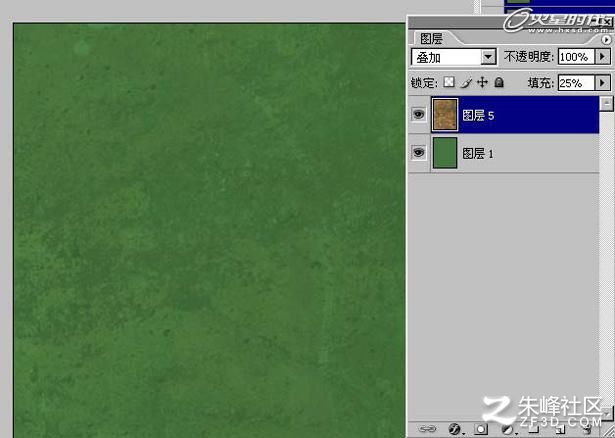

先用綠色填充圖層,并把上圖中的墻面貼圖用疊加方式疊在圖層上,填充設置成25%。效果如下。(圖15)



圖15



之后從下圖中紅框所示的部分,取出竹節的素材,并放進Diffuse貼圖內。(圖16)

圖16





用橡皮擦擦拭掉多余的部分之后,點擊Alpha1通道前面的眼睛圖標,打開UV信息,將竹節素材對準至橫線較多的位置,效果如下圖。(圖17)



圖17



接下來用Dirt Map制作竹節周圍的白斑。


類似的Dirt Map在網絡上很容易可找到,一般是作為Blend材質的Mask所用。


我使用的這張素材取自Total Texture,


取其合適的部分,并使用濾色模式,疊加在圖內,填充設置成70%。(圖18)



圖18



接下來從下圖內紅框部分,取出素材,并配合著使用動態模糊、風、銳化等濾鏡,以做出竹子上面一絲絲的紋理。(圖19)



圖19

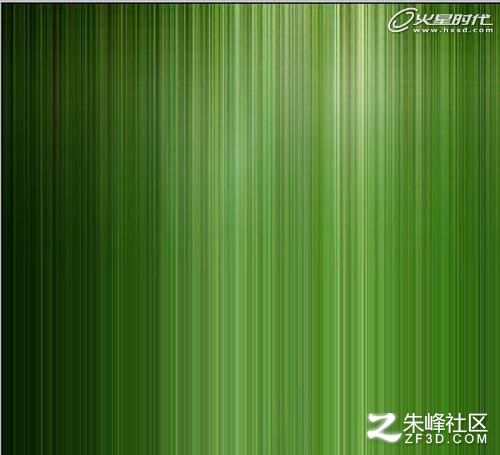

調整后,效果如下。(圖20)



圖20



去掉多余部分之后,使用濾色模式與圖片混合,效果大概如下。(圖21)



圖21

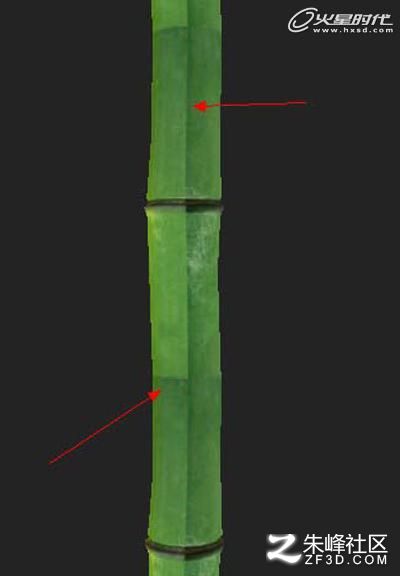

最后,在背景圖層用畫筆適當?shù)奶砑右恍╇s色,豐富一下,Diffuse貼圖就基本完成了。另存為Jpg格式,并命名為Diffuse。這時候各位可以將此貼圖貼至竹子模型上看看。(圖22)



圖22



由于竹子的UV是上下左右重復的,因此會發現有許多難看的接縫,所以接下來的工作是把貼圖修改成無縫貼圖。

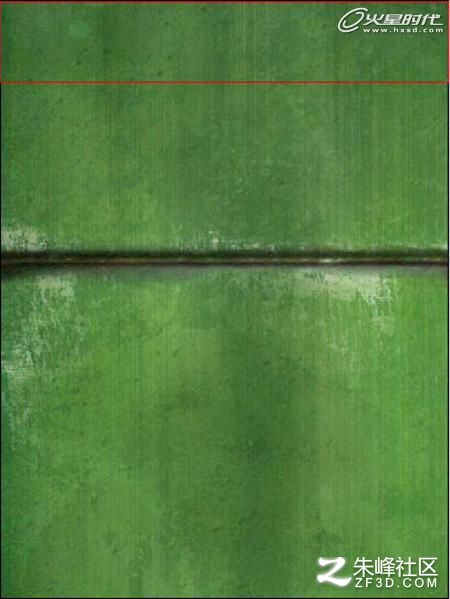

打開剛才儲存的Diffuse.jpg,用選框工具選擇貼圖的頂端部分,如下圖內紅框所示。(圖23)



圖23



按Ctrl+J復制出來,垂直翻轉后,移動至貼圖底端,擦拭多余部分后,合并圖層。左右的無縫也是同一道理。處理完畢后,各位可以用位移濾鏡檢查一下,并修復一些過于重復的紋理。(圖24)



圖24

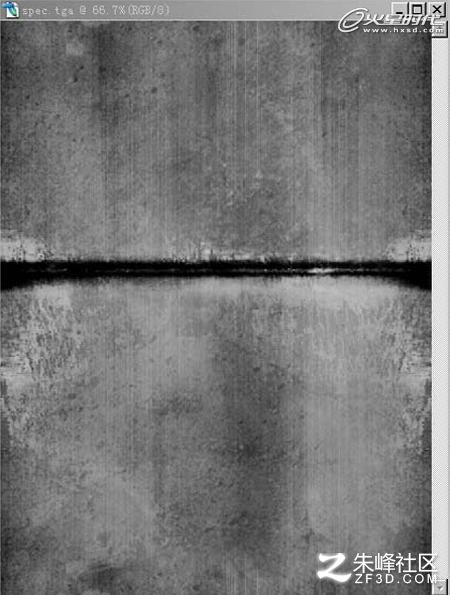

現在已經基本看不出來接縫,效果好多了。接下來把Diffuse貼圖按Ctrl+Alt+U去色,并使用Ctrl+M,調整曲線至下圖效果,以制作Specular貼圖。(圖25)



圖25



Specular貼圖,是以一張黑白貼圖來控制模型對光線的反應,越白的地方,高光越亮,反之亦然。而竹子的竹節部分,應該不如竹身光滑,因此高光應該是最不明顯的。因此可以看見,貼圖中竹節的位置是最暗的。



同理,使用Diffuse貼圖,去色,調整,以及添加一些新的素材,獲得Bump貼圖。(圖26)



圖26



Bump貼圖的道理跟Specular一樣,用黑白來控制模型的凹凸感。我希望能表現竹子的一絲絲的感覺,因此在Bump貼圖中強調了這部分。



竹子所需要的貼圖,已基本完成,接下來可以把圖貼至模型上試試效果了。



材質
材質使用的是Standard材質球,設置如下。(圖27)



圖27



Specular與Bump直接拖入相應的通道即可。而Diffuse,因?yàn)橄胱屩褡涌瓷先ジ鲂Ч,因此添加了一個Falloff。(圖28)



圖28



并調整它的曲線,如下圖。(圖29)



圖29



該曲線可以控制Falloff的范圍,各位可以調整試試,很容易理解。



這種Falloff的使用方法,一般用來制作卡通的事物,或是帶有一些毛毛的東西,比如絲襪、衣物等,我之所以會在竹子上添加,是想讓竹子看起來更豐富,同時可以把竹子與背景區分開來。



調整完材質球后,把材質球復制出兩個。接下來的工作是用一個小技巧,做出顏色不一的竹子。



點擊第二個材質球Diffuse Color通道的Falloff,進入下圖內的界面,并點擊紅框內的Diffuse欄。(圖30)





圖30

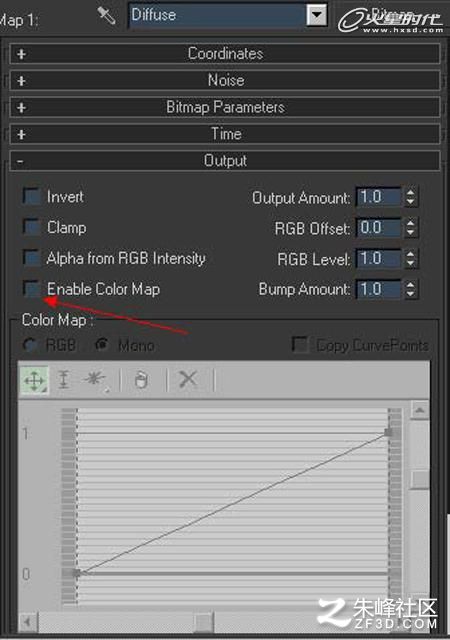

進入Bitmap屬性內。在Output欄內,勾選箭頭所指的Enable Color Map選項,即可編輯灰色部分的曲線。(圖31)



圖31



這是在位圖輸出前,對位圖屬性修改的面板,如把曲線調整如下,則位圖會變得偏暗,換言之,被賦予這個材質球的竹子會略黑。因此我們現在除了最初的綠色竹子之外,又多了一種偏暗的竹子。(圖32)



圖32

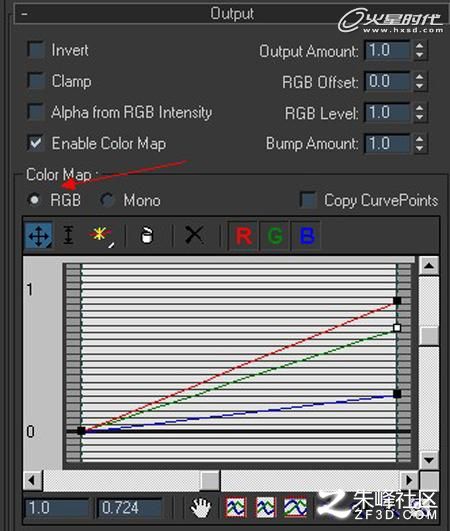

點擊第三個材質球,重復上面的步驟,直至調整曲線。此時點擊箭頭所示的RGB選項,就可以對位圖的顏色進行調整了。把三條曲線調整至下圖位置,再觀察材質編輯器,會發現貼圖的顏色偏黃了。



于是,現在我們得到了第三種竹子。(圖33)



圖33



通過簡單的調節,我們很快已經擁有三種不同竹子的材質球了。(圖34)



圖34



現在再把這三個材質球隨機賦予鏡頭內的竹子們,接下來可以進入燈光部分的工作了;蛟S各位會覺得,調節這三個材質球,讓竹林稍微有變化,效果不太明顯。但我想表達的是,細節是非常重要的,一張作品優秀與否,許多時候就是由細節決定。你把每個部分都做好一點點,做細致一點點,考慮的多一點點,當所有的一點點百川匯流的時候,你的作品就會有了質的飛躍。



燈光

《濤》這張作品,我使用的是默認的Scanline渲染器,許多剛接觸CG的朋友們總會問我哪個渲染器效果最好,我是覺得,先把最普通的用會了再說吧。



而在此作品中,我使用的是由主燈、補燈、輪廓燈構成的三點光源,與靜物打燈的三點光源略有不同。



首先在場景任意位置放置一個Omni Light,并把它關掉。這么做的目的是把場景的默認燈光關閉,這時渲染看看,一片黑。

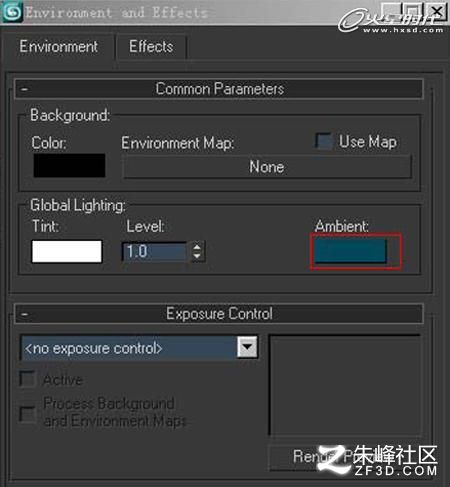

此時按8,彈出環境面板,并把下圖紅框內的Ambient顏色改為圖中的顏色。這等于是給場景打了環境光。(圖35)



圖35



像常見的HDRI,就可以打出效果很好的環境光,其他方法如Skylight、陣列燈,或是一些腳本等,也可以達到效果。而我選擇了最簡單的方法,直接修改場景內的Global Lighting。這時再渲染看看,效果應該如下圖。(圖36)



圖36



可以看到,已經不是黑乎乎的一片了。接下來就可以打上主燈了。我在攝影機的左上方打了一盞Directional Light,并打開了Adv.Ray Traced陰影,屬性如下。(圖37)





圖37



再渲染看看。(圖38)



圖38



光的方向已經可以感覺到了。由于是竹林,因此陽光是透過竹葉而灑落下來的,因此竹子上肯定會有竹葉的影子。因此我在主燈上使用了陰影貼圖。(圖39)



圖39

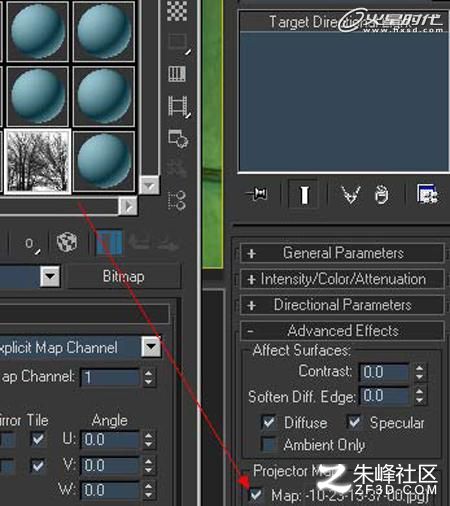

把這張貼圖導入到材質編輯器,并關聯復制至主燈的Projector Map框內,如下圖所示。(圖40)



圖40



渲染看看,斑駁的影子已經有了。但這時,畫面也讓影子給變暗了許多,因此我決定打上一盞補燈。不清楚燈光位置的朋友們,后面會給出詳細的燈光分布圖。(圖41)



圖41

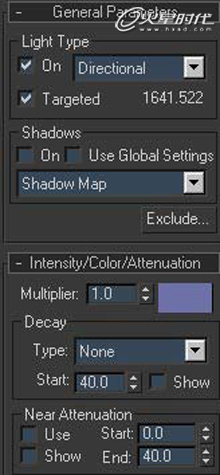

我把主燈在附近復制了一個,以作為補燈,并勾選了 Advanced Effects下的Ambient Only,屬性如下。(圖42)



圖42



勾選了Ambient Only選項之后,燈光可以讓物體背光的地方也亮起來,其實作用與環境光類似。這時再渲染看看。(圖43)



圖43



接下來在攝影機斜右側打上一盞輪廓燈,屬性如圖。(圖44)





圖44



渲染看看,基本沒什么問題了。(圖45)





圖45



下面是燈光分布圖。Top視圖。(圖46)



圖46

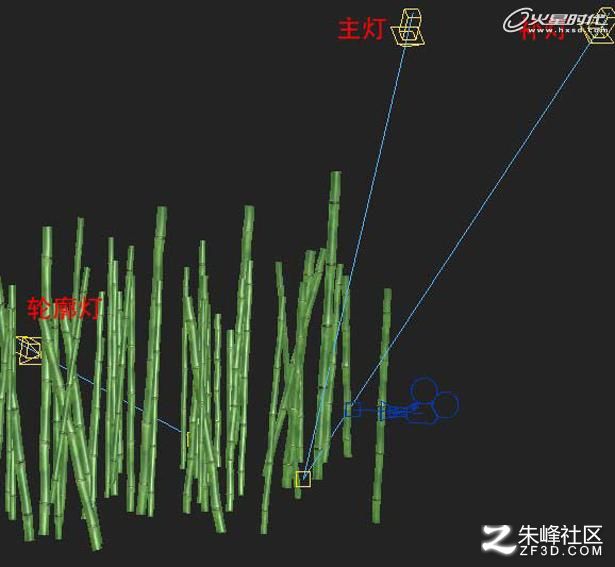

Left視圖。(圖47)



圖47



渲染合成
接下來是渲染合成的部分,分別渲染出竹子,Z通道之后,3ds Max內的工作已徹底完成,可以關了。至于Z通道的渲染方法,以及DOF的使用說明,各位可以參考我以前的教程,里面有操作步驟。


關于Z通道:
/tutorial/jianmozhuanlan/3ds_max/20081020/14924_18.html


關于DOF:
/tutorial/jianmozhuanlan/3ds_max/20090421/18342_6.html



使用之前準備的參考圖片,用Photoshop的高斯模糊濾鏡制作出下圖,以作為背景。(圖48)



圖48



再?gòu)木W(wǎng)上找到草書的“濤”字。以及印章。(圖49)



圖49

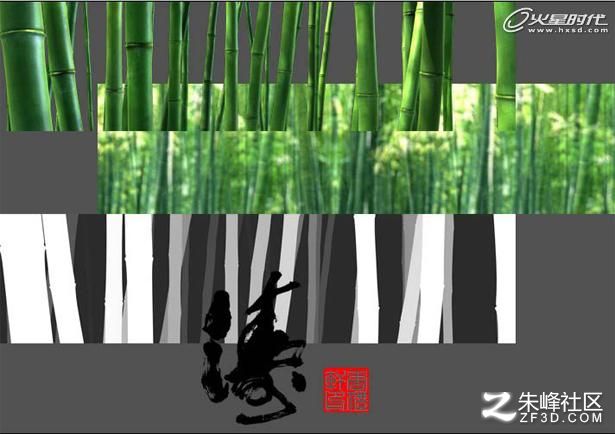

就可以進行最后的合成工作了。(圖50)



圖50



本作品由于原是動態視頻,而且時間不寬裕,因此并不能如以往個人作品般可以花大量時間來制作,所以略有粗糙之嫌,望見諒。但仍然希望各位看完此教程之后,或多或少有些收獲,這也是筆者的最大目的。



同時希望剛接觸CG的朋友們,能按照教程試著做一遍,只要肯花工夫,相信你們會比我做得更好。而各位也可以為場景中自行添加一些主題性的元素,比如綢緞?風鈴?或是風箏?箭矢?請自由發揮。



如有需要源文件的朋友,可以聯系我,屆時會把工程文件以及所用素材一并奉上。



最后,如前言所述,愿大家在學習專業技術的同時,不要忽略了對自身美術修養的提升。感謝閱讀。
