到一個神秘的地方《CG之門》

導言：

我總是生活在兩個世界之間：現實和虛擬的，建筑和廣告，工作和生活。在這個項目中，我想要用它們的質樸來描繪那些世界神秘的門檻（或者想象中的質樸，因為在研究和工作中，它們?nèi)臻g消耗）。“在這些門中間有一些為人所知和不為人知的事情。”這些界線誘惑出了我們的好奇心。

所以我選擇“這道門是為了？”作為我項目的課題，涉及到我其他的酷愛，那就是旅行。在我的旅行中， 我注意到許多細節，在我以后工作的表面會提到，例如花的元素和小的碎片。因為在我先前的項目中，像荷魯斯的廟宇，我想要制作一個神秘色調的象征。

這道門只是部分地打開，但所有的人都被邀請到里面去。（圖01）

圖01

最初的步驟很好,但是在向前建模，我決定查找更多的參考資料，我瀏覽建筑書籍，在一本漂亮的書得到獨特的靈感，名叫KLEINE STILKUNDE DER BAUKUNST，作者Wilfred Koch，我發現為我的創作有足夠的參考資料。（圖02）

圖02

建模

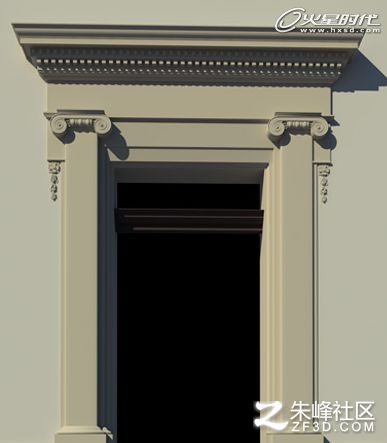

代替鉛筆的一個草圖，我直接在3ds Max中開始，簡單的安排和定義大體的比例。門決定了尺寸，通常大約2.10米高，寬度順著創作過程有很多變化，已經確定前面有一架照相機，在合成里沒有問題。（圖03）

圖03

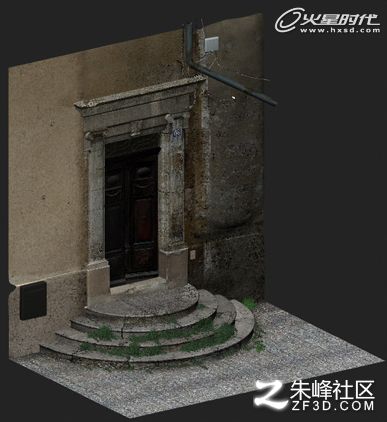

在那時我感到場景有些拘謹，并且打破它，我添加細節，像管道、凌亂的電線、郵箱和一些鐵塊。（圖04）

圖04

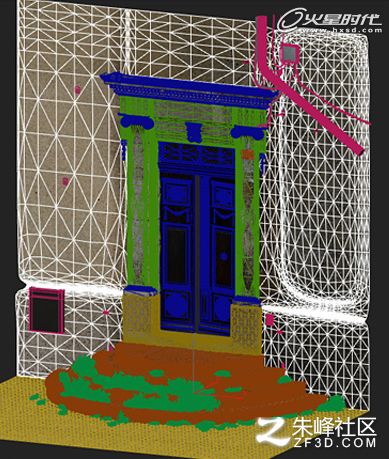

這個模型沿著創建的過程，基本上我使用Editpoly（編輯多邊形），我用3ds Max的Vertex painter頂點繪制來修飾墻面，用Editspline（編輯樣條線）把花部的細節裝飾一下，用Loft（放樣）命令做前面樓梯和門。在臺階上的植被，我使用我已經制作好的分枝筆刷，我盡量編輯點和創建新的葉子，還有一些更多的細節，如下圖。（圖05）

圖05

管子和電線

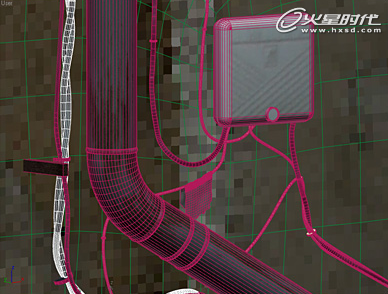

管子是用曲線來制作的，我轉動它，使它能夠根據我的興趣在渲染和視窗中改變厚度。我仿照一些碎片在墻上穩定住這些電線，并且在電線之間加了一張紙。這個燈光盒子用ChamferBox和Editpoly來制作。對于管子，焊接和脫離鏈接。（圖06）

圖06

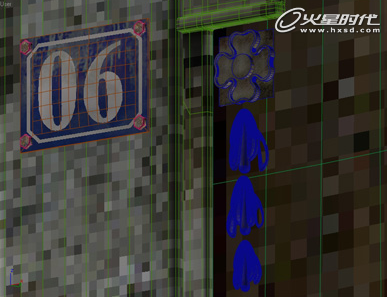

門牌號也給制作出來，然后擠壓連接的這條邊，調整高度。大部分的模型都是用這種方法制作的，這三朵花的里面是用圓形制作的，用放樣命令制作構架。（圖07）

圖07

破碎的斷片

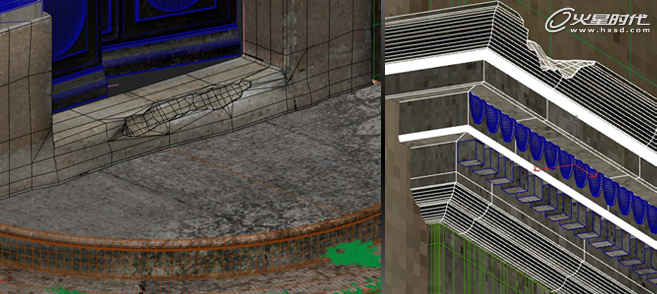

在大多數的3D作品中，模型做的都很完美，在真實的世界沒有那么完美。在場景中用不規則的線，讓模型看起來更加的自然和柔軟，我在幾個點上，使用Editpoly破壞了這個模型。我排除了在頂部的幾個盒子和花朵，進行有規律性的切割。（圖08）

圖08

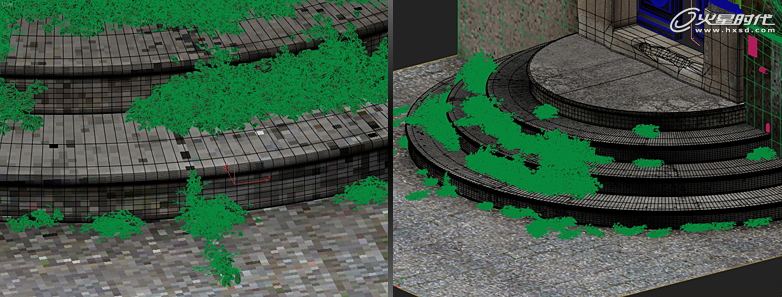

我完成了臺階上的貼圖，然后加上植物，通過特權連接制作臟的嫩芽，就像真實自然中的一樣。（圖09）

圖09

材質

當我們要增加“真實”的感覺的時候，適合的材質是必不可少的。所有有重量感的物體，比如墻、樓梯、門等等，有用UnWrap UVW打開它們的網格，當較小的物體用MapScaler校正。許多連接和破壞部分用貼圖本身來制作。

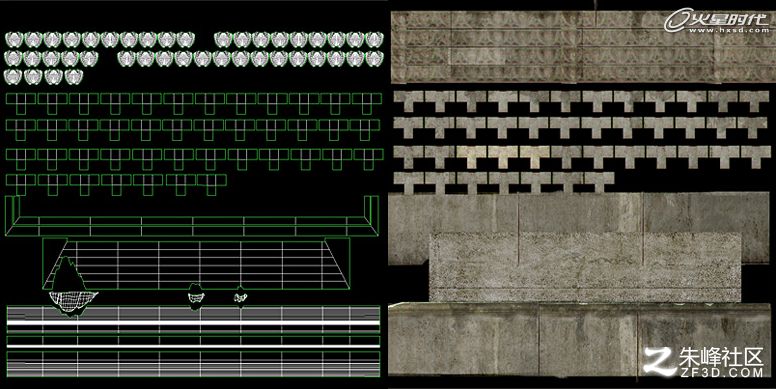

在打開網格物體和渲染UV Template。我在Photoshop中編輯所有的貼圖，用混合模式，疊加或者柔光來增加圖層，取決于我想要在貼圖上制作的環境和效果要求。我使用幾張圖片，墻和裂紋來制作貼圖。在墻上和地板中，我使用帶有材質編輯的圖層固有色，Bump map（凹凸貼圖）和Displacement（置換貼圖）（在使用Displacement給予增強效果之前，在網格物體上我應用細分）。

一般來說，在磚塊的工作中，我并未使用反射，僅僅用了金屬、塑料和木頭。我使用帶有高光反射的VRayMtl。（圖10、圖11、圖12）

圖10

圖11

圖12

攝像機

我的第一次嘗試是用一個標準的攝像機，它使得圖像看起來很堅硬、平滑。對我來說，在這個項目中使用V-RayPhysicalCamera（V-Ray物理攝像機），這個結果將會更高級一些。

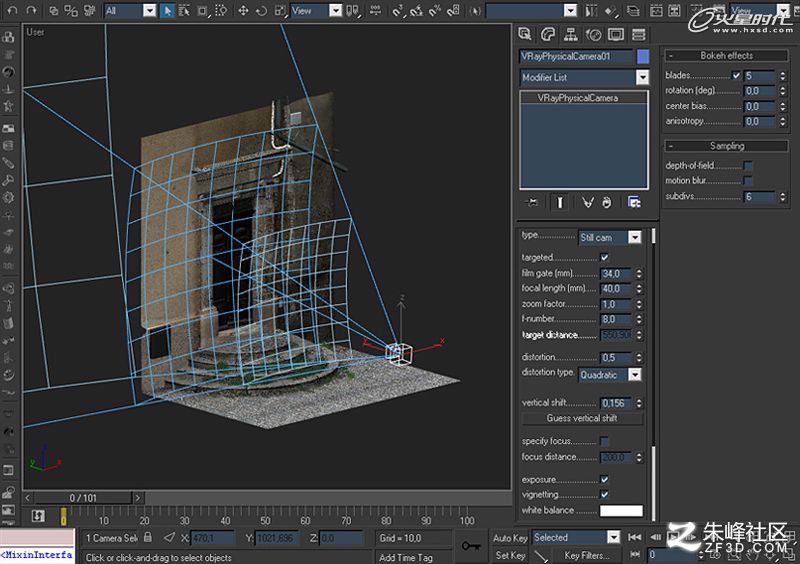

要做很多工作才能發現理想的設置：film gate（電影大門）（mm）34，focal length（焦點長度）（mm）40，zoom factor（急速移動）1.0，f-number（f-數字）8.0。我使用一個輕微的失真效果來給它一個特殊的觸覺。（圖13）

圖13

燈光和渲染

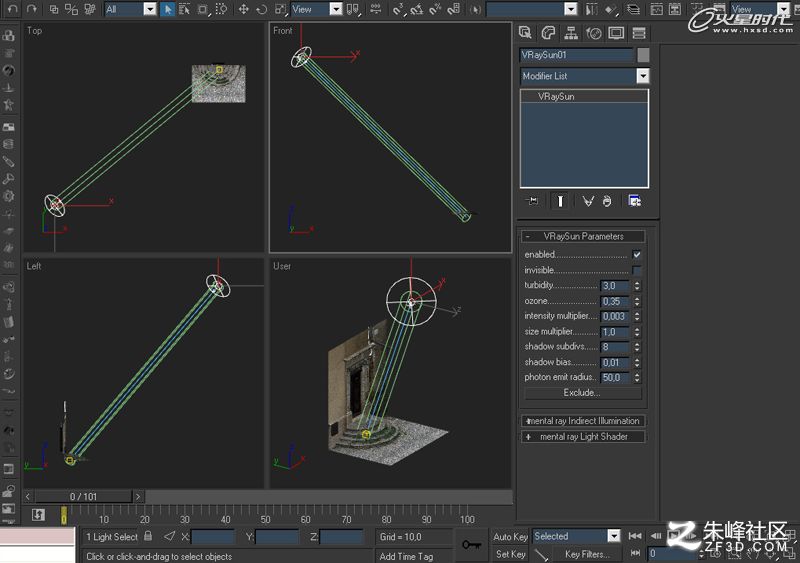

燈光照明，我僅僅使用V-RaySun（V-Ray太陽光），使用以下的參數：

turbidity：3.0；

ozone：0.35；

intensity multiplier：0.003。

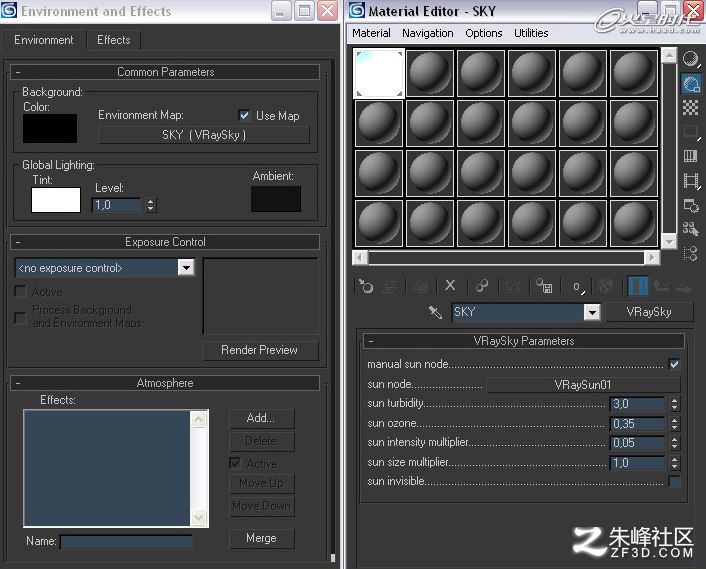

在背景層，我也使用V-RaySky（V-Ray太陽光），但是我改變Intensity（飽和度）為 0.05，降低間接燈光一點強度。

在首次反射中，我使用GI（全局光）Irradiance map（光照貼圖）和在二次反射中，我使用Quase-Monte Carlo。

在Irradiance map（光照貼圖）中，我使用平均參數，最小值：-3，最大值：-1，HSph subps（HSph細分值）60和Interp.Samples（Interp.采樣值）：30。（圖14、圖15、圖16）

圖14

圖15

圖16

合成

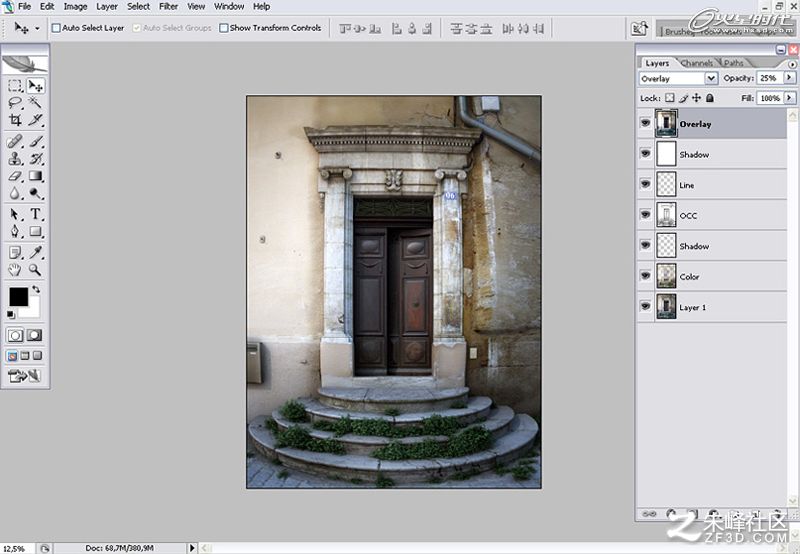

在合成階段期間，我僅僅使用兩個通道，固有色和Occlusion。我編輯對比反差和校準燈光，制作暖色調的圖像。在Occlusion中，我使用Multiply（60% 透明度），應用一個額外的模糊和混合的顏色層，來增加圖像的對比度。（圖17）

圖17

最后的圖像

對于最后的這張圖像，我非常高興。從想象轉化到真實空間的時候，許多事情會丟失掉，我非常高興我精確地制作了這個圖像，正如我想要的。但我的想象里一直折磨著我，一直在問，在這該活的門后面究竟是什么，連我都不知道。（圖18）

圖18
