3ds Max&VRay 香煙效果表現

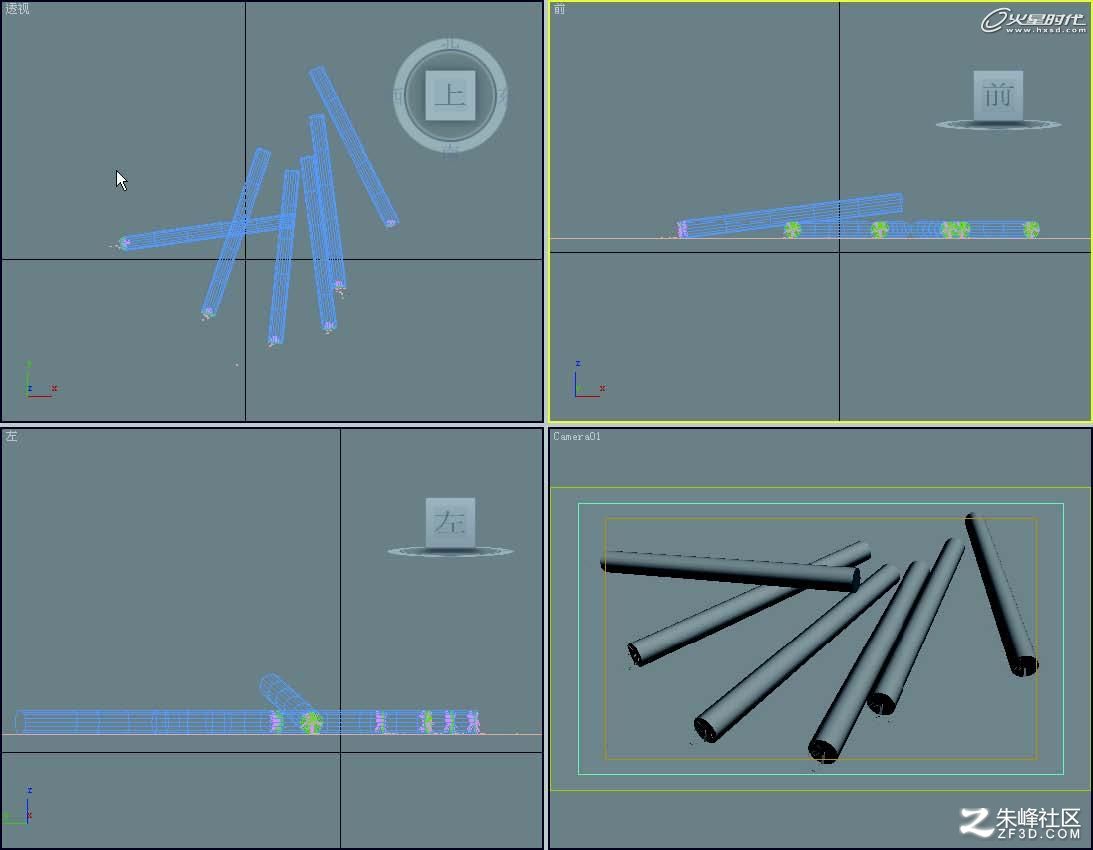

 打開之前制作好的香煙的模型，如圖所示。

一、場景燈光設置

本場景的照明方式是 VRaylight配合 HDRI照明， VRaylight作為主光源， HDRI作為輔助光和環境光。

1. 設置 VRaylight在場景中的位置，如圖所示。

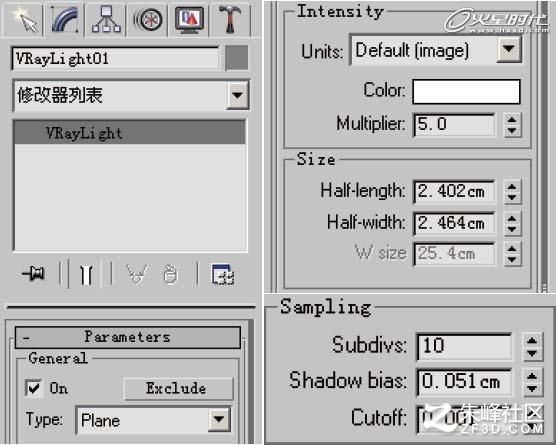

2. 設置 VRaylight的類型為 Plane［平面］類型，燈光顏色為 RGB［255，255，255］純白色，倍增值為 5.0，燈光的尺寸的長度和寬度分別為 2.4和2.464，其他參數如圖所示。

 二、VRayHDRI設置

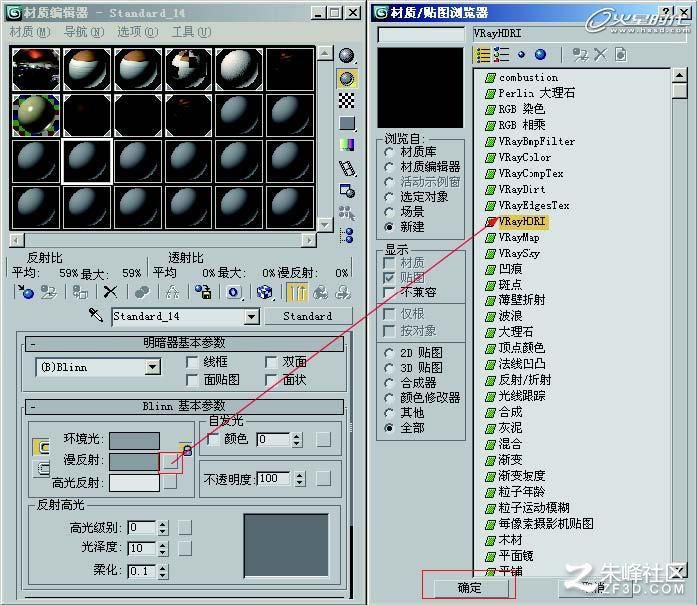

1.選擇一個空白材質球，單擊［漫反射］后面的材質槽，在 Material/Map Browser［材質 /貼圖瀏覽器］中選擇［ VRayHDRI］，參見圖所示。

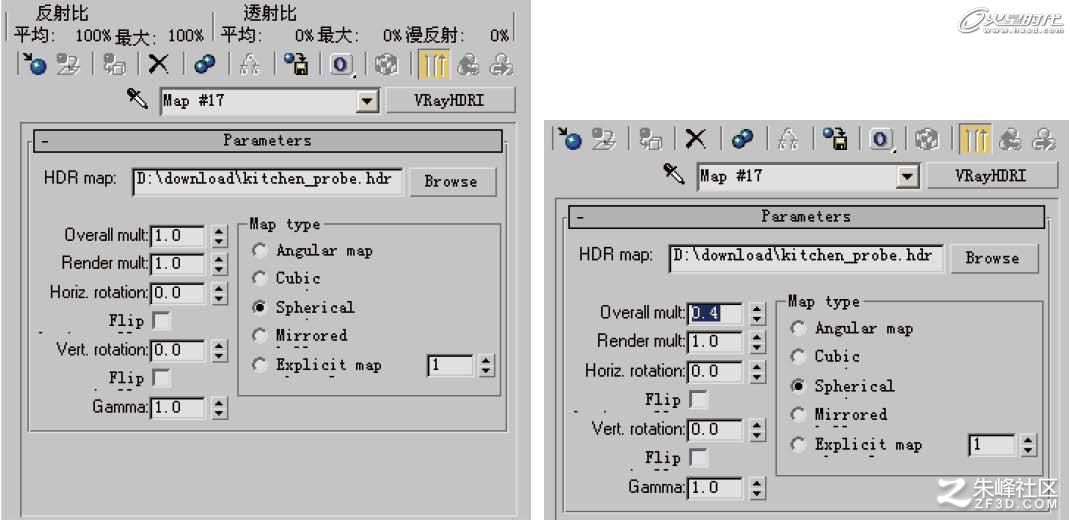

2.將［ VRayHDRI］拖到一個空白材質球上，其顯示如下圖（左）所示，單擊 Browse［瀏覽］按鈕，選擇kitchen_probe.hdr貼圖并打開。

3.設置 Map type［貼圖類型］為 Spherical environment［球型環境貼圖］， Overall multiplier［倍增值］為 0.4，如下圖（右）所示。

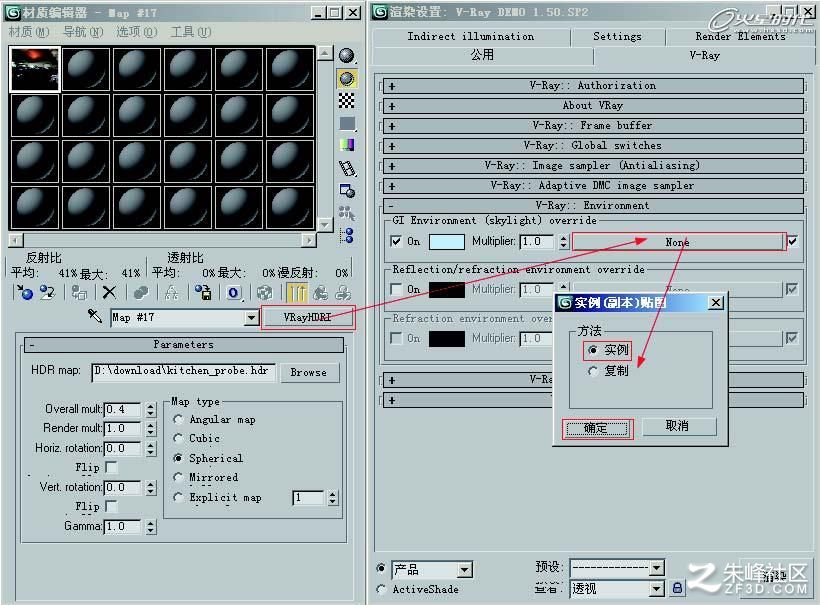

4. 按快捷鍵 F10，進入渲染面板，打開 Environment［環境］卷展欄，拖動［ VRayHDRI］到環境光的材質槽，并且選擇［實例］的復制方式，如圖所示。

三、香煙材質設置

1. 煙體的材質設置

因?yàn)檎麄�(gè)場景中都是香煙材質，所以我們可以先設置一個香煙的材質，然后把材質實例復制給其他的香煙。

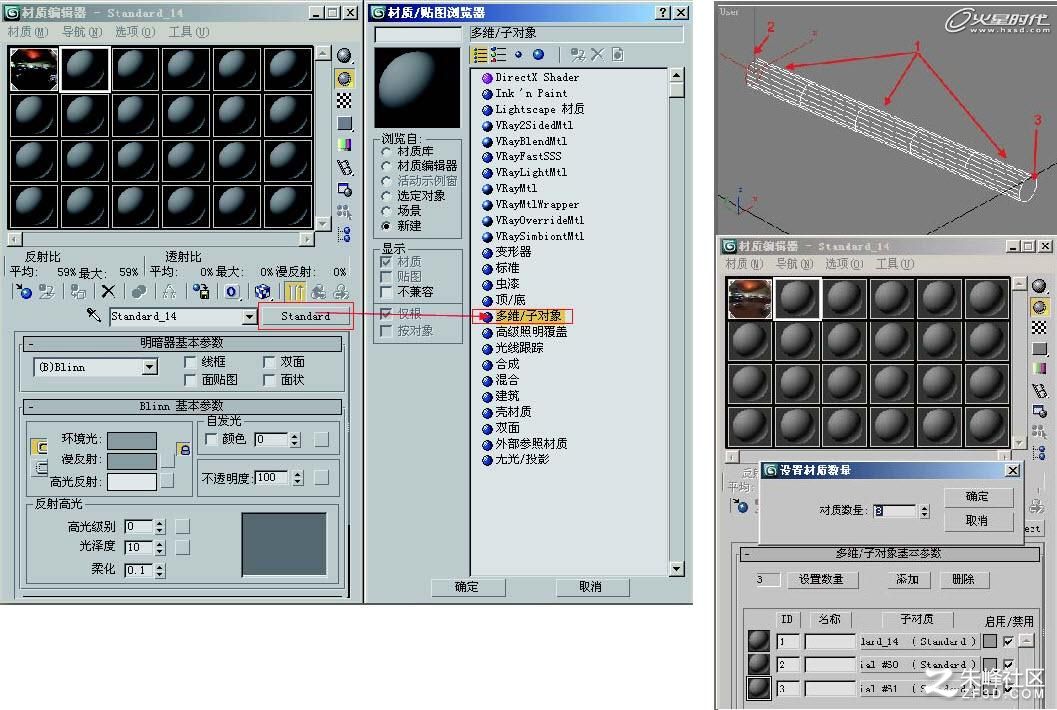

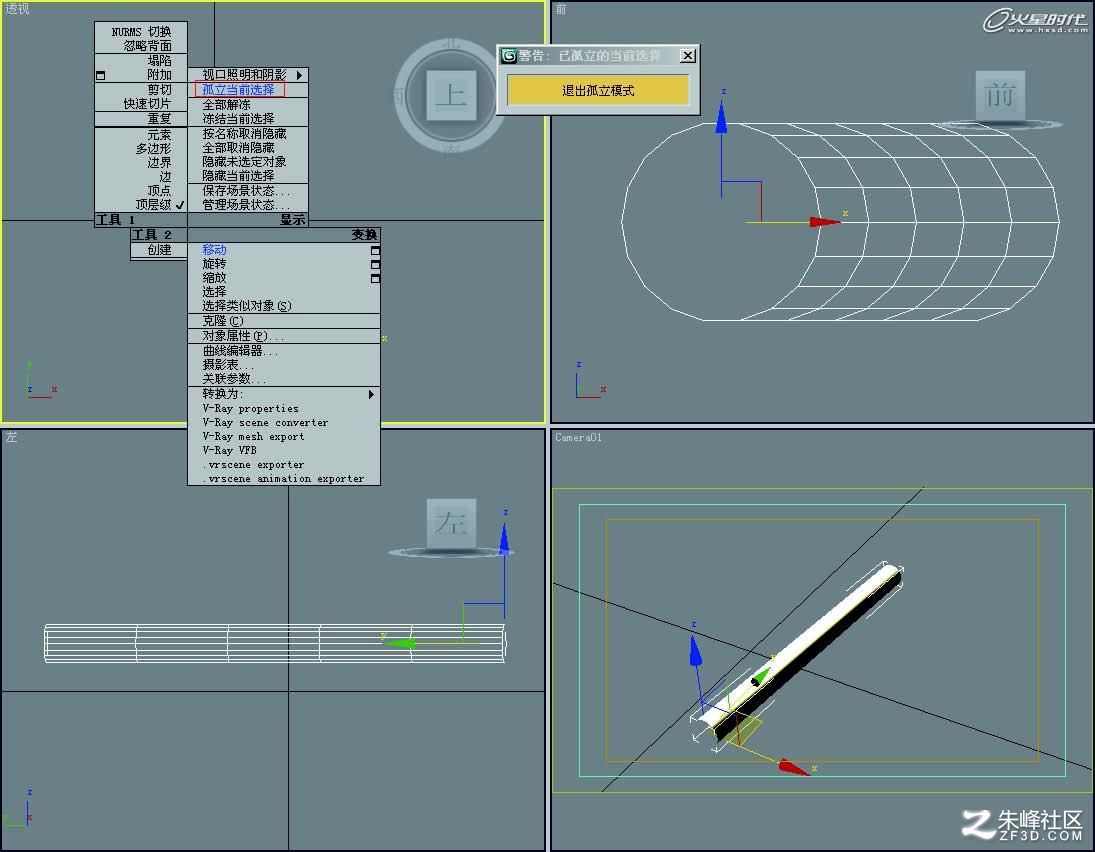

（1）、選擇場景中的香煙模型，右擊鼠標，選擇 Isolate Selection［孤立當前選擇］，這樣就把香煙模型單獨顯示出來，如圖所示。接下來對香煙模型的 ID進行重新分配，一共設置 3個不同的 ID，分別為 1、2、3。






 （2）、按M鍵打開［材質編輯器］，選擇一個空白材質球，將當前的 Standard［標準］材質切換為Multi/Sub-Object［多維 /子對象］材質類型，單擊 Set Number［設置數量］按鈕，在彈出的對話框中輸入 3，如圖所示。

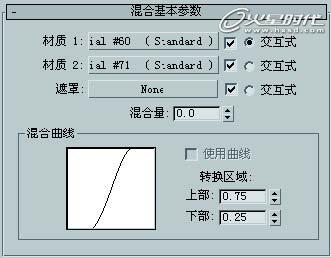

（3）、單擊 ID為1的子材質后面的按鈕，將［標準］材質轉換為［混合］材質，如圖所示。接著來設置混合材質的子材質。

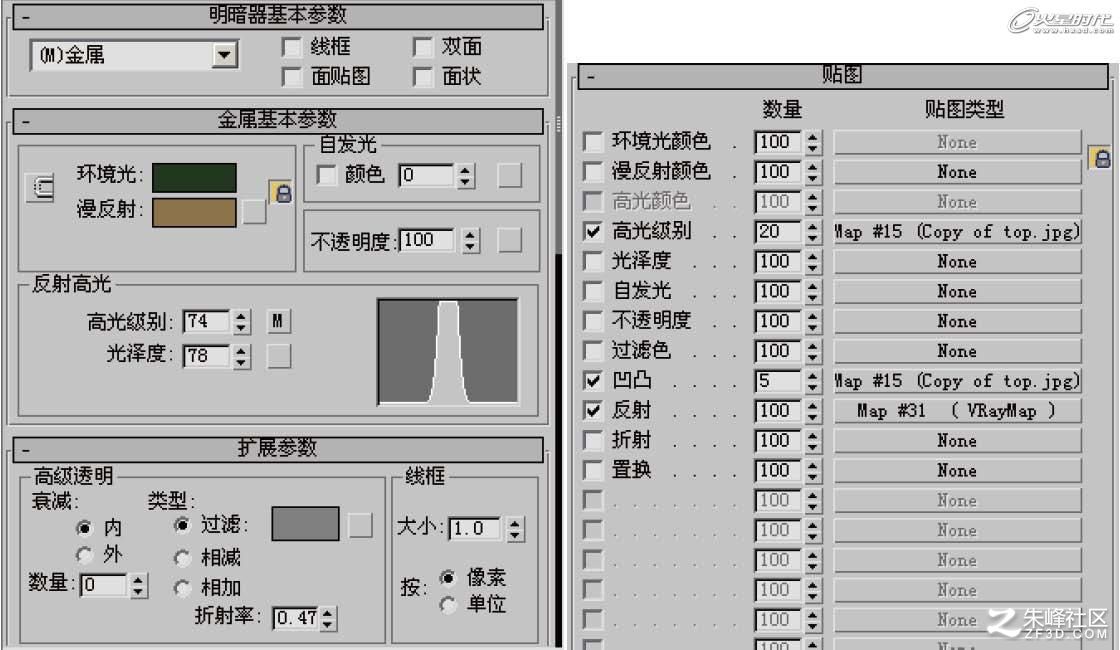

（4）、單擊［材質 1］后的按鈕，進入 Standard［標準］材質，設置［漫反射］顏色為 RGB［143，116，73］，［高光級別］后的 Nnoe［無］按鈕后選擇［位圖］，打開copy of top.jpg貼圖，接下來把該貼圖以實例的方式復制到［凹凸］通道中，設置［凹凸］的［數量］為 5，單擊［反射］后的 None［無］按鈕選擇［ VRaymap］貼圖，保持［數量］為默認的 100，如圖所示。

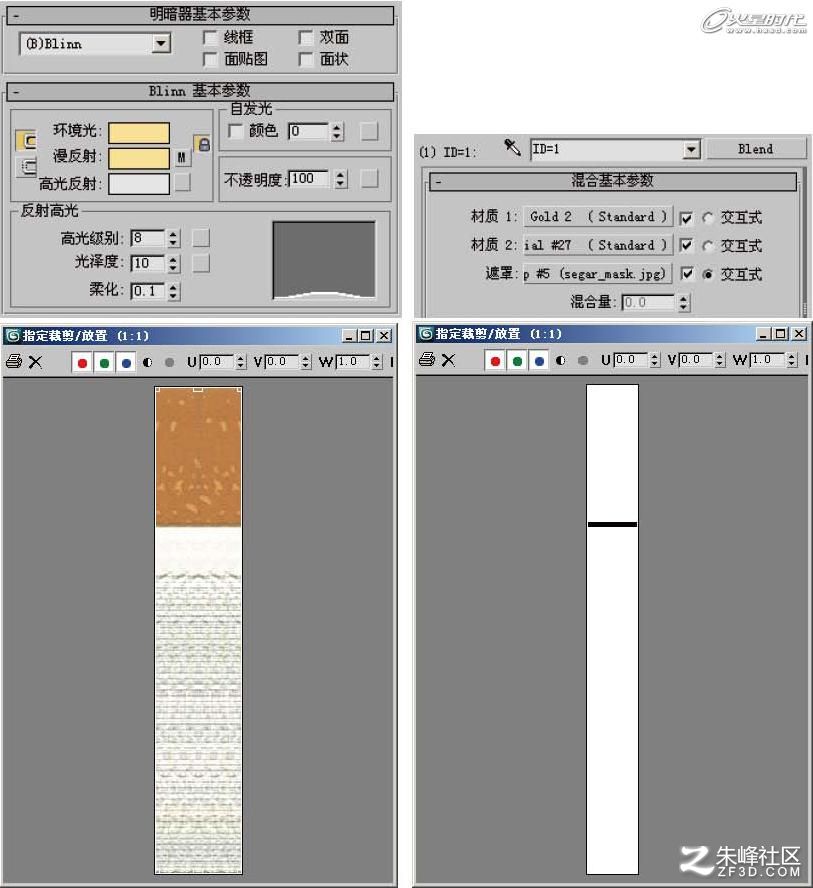

（5）、單擊混合材質［材質 2］后的按鈕，單擊［漫反射］后的材質槽，選擇［位圖］，打開segar2.jpg貼圖，設置 Hilight glossiness［高光級別］為 8，［光澤度］為 10，其他參數設置參見下圖（左）所示。

（6）、單擊 Blend［混合］材質［遮罩］后的按鈕，選擇［位圖］，打開segar_mask.jpg貼圖作為材質的遮罩貼圖，如下圖（右）所示。

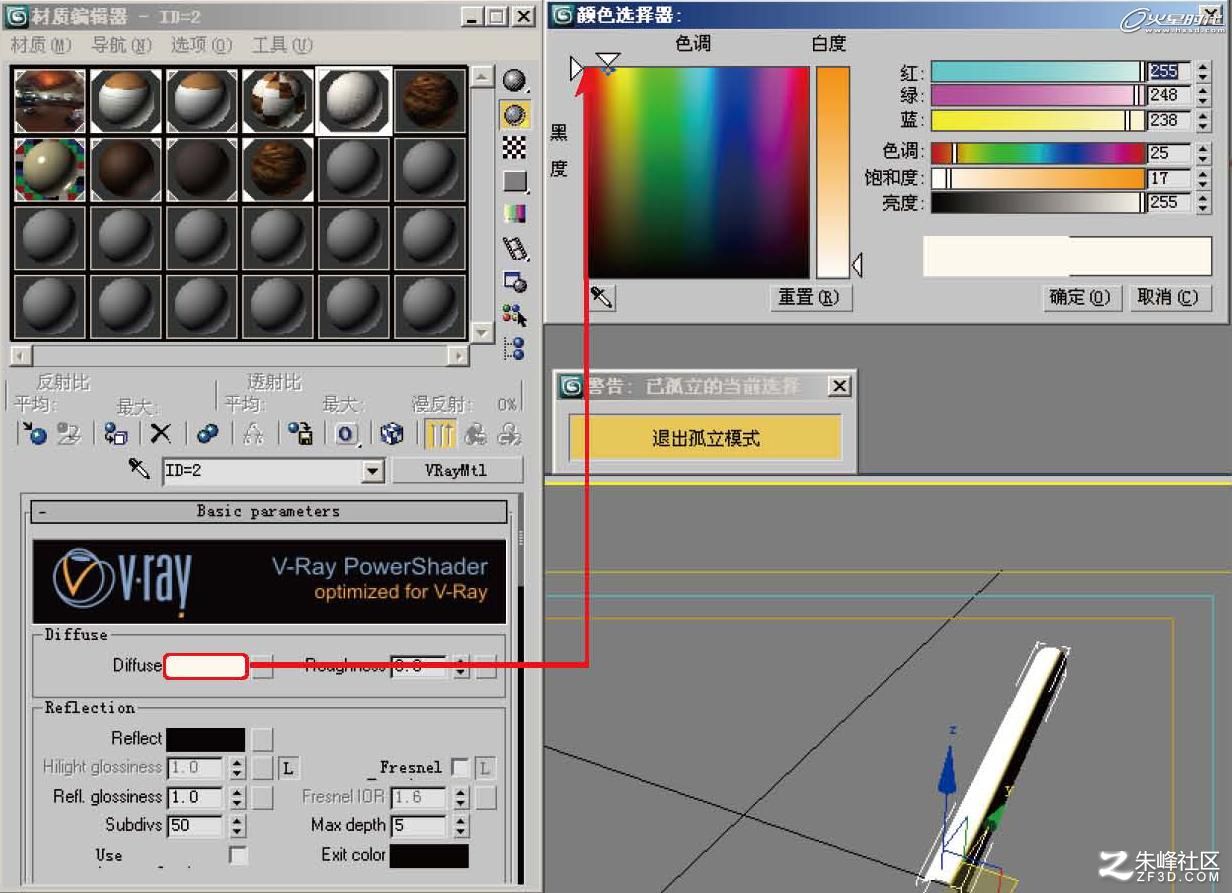

（7）、回到 Blend［混合］材質的父對象層級［多維 /子對象］材質中，單擊 ID為2的材質后的按鈕，將當前的［標準］材質轉換VRayMlt材質，設置 Diffuse［漫反射］的顏色為 RGB［255，248，238］， Reflection［反射］顏色為 RGB［0，0，0］，其他參數參見下圖中的設置。

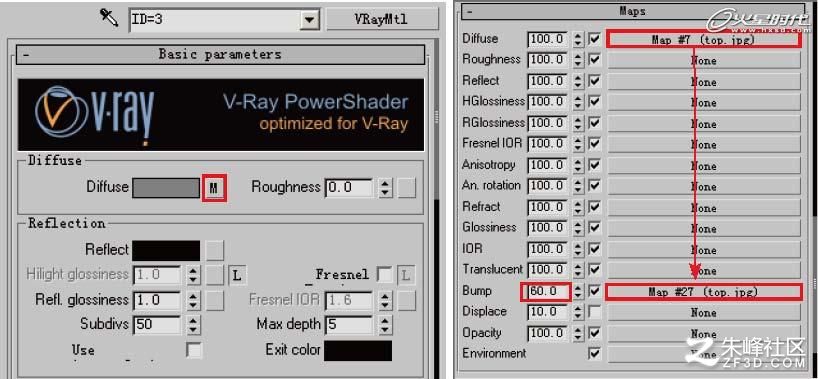

（8）、單擊 Multi/Sub-Object［多維 /子對象］材質中 ID為3的材質后的按鈕，將當前的［標準］材質轉換為 VRayMlt材質，單擊Diffuse［漫反射］后的材質槽，選擇［位圖］，打開top.jpg的貼圖，并將其以實例的方式復制到 Bump［凹凸］通道中，設置［數量］為 60，其他參數設置參見下圖所示。

2. 煙絲的材質設置

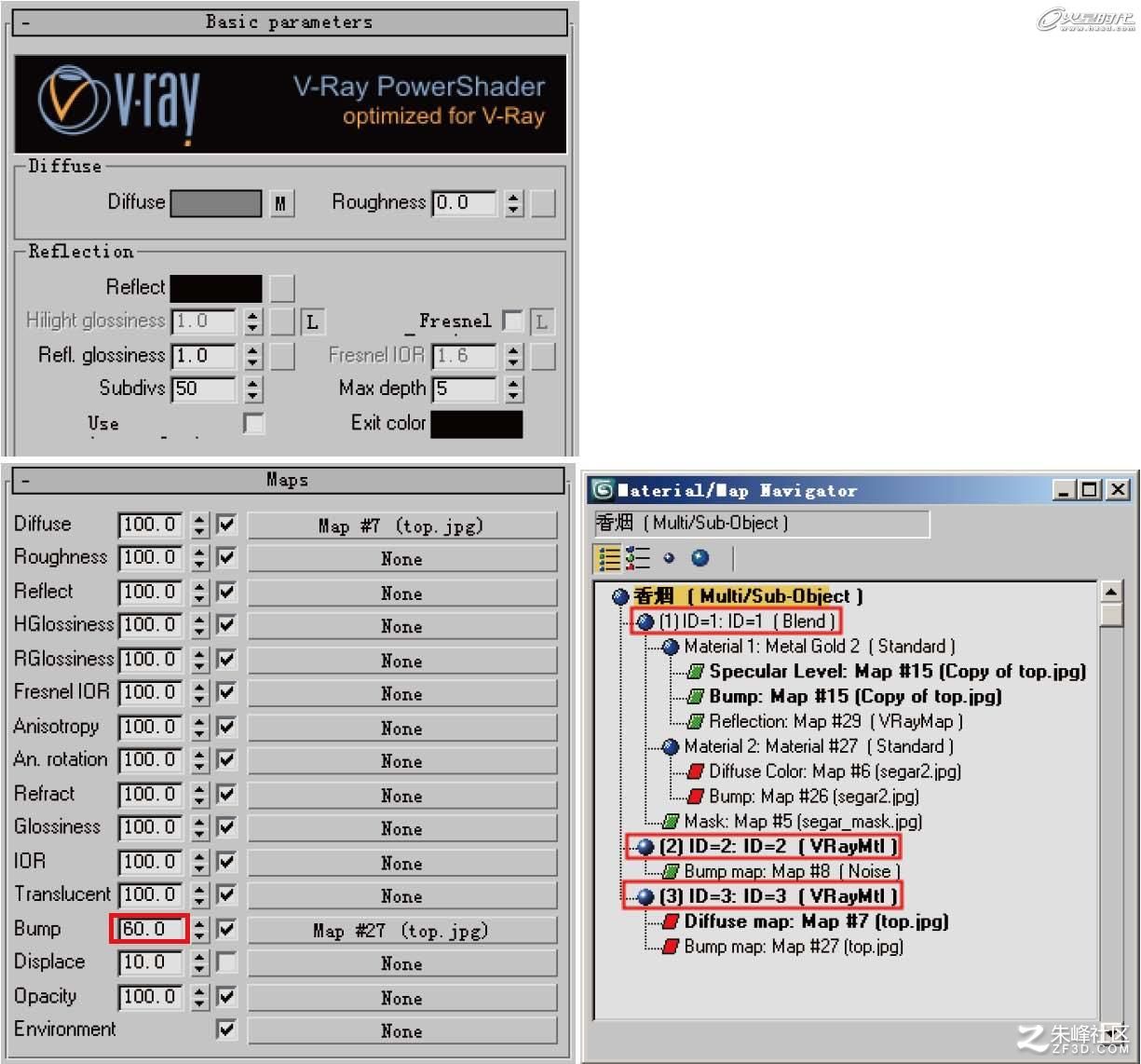

選擇地面上的散落的煙絲模型，按 M鍵打開材質編輯器，將一個空白材質球賦予模型，然后將當前的［標準］材質切換為［ VRayMtl］材質，單擊 Diffuse［漫反射］通道后的 None［無］按鈕，打開top.jpg貼圖，將其以實例的方式復制到［凹凸］通道中，設置［數量］為 60.0，其他參數設置參見下圖所示。

這樣場景中的大部分材質就設置完畢了，接著來進行渲染的設置。

四、VRay最終渲染設置

1. 按F10鍵打開［渲染場景］面板，在［公用］選項卡中設置出圖的大小為 1600
