索尼CX12E模型制作步驟解析

導言：
大家好！這次自己利用空余時間制作了這個個索尼CX12E的DV攝像機，都是一些基礎的建模知識，由于自己在材質渲染部分比較欠缺，所以沒有講解，同時也希望高手提出意見，互相學習。

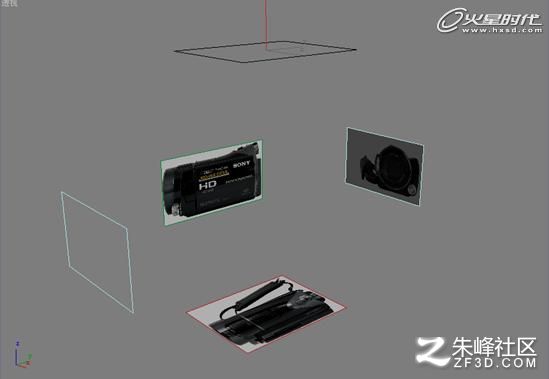

首先我們導入?yún)⒖紙D，這些參考圖我都是去中關村在線上面下載的，并不是很標準，但是也基本上足夠使用。（圖01）

圖01

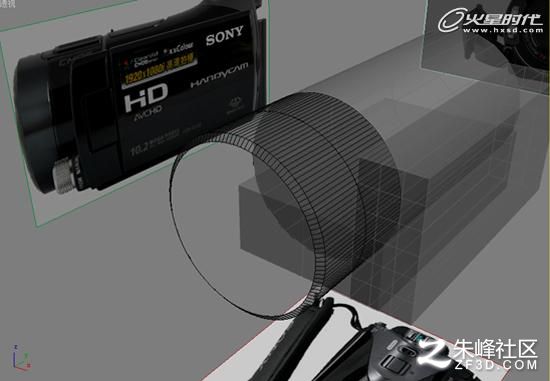

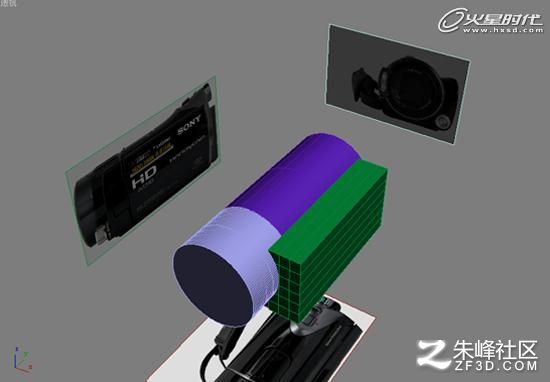

創建幾個基本幾何體，主體我們使用兩個圓柱，一個是鏡頭，一個是機身；旁邊液晶顯示頻使用一個長方體制作。（圖02）

圖02

然后選擇所有的幾何體，按快捷鍵Alt+x進行透明顯示進行制作。（圖03）

圖03

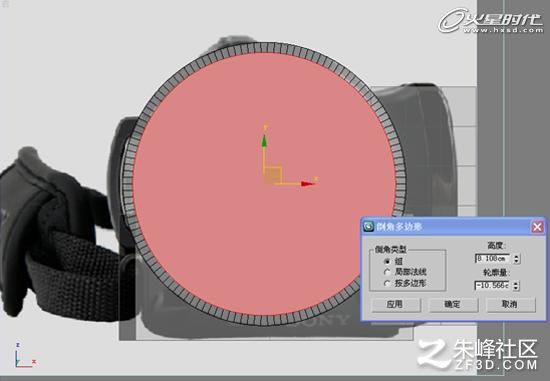

選擇鏡頭部分的的基本體并轉換成“可編輯多邊形”，使用倒角修改器進行調整。（圖04）

圖04

然后刪除掉中間的面。（圖05）

圖05

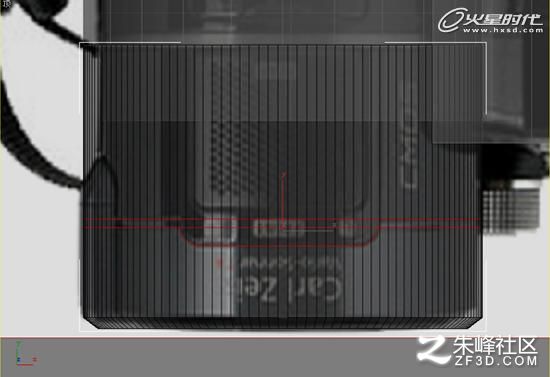

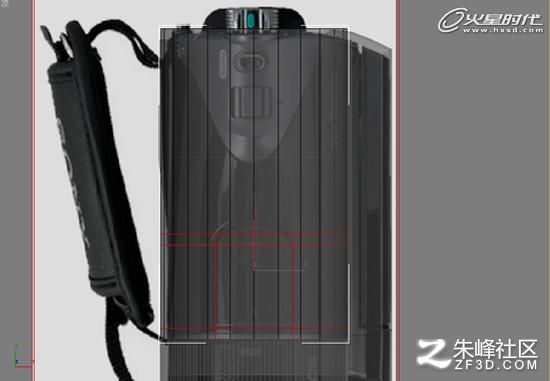

切換到頂視圖，使用加線工具添加兩條線，并進行細致的調整。（圖06）

圖06

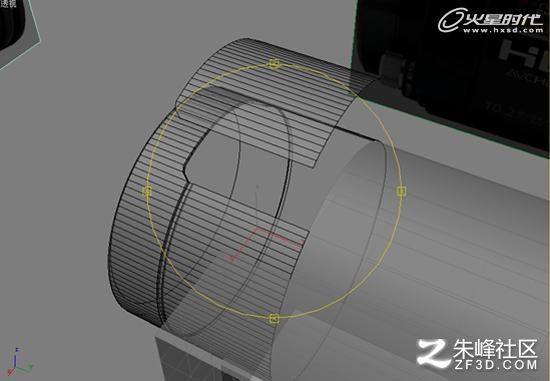

調整好后，把調整后的部分拆分出來。（圖07）

圖07

下面我們開始調整右邊的液晶顯示器部分。（圖08）

圖08

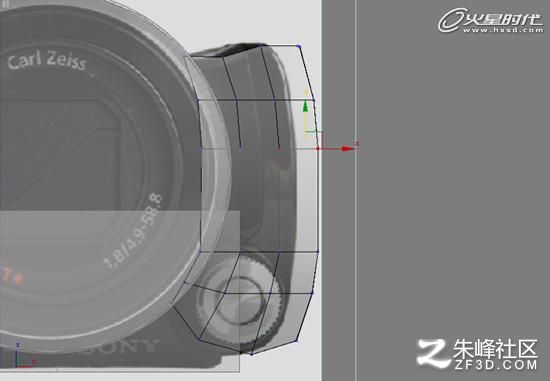

進入到右視圖，對應參考圖，細致的調整每一部分的線。（圖09）

圖09

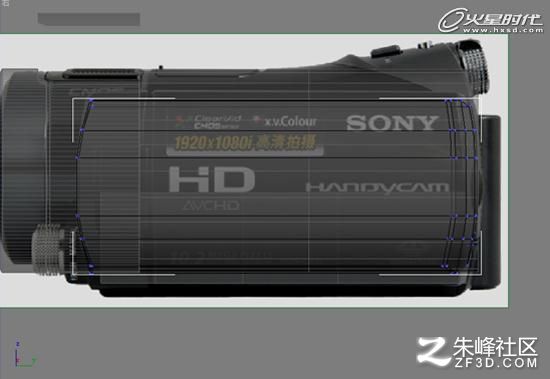

再調整完顯示器部分后，開始給主體部分進行加線，細致的調整線的位置。（圖10）

圖10

調整完后，選中圖中所示的所有頂點，并添加一個FFD 3
