室內分時渲染流程解析

導言：

說是分時渲染，其實這篇教程主要是講如何運用動畫的一些功能來快速建立不同時段的渲染結果，本教程重點不在渲染講解上而在燈光的動畫設置上。另外，該教程對于沒有動畫基礎的朋友來說，看起來可能有些困難。

了解vray的朋友應該知道，vraysun+vraysky通過改變燈光的角度方位就可以非常容易的創建出不同時段的效果，本教程并沒有運用這套燈光系統來創建光照效果，而是使用vraylight的球形燈光類型來創建主光源的。

當然，這里并不是要講述vryalight與vraysun之間的區別，或者可以說，當你了解了下面要講述的教程后，你也可以根據這個原理使用在vraysun的燈光體系上（可以說，將本教程的知識點用在vraysun上，效率將更高），主要是希望通過這樣一個教程讓大家能夠更準確、高效的獲得不同時段的效果，并以此可以制作出時間流逝的燈光動畫。

第一步

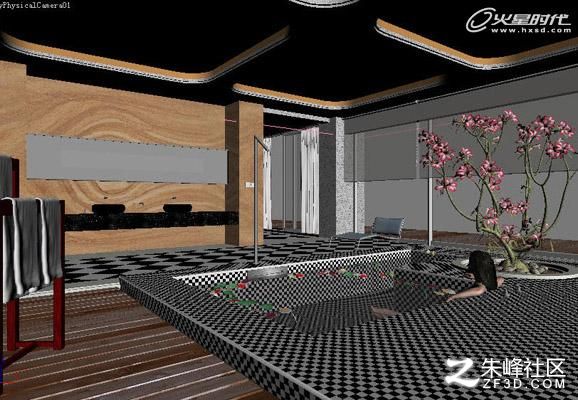

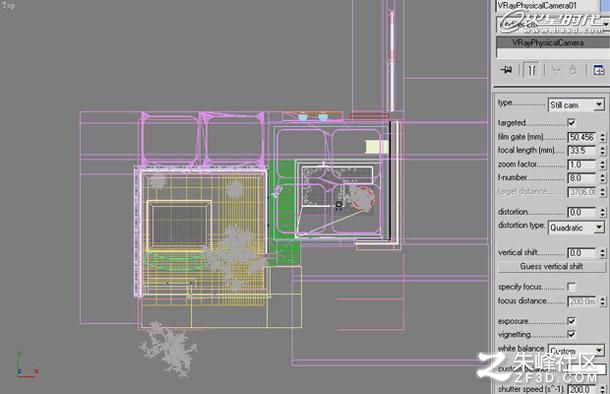

創建相機。相機使用的是vray的物理相機，因?yàn)槠鋬?nèi)的相關參數能夠更好的調整室內整體光照效果。然后通過室內攝像機主視角確定太陽的方位。（圖01、02）

圖01

圖02

第二步

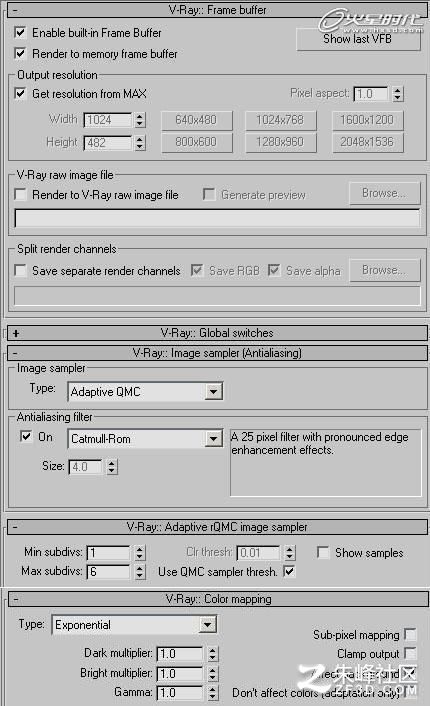

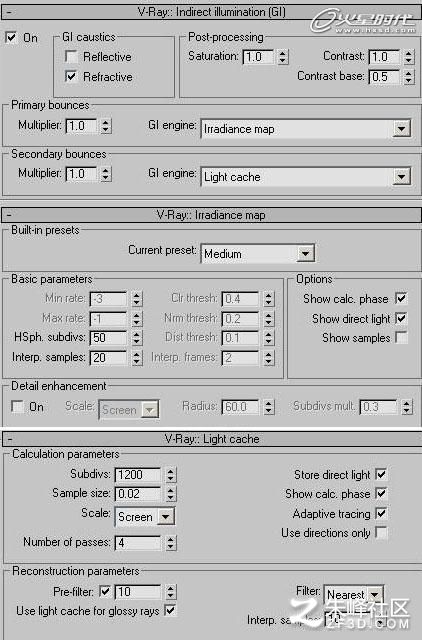

渲染面板的設置（該設置也是最終渲染設置，前期渲染期間一應設置相應調低）。（圖03、04）

圖03

圖04

第三步

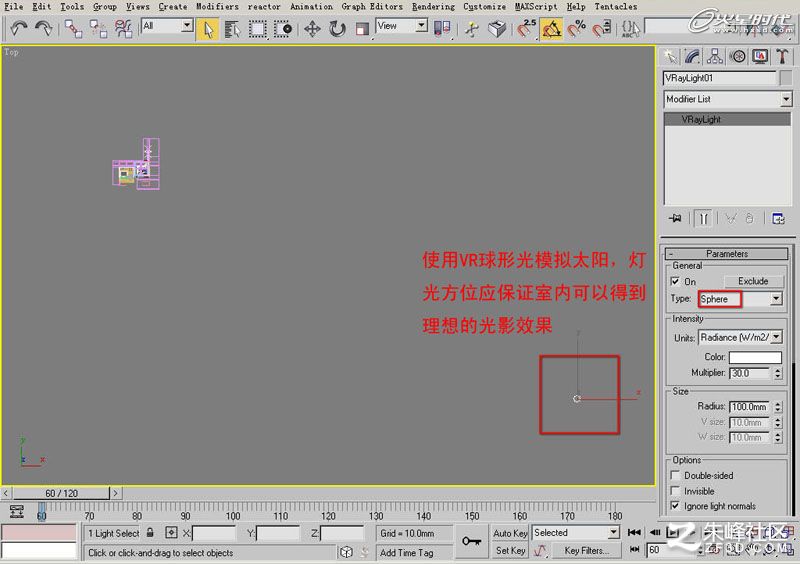

創建主光源。在頂視圖中創建VRlight球形燈光，那么這盞燈光將用來模擬太陽光。燈光的位置應盡可能的讓光線斜著投射進場景，最終使使攝像機視角得到比較滿意的光影效果。燈光的各個參數暫時保持為默認。（圖05）

圖05

第四步

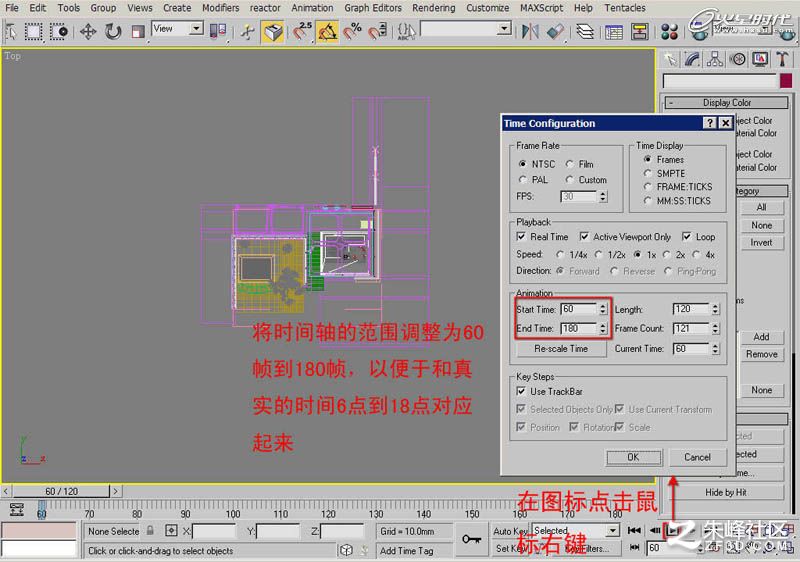

燈光方位確定之后，下面開始創建此燈光的運動路徑。首先將時間軸的范圍調整為60幀到180幀，這樣處理是為了更清楚的識別具體時間，表示我們將要處理從早上6點到晚上18點的一段燈光動畫，60幀對應著早上6點，180幀對應著晚上18點。（圖06）

圖06

第五步

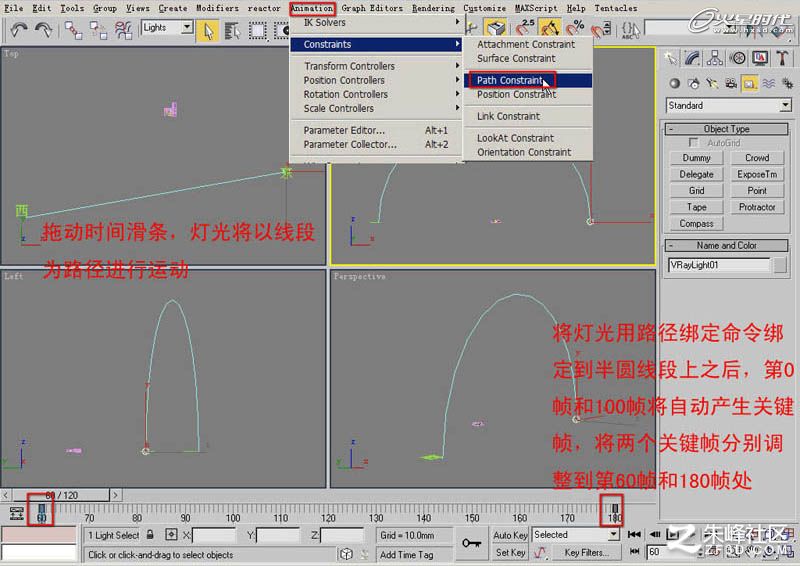

創建一個半圓線段。這條半圓線段我們將把它作為太陽從東至西的運動軌跡。半圓線段的位置，應盡可能使燈光在運動時都能讓場景獲得比較理想的投影效果。使用Path Constraint路徑綁定，將前面創建VR球形燈綁定到半圓上。并將燈光產生的起始和終止關鍵幀分別調整到60幀和180幀位置。通過拖動時間滑塊，燈光將在60到180幀之間進行運動。運動到第80幀位置，燈光就相應的處在8點鐘的方向；運動到第150幀位置，那么燈光就位于下午3點鐘方向，依此類推。（圖07）

圖07

第六步

燈光軌跡確定之后，下面我們將以某一時刻為基準，來創建出場景的基本光照效果。本案例我們來以上午6點為基準進行操作。

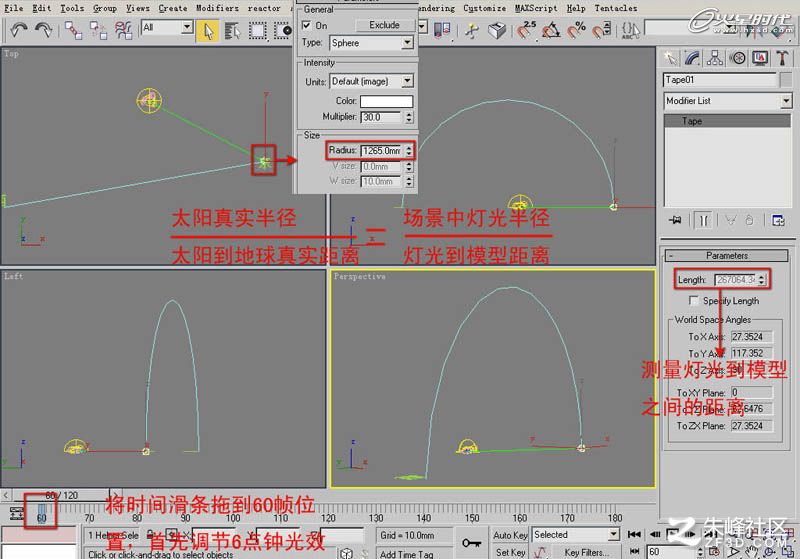

將時間滑塊拖動到第60幀的位置。首先來確定燈光半徑值。通過在場景中測量得到燈光與模型之間的距離，而太陽真實直徑和真實距離網絡查詢能夠得到，套用公式最終可以得到VRlight球形燈光的半徑。這個半徑值將在后面整個動畫過程中保持固定不變。（圖08）

圖08

第七步

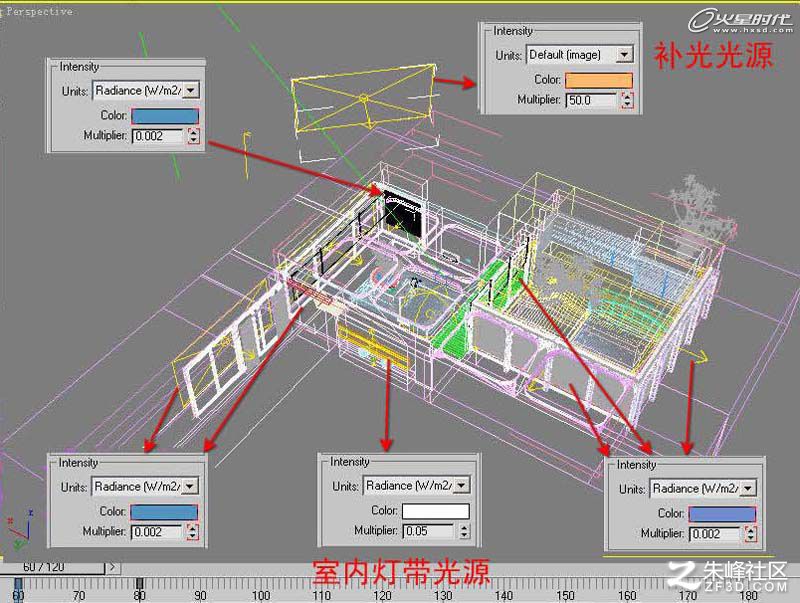

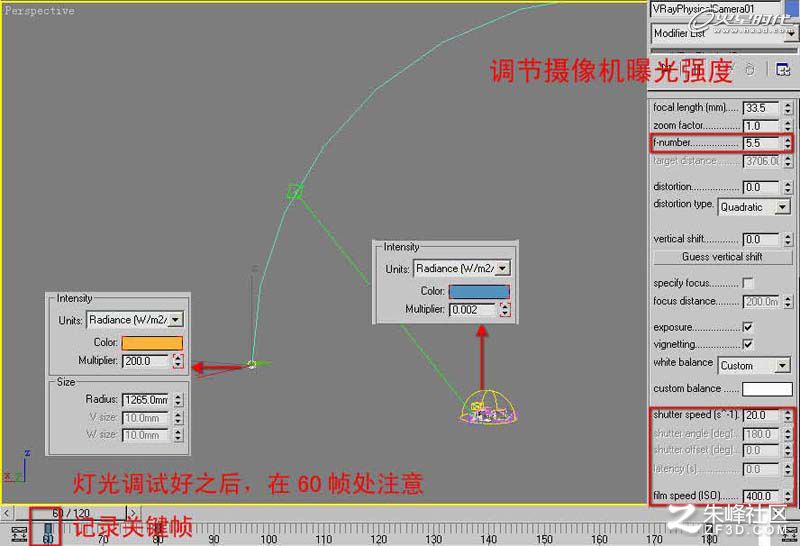

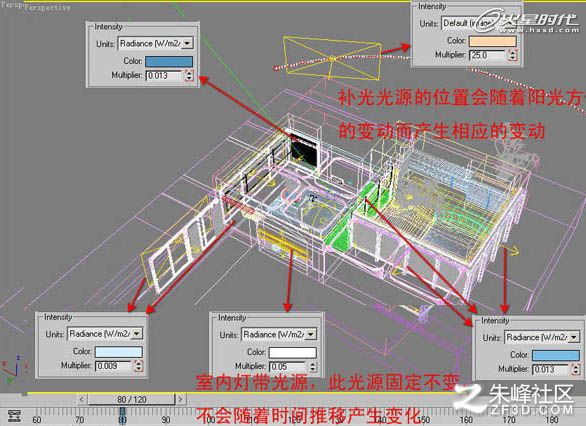

接著在場景中的窗口門口以及光源體處創建VR燈光，燈光分布如圖所示。注意每個燈光的參數調節到位之后在當前第60幀的位置記錄一次關鍵幀。（圖09、10）

圖09

圖10

最后得到早上6點清晨陽光的渲染效果。（圖11）

圖11

第八步

下面我們將以創建完畢的清晨6點效果為基準，拖動時間滑塊，分別在第80幀、120幀、170幀和180幀，即上午8點、中午12點、下午5點和晚上6點這幾個燈光特色較強的時刻調整光照效果，并記錄關鍵幀。

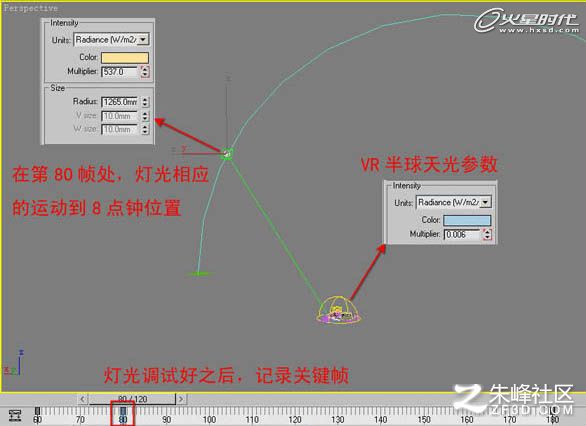

調整的上午8點各個燈光參數如圖所示。（圖12、13、14）

圖12

圖13

圖14

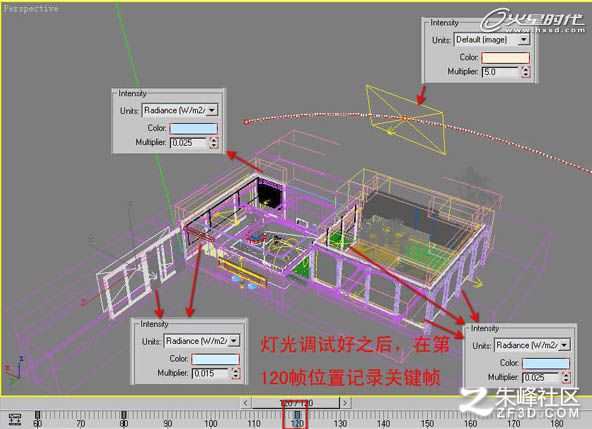

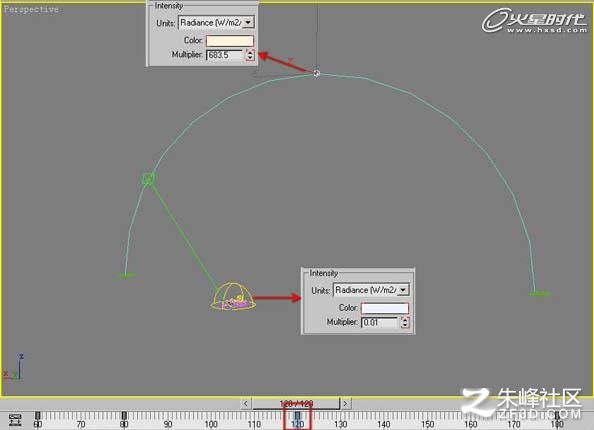

中午12點的各個燈光的參數設置。（圖15、16、17）

圖15

圖16

圖17

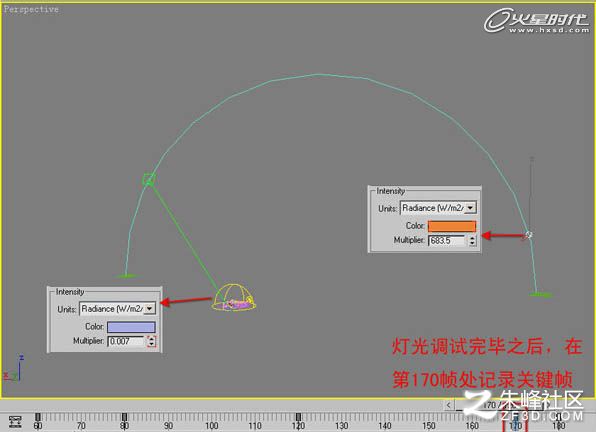

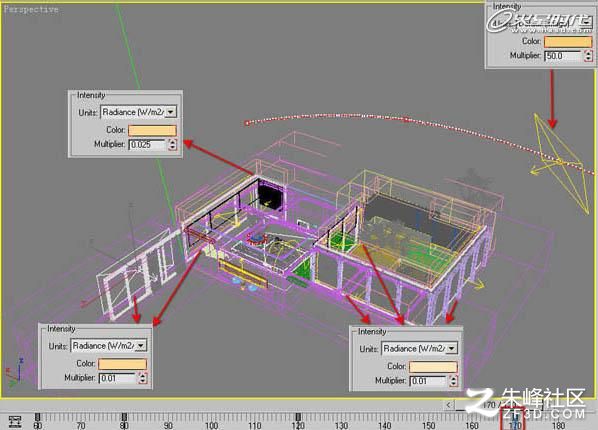

下午5點的各個燈光的參數設置。（圖18、19、20）

圖18

圖19

圖20

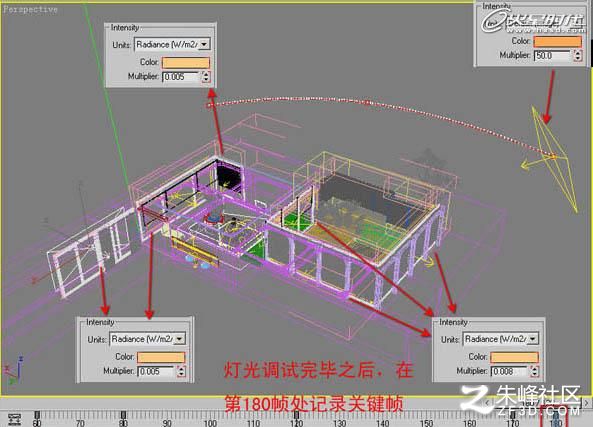

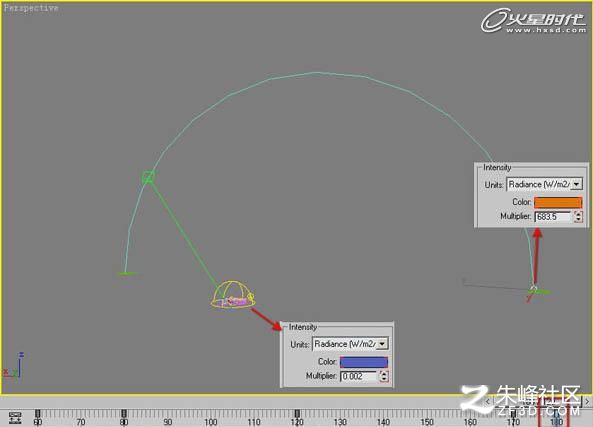

晚上6點的各個燈光的參數設置。（圖21、22、23）

圖21

圖22

圖23

幾個關鍵時刻的效果調試完畢并記錄關鍵幀之后，那么每兩個關鍵幀之間，燈光的顏色、強度和位置會產生逐漸的過渡變化，通過渲染，最終可以形成每一時刻的光照效果。這期間每個時段的效果均可以按照以上方式來一一進行動畫定義，以獲得更精確的時間顏色和強度。

第九步

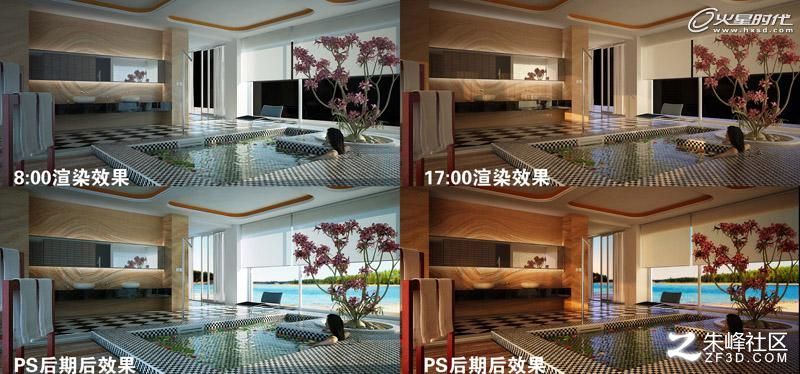

后期（經過后期處理后的兩個時段的效果）。（圖24）

圖24

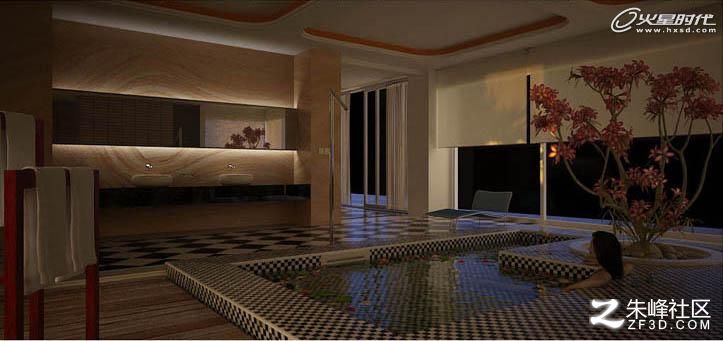

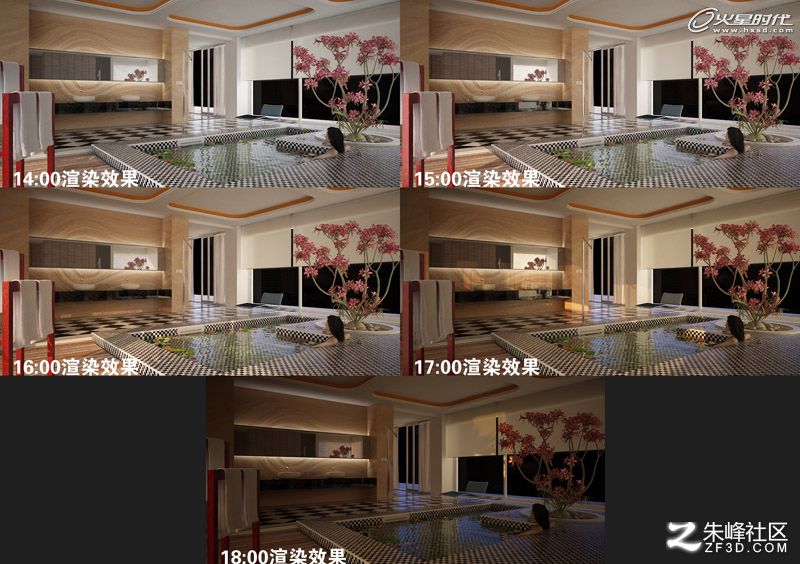

最終效果。（圖25、26、27）

圖25

圖26

圖27
