3ds Max打造“博派”變形金剛

在這個教程里，我想給你示范幾種方法，我通常用來創建我的圖片“博派”的方法。

我一直喜歡變形金剛，這部電影給了我巨大的靈感是我創建一個。汽車外形是我最近汽車模型中的一個，1975年的雪佛蘭考維特第二代輕型巡洋艦。我使用3dsmax 9和vray做模型和渲染，用Photoshop來進行后期處理。

模型:

因為我想要它能夠移動和變形，我也必須為它創建骨骼。事實上，我先從骨骼開始 - 首先我建了一個雙足骨骼，使它的部分變形成機器人的外形框架。

這個建模的過程看起來是這樣的: 從頭到腳的每一部分建完之后，我開始建機器人的身體部分。當一部分被完成時，我尋找一輛看起來很好的車體部分，把它切割出來，放置在機器人身上，使它看起來像盔甲一樣，并且連接它們到身體骨骼上去。

我總是很注意選擇車體上的一部分，它離機器人部分很遠，以至于在以后能創建一段變形動畫。不是每一個盔甲部分都來自汽車身體部分，但我盡可能多地使用 – 你能看見它們。

在圖片的暗部。對于整個機器人部分（汽車也是），我使用多邊形建模和渦輪平滑(turbosmooth)。

模型線框圖 1

模型線框圖 2

材質:

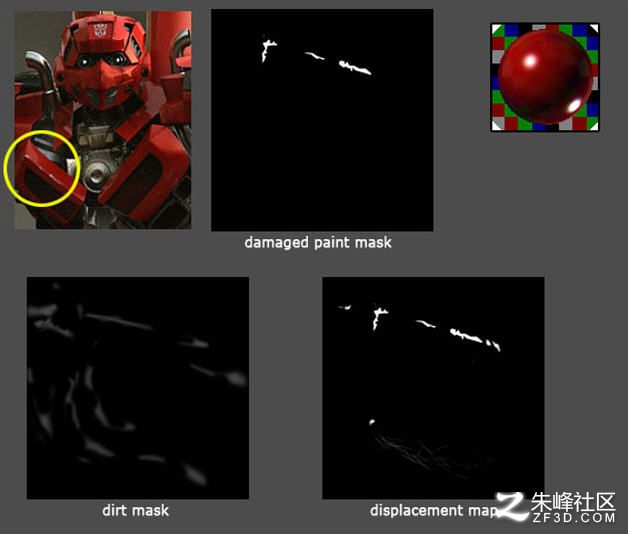

這輛汽車的油漆是4層VrayBlend 材質。基層有低的光澤反射，紅色汽車有著 fresnel類型的漸變材質,第二層有著黑色的固有色和值為1.0的fresnel白色反射光澤。第三層在油漆上有點臟和塵土，那是一張簡單的有著黑色固有色材質的臟的遮罩貼圖。第四層是損壞的油漆，所以它有灰白色固有色和低度光澤反射，和一張遮罩貼圖。遮罩經常被用在Vray中的置換貼圖，來給已損壞的圖像一點斜面。這對于機器人的紅色油漆部分不是獨一無二的貼圖，我制作了6-7種不同的版本，有一些已經被重復使用了多次。

對于機器人身體部分，我制作了5個金屬材質。有鉻，骯臟的鉻，有輕微藍色的鋼，銅和發光的黑色金屬。鉻的制作確實非常簡單，黑色固有色，反射著白色的光，大約0.85的光澤度是非常重要的。骯臟鉻的制作也是一樣的，就像汽車油漆一樣，我使用VrayBlend材質加了一個額外的臟的黑色遮罩固有色層。藍色的鋼是機器人身體的主要材質。我使用了帶點藍色(RGB 60-60-70)的深灰色來給固有色，一張黑色的噪波貼圖和 有著輕微版本固有顏色的反射。光澤度是0.8。銅材質有著棕顏色的固有色(80-50-35)和反射(130-90-75) 0,75的光澤度和一張臟的貼圖的應用恰恰就像汽車油漆。這個發光的黑色是固有色，深灰色放射，值為0.8的光澤度。

燈光:

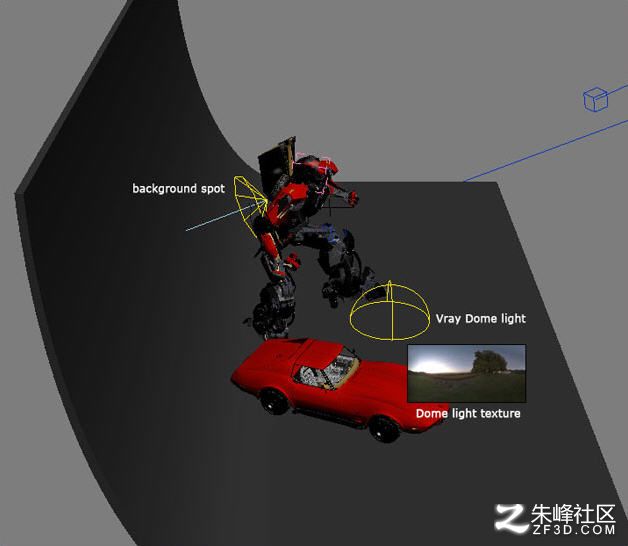

對于燈光，我使用Vray Dome燈和VrayHDRI 材質。我想要在機器人身后有一點陰影，所以我把聚光燈放在背景上。

渲染:

我使用自適應QMC 圖像采樣和Catmull-Rom AA濾鏡。GI（全局照明）也被應用到，Irradiance貼圖（中等預設）為首次反射，Quasi-Monte Carlo為二級反射。

后期:

在照明之后，反差和顏色修改，我使用減淡和加深工具來改善一些細節。最后做上標題和作者的名字，這個作品就完成了。
