關于《雨街》

本作品是為新書《印象3ds Max/VRay超寫實建筑效果圖表現技法》封面構思設計制作的個人作品之一，主要表現陰天雨后的街景。在微弱的色彩變化下，尋求各種微妙的關系。圖面以厚重的基調為主，表現雨后街道上蕭條沉重的氛圍，描繪古歐建筑街道別樣的景色。

這幅作品表現的基本上是我從很小就一直喜歡歐式建筑，因?yàn)樵谖宜�在的城市天津，有很多歐式遺留建筑，它不但可以對我訴說歷史，而且讓我從生活的氛圍積蓄了不少創作的靈感，所以本次創作的，模型構思是一條歐式的街景，可能很多國外朋友以為是巴黎，其實他們不知道我要描述的是我所生活的城市中國天津。對于效果表現上，平時做了很多 晴天，黃昏，夜景等效果。這次使用了半陰天的效果，使畫面在微弱的色調變化下尋求變化，不過表現手法比晴天黃昏夜景更難把握一些。這張作品我負責前期的構思模型、場景、材質、渲染等，本作品獲得 CGtalk  3D Total  Raph 國際網站精品獎，入選精品畫廊。

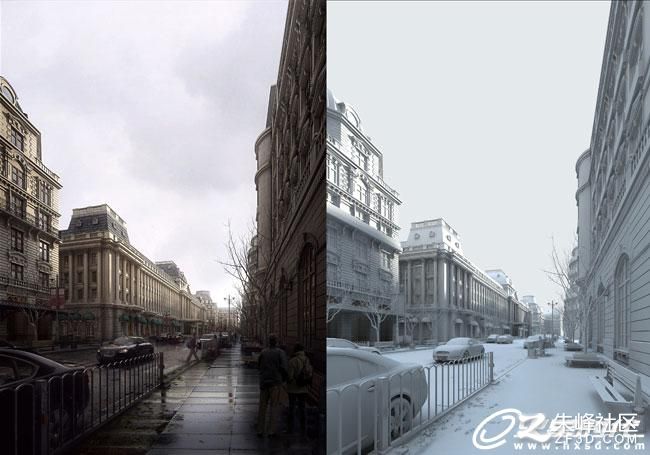

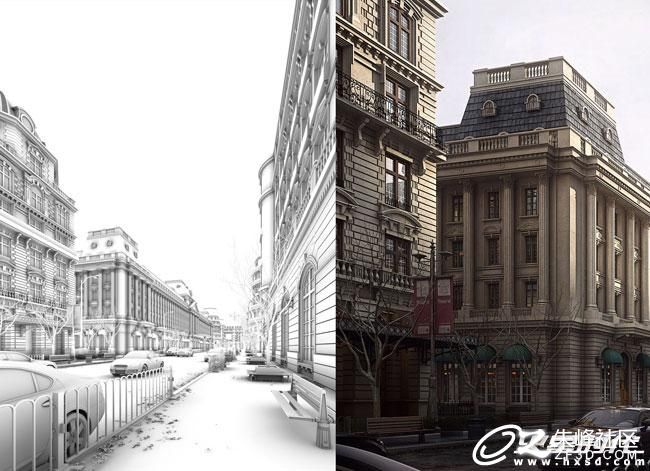

  素描效果對比

建筑設計

歐式建筑作為一種特殊的風格，經過漫長的歷史發展，已成為世界建筑史上一種獨特的藝術品，在世界各國都有其風格的建筑。在中國一些城市，可以看到不少歐式建筑的遺跡，有許多已作為保護建筑，供參觀鑒賞。我所在的城市天津，也有很多的歐式遺留建筑，包括意式，法式，英式。等各式建筑。這些建筑大都有細膩的線腳、華麗的裝飾、精美的造型，讓人感覺建筑技術高超精致，又帶有藝術性。好的建筑不但可以給人帶來視覺享受，并且可以為大家訴說歷史，欣賞藝術。個人也是非常喜歡這類的建筑。

歐式建筑在細節上的處理是非常重要的。 比如 屋頂，羅馬柱，門洞等歐式構件都需要精細的考慮，（如圖：建筑主體）在建筑設計的同時，也要思考最終要出現的效果，并且為最終能出現好的效果做不同的測試。

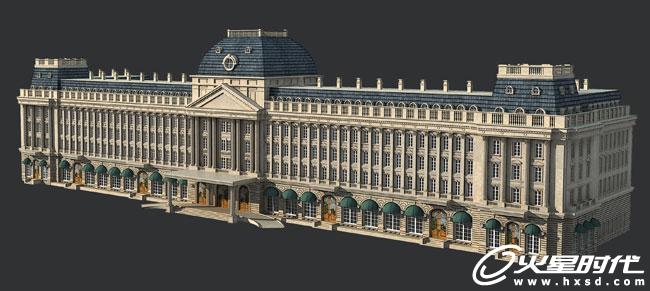

建筑主體1

建筑主體2

場景制作

作品在場景方面表現了雨后蕭索街道的感覺，為了很好的表達這些氣氛，所以需要一些場景配飾。比如，汽車，樹木，圍欄，座椅，落葉等（如圖 場景截圖）。這些都是經過精心挑選的。為了更加配合建筑表現所以要制作非常適合的場景，對于場景物體之間的互相搭配要合理，每一個物體都需要進行精細的調整。不斷調整位置，渲染測試，最后將場景做到最好。
在場景的材質方面也需要精細調節。

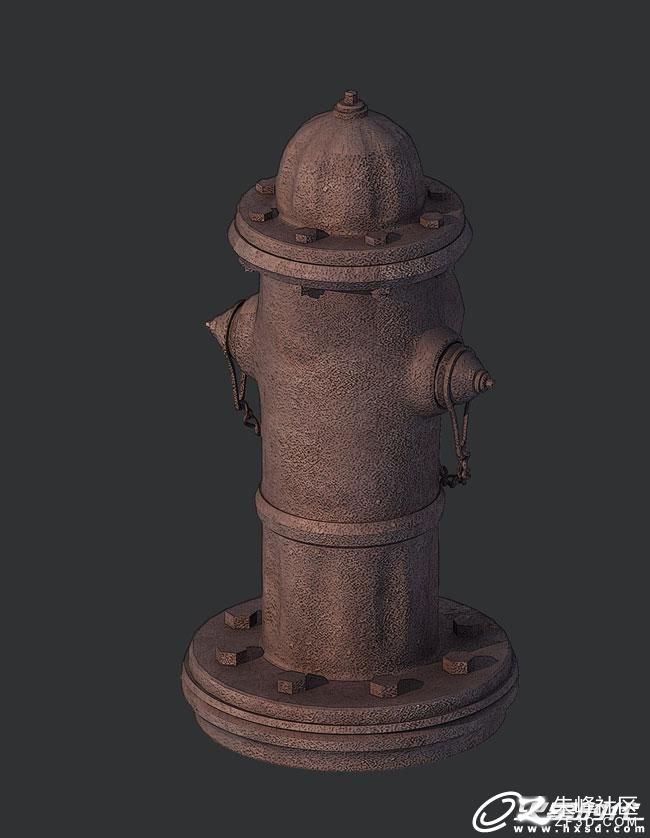

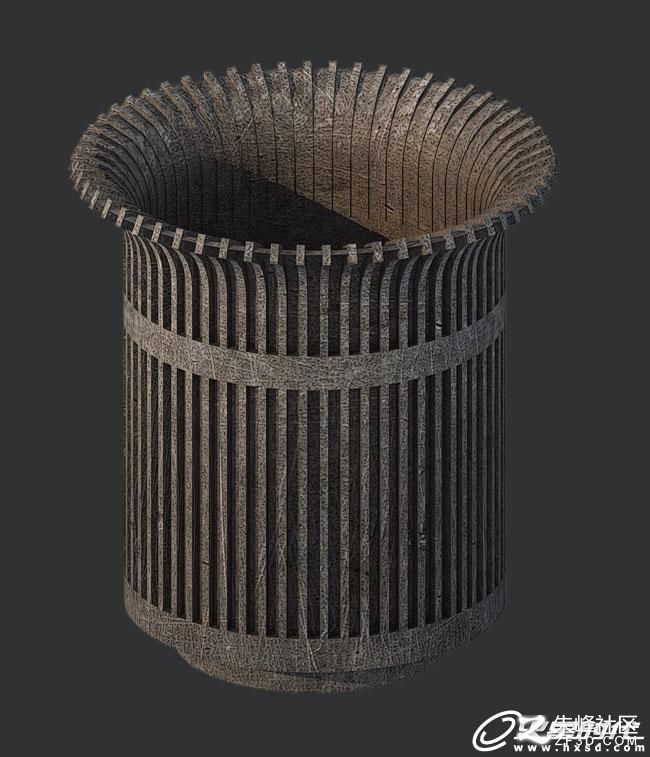

場景-小品1

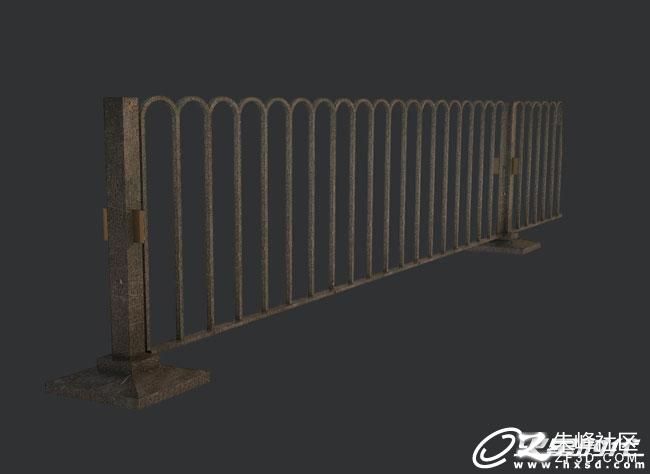

場景-小品2

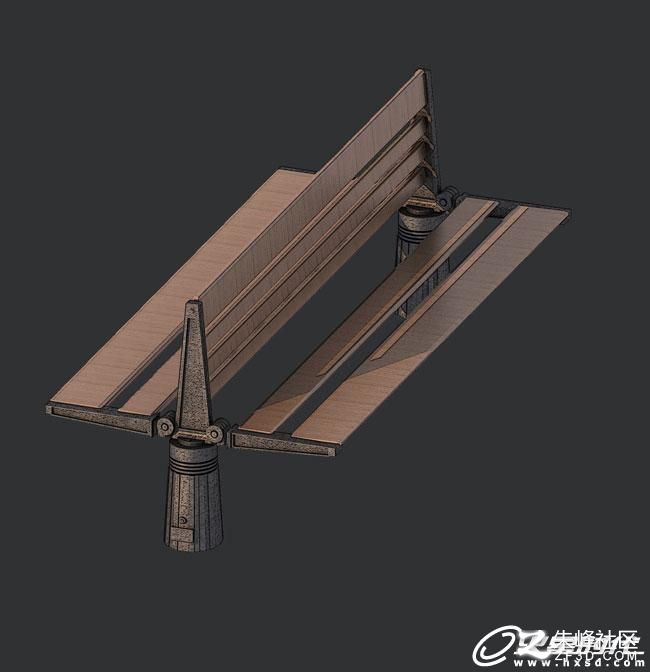

場景-小品3

場景-小品4

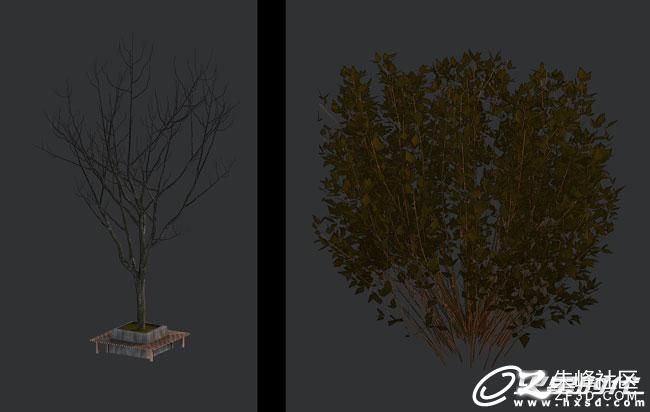

場景-綠化

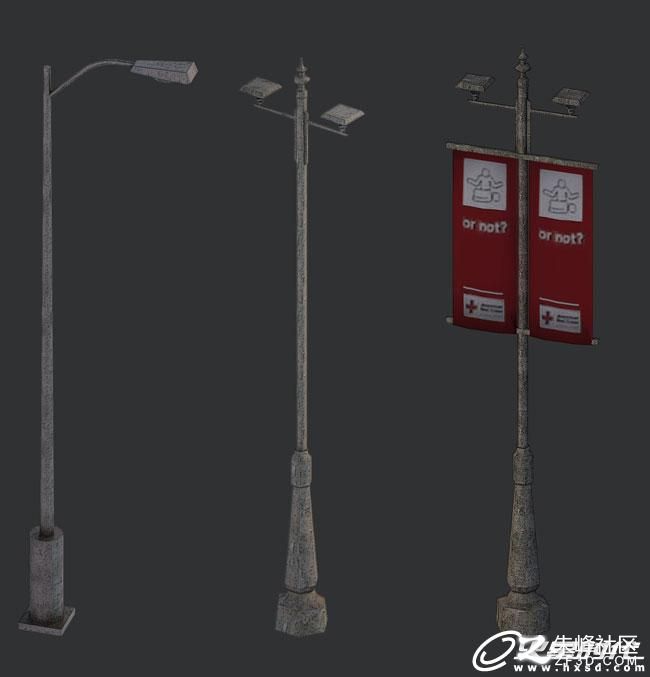

場景-燈桿

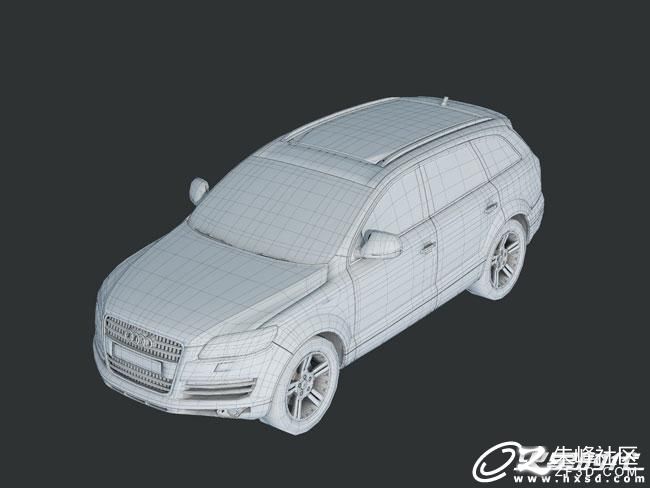

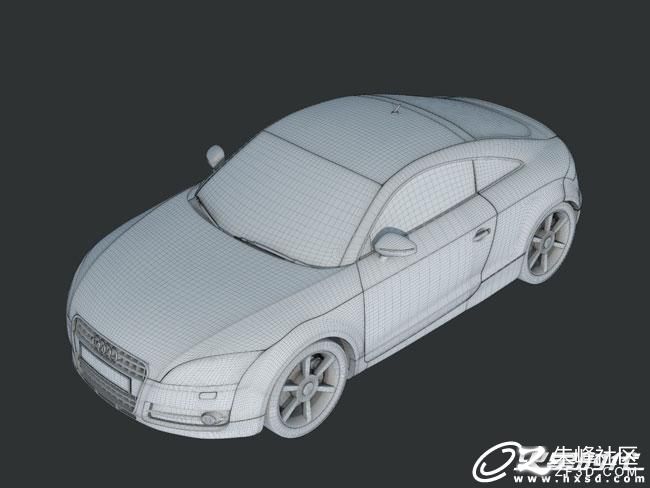

汽車方面使用了我很喜歡的奧迪TT，并在材質上精細的為它調節。（如圖：汽車材質）

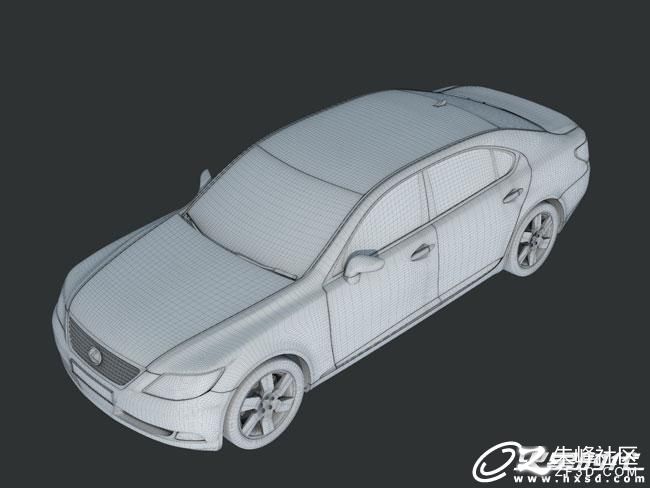

場景-汽車1

場景-汽車2

場景-汽車3

紋理和材質

在紋理上選擇了歐式建筑的常用材料。為了使其具有真實的物理效果，對主體材料加入了一部分的菲涅爾反射。

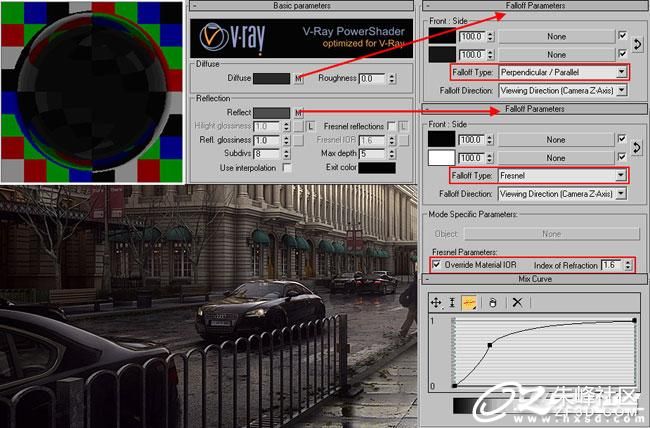

汽車材質1

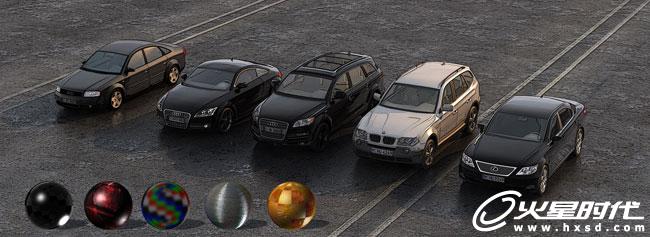

汽車材質2

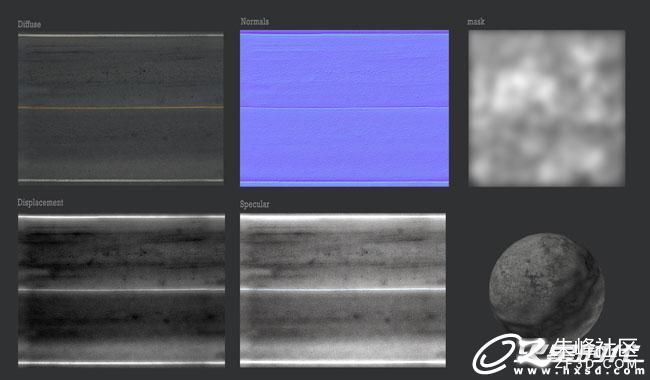

地面要為其表現出真實的紋理，雨后的街景特有的水洼效果。使用BLAND材質來實現。用photoshop繪制出一張黑白色的 通道貼圖放在BLAND的 MASK中，以便對水洼的大小及位置進行調節。（如圖：地面材質）

地面材質

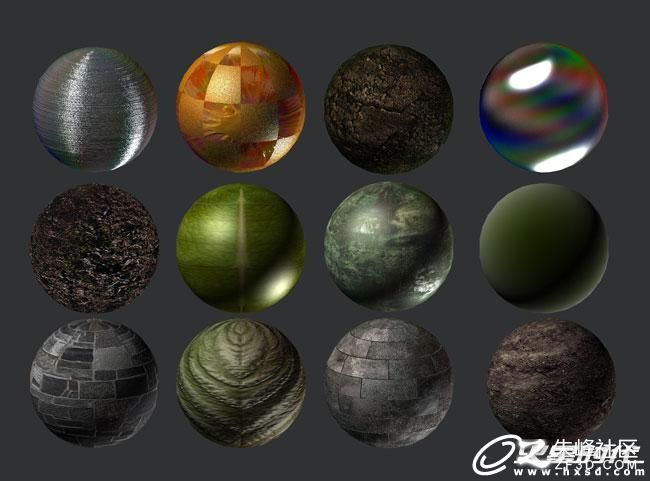

其他的材質每個物體都需要細心的調節，（如圖：其他材質球）

其它材質球

燈光和陰影

燈光是一張圖的重點，因?yàn)椴煌�的光線會給人不同的感覺，每張圖的光線都是非常重要的。由于要表現雨后陰天效果，所以陽光的顏色并不是很濃。帶有淡淡暖色的光線灑在建筑上。關于陰影的表現也是非常重要的，經過不斷地調節。找到比較完美的陰影投射在主體建筑上。（如圖：燈光陰影）。

補光方面使用面光源作為陰天的輔助光線，更好的呈現真實的陰天表現效果。

燈光陰影效果圖

渲染及后期制作

渲染方面選擇VRay渲染器。使用了Reinhard模式。這是較新的一種模式，他可以介于Linear Multiply 于 Exponential 模式之間。使用這種模式可以對效果進行靈活的控制。最后成圖渲染5000*4000 分辨率。為了使建筑細節更加好。將rQMC提高了一些。

在后期制作上需要一張AO圖像來很好的表現建筑的細節，通過AO來表現物體與物體之間真實的光線影響，是比較好的方法。（如圖：AO展示圖）

AO展示圖

后期制作的過程首先要構思畫面的風格，再去對細節進行表現。整體的風格的確定可以使畫面有一個非常好的氣氛，由于制作之前定義作品為體現沿街雨后蕭條沉重的風格，所以在光線及氣氛上需要進行對應的控制，雨后的色調及主體建筑的遠近空氣感是這張圖的重點。細節的表現是一副優秀作品不可或缺的，通過細膩的細節表現使作品氣氛更加完美，感覺非常耐看。包括玻璃室內。每個物體的陰影，紋理等都是需要耐心去調節的。（如圖：細節表現）。

細節表現1
