《Hell Nazi》貼圖制作過程

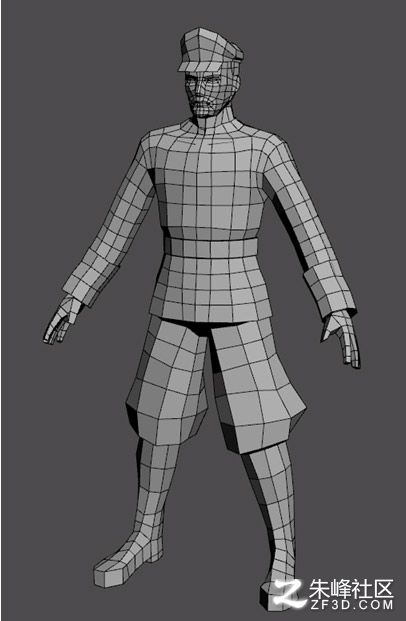

拓?fù)浣Y(jié)構和單人照P
圖2

好了，廢話少說，雖然模型做的不太好，但本著拋磚引玉的思路，但還是大致介紹一下吧

首先一個大致的粗模，我在這一步?jīng)]有做任何細節，只是把大型表現出來
圖3

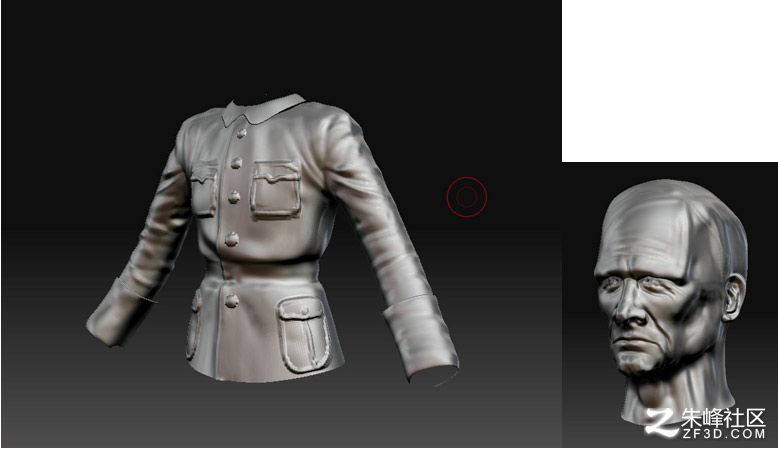

把模型導入到zb3中進行制作細節。。不過我實在不太會做衣服的褶皺- -
圖4

然后我再把模型導回max，使用polyboost依照導進來的模型進行重新制作，以得到一個面數精簡并具有正確的拓?fù)浣Y(jié)構，但細節沒有損失的模型。
Polyboost是一個功能豐富強大的建模插件，也有一定的uv功能，可以在很多地方提高制作效率，向還不會使用的朋友強烈推薦：P
這里主要是使用得polydraw里面的draw on功能。具體的步驟如下：
1． 安裝好polyboost后，在Max菜單MaxScript里，點RunScript，運行Polyboost.mse腳本文件。注意不要點成了OpenScript，否則會打開腳本的源文件。
圖5

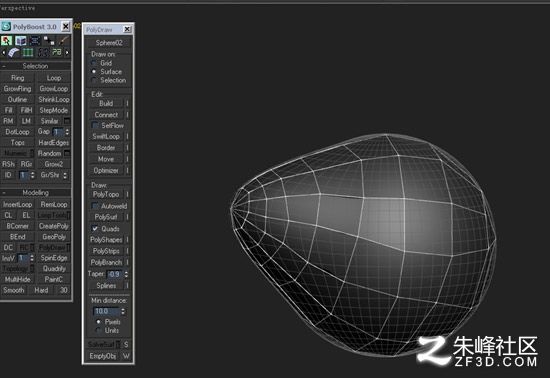

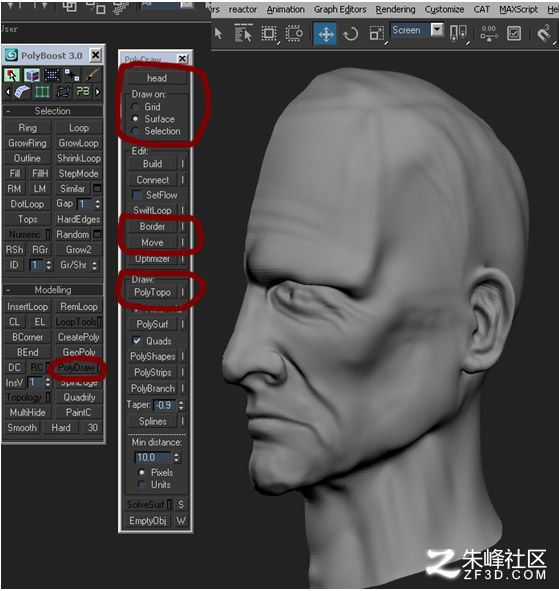

2．Polyboost 界面如下。我們這里主要使用PolyDraw中的幾個功能，注意紅線框中的幾個部分。點左邊polydraw后，會彈出右邊的面板，在最上面draw on里面選擇Surface，然后點最上面的pick按鈕，再點下模型，這樣下面的操作就可以貼在這個高模上了。
另外使用polyboost的這個功能是比較耗費資源的，我把模型刪除掉一半，這樣可以減少計算量，增加速度。因為我知道最后眼睛的部分會掩蓋在陰影中，所以做的比較粗糙。。嘿~
圖7

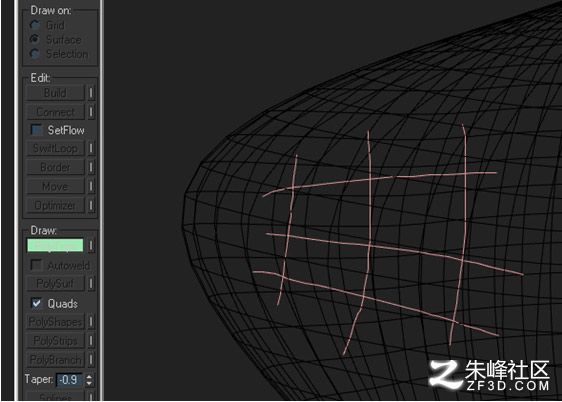

2． 為了簡明起見，我們用一個簡單得幾何體來說明操作方法。先點polytopo（多邊形拓?fù)洌�，然后在模型上依照自己的需要，畫出拓�(fù)渚�條來。（按住shift鍵，可以接著另一條線的末端畫，ctrl+鼠標左鍵可以刪除不需要的線。）完成后點右鍵，即可生成相應得模型面片。這一步需要注意的問題有：（1）劃線不要太快，否則線會斷掉，模子模型的面越多，這個問題越明顯。（2）不要在選中模子模型的情況下劃線，否則新生成的模型會和模子模型和并在一起。（3）不要嘗試一次把整個模型畫完，實際上這個步驟非常容易出問題，生成的面片往往與你畫出的線條不符合。所以我的作法是先生成幾個面片，然后使用polyboost提供的另外幾個更可靠的功能來繼續完成后面的工作。
圖8

4．然后使用border（邊緣）功能
border的操作列表
圖9


LMB鼠標左鍵拖拉：從一個點生成面。
圖10

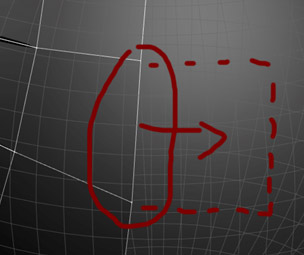

Shift+鼠標左鍵拖拉：從一個邊生成面
圖11

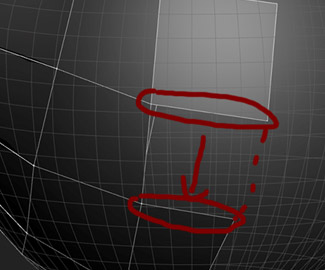

Shift+ctrl+鼠標左鍵拖拉：橋接兩條邊
Ctrl+鼠標左鍵點擊：刪除不需要的面。

最后得到如下的模型。這樣一個既有相同形狀，又有正確拓?fù)浣Y(jié)構的模型就做出來了。
圖12



Polyboost還有其他諸多強大的功能，這里就不再一一介紹了，點擊按鈕右邊的小豎杠可以打開操作說明，有興趣的朋友可以自行研究

完成的角色模型如下，為了做出衣服的褶走線比較亂，應該也是和水平有關吧，我沒有太多制作褶皺的經驗，但考慮到最后是靜貞圖片，也就沒有顧慮太多了：O

圖13

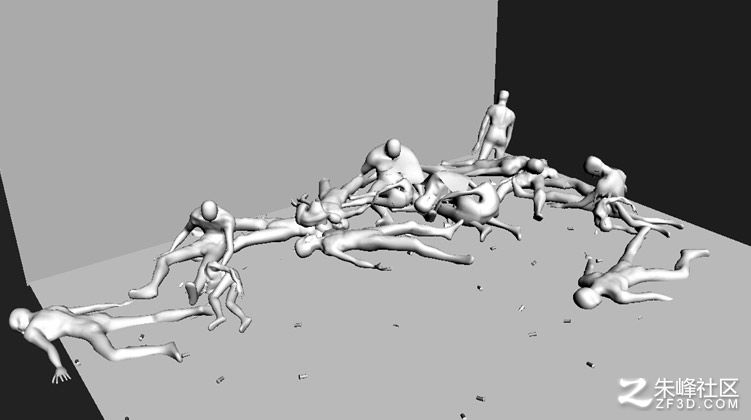

場景的模型比較簡單，使用一個標準的人體簡模，拆分好uv后，綁定，然后擺出各種活法:O，堆放在一起，細分兩級，塌陷，再統一導進zb3里，進行制作出不同的體形，然后導回max，對原模型使用morpher修改器變形，就可以用了。因為初始模型的面很少，所以細分兩級后面數也在可接受的范圍內。不過最后還是覺得細節上差了些，顯得太粗糙了。效果圖如下。
這里有個操作上的細節問題需要注意，就是使用mopher修改器。從zb3導回來的模型不知道出于什么原因，uv的每一個面都會被break出來，這樣雖然并不影響貼圖，但也無法編輯了。特別是如果有大量非常密集的uv點的話要重新焊接都很麻煩。所以使用mopher變形的方法來避免這個問題。具體原因我至今不知道為什么，希望高手能夠指點一下~~~

圖14

模型制作就算結束了，接著是貼圖~

我先搜集了一些貼圖素材，放素材文件夾里。大致有幾個類別，包括血污，德軍制服，老頭的頭部貼圖，槍套，皮靴等。德軍和人頭的貼圖是3dsk網站的，我是在verycd上下到的，不知道國內能不能直接買到3Dsk的貼圖，好像要開通一個專門得網絡銀行戶頭。。知道的朋友教一下阿，我很想去注冊一個，謝謝啦~~
圖15

然后開始具體制作。首先是頭部貼圖。順便提一下，我的顯示器的光線比較亮，所以上穿的圖片可能在有的朋友的機器上看起很暗，如果看不清就手動把圖片調亮點吧，嘿不好意思了哈~
我先制作了一張正常的老頭的貼圖。
圖16

然后忍著惡心把這張圖傷口部分添加上去。。。- -我用了疊加模式，不透明度100%
圖17

然后調整對比度，飽和度和色階，以得到一個爛掉半邊臉的活人貼圖。。
圖18



然后用柔光+30%不透明度疊加上一層金屬，以豐富臉部肌理。
圖19



最后的效果如下
圖20

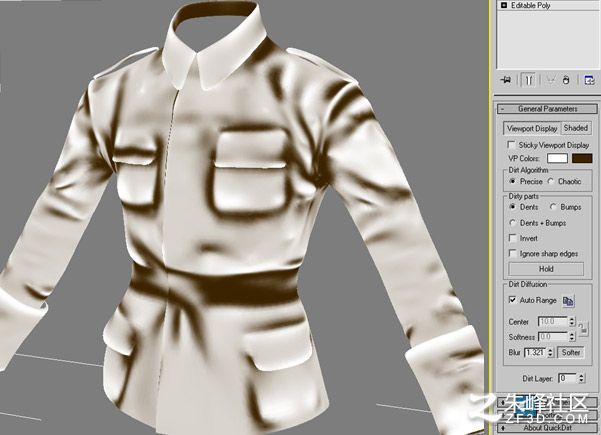

接著是衣服的貼圖。把衣服的uv分好后，我首先把模型導進了max8里，使用quickdirt插件得到了一張dirt貼圖。Quickdirt，可以按照你的要求，根據模型的形狀生成一張灰度貼圖，這張灰度圖一是可作ps里制作貼圖的參考，二是可以快捷的生成污垢或者高光，三是可以強調模型的形體，總之是一個十分實用的小插件�；鹦钦搲�上可以下載到這個插件。 Quickdirt的使用是非常簡單的，基本上使用默認設置就可以了。
其中dirtparts是指填充污垢的區域，dents是凹進的部分，bump是突起的部分，dents+bumps則是把兩種填充方法進行某種疊加運算，我們這里使用dents就可以了。
另外在dirt diffusion里面可以調整污垢色的對比度和模糊度。默認情況auto range是勾選狀態，下面兩個center和softness都是灰色的，由程序自動計算，按auto range后面那個復制鍵可以把自動計算出的數值復制到下面，然后我們就可以按自己需要手動調節了。調整blur則可以控制污垢的模糊程度。
還有就是該插件生成污垢使用的是頂點作色，如果面不夠多的話生成的色彩會產生很明顯的多變形（如果不知道我在說什么的話自己去試試立馬就明白了~~）所以務必細分一兩級，如果還是不行就把blur適當調大些。
最后再啰嗦一句，建議把center值調高些，這樣污垢的對比度較高，以免生成一張很灰的圖，把整張貼圖都弄的很暗。下面是我做的一個效果，附帶參數。
完成后，在export卷展覽里設置尺寸，就可以輸出了。
圖21

圖22

然后終于能夠開始做色彩貼圖了：P 先從素材里找一塊比較完整的制服的布料貼放在背景層做底色，然后把剛剛生成的污垢貼圖以柔光疊加上去不透明度降低到20-30左右，現在可以看到，通過這幾個簡單的操作，我們的衣服已經有了大致的感覺了，特別是口袋的部分，給我們提供了很好的參考線。但這里有一個地方需要注意，就是quickdiet在最左邊的上衣口袋折到里面去的部分也生成了污垢，和外面的部分重在一起，我們需要把多余的這部分檫掉。
圖23

然后剪切素材上需要的部分，粘貼到相應得地方。
圖24



為了添加更多的紋理和污垢，和破舊的感覺，我添加了若干金屬紋理，我通常使用使用疊加或柔光，20-30的不透明度，過程都很簡單，而且都是自己感覺的問題，所以就不給出具體的步驟和參數了哈~~~
另外制作貼圖時，如果還不太熟練或?qū)πЧ�不太肯定，最好使用蒙版，調整圖層等無損操作，這樣不僅給調整帶來更大空間，也方便批處理，比如這里衣服和褲子的兩條腿都是分開制作的，使用調整圖層可以方便的在不同貼圖間互相復制調色效果，大大提高的制作效率。
 圖25

然后添加血跡。。。只要把合適的血跡素材剪切過來就可以了，這里我比較多的使用了整片疊底，以得到顏色比較深的血跡，像是浸入了衣服里面的感覺。
這是最后的效果。其實這個血跡的真實度是大有疑問的，血跡的形狀，顏色應該由衣服的材料決定，但我又不太清楚軍裝的用料是什么，如果對這方面有了結的朋友請指導我一下。。。
圖26

褲子的制作，我給兩條褲腿分別作了貼圖，以免對稱顯得不自然。步驟完全一樣，就不再重復敘述了哈~~
圖27

皮帶，皮質的東西因為表面比較光滑，而且不吸水，血跡顏色應該比衣服上的更鮮艷些，所以這里整片疊地就不太合適了，我用的是疊加或者直接調節透明度的方法。
圖28



靴子，為了破除對稱，也作了兩張。
圖29



手部的貼圖，我也添加了爛掉的感覺，但是渲染出來后幾乎完全看不出來。。- -關于手部貼圖的制作，我感覺如果先分好模型uv再來貼圖會很麻煩，因為每一根手指的每一個關節都要重新對位。。我建議先把貼圖做好，再用uv來進行適配，這樣速度會快不少，而且做起來比較輕松。
圖30

墻壁，如果我沒記錯的話，墻上的血字應該是beatiful的德文拼寫：O
這里我希望做一個很怪異，骯臟的金屬墻面，像是寂靜嶺中異世界的那種感覺。具體制作是非常簡單的，只要把一些素材拼合疊加起來就行了，這一步關鍵是需要不斷的嘗試和經驗的積累，還有心中要有一個盡可能明確的想法，這樣可以大大減少無謂的嘗試。
圖31

材質渲染方面，我用的是巴西渲染，皮膚用了skin shader，參數只是大致的調了一下，聊作參考吧。因為臉上血肉模糊，所以wetness和oilness調的較高，以表現血淋淋的感覺。
圖32


后來又朋友說我的衣服袖口的部分很像石頭，褲子的部分像陶瓷。。應該一方面是模型問題，另外也有材質沒有仔細調的原因，反省中。。- -

燈光

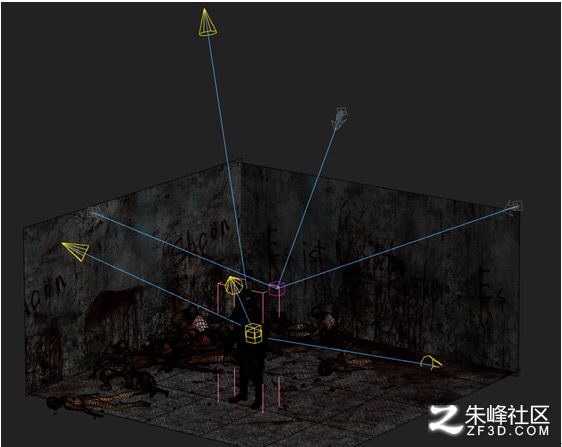

燈光設置方面我也做的比較簡單，三盞巴西燈光做基本的三點照明，其中主光增加了體積光，最上方的冷色聚光燈加強了給角色左邊勾勒出一道很強的輪廓，下面三盞聚光燈是專門給手部，帽沿和手槍增加高光的。
圖33


然后我渲染出普通圖片，體積光和Z-depth三張圖，在ps里進行合成。使用z深度圖片可以方便的再ps或其他后期軟件里制作出景深的效果，不僅快速，而且可控性強。具體方法是，先把Z深度圖片放到Ps的Alpha通道里，然后回到原圖，使用濾鏡-模糊-鏡頭模糊，
這是Z深度圖。
圖34


圖35

使用深度圖所在的alpha通道作為深度映射源。這樣就可以使用下面的參數，方便的調節景深效果了。另外如果渲染得到的深度圖層次不夠的話，可以再ps里修改對比度，或其他任意方法進行處理，可控性超強~

然后是體積光層。直接放到原圖上面，使用濾色模式就可以了，當然只要你愿意，也可以做任意的修改。
圖36
