Maya制作《二戰報社》寫實場景



導言： 看到這幅作品的朋友們肯定一眼就看出來，這是一幅很有故事的作品。下面我就以這幅作品為案例，重點講解一下Maya中關于寫實場景的制作、做舊臟痕材質的運用以及對場景的整體把握等內容，希望對大家今后的軟件學習有所幫助。

作者簡介：

吳領，主業：3D影視模型設計師，擅長使用軟件：Maya、ZBrush、Topogun、Unity3D、Photoshop等。

參與項目：《龍之谷之黑龍崛起》、《植物大戰僵尸2》、《蹦跶》等。

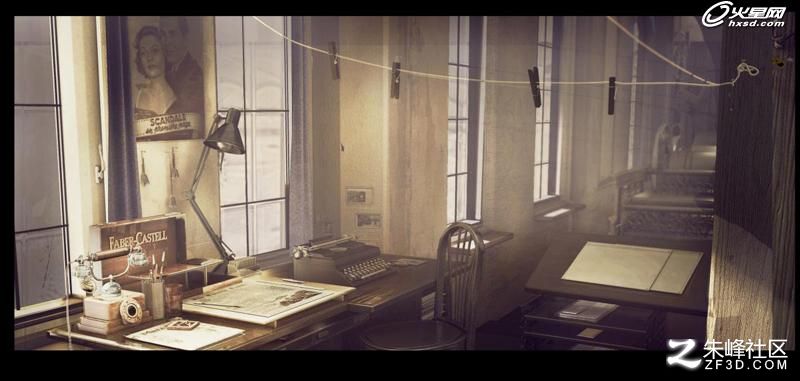

最終效果圖：

整體思路

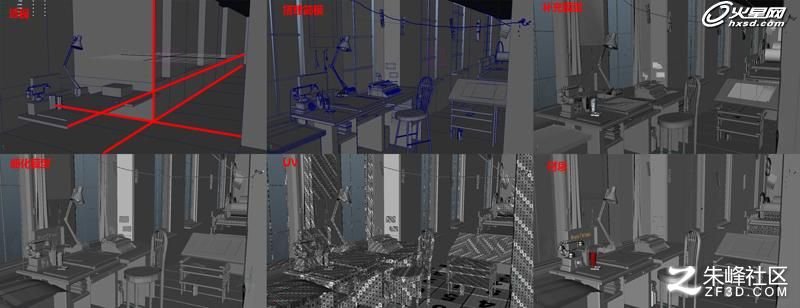

一、建模及布局二

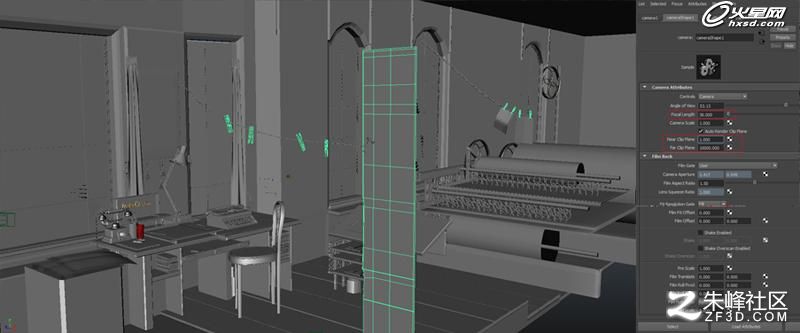

在項目開始的第一周，首要要解決的是透視以及從底模到高模的搭建。這個步驟是非常關鍵的。我先在Photoshop里畫好透視和引導線。在Maya里創建攝像機并調好焦距。

然后要確定好構圖，構圖的好壞直接決定了作品的成敗。模型的制作是一個很費時間的漫長過程，本幅作品中的場景的模型制作并不復雜，是由一些簡單的小模型堆砌而成，有點耐心就行。遠景的東西往往不需要過多的模型去表現，利用簡單的貼圖就能夠表達出比較好的效果。在攝像機設置階段，調準攝像機的焦距，使透視感正確。

二、UV與貼圖的制作設置

第二周通宵完成貼圖的繪制（全部手繪），我為了就是從這個作品中提升自己的手繪貼圖能力。最后的結果我很滿意！

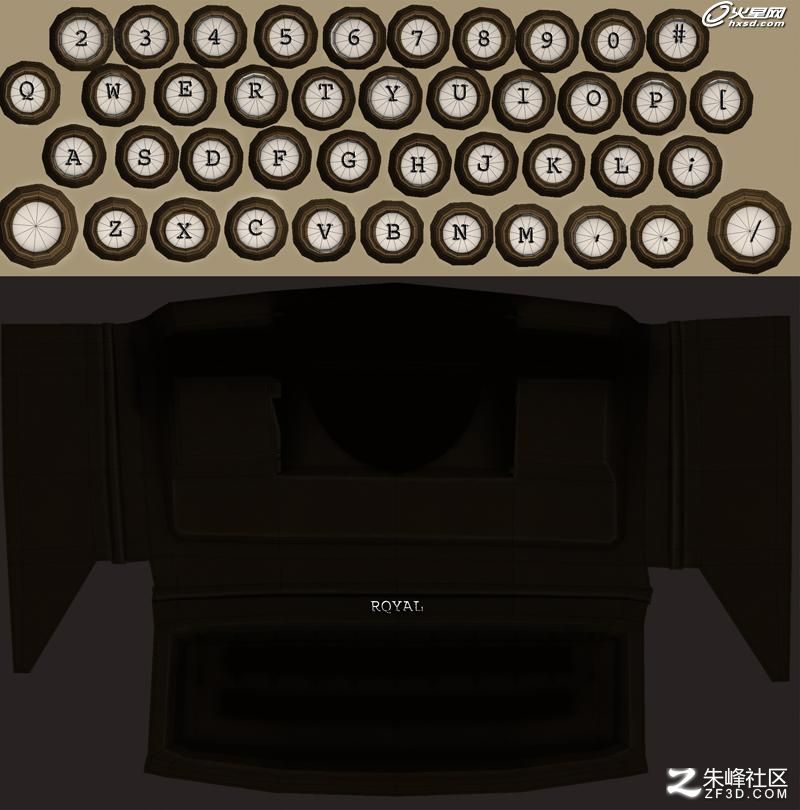

開始畫貼圖

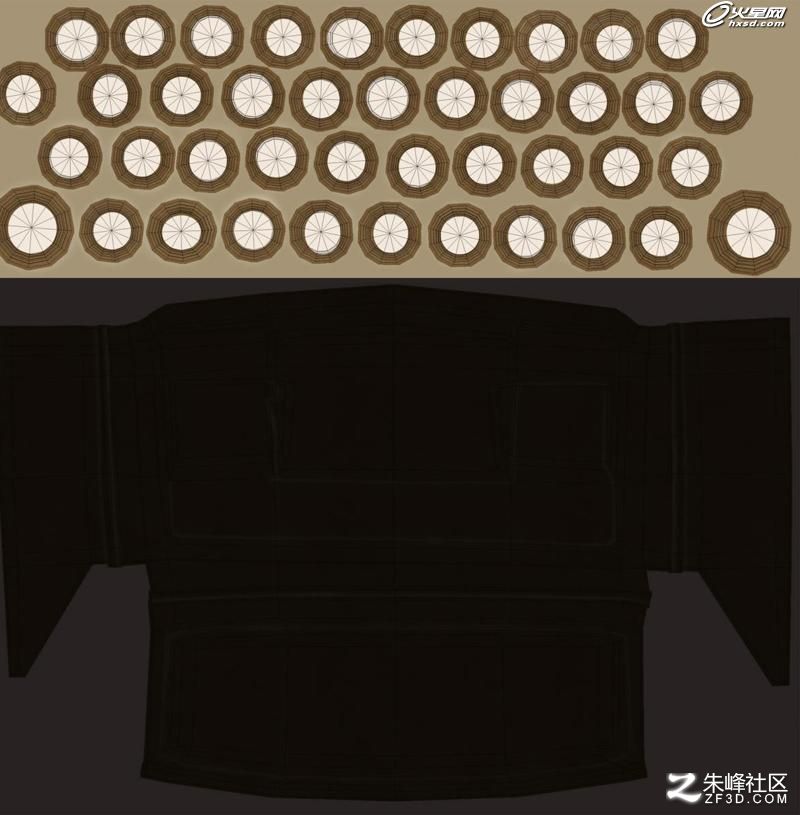

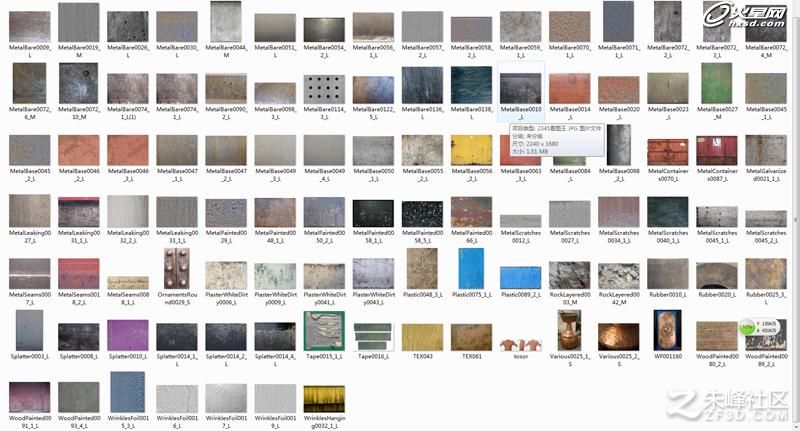

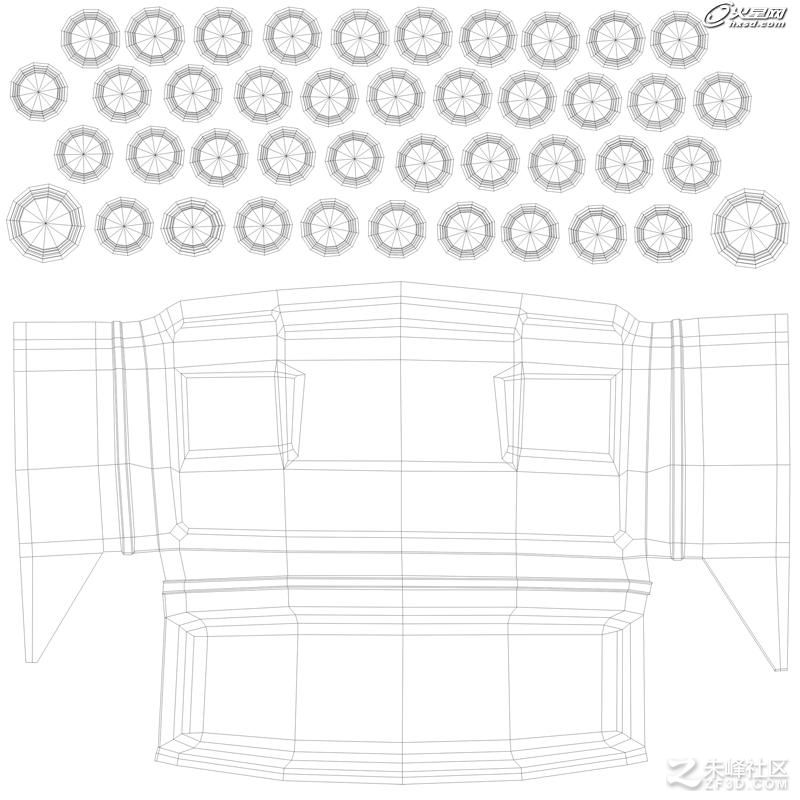

基礎UV，在這個的基礎上疊上基礎紋理，選擇一些生銹的紋理做劃痕和臟跡。

將臟、水漬、生銹、泥土用通道的形式加在貼圖上，使一張只有底色的貼圖豐富起來，包含更多細節！越寫實的東西要適當?shù)目刂婆K漬的使用。太多會讓人覺得像游戲模型了。

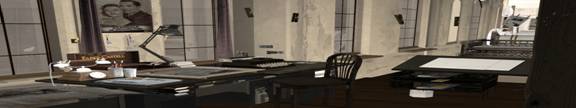

我們一起來看一下Diffuse的效果

三、主光和環境光的設置

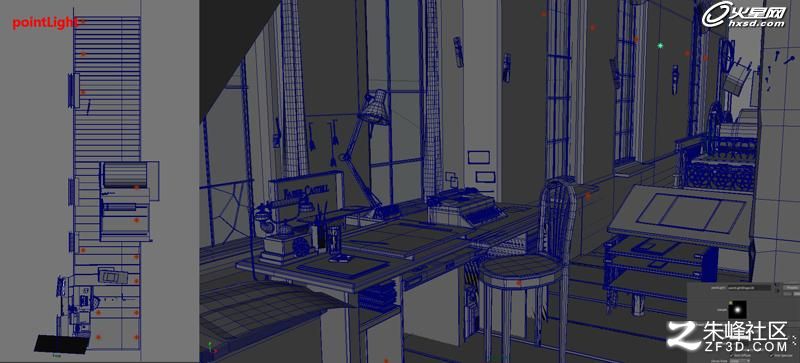

在這個場景中我使用了pointLight模擬環境光，采用了這種燈陣的形式，讓燈照射的環境更加自然舒服。用這種燈陣的方法很簡單實用，對機器的消耗也不高。

1、首先創建一個pointLight作為基調燈，從頂視圖上看，基調燈偏移攝像機平均在左右。從側視圖上看，升高基調燈在攝像機上，使你的場景主體采光距離攝像機1角，基調燈要比主體前面的其他光源都亮一些，它是最主要的陰影投射來源，高光和最深的陰影也是由它來決定的。

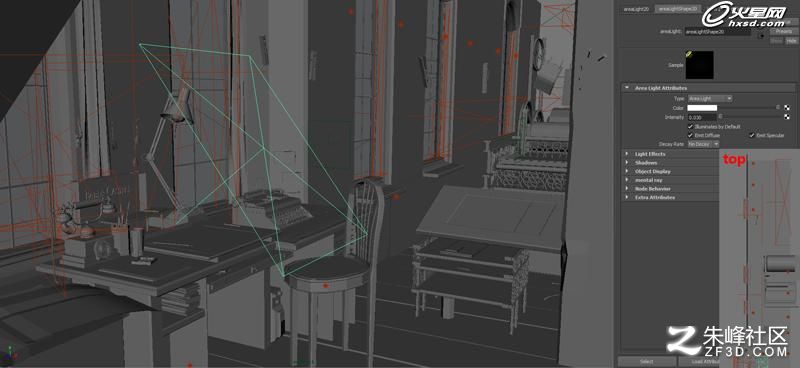

2、至于環境光，我們考慮到圖形的暗部不需要太多的細節，所以使用light的areaLight燈光類型就可以完全解決暗部的照明問題。面光源可以很好的控制窗格透過的光，加上一些霧效和volumeLight就能很好的展現透光的效果。

3、這里需要注意將不可見（invisble)選項勾選，否則燈光的面片就會被渲染出來，影響后期的處理。強度模式我們選擇溫度。

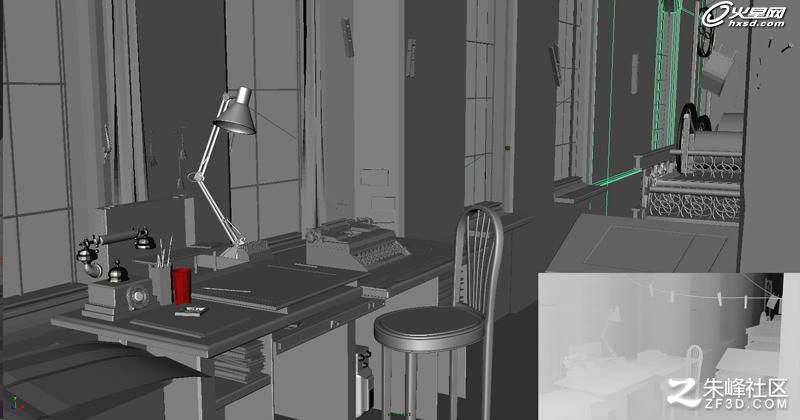

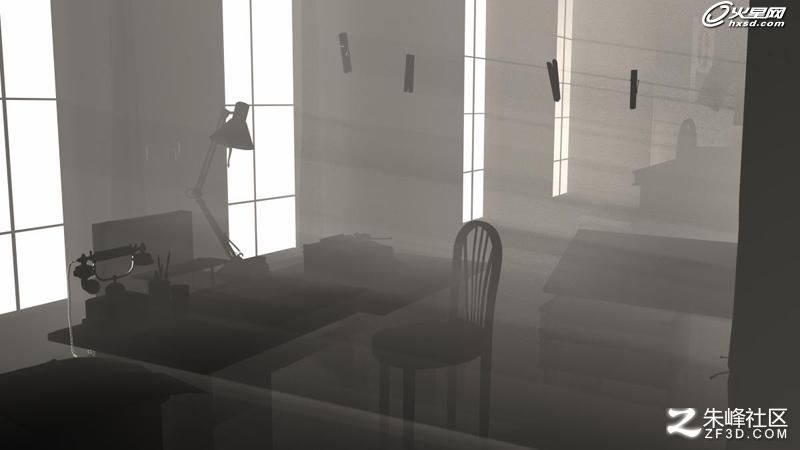

4、下面我們打開渲染器面板，打開Mr渲染器，在渲染元素中我們使用VRayZDepth通道，Z通道有助于我們PS后期處理景深關系。渲染測試一下，效果基本出來了，通過PS后期添加背景，簡單較色就大功告成了。

四、分層渲染與后期合成

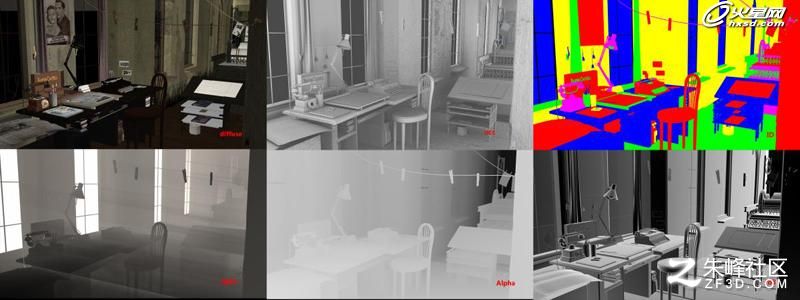

一起看看分層渲染吧

第三周和第四周開始燈光、分層、和渲染。我分了8層分別是Diffuse、Ao、light、Roll、高光、陰影、反射、Alpha通道等，還要注意的是在同一站燈光下，你調整color是改變他本身的色彩信息，變的是rgb值，但是改變diffuse改變的是接受燈光后，法線反饋到攝像機后的顏色，但是rgb值沒變。一般我們渲染的時候都是渲染的diffuse層。分層的時候要把燈光導進去，然后渲染出來的就是diffuese層了。然后在做動畫渲染的時候，人物、BG、FG都是要分開層渲的，如果有遮擋關系還要選出遮罩。

人物和BG都是單獨打光的，在一些高要求的渲染里面，如果物體受到BG影響，要渲染出反射層、折射層、AO、景深、法線等等。

簡單說一下我的合成思路：

現在打開Diffuse層，疊在背景上。

疊上AO、反射、高光、light的效果，可以發現物體的材質區分開了，明顯的高亮出現。

看起來要穩一些，體積感和分量感比較重，有了燈光的陰影的效果，把車燈用畫筆畫上黃紅橙在圖層上疊加，做出輝光的效果來。

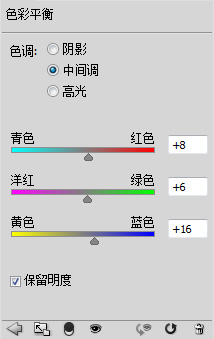

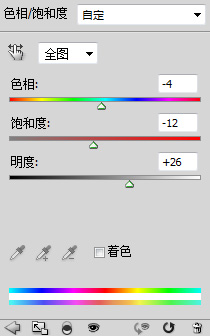

把常用的一些色階飽和度和色彩，使用光效插件，添加一個高光點，這些小的細節往往使畫面更生動。添加暖色受光面，使畫面產生冷暖對比，讓畫面更加生動。

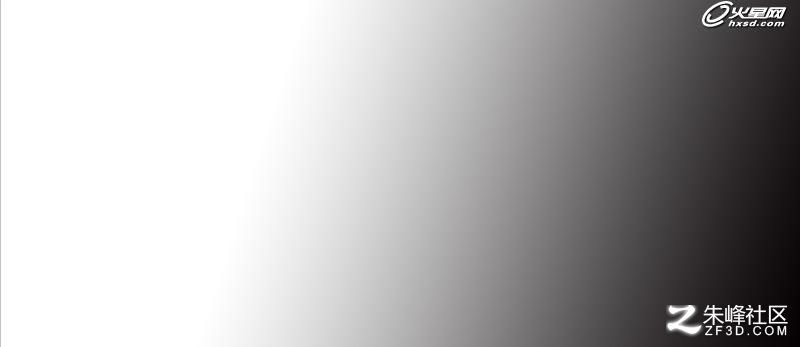

加入漸變，以柔光的形式可以使畫面有過度漸變的層次感，再加入紅綠色的漸變可以使文件在顏色上有個冷暖的過渡。

感謝大家觀看，希望對大家有所幫助。
