利用Rhino+GH+AI的數據可視化表現

文/張可天

使用軟件：Rhinoceros, Grasshopper, Illustrator

編者按：可可這次又帶來神級教程，可以說完美的解決了一大類圖解的繪制思路問題。我經常被問到類似文中的數據可視化圖解“是怎么畫的”這類問題，無奈對于數據處理方面，我知之甚少。相信今天的這一篇文章能夠?yàn)榇蠹医饣蟆?/p>

作者簡介

---

張可天
張可天是2015年畢業于天津大學的建筑學碩士。目前就職于天津市設計院。他專長建筑方案設計及表現，基本功扎實，而且他也一直樂于分享他總結到的技巧，曾經在人人網上接連發表過多篇圖文教程：《可可這樣畫》系列。同時他也是專筑網《SketchUp極速出圖八講》的主講人。

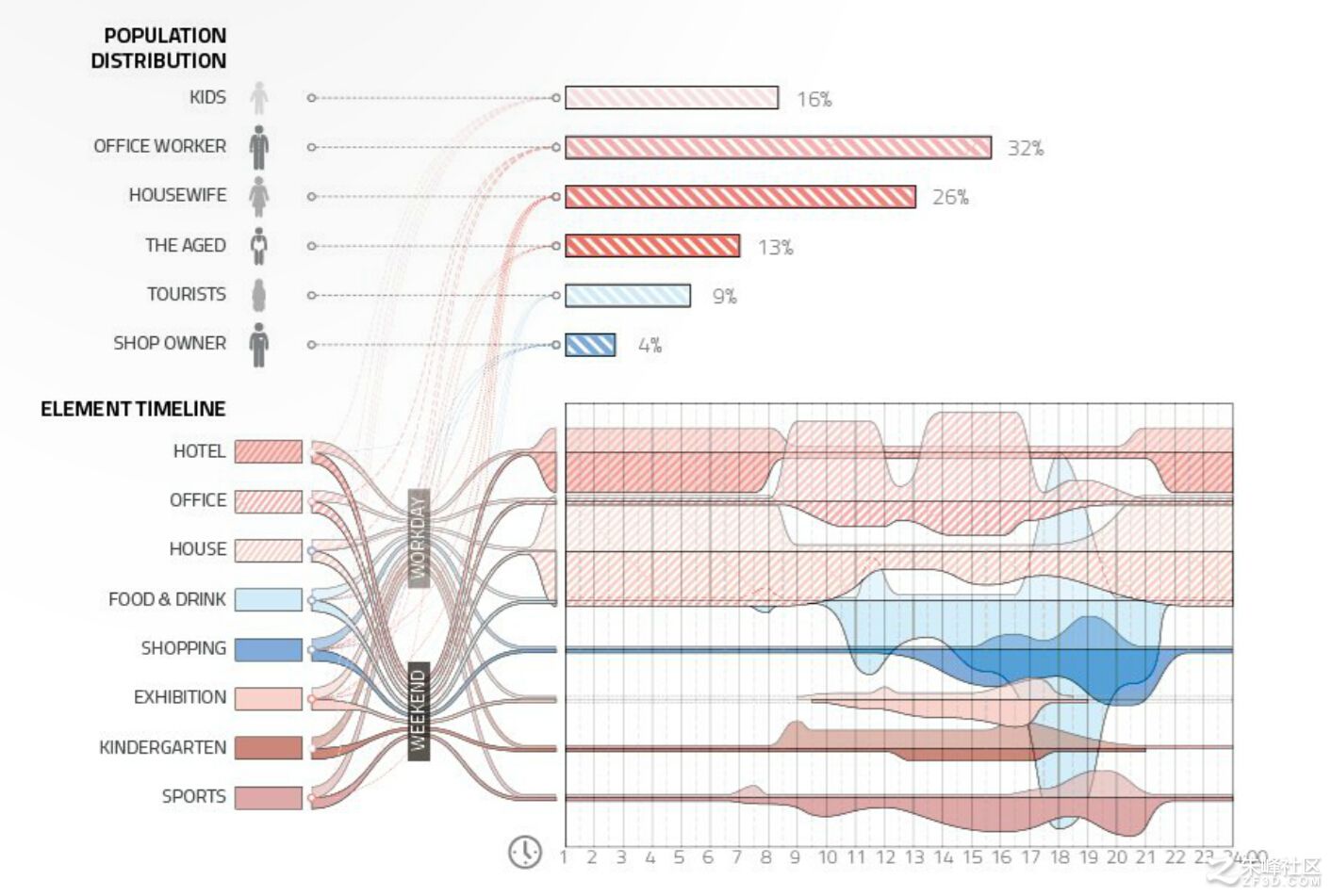

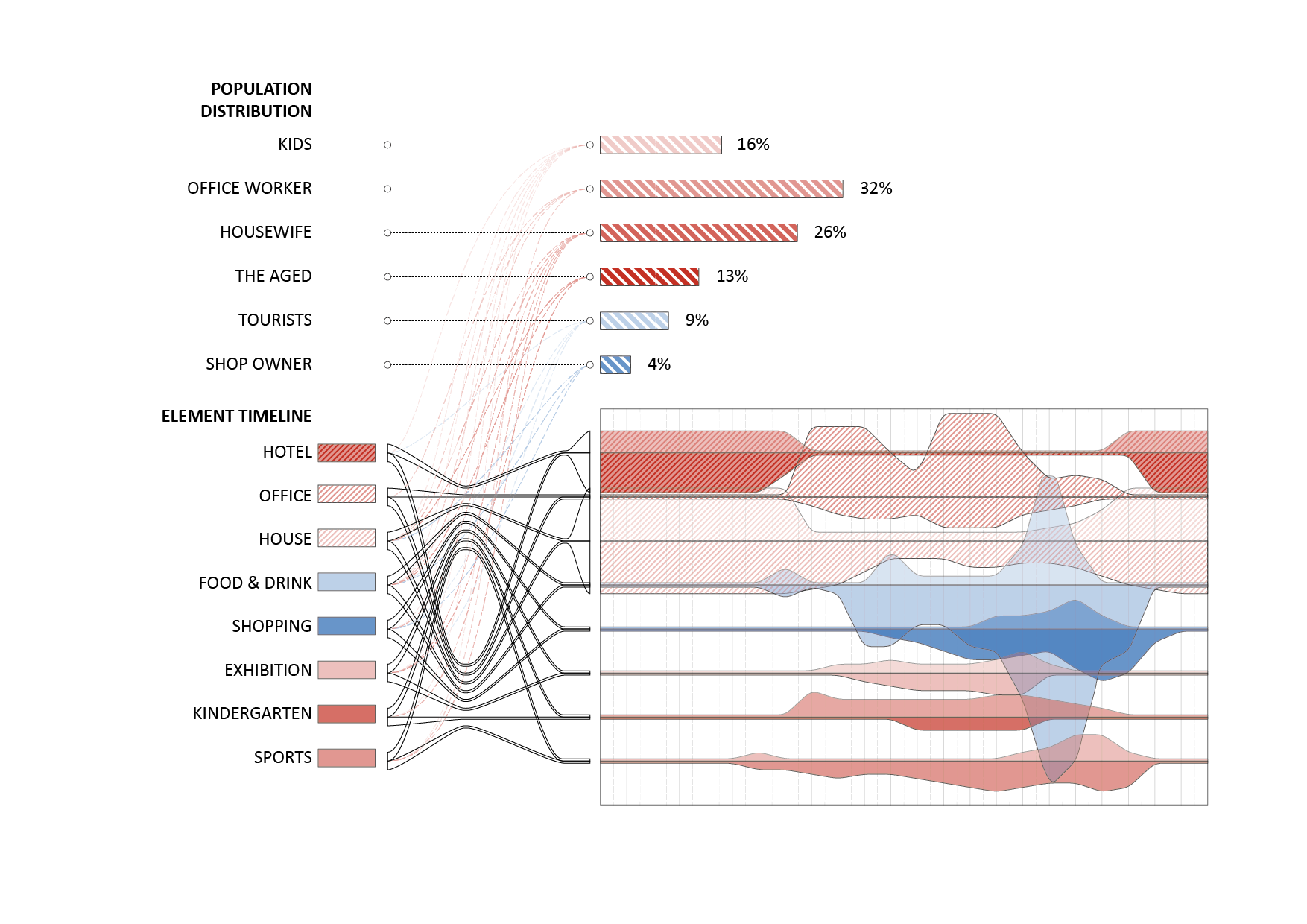

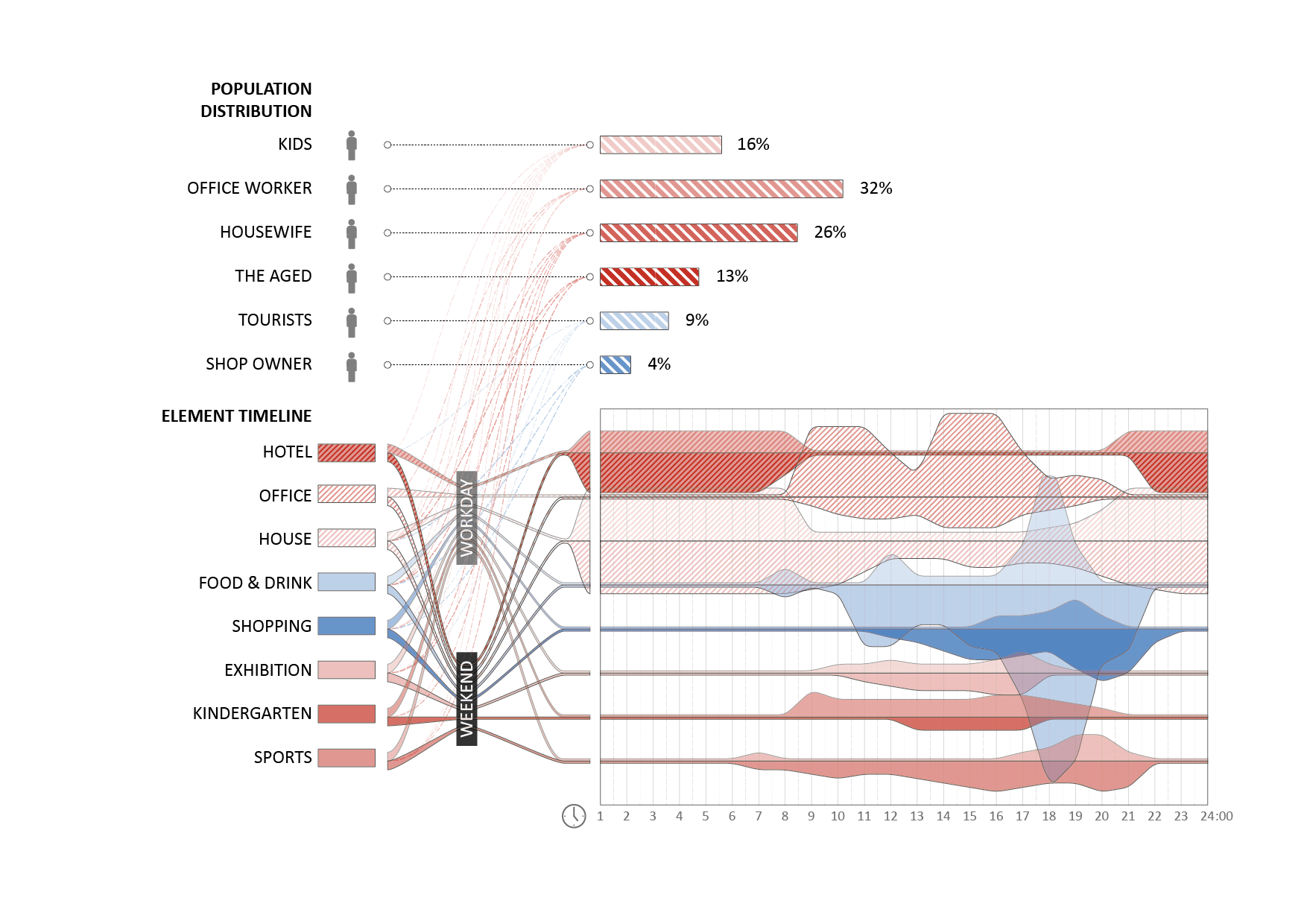

這是一篇我在知乎的回答（點擊這里查看張可天的知乎答案），題主提出的參考原圖如下，希望能夠得知這張圖的畫法。

我嘗試用Rhino+Grasshopper畫圖并導入AI修飾，步驟如下：

1.取得數據

樣例中的圖應該是有數據來源的，可能是作者調研或文獻摘錄的。我并沒有這些數據，所以我把原圖中的數據大概加估計地逆向回來。數據的存在形式有很多種，我使用了比較常見的一種，將數據放在一張EXCEL表格的兩個SHEET中，如下圖。

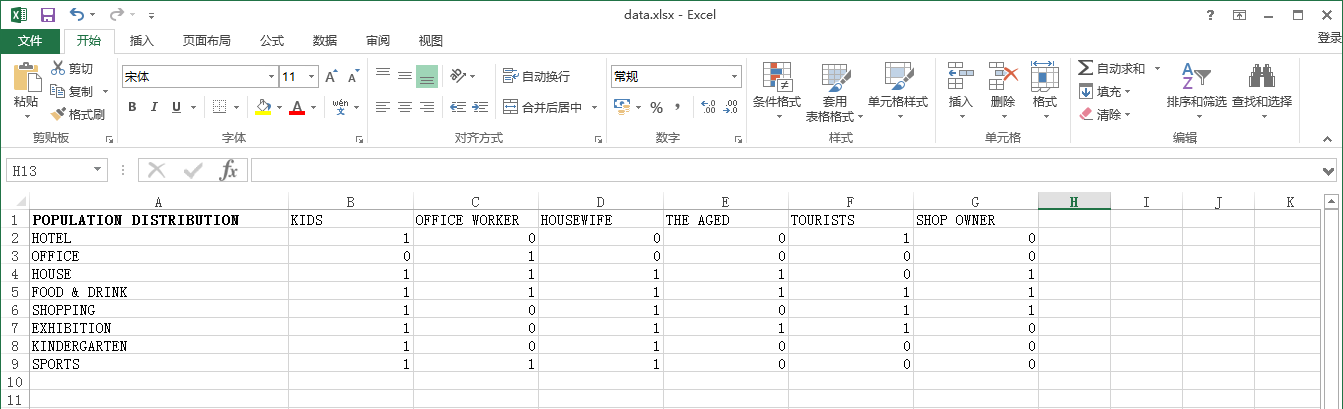

Sheet1是一張映射關系圖，是樣例圖中從右上方到左下方的那些個映射曲線數據。excel中，橫軸是“人口分布(Population Distribution)”中的各類人，縱軸是“元素時間表(Element Timeline)”中的那些“元素(Element)”，“0”代表著沒有映射關系，“1”代表著有映射關系。

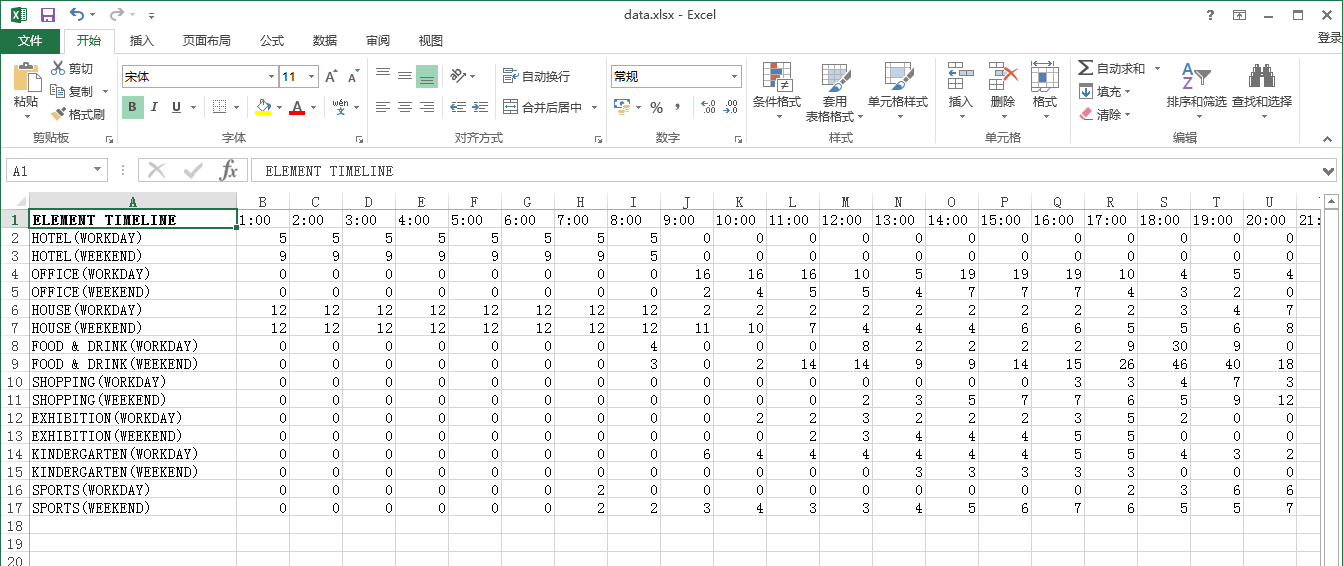

Sheet2是一張時間數據圖，是樣例圖中右下的那張大表格的數據。excel中，橫軸是樣例圖的“時間點”，縱軸是“元素(Element)”，其中的數據根據原圖中的意思，應該是某個“元素(Element)”在“工作日/休息日（Workday/Weekend）”時，特定的“時間點”上所接待或容納的人數。我并沒有看出來樣例圖中該數據的單位，所以我臆測了一下。我以垂直方向一格代表“10人”為單位，讀取了這些數據，得到上表。

2.導入Rhino
我使用Grasshopper中的Bumble Bee將Excel數據導進來，這個插件是我能夠找到的導入Excel表格效率最高的一個插件了，并且好處是他可以導入一個文件中的不同的SHEET，非常方便。下圖中的Panel中，你可以看到，Excel數據被完整的導入進來了~

3.建立第一部分——映射曲線

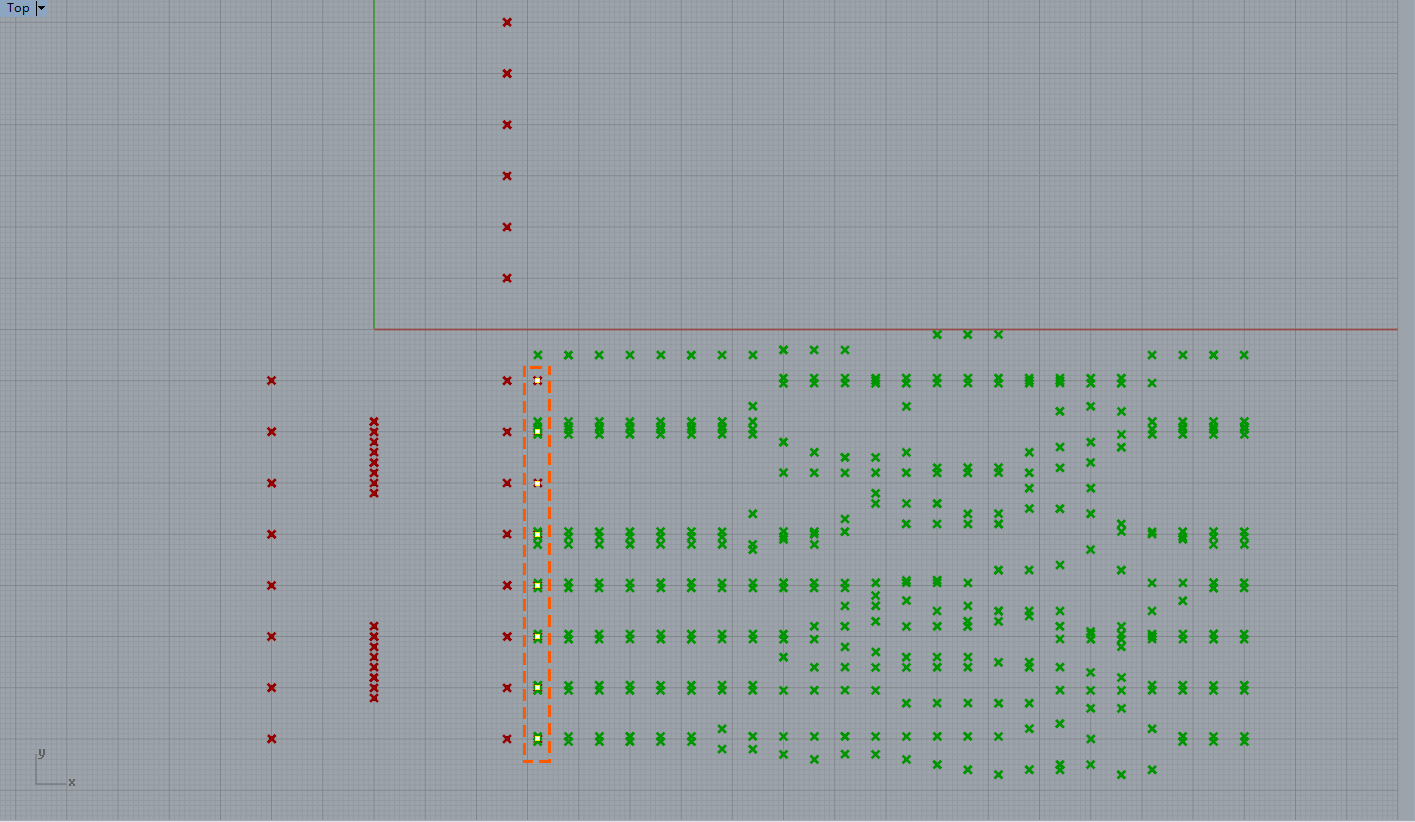

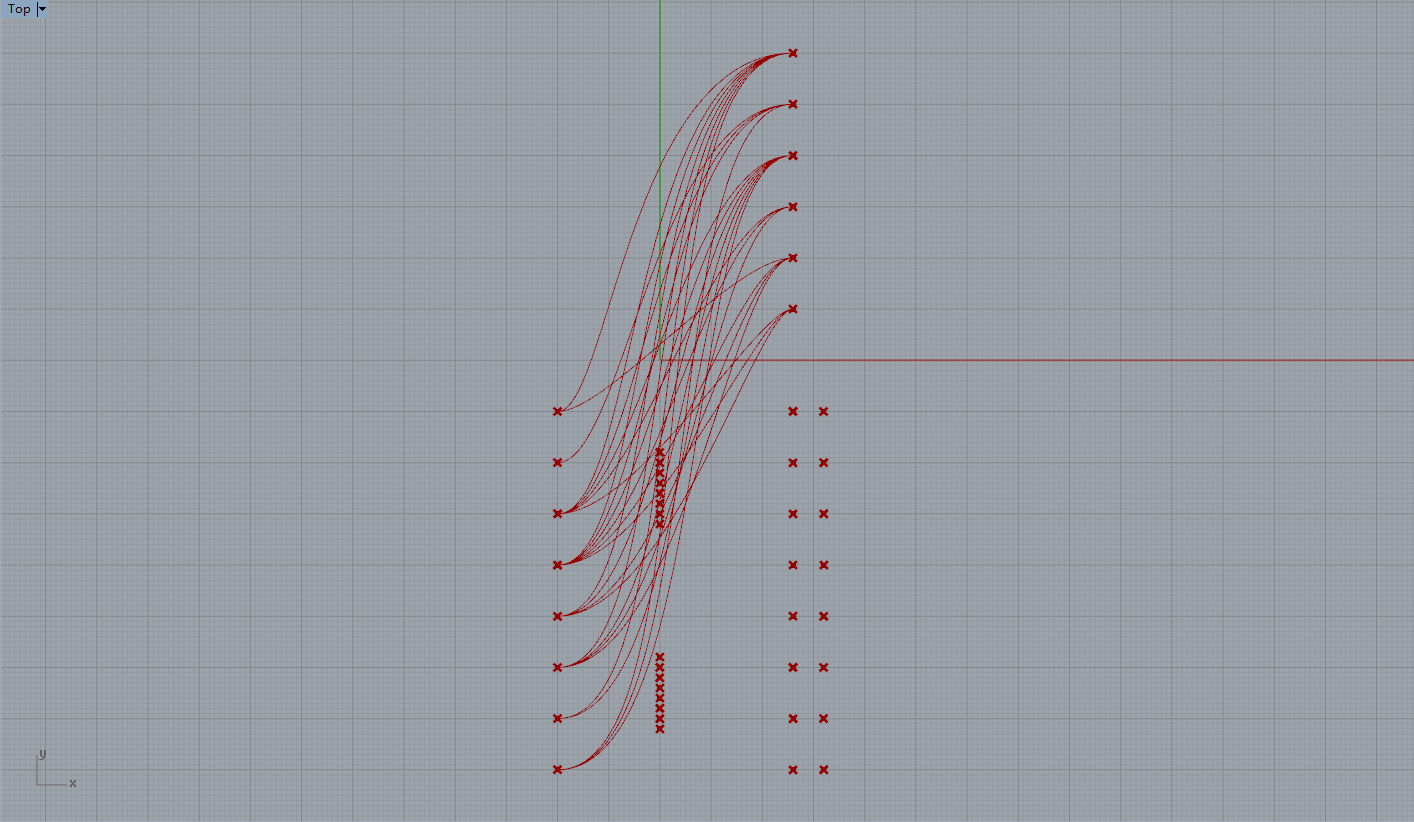

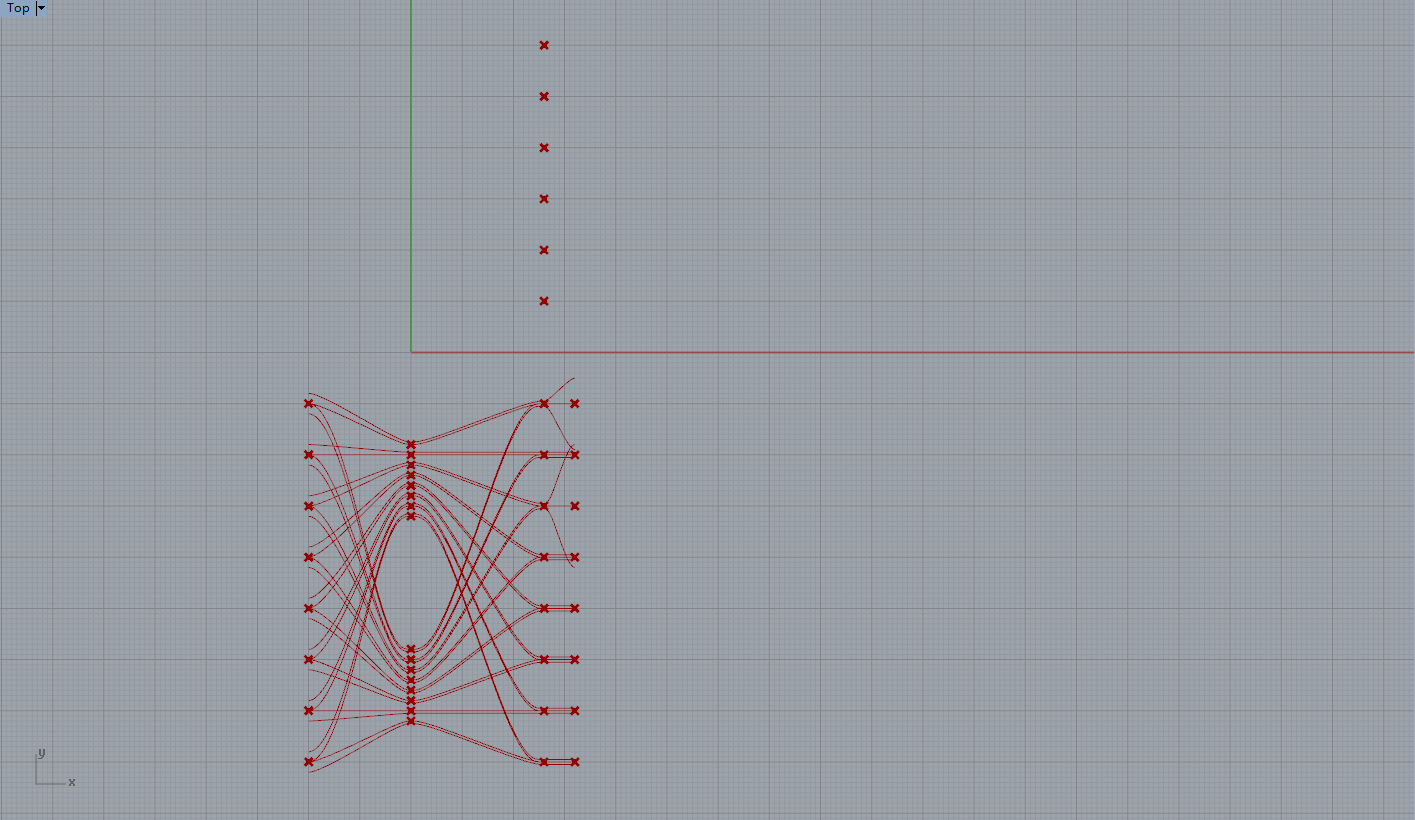

先不要急著建立曲線，我們需要先知道這些曲線畫在哪里。我先在Rhino的頂視圖（Top View）中，模擬樣例圖中的位置，建立了各個曲線的起點和終點位置，并將它們拾取到GH中。務必注意拾取的順序，防止出錯。如下圖：

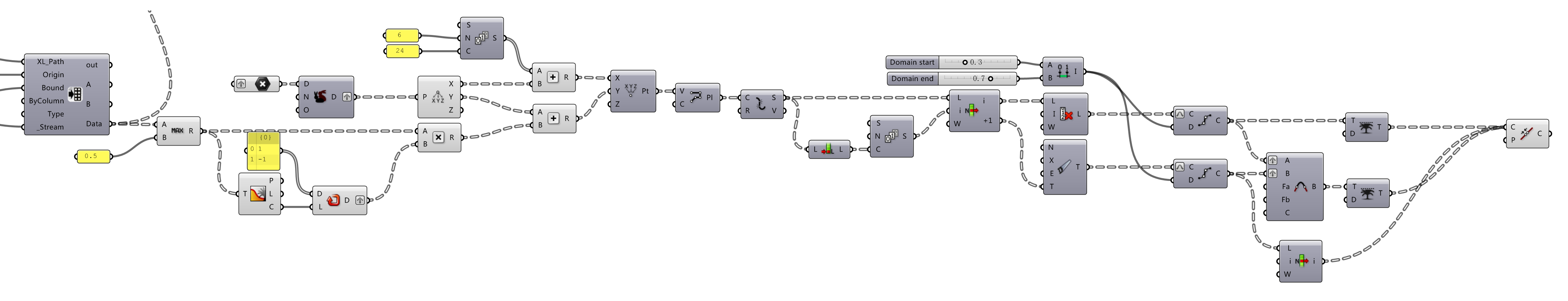

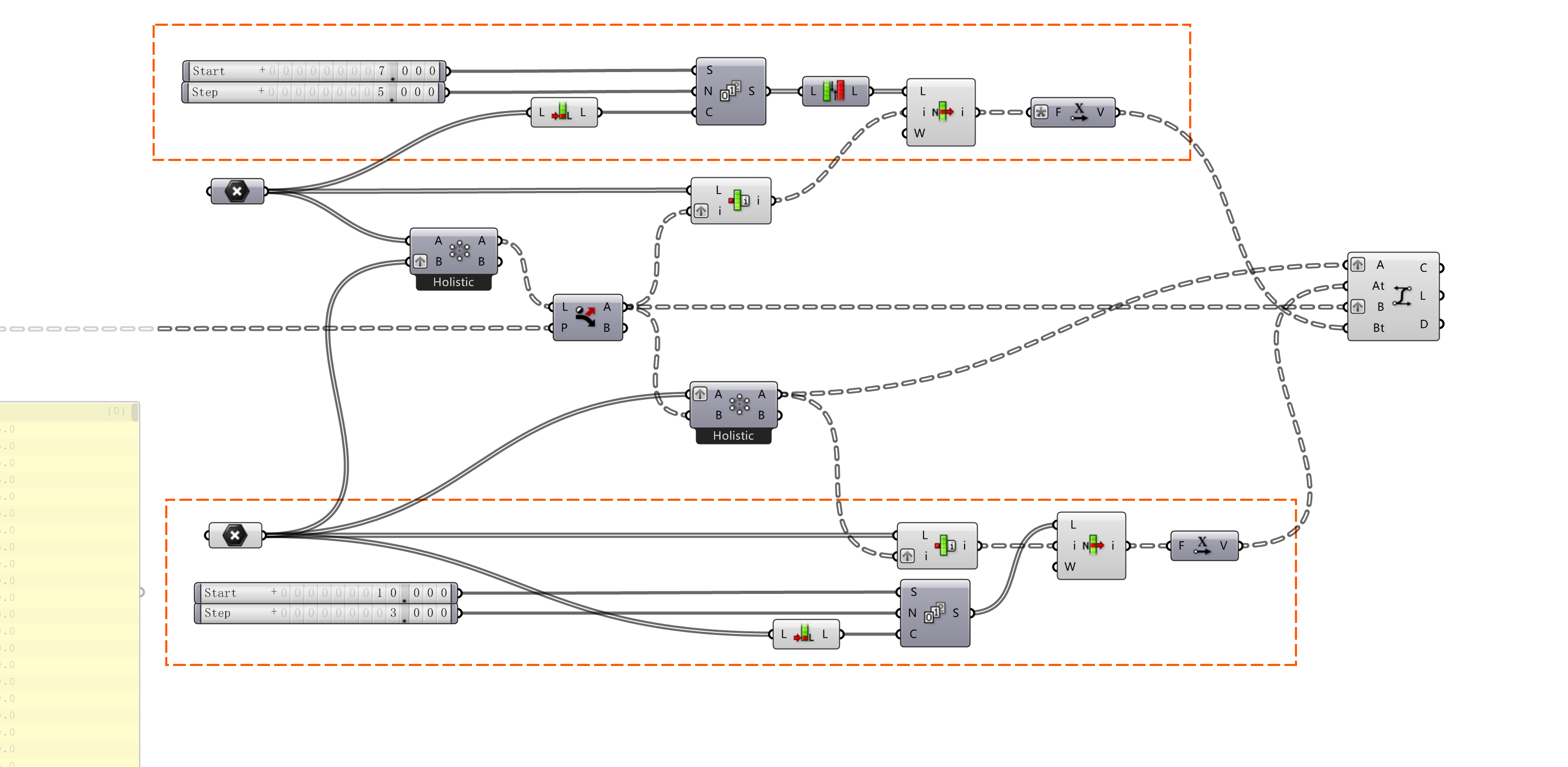

之后我用了一些數據變換來讓映射數據轉換為點和點的對應數據，并把它們用Besier Span運算器連接起來。特別需要注意的是，使用大小相同的X向量作為Besier Span運算器中各映射點間的連接線的切向向量容易造成曲線區分度太低，所以使用了下圖中橘色虛線部分的做法，按照連接線兩側映射點的高低位置不同，賦予不同的X向量大小，增加了曲線的區分度。（我發現原圖應該是手動繪制的，即使按照我這樣區分依然很難辨識曲線關系。。。水平有限請諒解）

結果是這樣的：（-_-!!!）

4.建立第二部分——時間表

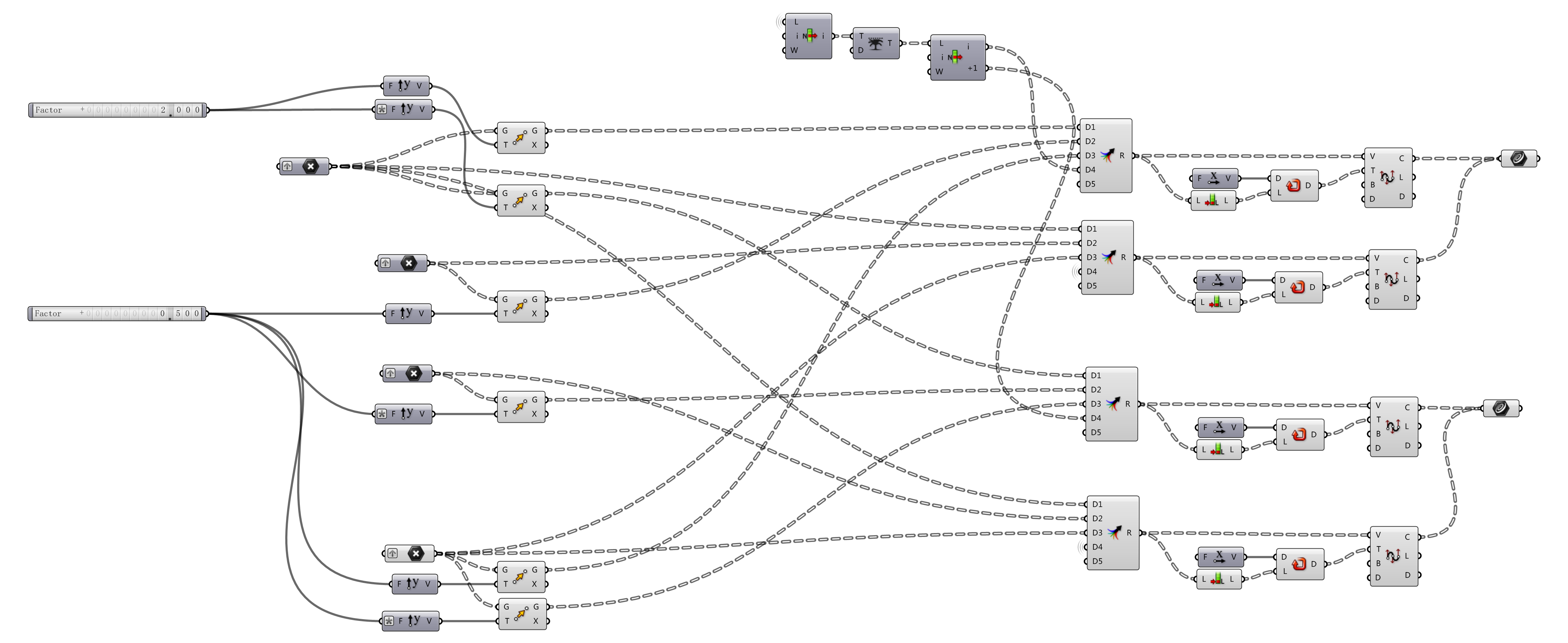

下面我處理了時間表數據，我首先將下圖中橘色虛線框中的點沿X軸復制，得到了每行24個用于對應時間數據的點。然后我把Excel導入的數據做了一系列的數據變換先將數據分好組，然后將他們的值依次賦給上述相應位置上的點的Y坐標值，這些點就有高低變化了。需要特別注意的，我反復觀察了樣例圖，發現原圖為了讓時間表中的曲線看起來不會太細，時間表數據中沒有“0”這么小的數據（防止時間表中的線過細），因此我將最小的數據控制在0.5。這些點的結果如下圖：

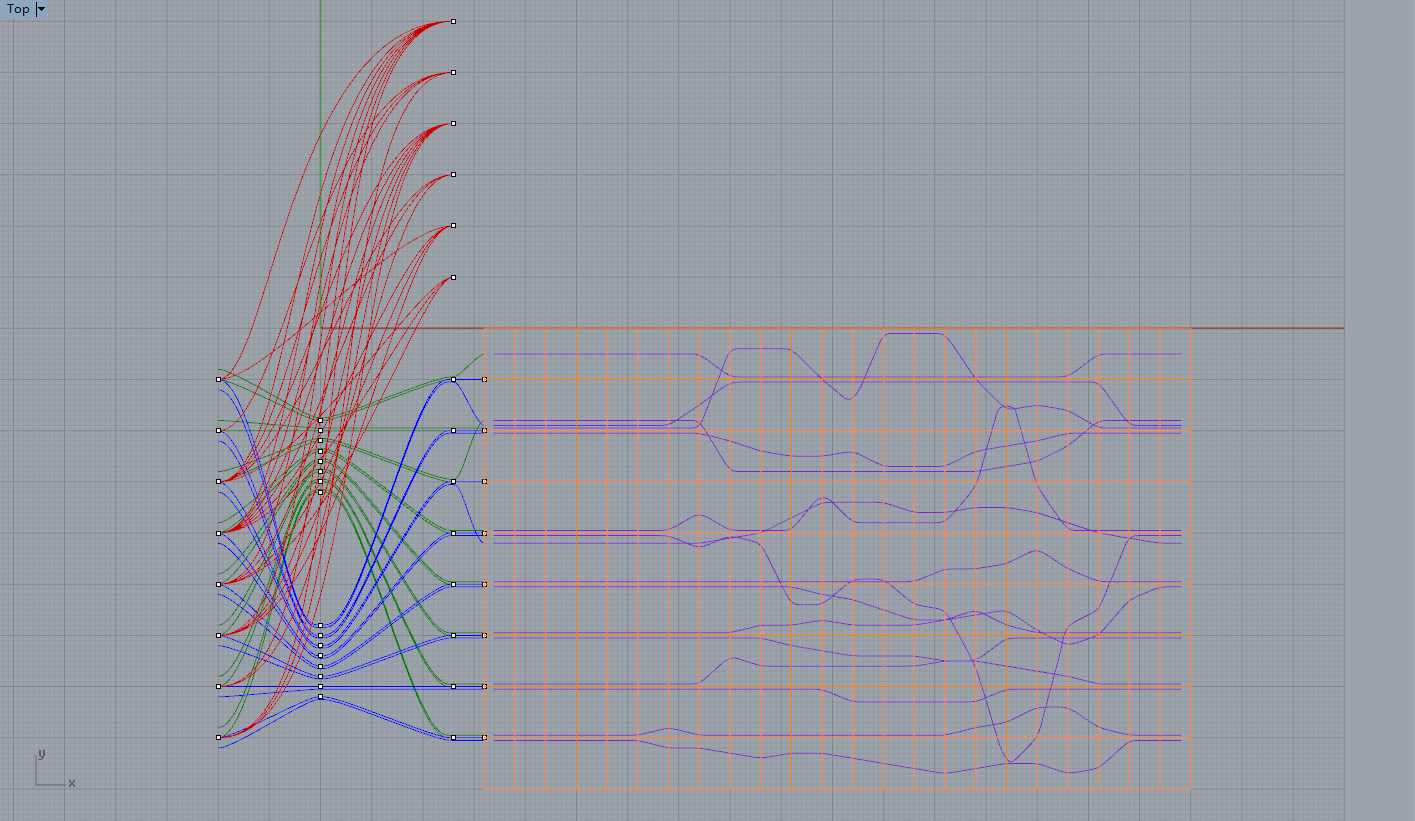

接下來我把他們連了起來，我嘗試了幾種連接方法，最后選擇Blend Curve運算器，這樣繪出的曲線，數據比較準確，圖形連接也比較平滑。如下圖：

5.建立第三部分——元素工作日/休息日?qǐng)D例

這一部分相對容易了，點的位置我已經畫好了，只需要用合適的運算器將他們分好組連接起來就可以了~~

6.烘焙曲線并導出到AI中

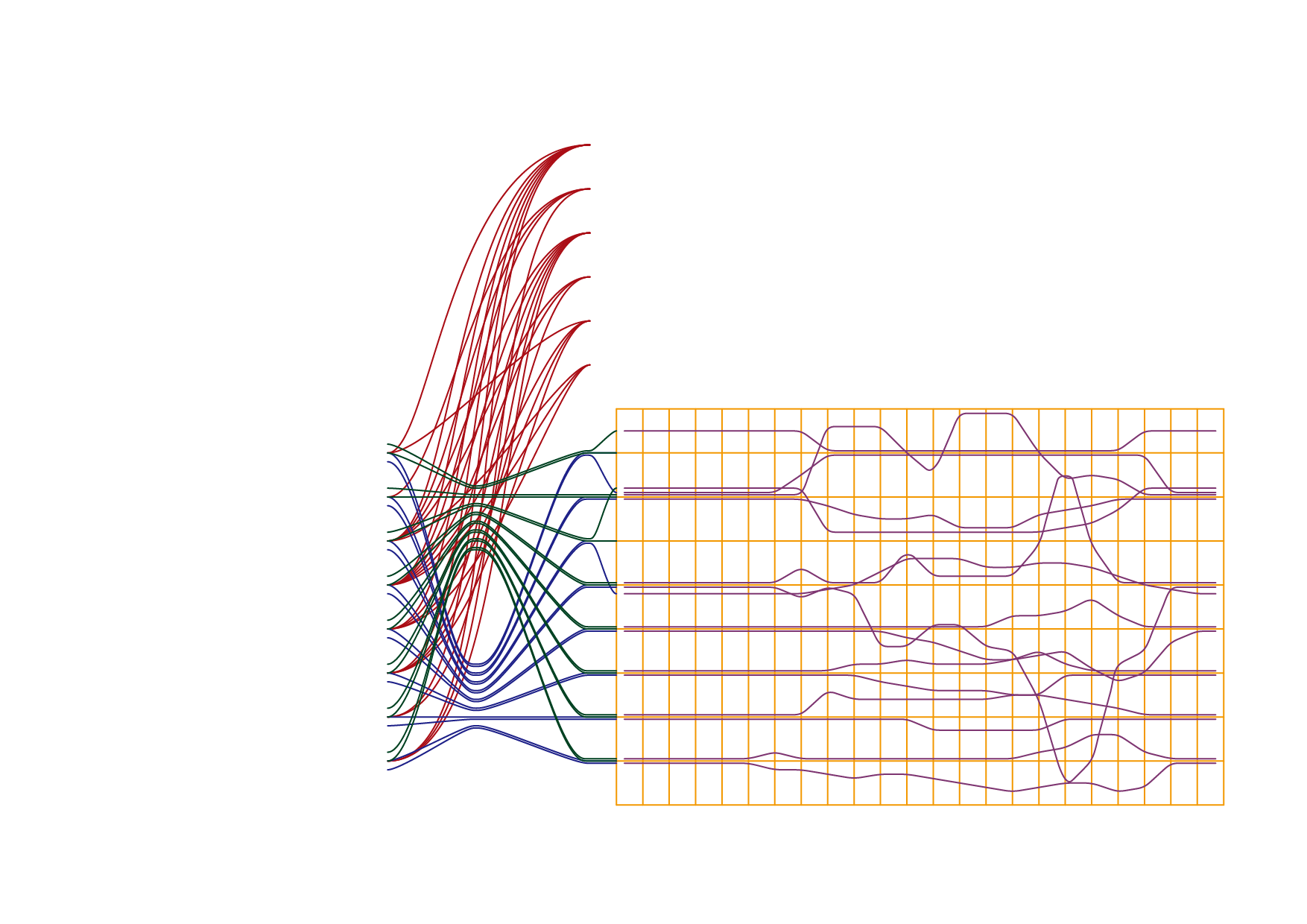

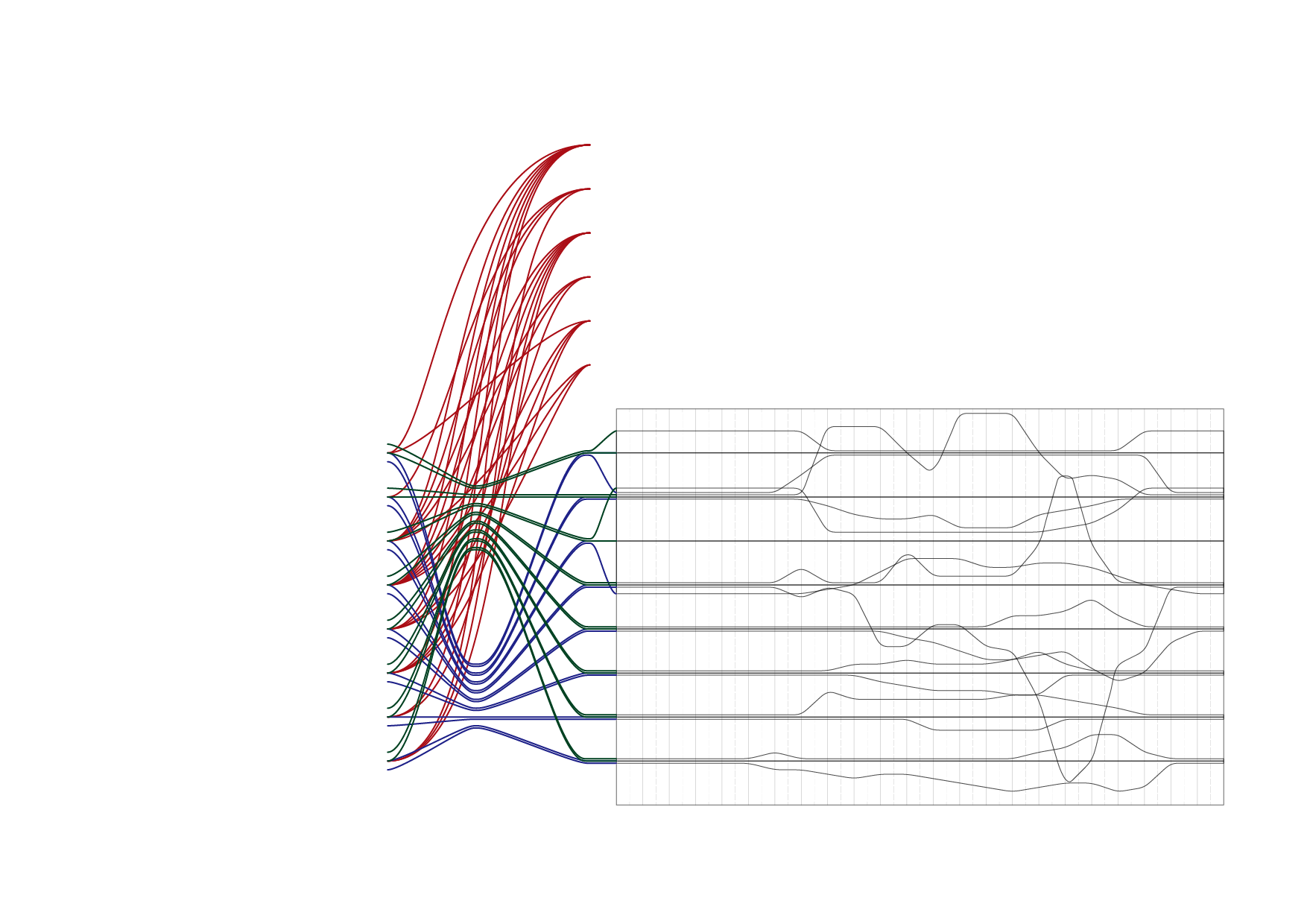

把曲線分好組烘焙出來，我還順手畫上了時間表的網格，省著到AI里畫了~

我是在rhino里分別導出成ai文件，然后到ai里粘貼到一個文件的~~就醬~

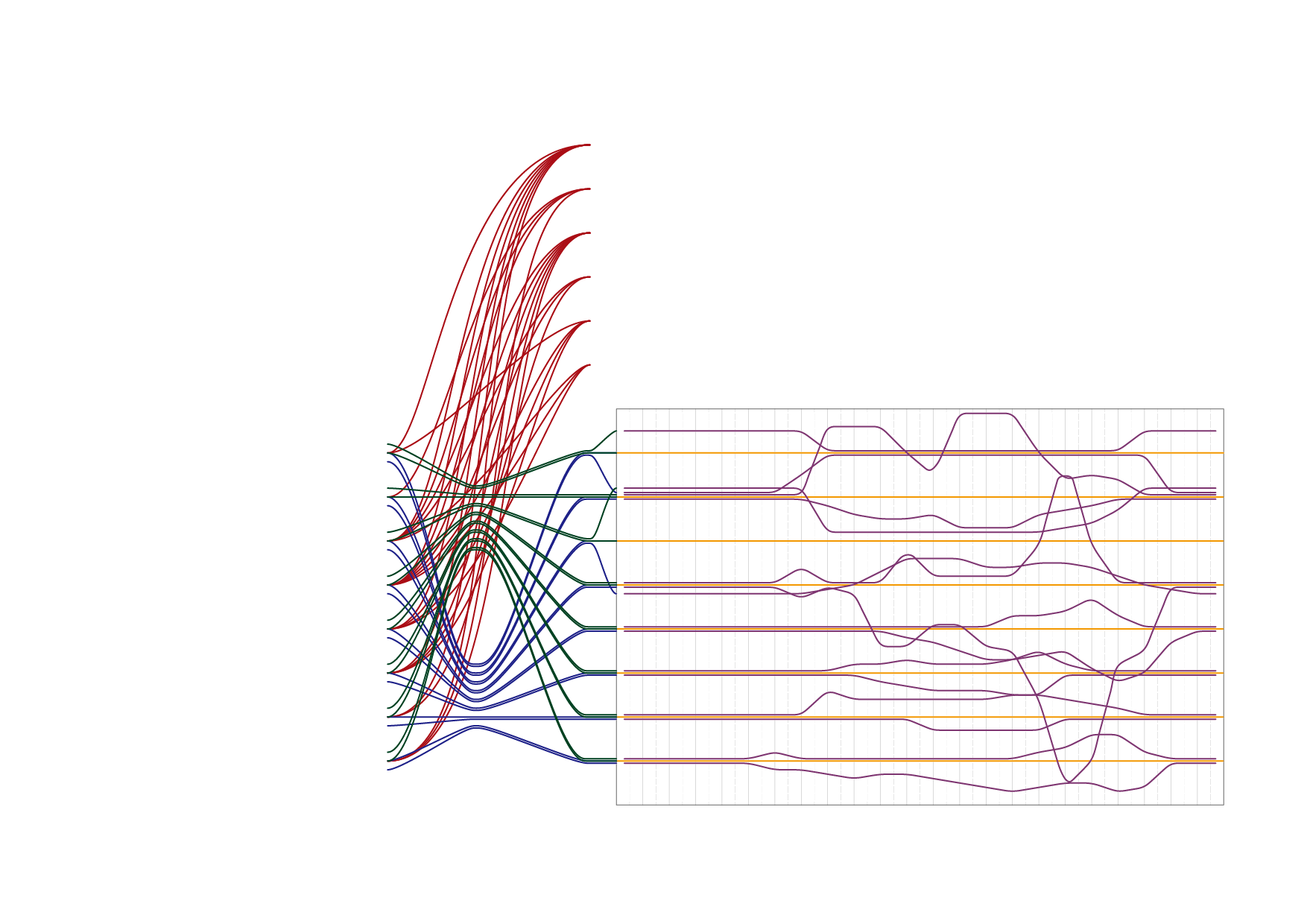

然后先把時間表的網格改一改

我先把周圍這些零碎東西畫上了，一個是可以把構圖確定下來，二一個可以把畫好的圖例元素當做圖形樣式直接應用到其他曲線上，提高效率。如下圖：

剩下的就是慢慢畫，調整線型、填充、透明度等等步驟了。良好的圖層、組、圖形樣式、色板的設置會幫你提高不少繪圖效率的~最后，我調整了一下構圖以及左下部分曲線的構型，讓他們不會過粗或者過細。

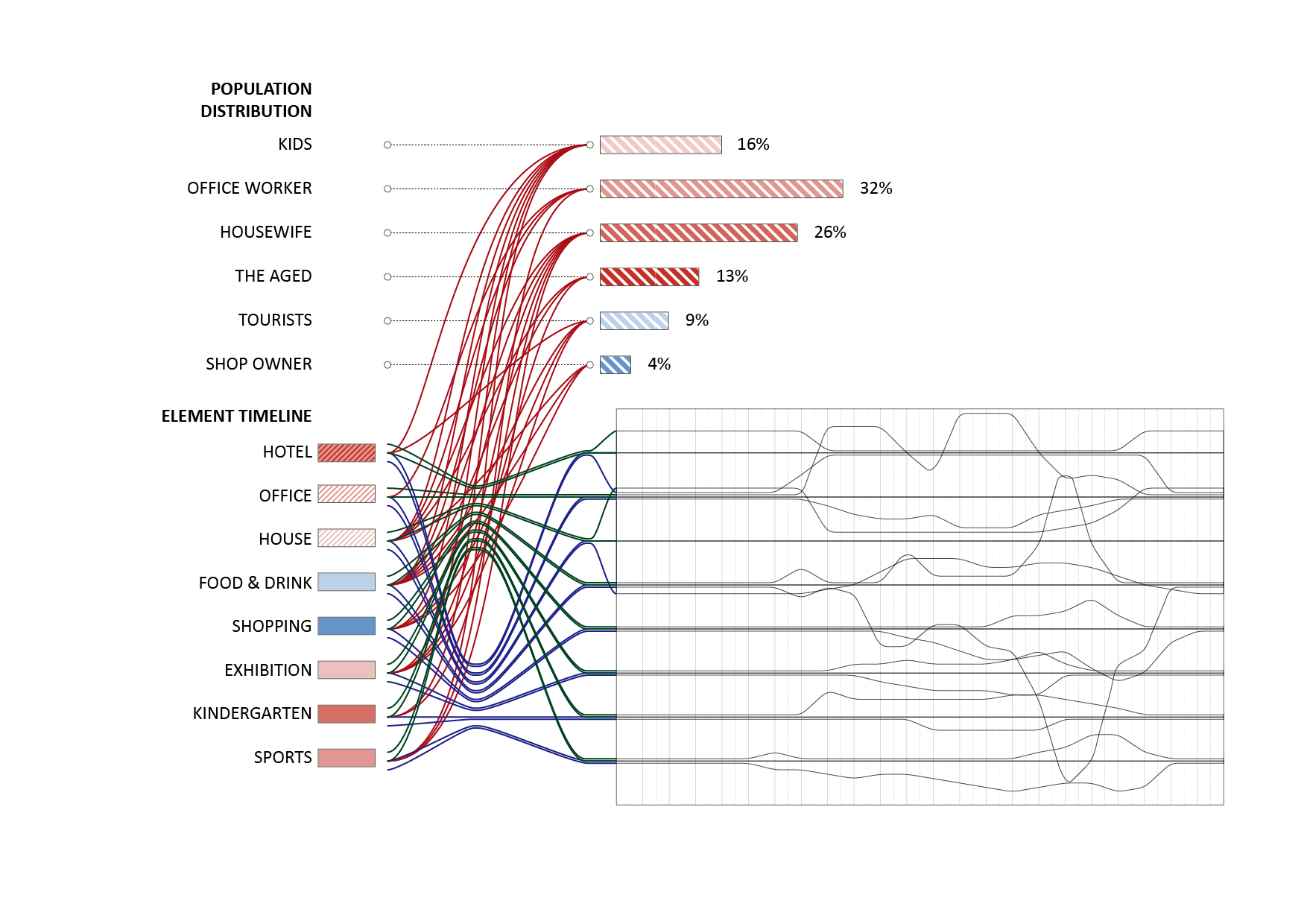

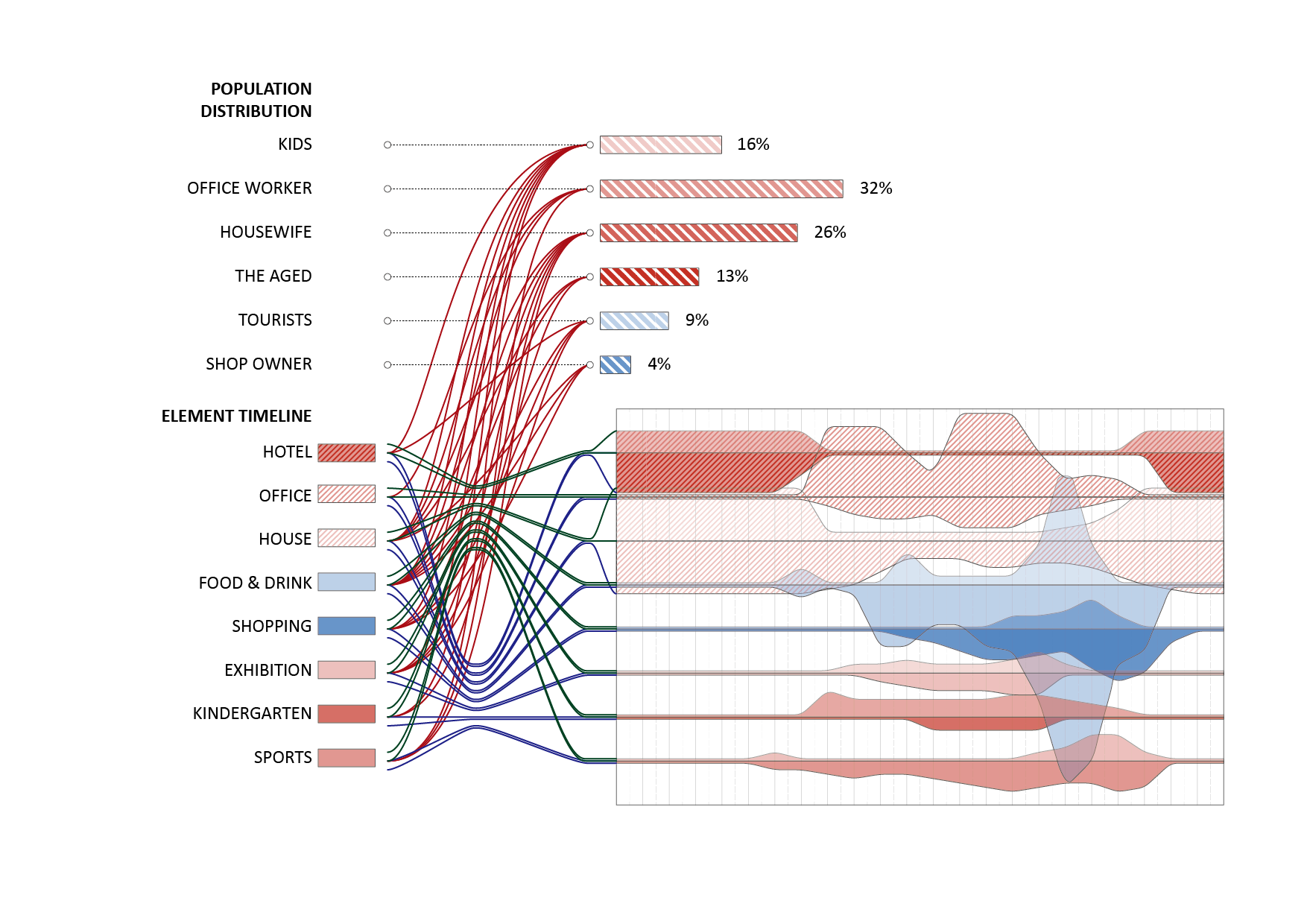

人物圖標懶得搞了，最終效果就醬：

跟原圖比還是有很多不足的，需要慢慢調整修正~~希望能幫到大家。

源文件貼上來，http://pan.baidu.com/share/link?shareid=3692111295&uk=708231111

密碼：vsts
