超寫實清水混凝土中庭表現

使用軟件：SketchUp, Thea Render, Photoshop

該案例為可可小班的授課內容，課程中詳細講解了該案例的各部分制作方法與參數調整技巧，感興趣的親們可以關注可可在專筑網的小班課程，

作者簡介

張可天
張可天是2015年畢業于天津大學的建筑學碩士。目前就職于天津市設計院。他專長建筑方案設計及表現，基本功扎實，而且他也一直樂于分享他總結到的技巧，曾經在人人網上接連發表過多篇圖文教程：《可可這樣畫》系列。同時他也是專筑網《SketchUp極速出圖八講》的主講人。

開場白

由于發現了Thea Render中Presto引擎的絕妙，又因為自己配了一臺無敵強大的新電腦，所以近期對于建筑表現的嘗試欲望一發不可收拾。由于之前的渲染過于小清新，始終對未嘗試過重口渲染圖略感遺憾，因此本次借著空閑時間（怎么可能有空閑時間呢~~其實就是利用中午午休和晚上睡覺的時間…）給大家?guī)�來了一篇寫實風格的重材質建筑空間表現流程。

背景介紹

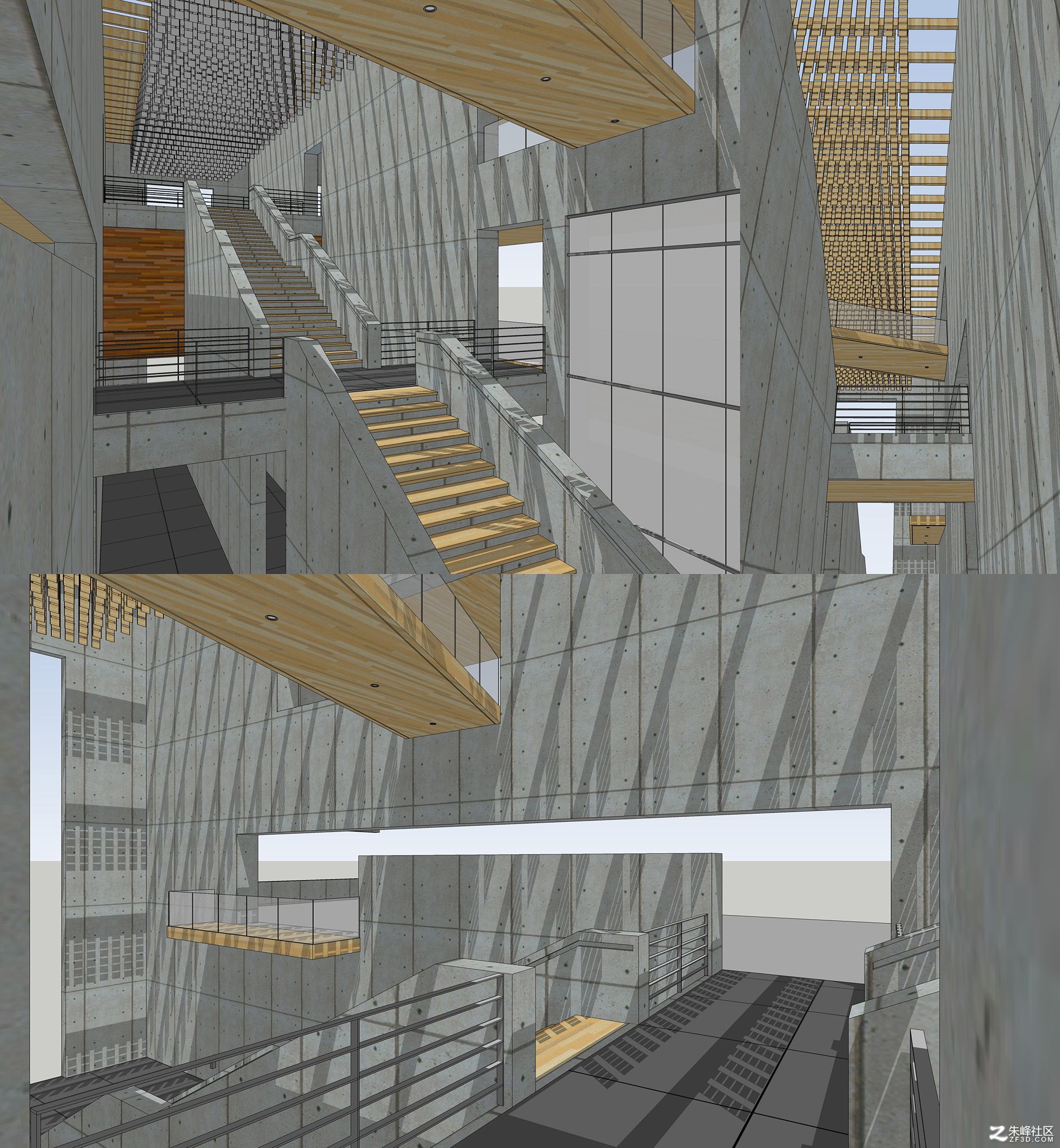

這次的方案依然是虛擬的，全憑空間視覺感受布置建筑設施元素，空間力求豐富而有秩序。在建筑的關鍵位置開設洞口，使天光和陽光能夠灑進來，照亮建筑內部。屋頂特別開啟了面積較大的天窗，讓空間光影豐富，層次分明。

材質調整

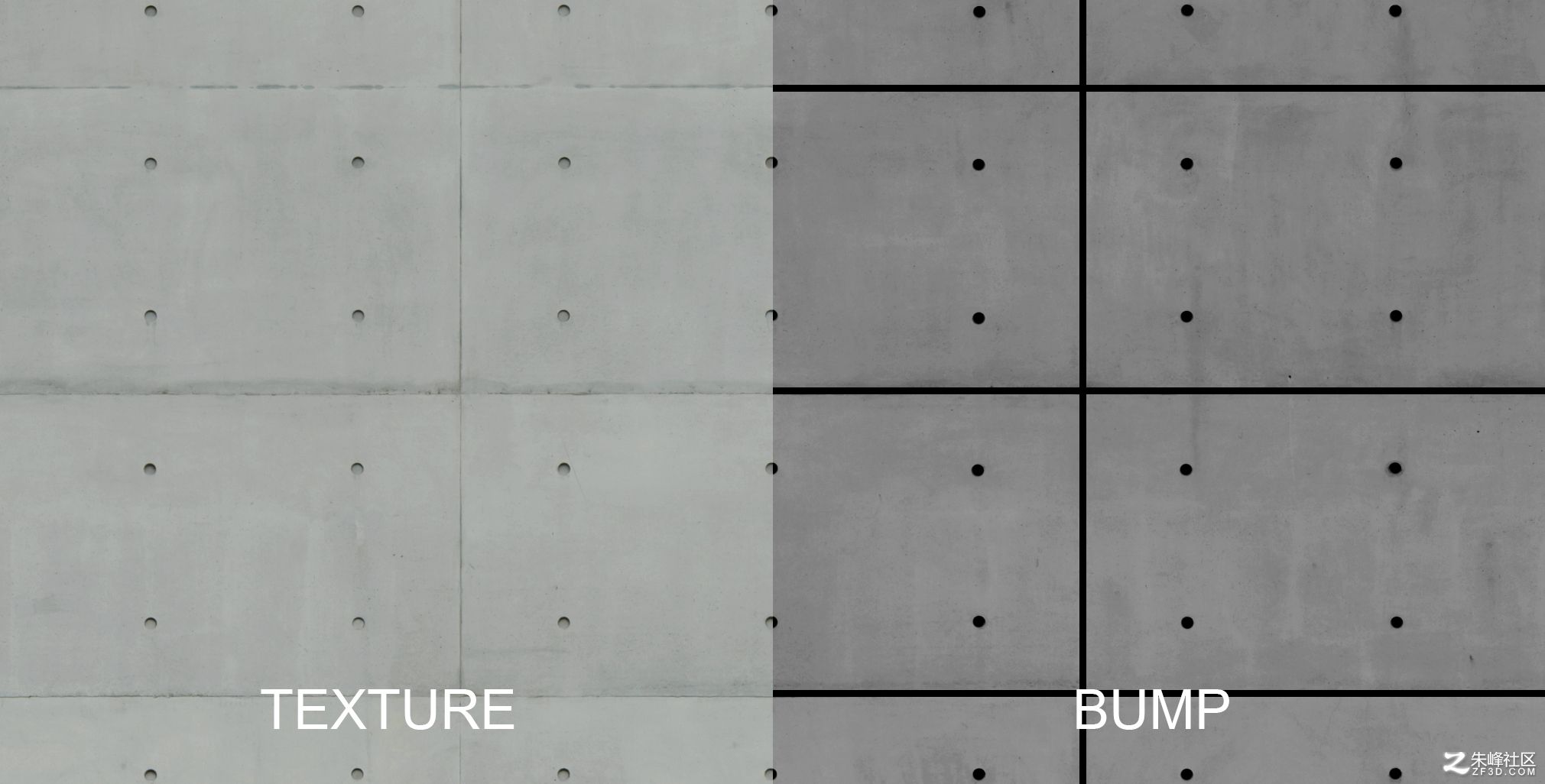

由于是寫實表現，因此這次的重點是材質。我為材質的挑選和制作下了很大的功夫，其中，木材、玻璃及金屬（較細，不容易看出）使用了Thea的默認材質，效果不錯，這些都只做了簡單的調校。最重要的是混凝土墻面及地磚材質，我在CGTexture上找到一張大尺寸混凝土，首先將他修改成為無縫貼圖，又在貼圖基礎上手動繪制了凹凸貼圖，這一過程是十分費時的。地磚也是同樣的做法，不過地磚并沒有明顯的紋理，我只利用凹凸貼圖為地磚做了分縫。材質繪制只是第一步，接下來我在Thea的Material Labs里對材質的方位、比例、反光、粗糙度、貼圖顏色、對比度等多個參數進行不停的修改與調整，經過漫長的反復測試，終于取得了還算不錯的真實效果。

燈光設置

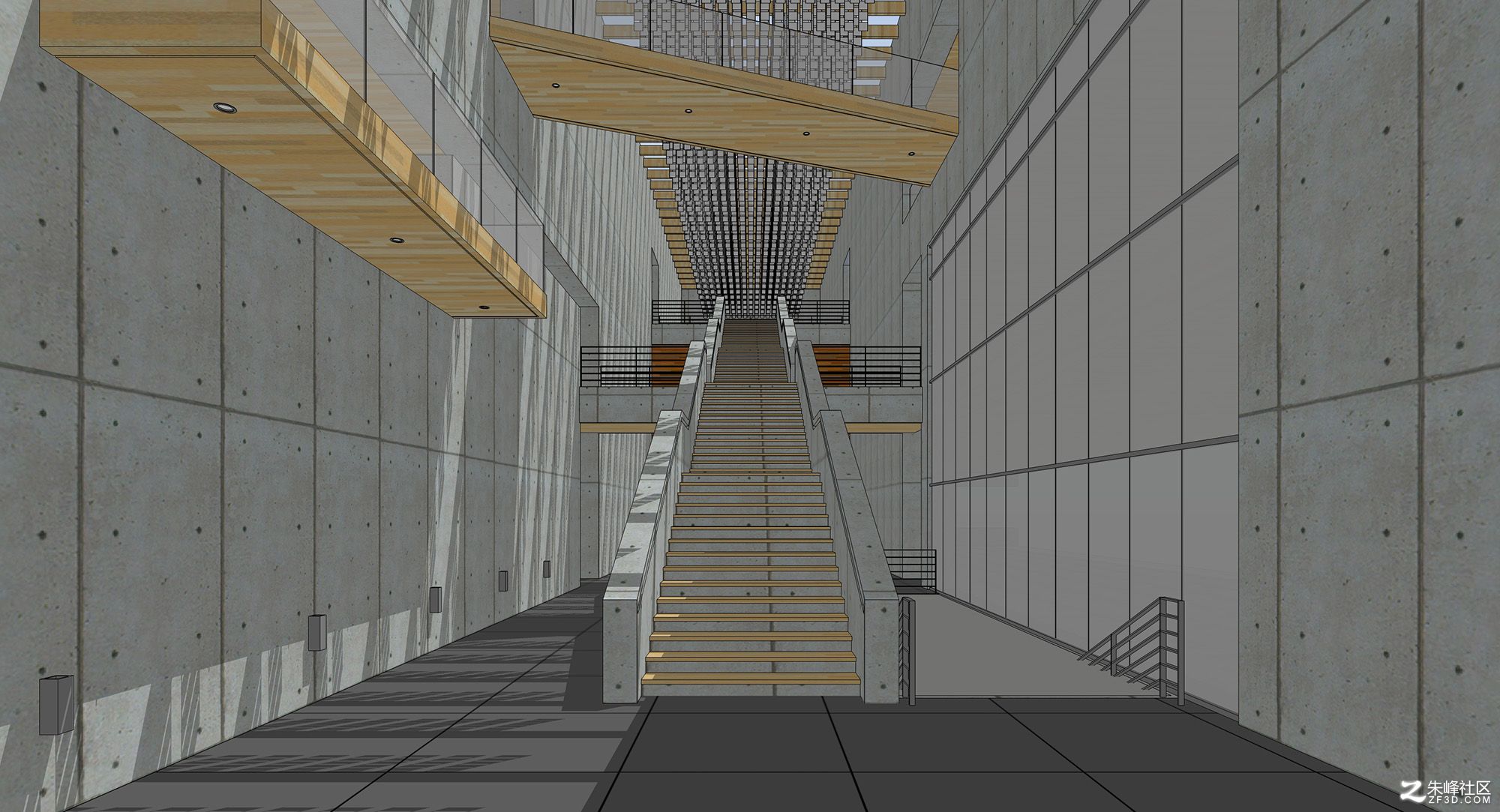

與上一個案例相同，場景中沒有使用特別的人工照明，所有的照明都來自于天空光和陽光。我在認為圖面過暗的地方補開了一些窗，讓局部明亮起來，這種方法，比人工照明的效果好太多了。有攝影經驗的朋友一定知道，反光板的效果要比開閃光燈自然的多。

HDRI是在SU中直接掛載的，我選擇了Sun+IBL天空來為場景照明，這樣的光照組合對于室內空間來說，不僅能產生斑駁的光影效果，同時不會讓畫面的局部過爆或欠爆。

測試渲染

在上一案例中，我介紹了Presto(AO)和Presto(MC)這兩個引擎的區別。由于我希望得到真實的效果，因此我直接選擇了Presto(MC)作為渲染引擎。在材質階段，我基本已經將場景的光照、角度等參數調試妥當，因此在測試渲染階段，我的主要目標是去掉噪點。Presto引擎的特點導致他會犧牲渲染質量（更多的噪點）保證渲染速度，因此我適當調高參數，來求得質量與效果的平衡點，整張圖渲染最終只耗費了15min，圖面像素為1600
