恐龍的制作過程講解

主題1 制作

Topic 1 MT プリプロダクション

首先，我想從mt制作的《n - sup》開始介紹。企劃的初次見面是在去年的12月舉行的，從今年1月開始工作人員進行了各種各樣的考試。在mt的測試中，首先從在nuk進行建模開始�！渡�命》中使用3 D建模,但這次,為了表現高品質,在轉換時的參數使用最佳值。于是，首先在代代木公園拍攝的4k真人影像中，用3個喜歡的恐龍進行了渲染合成。另外，在這個時候，還探討了用哪個插件來制作恐龍身體表面上的羽毛。在《生命》中，由于羽毛的表現手法使用了shave和haircut，所以首先用shavea和haircut進行了測試，但由于渲染時間和其他成本不太現實，因此，用v - ray進行渲染，羽毛的表現是使用了yeti。

まずは、MTが制作した『Nスペ』から紹介したい。企畫の初回打ち合わせは昨年の12月に行われ、今年1月からプリプロとして、様々なテストが行われたという。MTでのテストではまず、NHKでモデリングされたアセットの変換テストから始まった。『生命』ではレンダラに3Delightを使用していたが、今回レンダラをNHKではArnold、MTではV-Rayを使用するため、それぞれのレンダラで同等のクオリティで表現できるようにシェーダを変換した際のパラメータなどの最適値を検証する必要があったからだ。そこでまず代々木公園で撮影した4Kの実寫映像に3Delightでレンダリングした恐竜のアセットを合成して、レンダリング時間やワークフローの検証が行われた。また、このとき今回の恐竜表現のポイントでもある恐竜の體表に生 えた羽毛の表現にどのプラグインを使うかも検討された�！荷�命』では羽毛の表現にShave and a Haircutが使用されていたので、まずはShaveand a Haircutでテストが行われたが、レンダリング時間やその他のコストから現実的ではないため、レンダラはV-Ray、羽毛表現はYetiが使われることになったという�！附窕丐蠒r(shí)間も予算も限られており、4K解像度でのレンダリング時間がかなりの負擔となるため、1フレーム20分を限度に様々なワークフローを検討しました。GPUを使用したリアルタイムレンダリングまで検討しましたが、アセット制作のハードルが高いため今回は斷念しました」と森氏は話す。

本作品表現的是在真實的自然環境中恐龍們是如何生活的。

本作はリアルな自然環境の中で恐竜たちがどのように生活していたのかという表現が主になるため、実寫プレートや、IBLに使用するHDRIをどのように効率的に撮影するかというプランニングがプリプロ段階ではとても重要になったという。

早期的合成試驗

初期の合成テスト

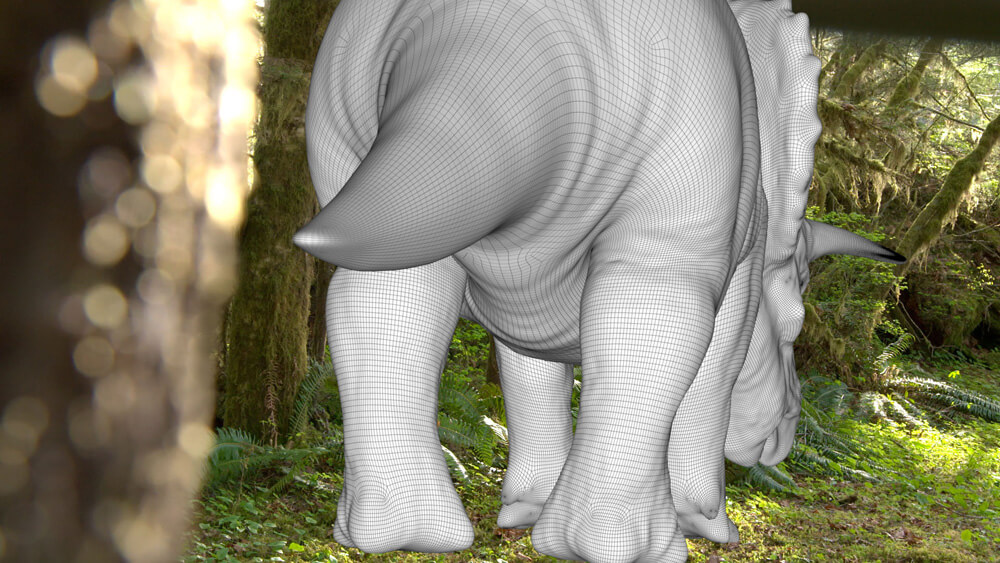

這是今年春季(正式開始前)制作的真人合成測試

今年の春先（本番アセット到著前）に作成された実寫合成テストより

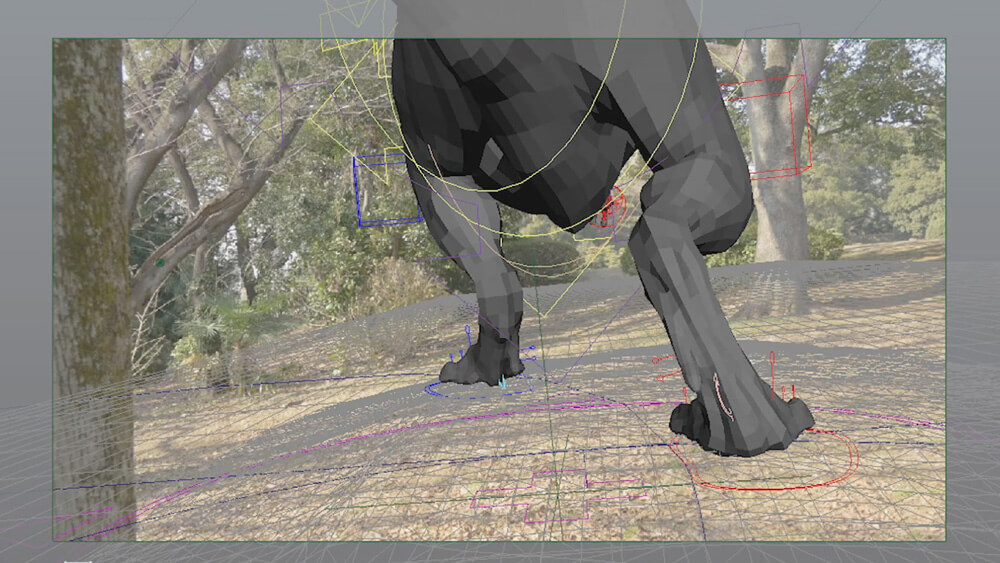

mt的vfx是自己用4k相機拍攝的背景�；�于nuke的跟蹤數據生成地面網格，測試恐龍的步行動畫

MTのVFXチーム自身で4Kカメラで撮影した背景を使用。NUKEによるトラッキングデータを基に地面メッシュを生成し、恐竜の歩行アニメーションを検証

對地面的影子進行測試

地面への影テスト等が行われた

文字表現的測試

Hair表現の検証

用3種很喜歡的方式去制作的頭發和用發毛刷出來的頭發

Shave and a Haircutで生成した毛を3Delightでレンダリングしたもの

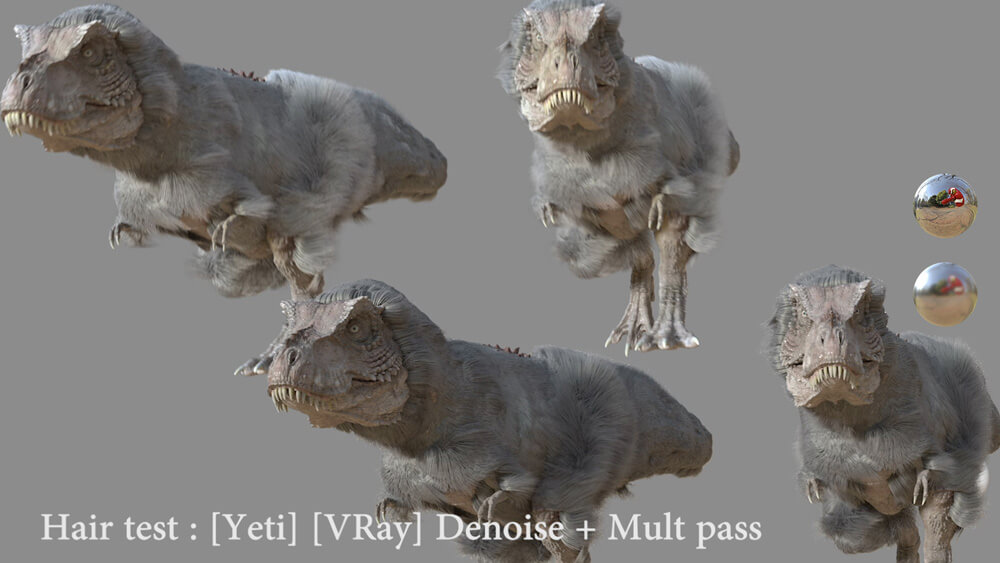

用v - ray來渲染，由yeti生成的毛發(無論哪一種都是在開發過程中)

Yetiで生成した毛をV-Rayでレンダリングしたもの（どちらも質感や毛の形狀等は開発中の狀態）

hdri的制作

HDRIの作成

用theta s拍攝的素材。天空是白色的(植物的綠色也更強烈)

THETA Sで撮影し元素材�？栅�白飛びしてしまっている（草木の緑ももう少し強くしたい）

調整后的照片

調整後のHDRI

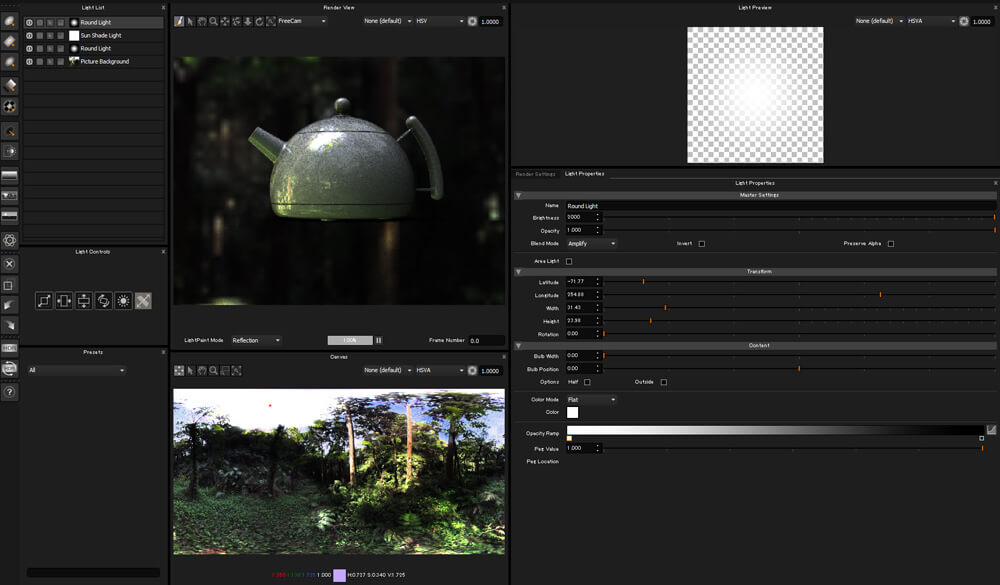

hdr light studio的調整示例。它的優點是，可以直接把燈放置在加了hdri光的部分上，而且還可以實時地顯示結果

HDR Light Studioによる調整例。HDRI上の光を足したい部分に直接ライトを置くことができ、さらに結果がリアルタイムで表示されるのが利點だという

用hdri制作完成的

調整済みHDRIを用いた完成ショット

主題2 mt的擊球作業

Topic 2 MT ショットワーク

獨立lut的創建

獨自LUTの作成

對于自己開發的lut

獨自に開発したLUTについて

左上角是原始圖像，右下角使用了nuke之后輸出的圖像。很明顯，黑色會下沉，而且會產生負面影響

左上が元畫像で右下がNUKEのSLog2を使用して出力し再度読み込んだ畫像。明らかに黒が沈み、場所によってはネガティブバリューが出てしまっているいう

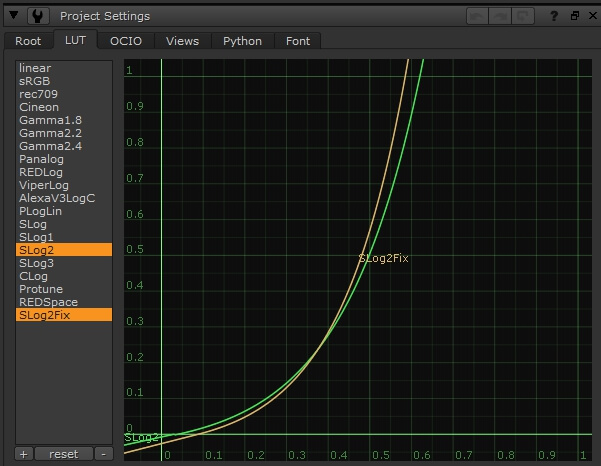

nuke內的“2”和修正的“2fix”的比較。據說，在制作lut方面，得到了kojivfx /山口幸治和nhk /井藤良幸先生的合作

NUKE內のSLog2と修正したSLog2Fixの1D LUTの比較。LUT作成には、KojiVFX／山口幸治氏とNHK／井藤良幸氏の協力を得たそうだ

成套工具

本番用アセット

從nuk提供的正例子。

NHKから提供された本番アセットの例。

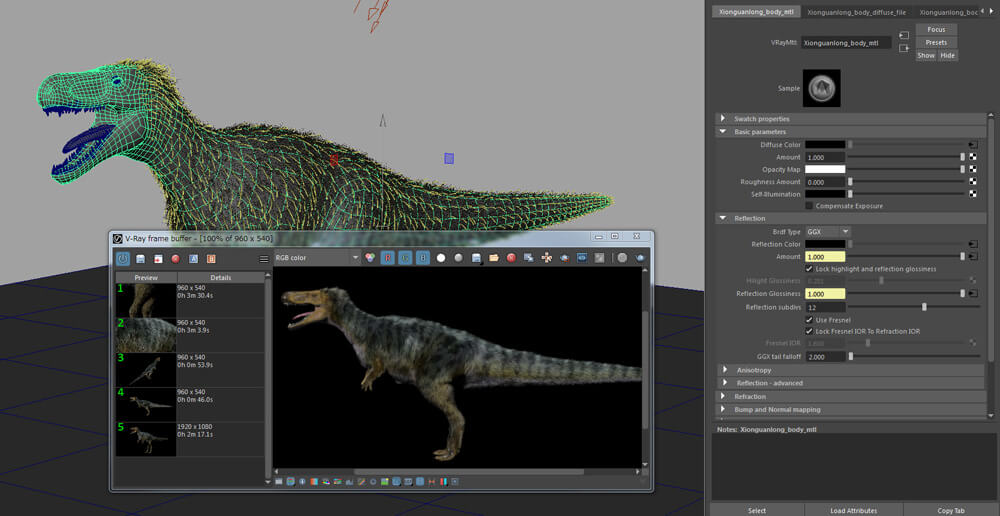

v - ray的渲染示例。

V-Rayによるレンダリング例。

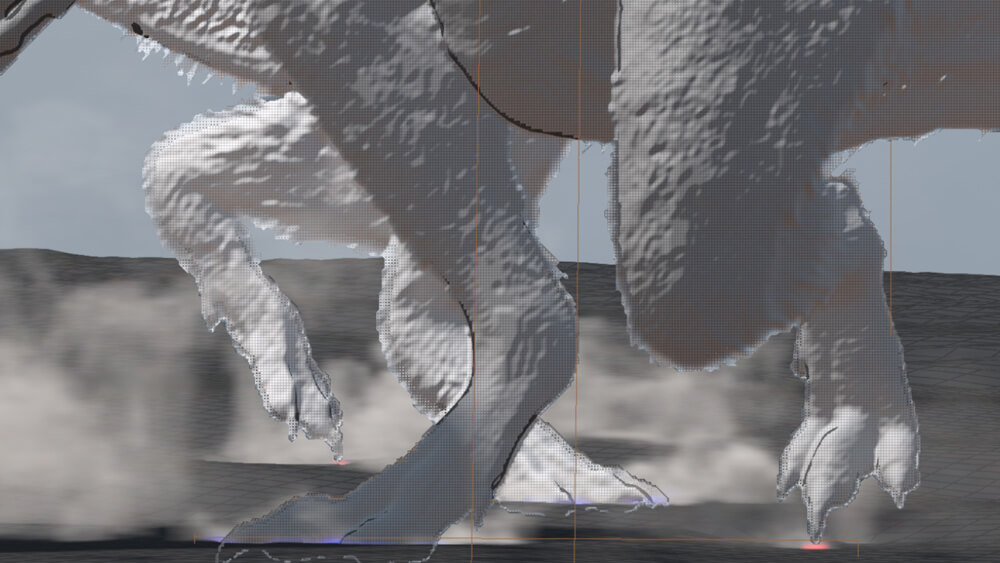

houdini制作腳下的灰塵效果

Houdiniによる足下の土煙FX

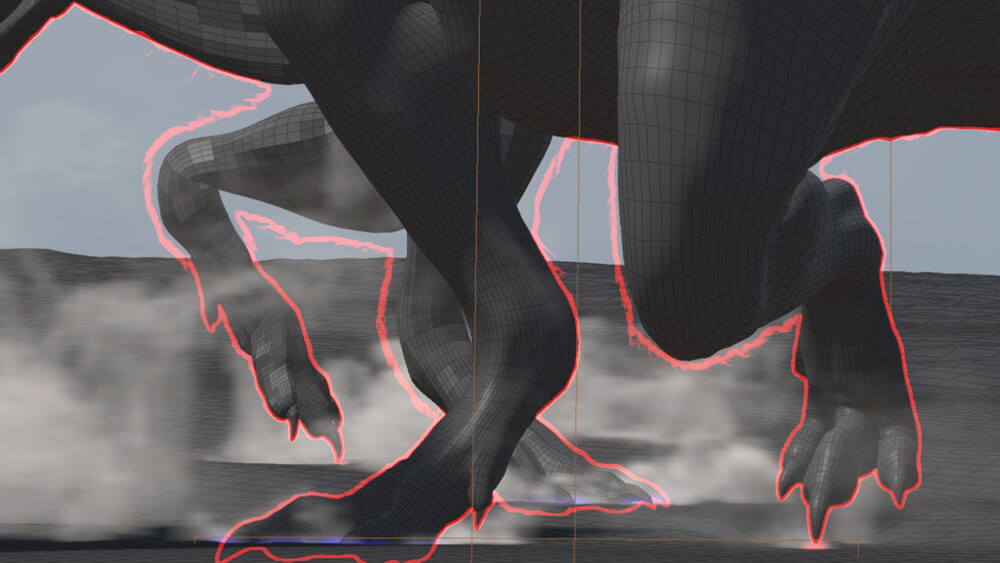

由吉森元洋藝術家制作的恐龍們腳下的灰塵效果的例子

吉森元洋エフェクトアーティストが擔當した、恐竜たちの足下の土煙エフェクトの例

紅色的線條在深度上制作了煙霧部分

赤いラインがdepthでマットを作成した部分。

視頻圖像

Neat Videoによるデノイズ

通過很好地視頻進行的降噪操作的例子

Neat Videoによるデノイズ作業の例

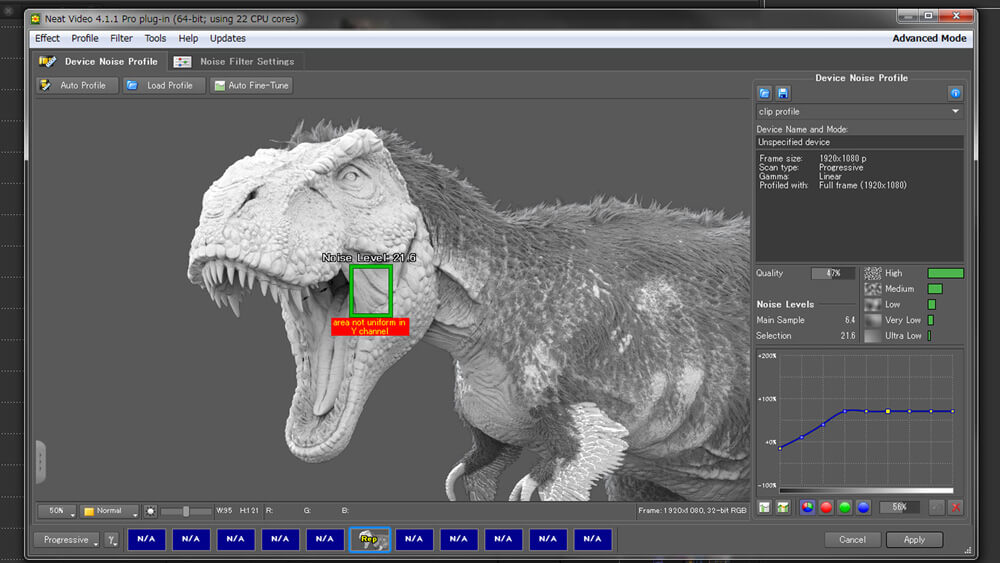

Ui的制作。首先取得模型樣本(樣本是為了簡化而從相對平坦的部分獲得的)

作業UI。まずノイズのサンプルを取得（サンプルは簡略化のため個體の比較的平坦な部分から取得している）

平滑之后的路徑。如果采用這種方法，與在渲染時提高質量的情況相比，只需1 / 4的時間即可

デノイズ後のパス。この手法を用いれば、レンダリング側でクオリティを上げた場合との比較で1/4程度の時間で済むという

基于nuke studio的shot管理

NUKE Studio ベースのショット管理

以nuke studio為基礎的shot的管理示例

NUKE Studioをベースにしたショットの管理例

在導入之前，版本管理變得更有效率了。背景材料和pribiz等也要放在同一時間線(紅色框)，而且還能快速進行驗證

導入前よりもバージョン管理が効率的に行えるようになった。背景素材やプリビズもなども同一タイムラインに置くこと（赤枠）で各ショットの検証も手早く行えるとのこと

在lut層，對dpx進行了“_2→srgb轉換”。另外，在nuke studio中，通過整個場景的顏色調節和畫布的數據更新重新返回到各個組合的工作流程，在整個(紅色框)的所有查詢中都很容易進行調整

LUTレイヤーでdpxをSLog2→sRGB変換を行なっている。また、NUKE Studio內でシーン全體の色調整や畫ブレ足しを施したデータを個々のコンプに戻すワークフローを採ることで（赤枠）シークエンス全體での調整が容易になったそうだ

nuke的提升

NUKEによるリライティング

通過nuke的提升例子

NUKEによるリライティング例

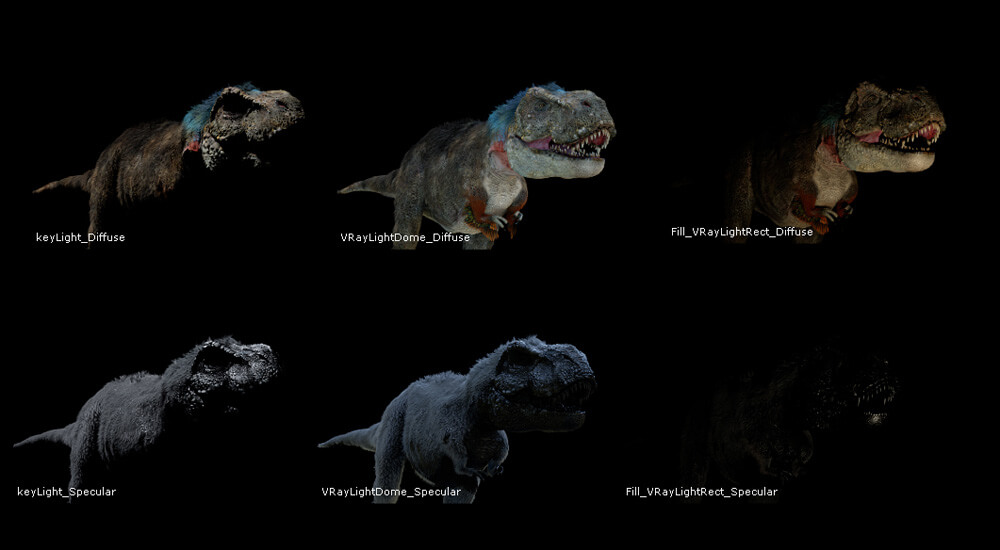

由v射線的光選擇功能產生，每個燈的照明和規格的路徑

V-RayのLightselect機能によって出された、各ライトごとのLightingとSpecularのパス

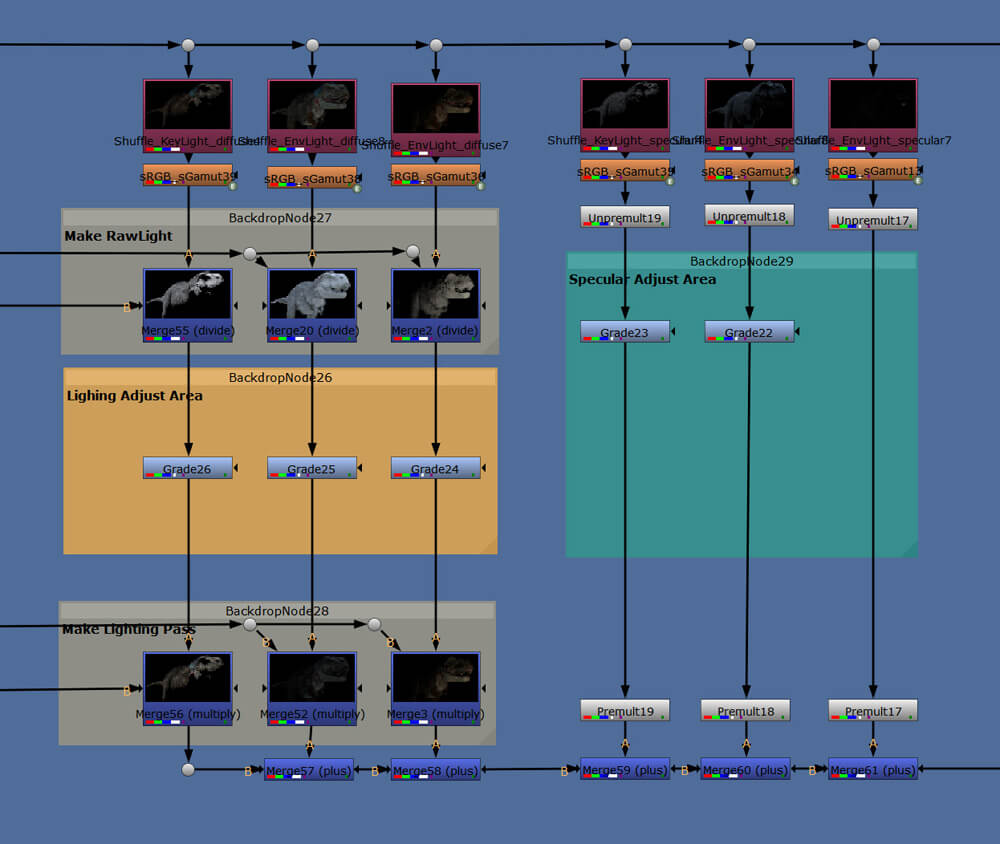

 在調整個別光的照明和規格之后合成。即使不通過這個再進行渲染，也可以在一定程度的重新組合上進行。另外，在選擇直接照光的情況下，由于毛邊在渲染時產生了偽影，所以這次從光路徑中采用了提取的方法。

ライト個別のLightingとSpecularをそれぞれ調整後に合成。これにより再レンダリングを行わなくても、ある程度のリライトがコンポ上で可能に。なお、LightSelectからそのままRawLightを出すと、毛込みのレンダリングの際にアーティファクトが生じたため、今回はLightingパスから抽出する方法が採られた

下降

ブレイクダウン

下降的實例

ブレイクダウン例

原版(已處理完畢)

オリジナルのプレート（マット処理済み）

為了在背景中安裝三維攝像機，在nuke上進行投影機重新配置場景

背景に3次元的なカメラワークを付けるため、NUKE上でプロジェクションをしてシーンを再構成する

重組后的背景

再構成後の背景

調整場景的燈光

シーンのライティングを調整

由多路徑組成的狀態

マルチパスから再構成された狀態

經過一系列的調整

一連の調整が施された完成形

主題3 動畫制作和外景拍攝

Topic 3 NHK アセット制作＆ロケ撮影時の対応

長角龍的毛制作

毛の生えたティラノサウルスの制作

暴龍模型

ティラノサウルス完成モデル

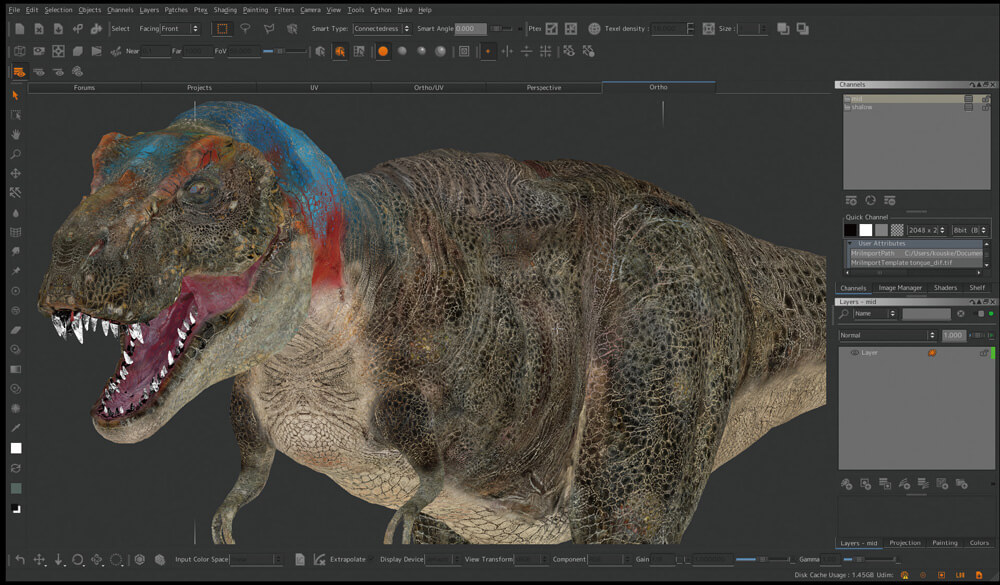

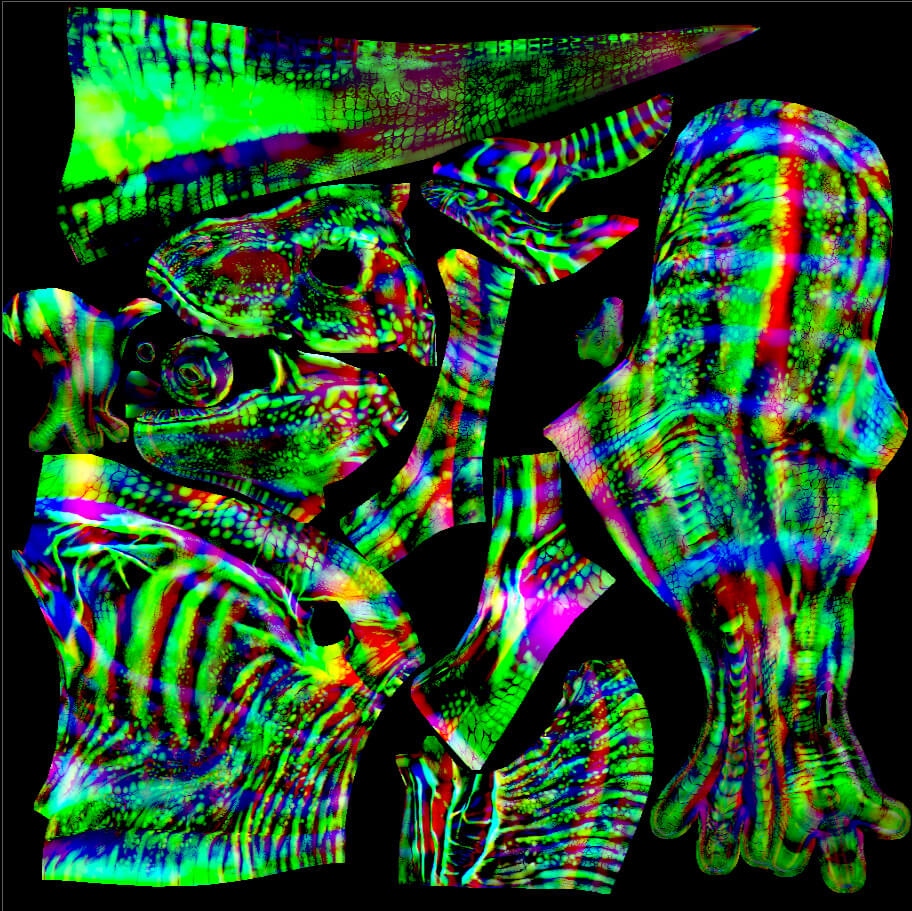

mari創建完成

MARIによるディフューズマップの作成

完成的機身用雙號地圖

完成した胴體用ディフューズマップ

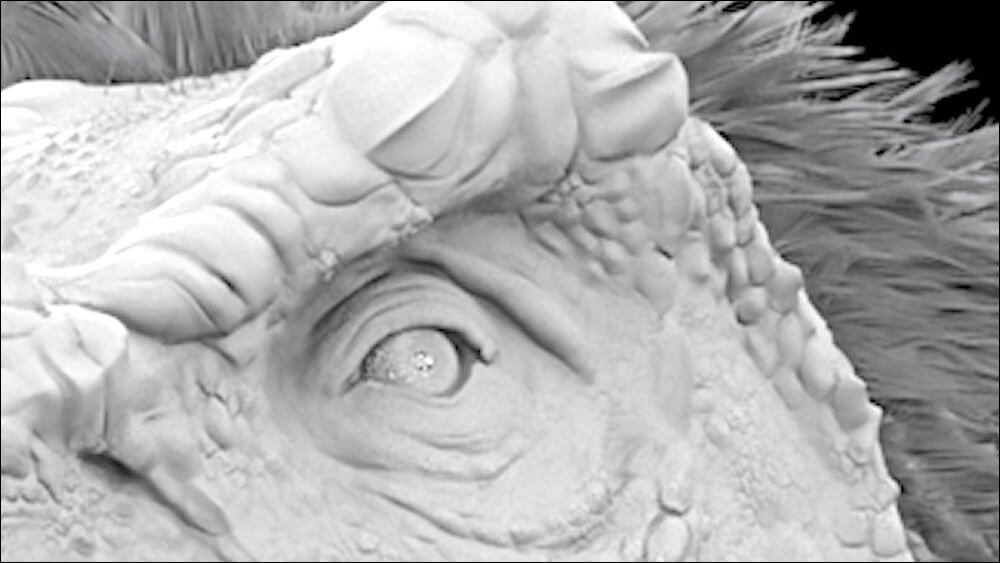

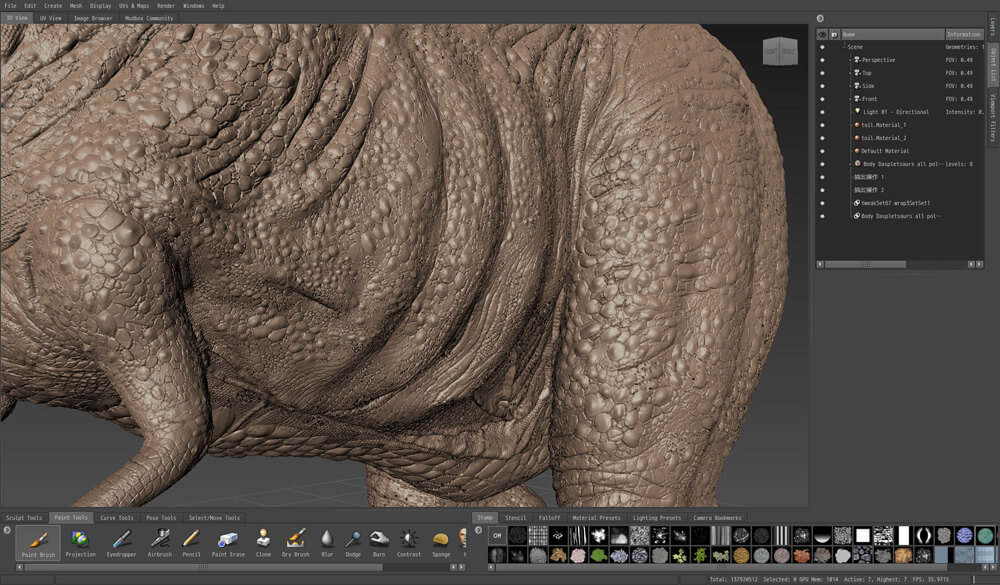

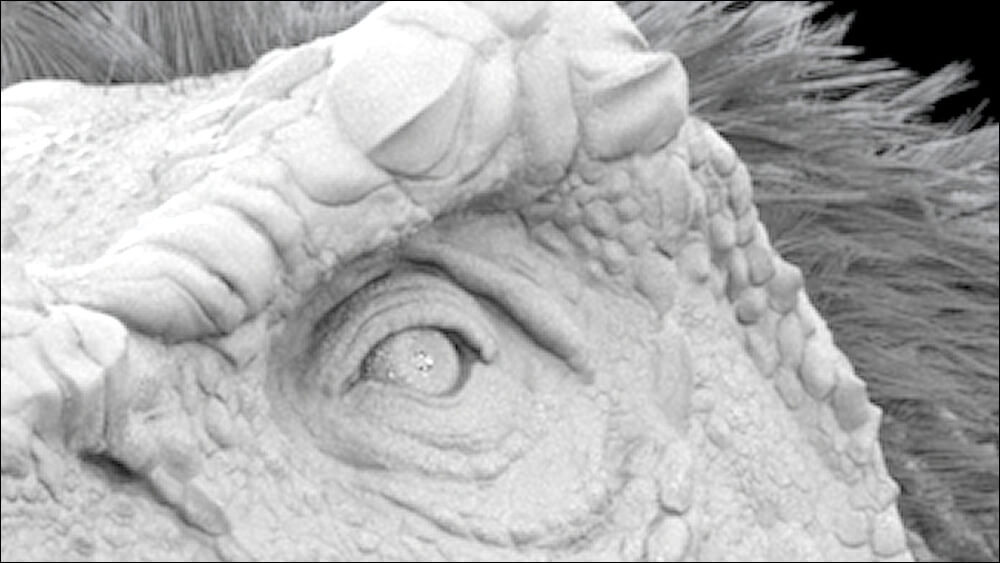

根據mudbox進行細節調整

Mudboxによる細部のスカルプト調整

yeti的體毛模擬

Yetiによる體毛のシミュレーション

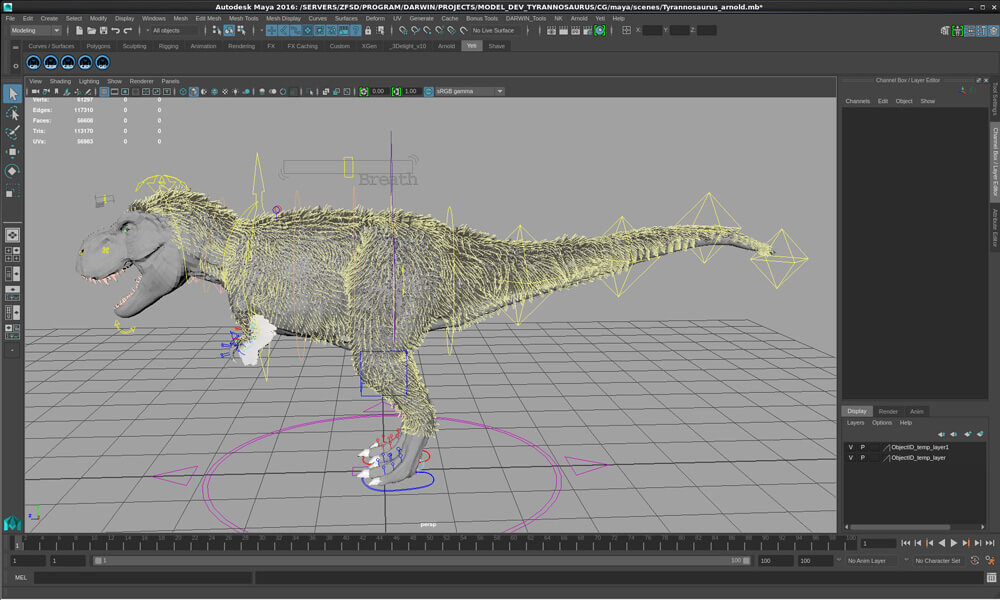

進行了修復的完成模型

リギングを施した完成モデル

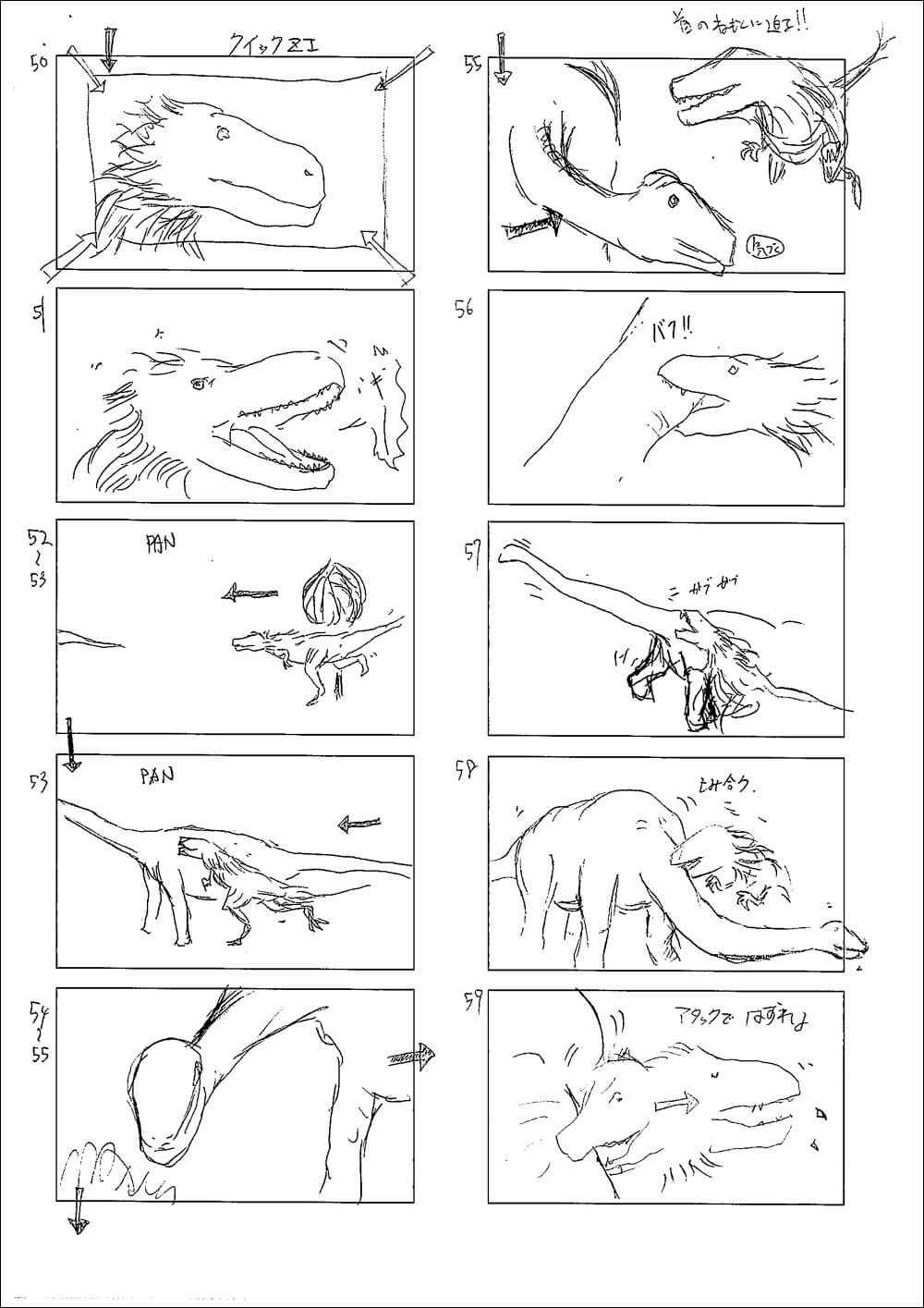

導演的分鏡頭

番組ディレクターによる絵コンテ

由植田和貴人導演制作的畫卷的例子。把這幅畫作為舞臺，具體的畫和演出都被填補了

植田和貴ディレクターが作成した絵コンテの例。こうした絵コンテをたたき臺として、具體的な畫づくりや演出が詰められていった

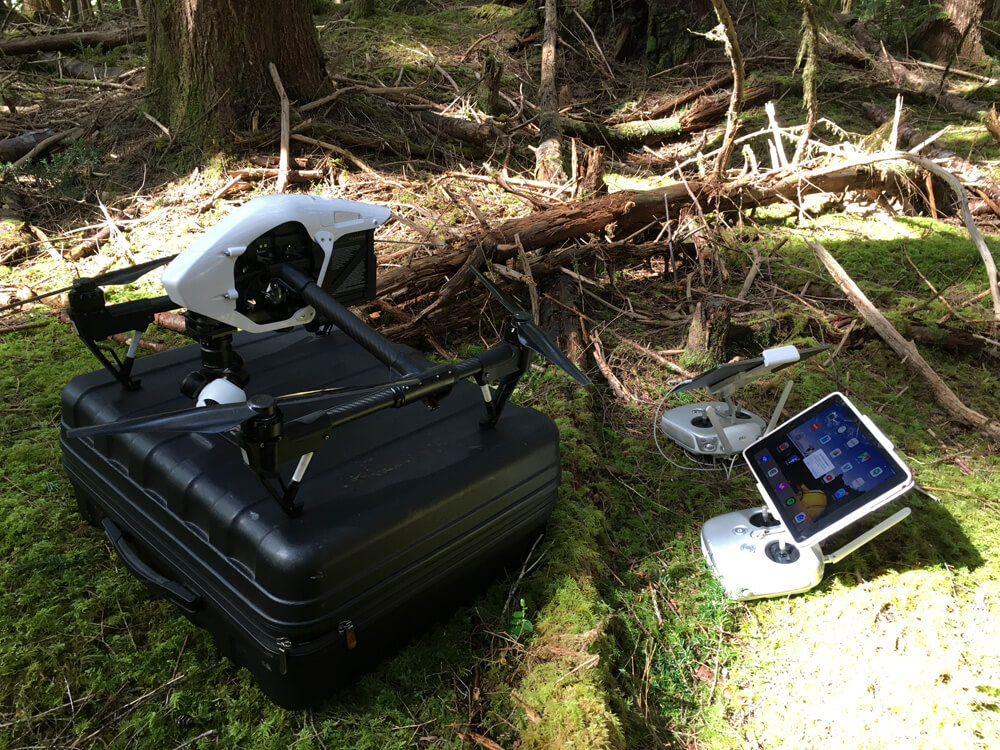

無人機空中攝影

ドローンによる空撮ショット

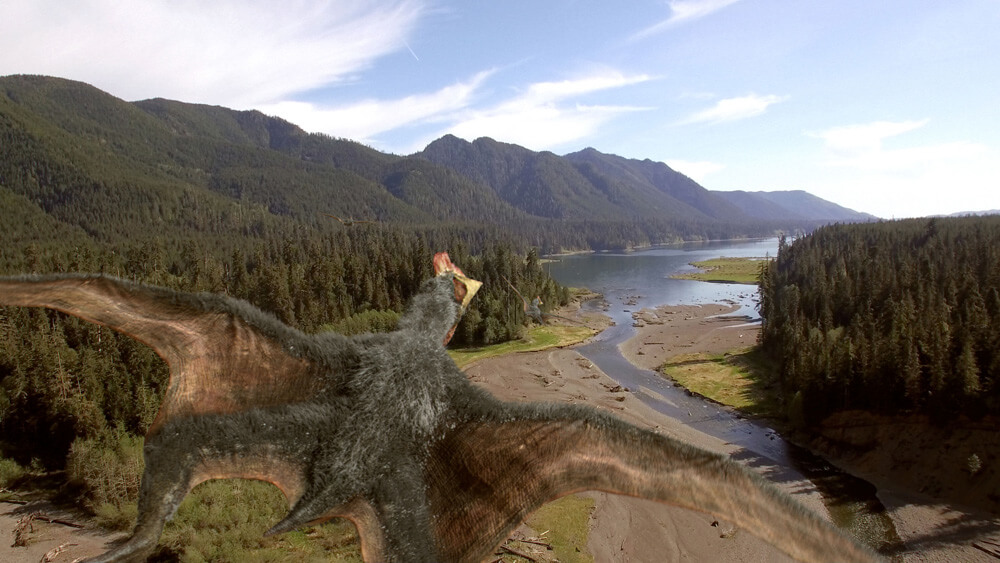

拍攝由凱爾科阿托爾斯進行拍攝，使用了無人機拍攝的空中攝影素材

ケツアルコアトルスが飛行する様を描いたショットには、ドローン「DJI Inspire 1」による空撮素材が用いられた

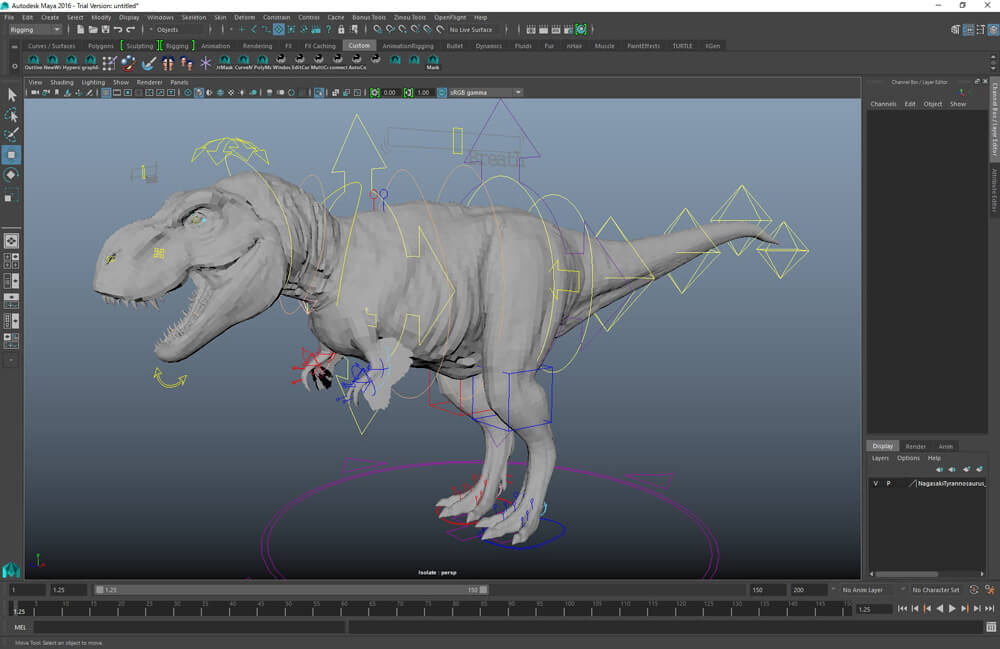

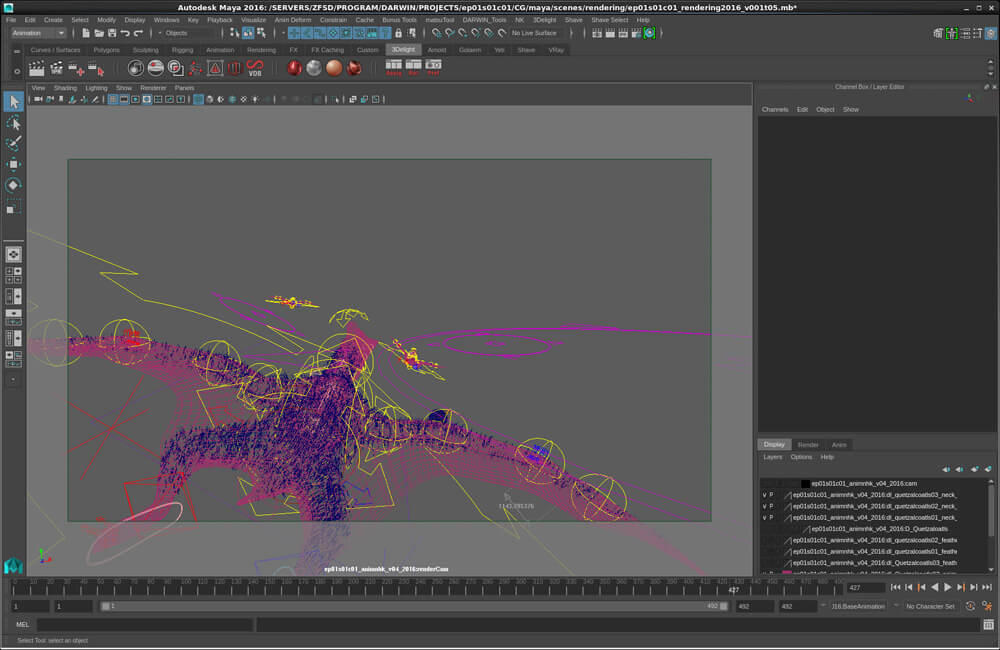

maya動畫工作示例

Mayaによるアニメーション作業例

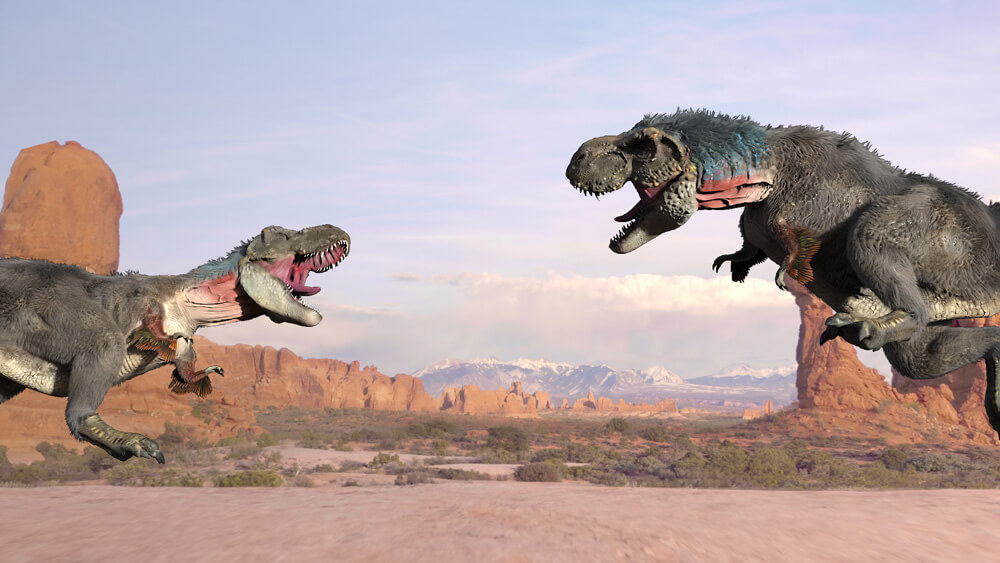

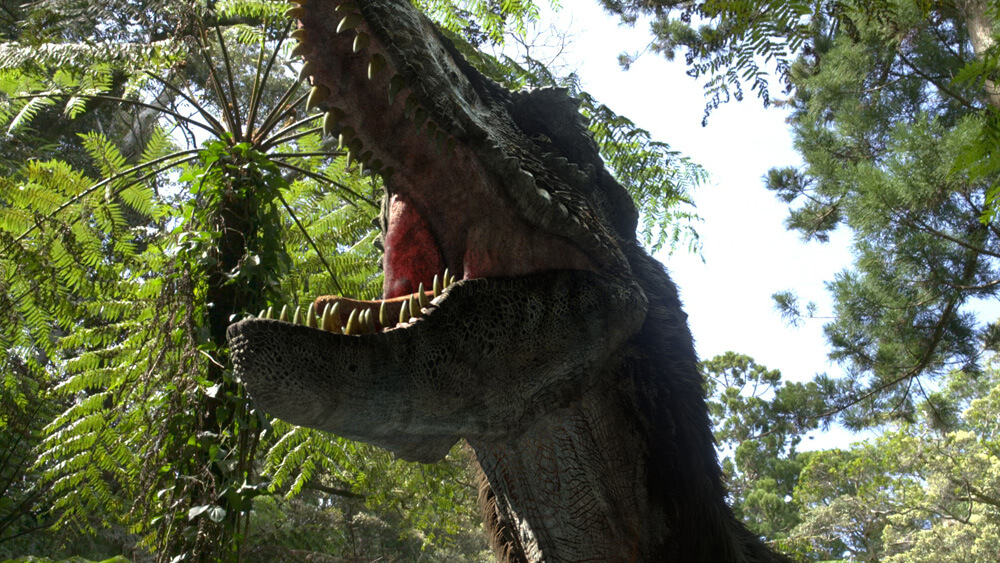

完成

完成ショット

與實物的交互

実物とのインタラクション

三色角龍?jiān)诔灾参锏臅r(shí)候，是由導演用自己的刷子在植物上搖晃的狀態下拍攝的�！半m然只是簡單地進行了改變，但由于產生了cg(三角龍)和植物(真)的交互作用，更加提高了真實感�！�(松永先生)

トリケラトプスが植物を食べるショットでは、ディレクター自らデッキブラシを使って植物をゆらした狀態で撮影。「単純にゆらしただけですが、CG（トリケラトプス）と植物（本物）のインタラクションが生まれたことで、さらにリアリティを高めることができました」（松永氏）

寫實板

実寫プレート

合成cg動畫

CGアニメーションを合成

最終效果

グレーディングを施した最終形
