這個教程告訴你如何使用Maya來創建一個可口可樂的瓶子，雖然你可能認為介紹一個瓶子的建模太瑣碎了，但是人們會很容易忽略一些能提高你的作品可觀性的技巧細節。我將在這個教程里面告訴你一些這些小的技巧，它們能幫助改進你的Maya的建模流程。

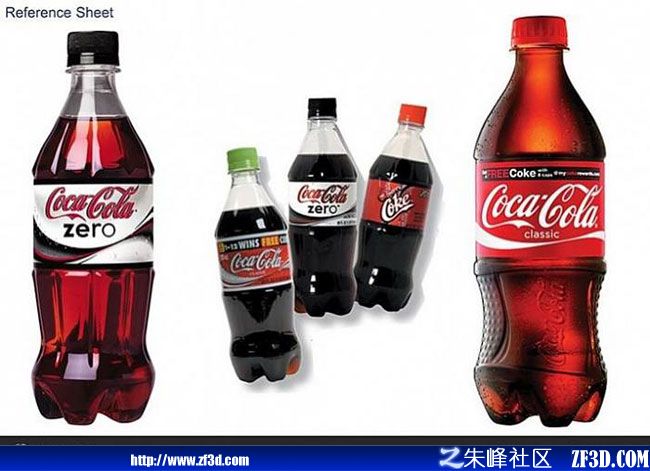

第一步：我們將設置參考圖，確保你的參考圖在視圖中的X軸上的數值時負數，否則它將遮擋住我們的模型。

第二步：中間部分建模

中間部分的建模使用簡單的EP curve tool，創建半邊瓶子的輪廓線，將輪廓線的中心點放置到將來瓶子的中心。

接下來選擇”Surfaces Revolve“，使用默認選項，我們將獲得一個簡單的形狀。

我們需要將NURBS轉換為多邊形，到Modify菜單下，Convert -> “NURBS to Polygons Options”命令的選項根據下面的。

將UV設為（1.3）的原因是我們不希望生成的多邊形是個簡單的形狀而失去細節。如果你對比一下生成POLY以及原始NURBS曲面，你能注意到我們失去了許多的曲度細節，但是不要擔心，后面我們將給一個Smooth到POLY上去。

還有，我們不需要NURBS了，刪掉它。

現在選擇“ Edit Mesh”下的“Insert Edge Loop Tool”，添加幾條線圈到圖中的位置上。然后使用“Select -> Select Edge Loop Tool”選擇新加的曲線，朝里縮放一下，這里注意，添加這個的作用是給商標的區域一些深度。

小技巧：（其實已經是路人皆知了）當你按下“3”的時候，你的POLY模型將會變得圓滑一些，按下“1”又回到原普通狀態，這個功能從MAYA2008就開始了。

第三步：頂端的建模

選擇瓶子的邊，按照圖中的方式擠出。

瓶蓋的建模

我們按照下面參數的樣子創建一個圓柱體

半徑: 2.72
高度: 2.484
細分軸: 20
高度細分: 1

Subdivision Caps: 1

選擇較少的點且往外縮放一點，然后刪除較低的蓋子。選擇較低的邊界，并且朝里面擠壓。

創建一個“poly Pipe”，把它放置在瓶蓋的下面，這樣你就快完成瓶蓋子部位的創建了。

現在，沿著瓶蓋創建一圈三角的臺階。你必須按著“V”鍵，使用點吸附功能一次確定這些臺階緊貼在瓶蓋上。是角錐臺階的軸心點放置在瓶蓋的中心處，然后按下“E”鍵，更改旋轉模式，“復制”20個臺階。

第四步：底部建模

有許多方法來制作可樂瓶的底部，這里我說一種：

按照下面的參數制作一個簡單的POLY球體。

半徑: 7.5321
細分軸: 20
高度細分： 8

確保球體的半徑數值要和可樂瓶中間部位的半徑盡可能的接近，不要擔心他們不能精確的匹配，在后面的過程中，我們將慢慢的將他們合并起來，而且注意到他們的細分級別也不是一樣的。我們將增刪一些邊來使中部和底部相匹配。

使用“Select -> Select Edge Loop Tool”在底部球體的中間部位加一圈線，這樣我們刪掉球的上部分。

選擇球體底部的所有定點，在“Y”軸上擠壓到同一平面。

按下“3”鍵，預覽一下光滑效果。

接下來，在底部添加一圈新的線，給那些不會發生擠壓的多邊形一個紅色的材質（選擇這些面，Hypershade中賦予一個紅色材質球），這樣接下來就不會被攪渾了。

現在，按照圖中的方式擠壓瓶底的這些多邊形，讓他們產生一些細節。

接下來，我們擠壓那些已經賦予紅色材質之間的面，朝里擠壓兩次。我已經選擇了那些應該在哪里產生第二次擠壓的邊。

到現在我們已經做了這么多了，我賦予一個不錯的Blinn材質，這樣就看不到那些紅色的面了。

第五步：連接各部分

首先，我們將中部兩邊合并一下。

現在，將中間部分和底部合并起來，在前面我說過中間和底部的細分段數不是匹配的，我們要給中間部分添加幾條新的邊來匹配底部的細分段數，以及刪除不匹配的邊。

做好了匹配兩個部分的細分，將兩個部分合并起來，并在二者連接的地方往里擠壓一下。給新物體命名“Bottle”。

第六步：增加中部的附加細節

在這一步，我們將給平常你手握可樂瓶的中間部分增加更多的細節。簡單的調點，并且通過加壓面來創建一個基本的凹槽。這里要四條凹槽。

第七步：全部組裝

這一步將出瓶蓋紋路外的所有的點合并一下，給新產生的物體命名，為什么不講瓶蓋上的紋路一起合并呢？它們在進行平滑是會產生我們不想要的或者不好的效果。最后確定合并物體之前的所有歷史。

如果你認為瓶子有點粗，可以按下CTRL鍵來縮放它的Y軸，這樣XZ軸將會縮放，而Y軸不變（確實是一個很好的小技巧）。

下面是光滑后的模型，我們的建模階段結束了。

第十步：在Photoshop中設置UV

導入UV快照到Photoshop中，按下CTRL+I鍵，翻轉圖像，解鎖，將新圖層命名為“UV_reference”。

將“UV Reference”層改為“疊加”，這樣就能看到在下面的層，新建一個層在“UV Reference”層并命名為“Bump”。

現在，我們需要收集一些圖片來畫“可口可樂”的標志以及一些小點在瓶子上。我使用下面的圖片來制作那些在標志下面的小點。

剩余的小點我用Photoshop中簡單的橢圓圖形工具來創建，并且使用“Alt+Drag”來復制他們。

這里是我在Google找到的一張很好的高清并帶有透明通道的可口可樂標志。我將顏色轉換為黑白圖。

現在我們有了我們需要的全部圖像。根據我們導出的UV快照圖來擺放這些參考圖片了。

保存最后的圖片為TGA格式，并命名為“CocaCola_Bump.tga”。

十一步：設置BUMP貼圖

簡單創建一個Blinn材質，并連接剛才的CocaCola_Bump.tga圖像到BUMP通道。

試著將“Bump depth”降低一點（具體數值看情況），關掉反射。

賦予Blinn材質給可樂瓶，確認打開“Smooth shade all”、 “Textured”、“High quality”，這樣我們能看到BUMP貼圖的效果，你將會看到下面的效果，如果你設置正確的話

我希望你能喜歡這篇教程并從中找到有用的信息，這些我介紹的有用的技術在以后任何3D容器制作中都能用得上。
