FR制作居民房屋一角賞析

1、首先打一盞target direct (平行光)作為主光源，如圖。

2、場景燈光陰影設置。打開燈光陰影，在generalparamerers 欄下的shadows燈光陰影類型選為shadow map(陰影貼圖) 。

　　3、燈光顏色設置。在intensity/color/attenuation欄下multiplier (燈光強度) 設為2.0，主光源的顏色，單擊multiplier右邊的顏色彈出面版red設為：255 green設為：143 blue設為：69。

4、選擇finalrender stage-1渲染器。打開渲染面版，選擇下拉菜單rendering下render或者按鍵盤上的f10鍵，彈出渲染面板。單擊assigm renderer下production旁邊的按鈕，在彈出的chooserenderer面板里選擇finalrender stage-1渲染器。

5、燈光陰影質量設置。燈光面版shadow map params下，左圖bias值為1.0，size值為512。右圖bias值為0.001，size值設為3000 (陰影貼圖的質量數值越大，陰影的效果越好，相對速度就會慢)sample range 設為4。注意看左圖綠色圈起來的地方明顯與漏光現象，再看右圖bias值設成0.001后明顯好轉，注意看右圖綠色圈起來的地方，size值設為3000后陰影更加細，已經很好的把窗子的機構體現出來了。

　6、渲染安全框。快捷鍵shift + f打開渲染安全框，在視窗左上角camera 字上，單擊鼠標右鍵彈出的菜單，然后選擇。

　　7、在視窗左上角camera 上，單擊鼠標右鍵在彈出的菜單下選擇 configure…。會彈出個viewport configuration面版 safe frames(渲染安全框設置) live area 渲染安全框最外面的線框，action safe 是渲染安全框中間的線框，title safe渲染安全框最里面的線框，如圖。

8、如圖操作。

　　9、渲染buck size塊的尺寸設置。按快捷鍵f10打開渲染面板，打開finalrender ：global options 展卷。把渲染buck size (塊的尺寸) 設為64。

　10、buck order (塊的順序) 可以通過下拉菜單調節渲染時塊的方向，left to right (從左到右渲染) 勾選reverse (反轉)。如圖。

　　11、參數的作用， bucketing & messages（信息控制部分）。fr的全局控制塊渲染的尺寸這種渲染技術最大的優點是渲染時對一小塊的處理圖形節省內存。buck size (塊的尺寸) 可以通過下拉菜單調節渲染塊的大小。buck order (塊的順序) 可以通過下拉菜單調節渲染時塊的方向。fr有幾種選擇方式：top to bottom(從上到下渲染)如圖，left to right (從左到右渲染)，spiral(螺旋渲染)，還有random(隨機渲染)。reverse (反轉) 勾選時，塊的渲染順序會被反轉。

12、sky light天光設置。打開finalrender：global illumination （全局照明展卷）勾選sky light（天光），如圖。單擊color旁的顏色按鈕會彈出個面版，rgb分別設為red: 161, green: 180, blue: 209。

　　13、全局光照引擎。global illumination engines（globl illumination 引擎，finalrender stage-1 提供了三種global illumination engines全局光照引擎，在如下所示的engine（引擎）下拉菜單中可以找到。

　　14、finalrender：image是用于渲染globalillumination（全局光照）動畫，可以減少動畫的閃爍，適合用于靜態圖象和漫游動畫場景保持物體靜止而僅有攝相機運動的情況。這種渲染方式使用了最少的數量的光線和高度的優化運算法來渲染圖象。我們這里用global illumination engines全局光照計算。

勾選global –illumination下 bounces (反彈次數) 設為2，在finalrender：global illumination全局照明過程中光線通過物體的碰撞反彈產生很多小的光線，bounces反彈值越大效果越好場景也會變亮，渲染時間就越長。

multiplier(倍增器) 在場景中可以控制間接光的級別，增加或減少這個值不會影響已保存的global illumination的結果，改變這個值不需要重新計算global illumination的結果。

　　sec.multiplier (第二倍增器)使用sec.multiplier微調器去調全局控制場景中的間接光的級別，在場景中第二次反彈來產生的gi 光線，這個參數可以讓你渲染圖象的暗部亮起來。下面在我們這次的場景中會體現出這兩個參數的重要性。

　15、absolute resolution checkbox (絕對解算復選框)。這個復選框被激活后，采樣分布是按場景真實的世界單位. 激活時調下面的max.density最大密度和min.radius最小范圍產生變化。max/min ratio:設為8，這個參數是控制場景中采樣點的密度大小和分布。數值越高采樣點的密度越低，而越低的數值會在場景的重要的區域產生越多的采樣點。

　　注意：測試時可以先把瓦片和草物體隱藏，留下主要的物體進行測試，這樣不會浪費很多時間在測試上面。

　　16、渲染時間顯示設置。打開finalrender ：information stamp展卷 勾選use 打開finalrender的渲染信息在footer: 右邊加信息框里加上render-time: %rendertime （顯示渲染時間）。

　　17、finalrender渲染設置。size ratio：設為1/4，勾選absolutr resolution下 min.radius設為10.0m，max/min ratio設為8，adbanced simulation setting下balance（%）：設為80，curve balance (%)設為：60，測試下渲染效果渲染時間不到1分鐘，如圖。

　18、測試結果。整個場景太暗了，把multiplier（倍增器）設為2.8，sec.multiplier設為0.55，按快捷鍵f9進行渲染測試。渲染時間36秒，亮度色彩比上張好，大致的效果基本已經看出來了。

點擊放大

點擊放大

　　19、下面把采樣調高點，min.radius設為0.5m,，按快捷鍵f9進行渲染測試。渲染時間1分54。

20、下面我們對比一下采樣值，左圖min.radius為10.0m，右圖min.radius為0.5m。仔細看綠色圈起來的地方右圖更加細膩。

點擊放大

　　21、把size ratio：設為1/1，看一下光子分布圖。

22、左圖size ratio：設為1/4，右圖size ratio：設為1/1。仔細看綠色圈起來的地方右圖更加細膩，明顯沒有矩尺。

　　23、simulation setings下rh-rays：設為64，rays(隨機半球光線)是global illumination渲染的重要的部分，每個采樣點會以半球的模式發出rh-rays的數量會直接關系到最終圖象輸出的品質，要想圖象更加平滑的就需要越多的光線數。

我們看一下simulation setings下rh-rays (隨機半球光線)對global illumination渲染起到什么重要的作用�？纯磖h-rays：設為16，和rh-rays：設為64的區別。

　　rh-rays：設為16，光線數比較少了得到的圖象就不平滑，很明顯看到很多斑點。

24、rh-rays：設為64光線數增加了得到的圖象就更加平滑，得到的渲染效果更加細膩。

　　25、玻璃材質的制作。按快捷m或者在rendering菜單下，選擇material editor打開材質編輯器，新建一個standard標準材質 在shader basic parameters下，并勾選2-sided 雙面顯示。rgb值設置。

　　opacity不透明度設為40，在maps面板下把reflection反射值設為40，單擊reflection邊上的按鈕，在彈出的mateial/map browser面板里選擇fraytrace。進入fraytrace設置面板，在trace mode下選擇reflection反射，如圖所示。

26、看一下前后效果，進行對比，左圖為改后的，右圖為改前的，如圖所示。

　　27、單擊鼠標右鍵，unhide all顯示所有物體。按快捷鍵h，選擇剛剛隱藏的“屋頂” 的物體，然后單擊鼠標右鍵，在彈出的菜單里選擇frproperties，會彈出finalrender properties面板，在fr-image engine下取消use global settings (使用物體的局部全局光照設置) 把min.radius 設為0.06，max./min.ratio 設為5， 這樣屋頂會增加很多細節。

　28、設置如圖。

按快捷鍵h，選擇剛剛隱藏的“瓦片” 和“草” 的物體，然后單擊鼠標右鍵，在彈出的菜單里選擇frproperties，會彈出finalrender properties面板，在fr-image engine下取消use global settings (使用物體的局部全局光照設置) 把min.radius 設為25，max./min.ratio設為10，因?yàn)橥咂�和草不需要很多�?xì)節，可以節省很多渲染時間。

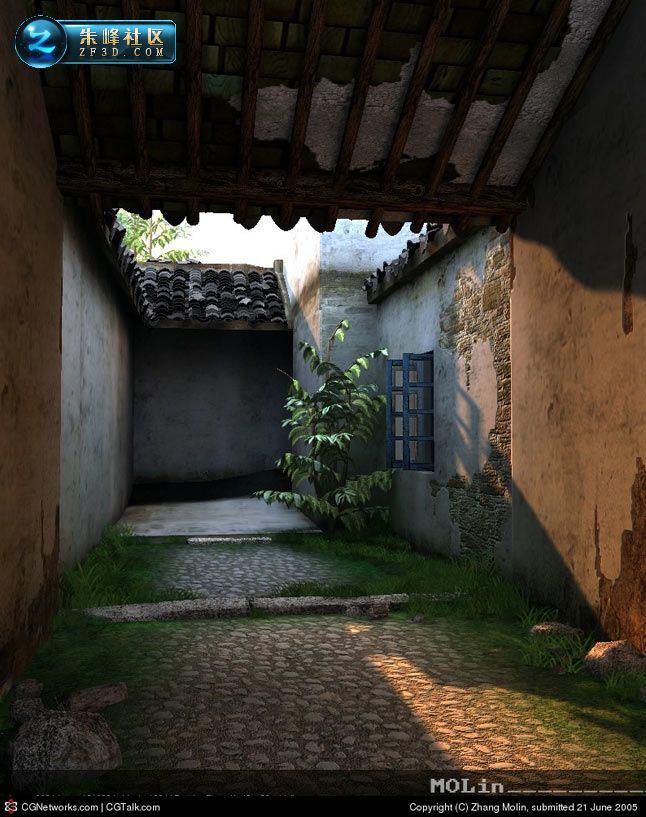

30、渲染最終效果如下。
