使用maya制作螺紋

朱峰社區在本節為大家介紹使用maya制作螺紋，希望能為大家?guī)�來幫助�?/p>

1.創建一個多邊形圓柱體，參數設置為： radius = 1 height = 2 subdivisions axis = 8 subdivisions height = 3 subdivisions caps = 0 將其沿 z 軸旋轉90度

此主題相關圖片如下：

2.在 modeling 菜單模式下進入 edit polygons>split polygon tool 選項盒，點擊 reset tool 按鈕并將 number of magnets 設為 7，magnet tolerance 設為 100。下面開始分割多邊形，如圖所示，因以打開捕捉并設置為7，所以標號為1-9的切割點應以每增加一單位的分割量均勻分布。為了避免發生錯誤，第一點應從標注為紫色的邊開始，最后一點應從標注為黃色的邊開始。

此主題相關圖片如下：

3.重復上一步再分割一段圓柱。

此主題相關圖片如下：

4.刪除面生成如下圖所示多邊形，將圖中黃色標注的邊刪除，最后刪除黃色標注的點。最終你將剩下8個4邊形。

此主題相關圖片如下：

5.選擇你的物體，進入split polygon tool 選項盒，將 number of magnets 設為1，如圖沿中間分割多邊形。按下 insert 鍵坐標點移動到如圖標注位置（按住 v 鍵可在移動時打開點捕捉）。

此主題相關圖片如下：

6.如圖移動第5步切割的邊使其*近多邊形右側的邊緣。

此主題相關圖片如下：

7.執行 edit>duplicate 復制9個，并通過點捕捉移它們組成如下圖所示物體。選擇所有物體，執行 polygons>combine 將它們合并，并執行 edit polygons>merge vertice 合并所有的點。

此主題相關圖片如下：

8.選擇所有大塊的面，執行 edit polygons>extrude，在 channel box中將 keep faces tog 設為1（on），如圖所示沿x、y軸擠出面。

此主題相關圖片如下：

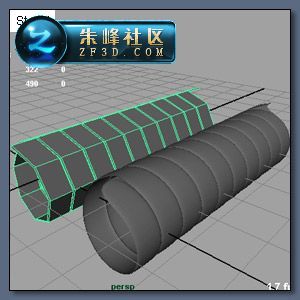

9.執行 polygons>smooth，你將得到如下圖所示的最終效果。通過這種方法，你可以制作出很真實的網球拍或一把劍的把手。

此主題相關圖片如下：
