使用maya中NURBS制作手機外殼

朱峰社區在本節中為大家介紹使用maya中nurbs制作手機外殼。朱峰社區老師表示。建模的方法有多種，不一定要用nurbs來建模用poly會快很多很多。當然這樣的話題很多很多，不過就工業設計來說，還是用nurbs建模最好，畢竟很多軟件都是用它來完成建模和輸出。

　　　1、開啟網格鎖定，畫一條線。

　　　2、選擇如圖所示的菜單開啟右邊屬性欄。

3、點選曲線然后選此菜單進行復制另個一條曲線。

　　　4、復制好的曲線別亂點鼠標，直接在右邊屬性欄里更改rotate z為180，這樣合復制的線對稱原來的線。

5、分別在兩條線上用鼠標右鍵點選control vertex。

　　　6、按shift選擇另外一條線，同上一步動作后觀察兩線的“u”都在同一個方向，這樣使用線結合的話會出現下面這個現象，為了避免出現這樣的現象，我們必須先使用這個功能。

　7、注意上面紅色的幾個要點，最后選取兩條線按一下“apply”，得出一條結合的曲線，而且線的坐標都不會發生錯位。但是這樣的線還不是完全閉合的曲線，如圖。

　　　8、右鍵選擇曲線點線的“u”點附近的幾個點，然后再按“del”的鍵，刪除這幾個點，如圖。

　9、按f8恢復選取模式，并選擇線閉合功能，如圖。

　　　10、選擇此工具先畫一點，然后按住shift鍵，可以畫出垂直的線。

11、選擇兩條曲線，使用此命令，aplly，最后得出如圖。

　　12、選擇所有的線，開一個新的圖層line，然后在圖層上用鼠標右鍵，出現菜單工具，指定線為圖層line即可。此步為后面不會凌亂，我們將把以后的線都統一到line圖層里。方便管理。

　　13、關閉“v”字使2條線不可看，以方便視覺。再選擇線工具在side窗口里畫出右邊此線，注意：此線在網格中的范圍，不要超出一格，把握好曲線柔性。

　　　14、如圖移動曲線，并選擇菜單復制此線，或者用快捷鍵“ctrl＋d”，復制好曲面并進行移動，如圖。

　15、選擇兩條線使用loft操作，最后生成此圖。

　　　16、選擇兩個曲面，點上面工具，生成如圖。

17、由于抓的圖不能顯示這個白色格線，這是故意畫的，用來解釋，選擇此面后用上面的工具命令裁剪保留的部分，黃色點代表所要保留的面，最后回車，生成如圖。

　　　18、重復上一步，選擇另一面，保留下面，得到如圖。

　19、看到此物體形狀有點問題，我們可以利用此工具進行調整。

　　　20、選擇菜單圓角工具和工具欄的圓角工具一樣，在物體的交邊處找到圓角，一次找不到可以多次找，找到之后將其進行改動，如圖。

　21、選擇機身并按鼠標右鍵，點選control　vertex工具，我們打算移動vertex點來調整機身的厚度，如圖。

　　　22、拖動vertex點，如圖操作。

　23、注意：在增加iso線時，選取機身并把歷史記錄刪除。

　　　24、選取之后按照上面這些命令操作，得到如圖。

　25、選擇iso線再使用分離曲面命令，如圖。

　　　26、調整視窗，選擇nurbs工具，產生一個立方線體，放大到如圖所示。

　27、調整正方線體到一個合適位置，選擇上面命令，生成如圖。

　　　28、選擇此工具裁剪保留的面得到如圖。

　29、選擇top窗，創建曲線如圖。

　　　30、再畫一條曲線，然后把各條曲線調整如圖。

　31、選取3條曲線，然后進行復制“ctrl＋d”。

　　　32、選擇旋轉工具，輸入180。alt＋鼠標左鍵＋鼠標中鍵，拉動top窗口放大之后利用移動工具，調整各個線的vertex點到重合點。

　33、選擇曲面，使用“ctrl＋d”復制此面。開一個新的圖層，把復制的面給這個新圖層，如圖。

　　　34、關閉圖層可見，選取6條曲線和此面，如圖。

　35、選擇裁剪工具，點選保留部分，得到如圖。

　　　36、打開新圖層，如圖。

　37、打開圖層可見，同時選擇“ctrl＋d”，再復制一個面給新的圖層。

　　　38、關閉可見圖層，選取如圖的2條線，使用此命令，按apply得到結合的曲線。

　39、分別按住shift鍵選取其他幾條線，進行結合，如圖。

　　　40、進行如圖閉合操作。

　41、如圖進行投影操作。

　　　42、選取如圖部分，保留此面，得到結果如圖。

　43、刪除此曲面的歷史記錄，以偏重此曲面。

　　　44、設置如圖。

　45、把如圖所示的面指定到一個新的圖層。

　　　46、關閉剛才的曲面，打開上次保留的曲面為可見，保留如圖3所示的兩個面。

　47、選擇此圖層的面，按shift鍵再選取上次投影的曲線，如圖。

　　　48、進行裁剪，選擇保留的部分，得到如圖。

　49、刪除歷史記錄。

　　　50、選擇菜單重整曲面，進行參數修改，如圖。

51、打開如圖曲面，并且進行復制，如圖。

　　　52、把復制的面移到合適的位置。

　53、按鼠標右鍵，選擇此面的trim　edge，同時按shift鍵選取另外一個面的trim　edge。

　　　54、選取兩個面的trim　edge邊之后進行l(wèi)oft放樣，如圖。

　55、重復上面兩步，分別把下面幾個邊進行l(wèi)oft進行放樣。

　　　56、放樣結果如圖，然后選擇倒角工具對每一個邊進行倒角操作，具體利用shift鍵分別選取他們的邊，參數設置如圖。

　57、得到一個0.05的圓角，把它們?nèi)�部成組“ctrl＋g”，再選擇上面菜單命令，選取圖有所指的項，用鼠標從上拉下，全部選取之后，輸入16回車，這樣所有的面就會把16參數細分，也就不會看到裂縫的情況了，這種方法同時在其他方面都用得很多。

　　　58、選擇群組工具點此面的群組，然后指定給此圖層，再選擇菜單上的材質命令 ，下步我們將把一個有顏色的材質賦予給群組面。

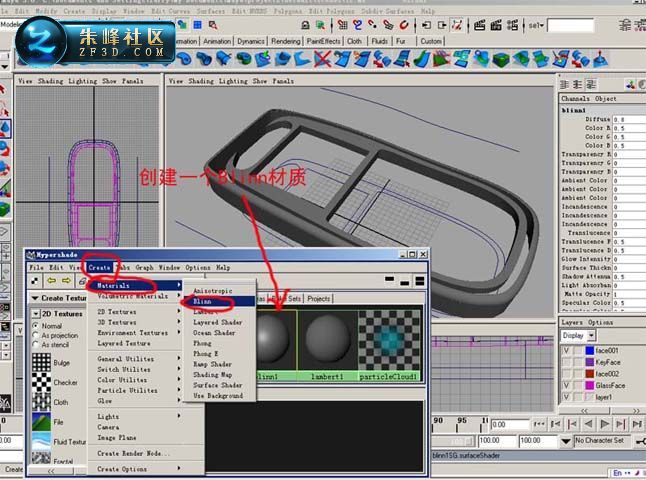

　59、創建一個blinn材質，如圖。
