maya初級教程：頂點法線之軟硬邊

大家一般對面法線有概念，但對頂點法線知道的比較少。其實頂點法線才是真正控制面的關系的要素。今天朱峰社區在本節先談?wù)勴旤c(diǎn)法線之軟硬邊。希望能夠?yàn)樾率峙笥褌儙�來幫助�?/p>

1。顯示頂點法線。

生成一個 box ，選擇 display> custom polygon display ，勾選 vertices>normals ，執行。

在 box 的每個頂點上都出現 3 條頂點法線。這3條線其實是共頂點的3個面的法線方向。

當頂點法線是不統一的情況時，物體每個面之間會是硬邊顯示。

選擇 edit ploygon>normals>soften/harden （軟硬邊），點擊 all soft ，執行。

box 的每個頂點上的頂點法線被統一成一條。面與面之間的關系也發生改變，變?yōu)檐涍咃@示。

而且當面與面之間的轉折角度越大時，顯示的時候越容易側面發黑，這和頂點法線統一后，面與攝像機之間的關系有關。

軟硬邊操作可以針對物體操作，也可以對頂點、邊、面這些子物體進行操作。

軟硬邊還可以對面與面之間的角度進行設置，有選擇的進行軟硬邊設置。

實際運用：

下面這個模型是用圓柱體擠出完成的，現在它的表面看起來很奇怪，軟硬邊的狀況很混亂。這種情況很常見，尤其是exturde、split等工具，都會改變物體的軟硬邊狀況。

分析一下：這個物體的在垂直方向是圓柱，要保持平滑顯示；而水平方向的折角需要堅硬的效果。而選擇 edit ploygon>normals>soften/harden （軟硬邊），將 angle 度數改為 90 以下（這個數值要小于你的折角度數），執行。

軟硬邊的設置對機械、建筑、道具等物體都很有幫助。對于smooth物體也同樣有效。

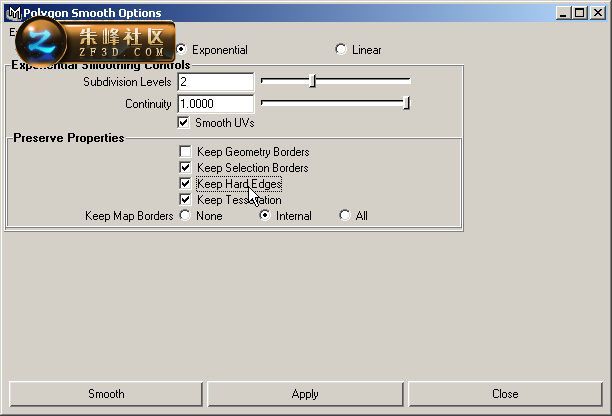

在polygons>smooth對話框中，勾選keep hard edges，這樣軟硬邊的設置在smooth后會保留。
